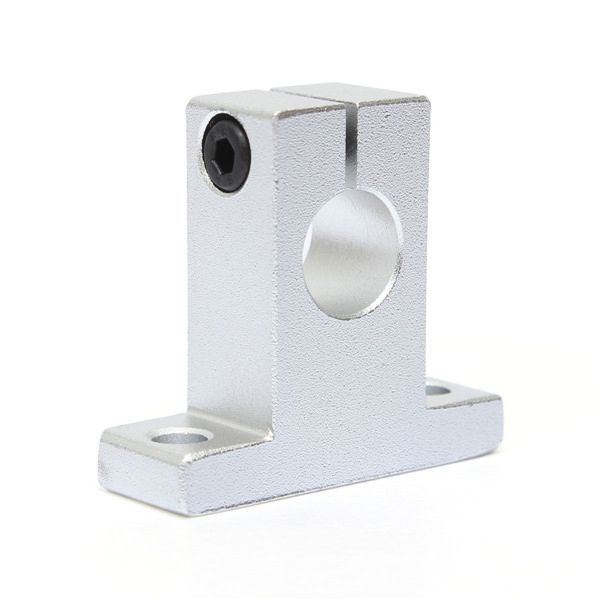

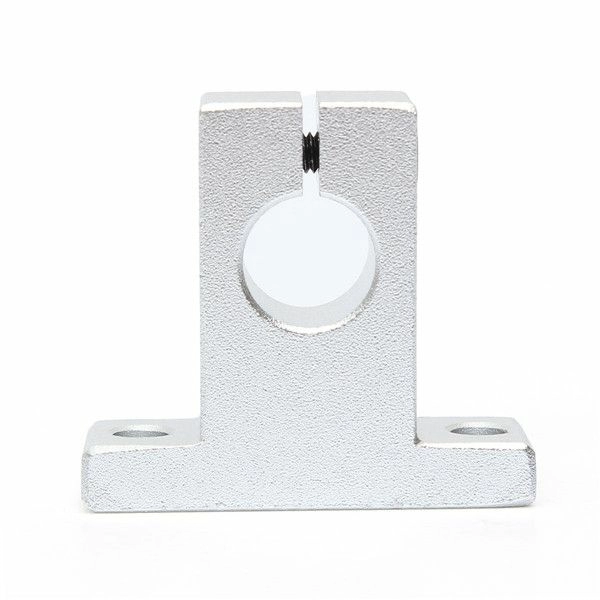

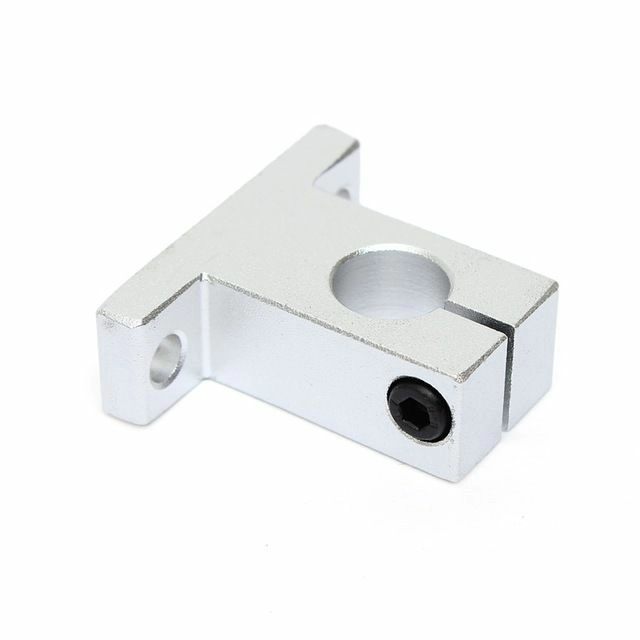

Держатель вала SH20
Артикул:
2073
Опора для полированного вала диаметром 20 мм. Используется как конструктивный элемент в ЧПУ, 3D-принтерах для фиксации направляющего вала вдоль опорной плоскости.
Подробнее
456 руб./шт
Много
-
+
В корзину
Купить в 1 клик
Наши менеджеры свяжутся с Вами для подтверждения заказа
Описание
Легкий дюралюминиевый держатель вала SH20 (или SK20) подходит для полированных валов диаметром 20 мм, который предназначен для создания автоматизированных систем и станков ЧПУ различной сложности. Так же его можно использовать при проектировании и конструировании 3D-принтеров. Держатель полированного вала SK20 необходим для жесткой и надежной фиксации направляющих 20 мм, по которой движется каретка. Обеспечив требуемую жесткость можно гарантировать высокую точность при перемещении каретки, а так же использование опор позволит избавиться от нежелательных вибраций. Держатель SH20 имеет простые и надежные крепления, через которые он фиксируется параллельно опорной плоскости. Фиксация вала производится с помощью зажимного винта в верхней части держателя.
При создании станков с ЧПУ, 3Д принтеров и других установок могут использоваться полированные направляющие различного диаметра. В соответствие с этим производители выпускают широкий ассортимент держателей с посадочным отверстием определенного диаметра. Все держатели имеют доступную цену и отличаются великолепными прочностными характеристиками.
Технические характеристики SH20 (SK20)
Держатель вала SH20 имеет следующие технические характеристики:- Материал – сплав алюминия;
- Внутренний диаметр – 20 мм;
- Размеры зажимного болта – М5;
- Диаметр монтажных отверстий – 6.6 мм;
- Вес – 70 г.
| Модель | D | S | W | B | C | E | H | h | T | J | m(кг) |
| SH8 | 8 | 5,5 | 42 | 14 | 32 | 18 | 32,8 | 20 | 6 | M4 | 0,024 |
| SH10 | 10 | 5,5 | 42 | 14 | 32 | 18 | 32,8 | 20 | 6 | M4 | 0,024 |
| SH12 | 12 | 5,5 | 42 | 14 | 32 | 20 | 37,5 | 23 | 6 | M4 | 0,030 |
| SH16 | 16 | 5,5 | 48 | 16 | 38 | 25 | 44 | 27 | 8 | M4 | 0,040 |
| SH20 | 20 | 6,6 | 60 | 20 | 45 | 30 | 51 | 31 | 10 | M5 | 0,070 |
| SH25 | 25 | 6,6 | 70 | 24 | 56 | 38 | 60 | 35 | 12 | M6 | 0,130 |
| SH30 | 30 | 9 | 84 | 28 | 64 | 44 | 70 | 42 | 12 | M6 | 0,180 |
| SH35 | 35 | 11 | 98 | 32 | 74 | 50 | 82 | 50 | 15 | M8 | 0,270 |
| SH40 | 40 | 11 | 114 | 36 | 90 | 60 | 96 | 60 | 15 | M8 | 0,420 |
Единицы измерения: мм
3D-модель SH20 для проектирования
Если вы не хотите с нуля проектировать держатель вала SH20, то можем посоветовать сайт с большой базой уже готовых 3Д моделей, вот несколько ссылок на данную модель:- https://grabcad.com/library/sk-series-shaft-holder-sk3-sk60-1
-
https://grabcad.com/library/shaft-support-sk-1
Комплектация
- Держатель вала серии SH20 х1 шт
