Нагревательный блок нужен для того, чтобы нагреть пластик до определенной температуры и добиться оптимальной вязкости для печати.
Как устроен нагревательный блок

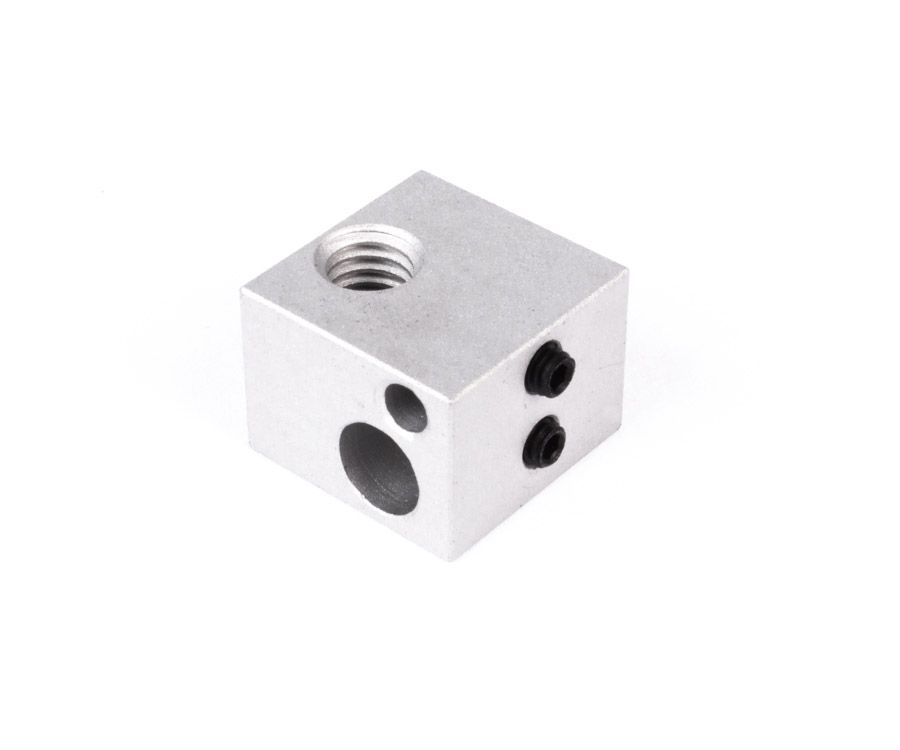

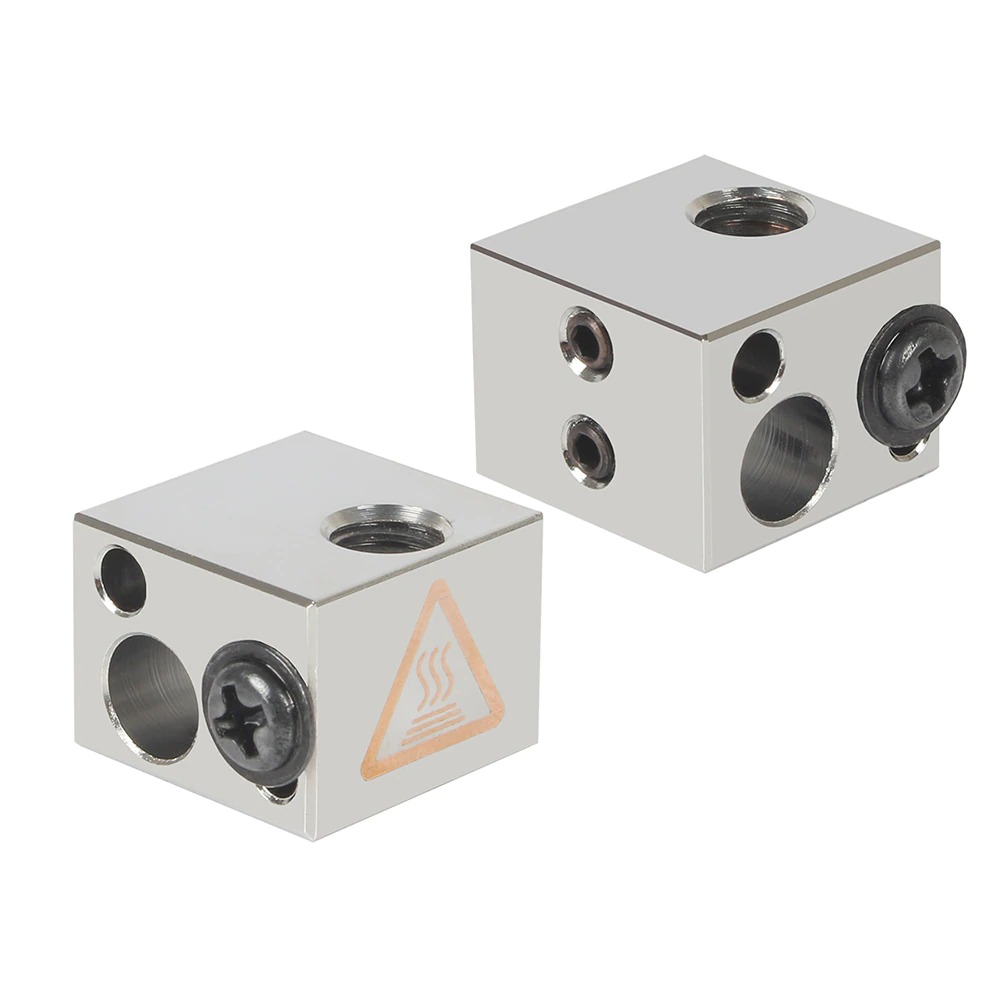

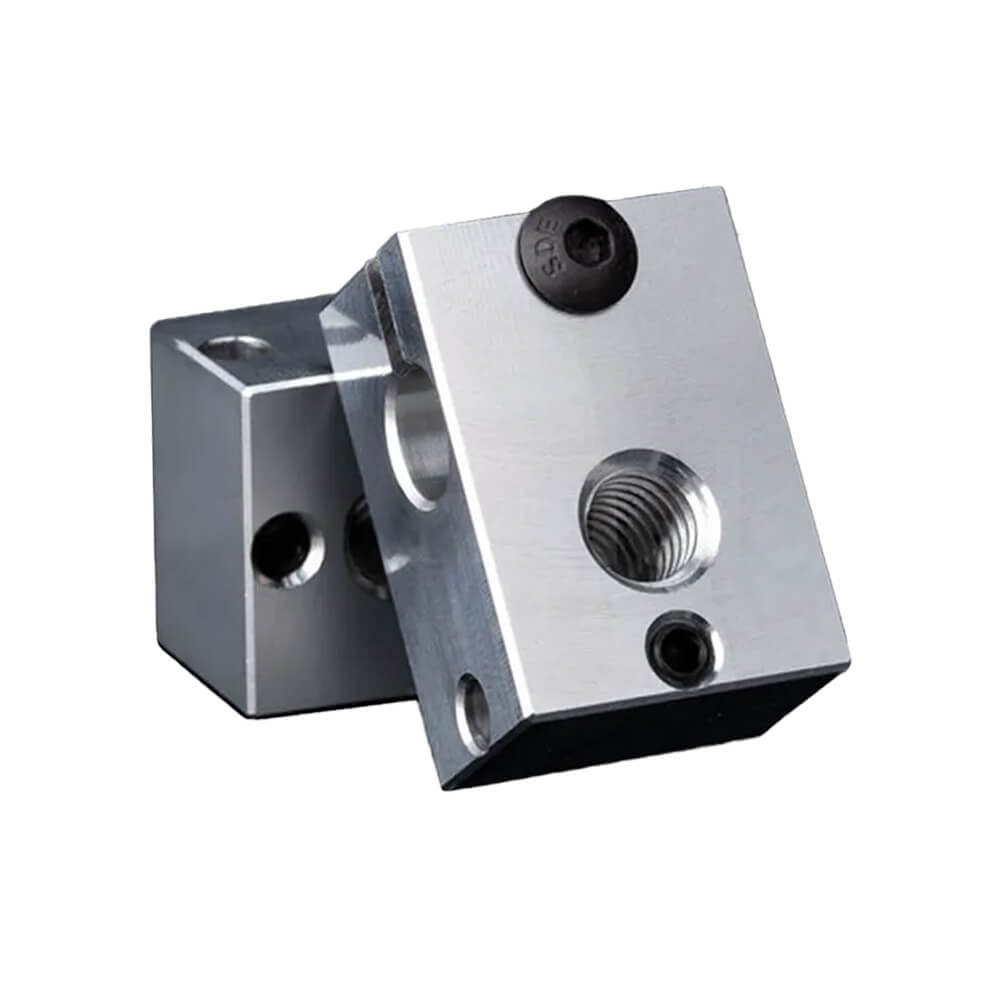

Компактный нагревательный блок представляет собой практически сплошной куб металла с необходимыми технологическими отверстиями. Изготавливаются эти комплектующие хотэнда из алюминия. Этот материал обладает оптимальной теплопроводностью, имеет небольшой вес, является простым в обработке. Нагревательные блоки 3d-принтера имеют резьбовые отверстия для сопла и трубки термобарьера, простые отверстия под термопары (термисторы) и нагревательные элементы. В процессе работы блок нагревается, создавая в хотэнде зону высокой температуры, в которой плавится нить филамента.
Как выбрать нагревательный блок

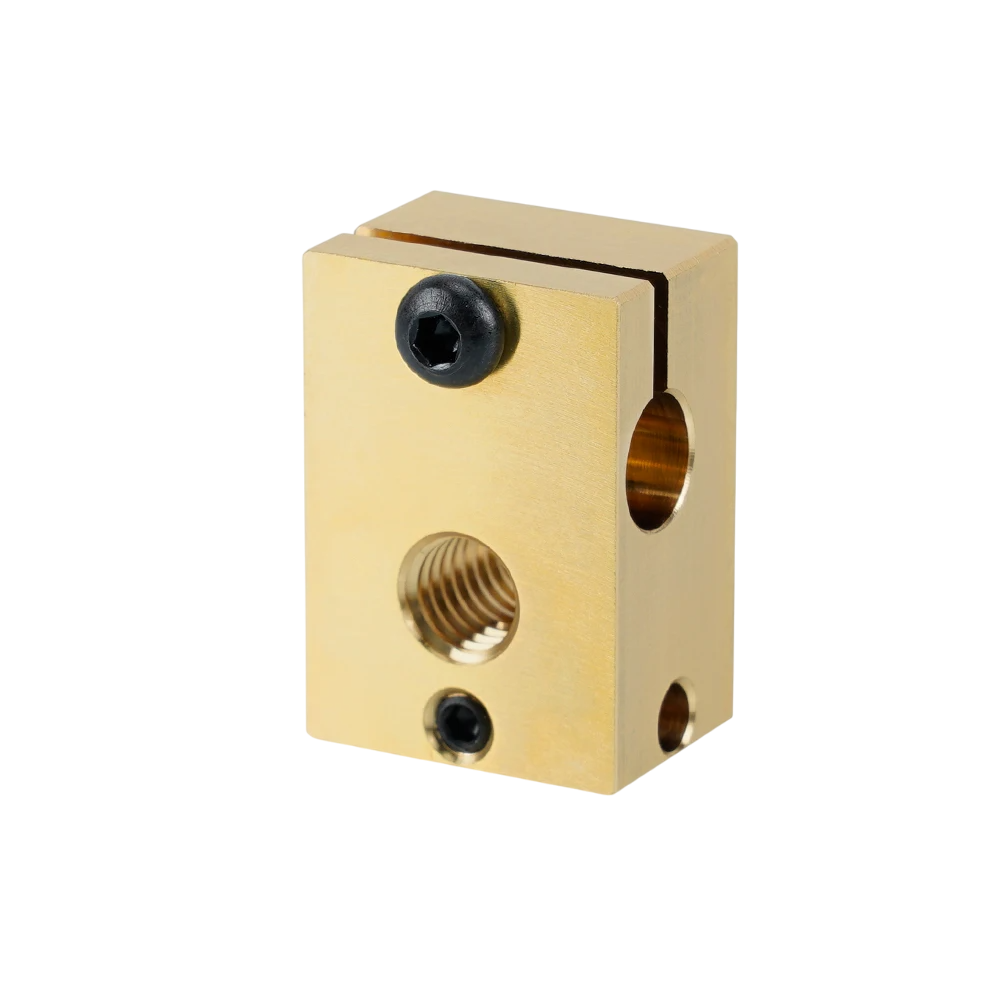

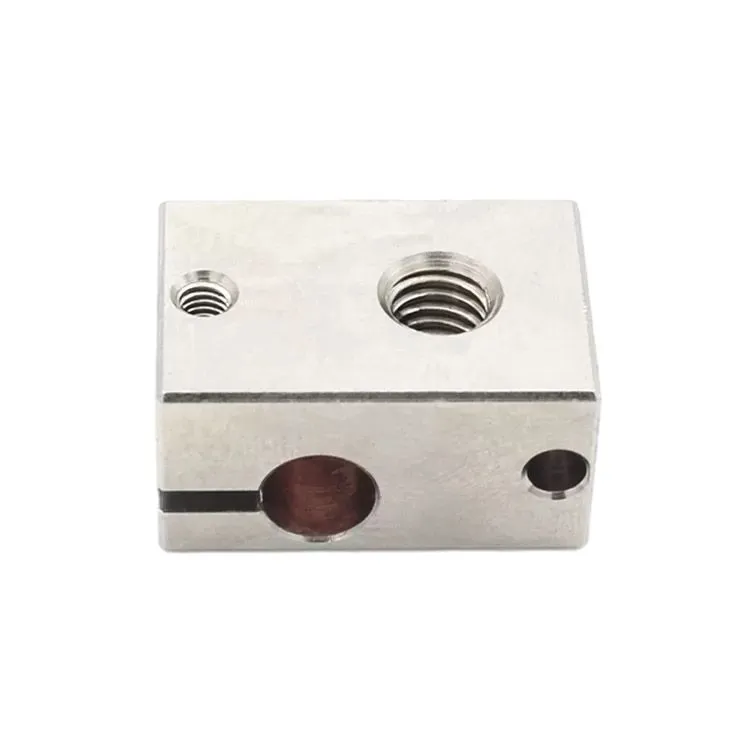

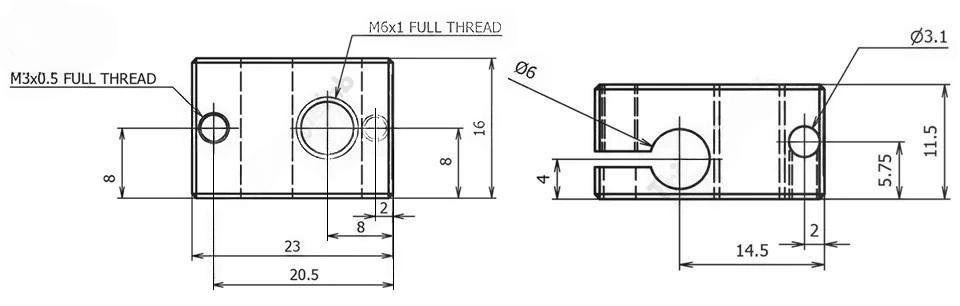

Для реализации большинства проектов можно купить нагревательный блок V5 или V6, которые подходят к хотэндам e3d, MK7 или MK8. При выборе стоит обратить внимание на следующие параметры:
- габаритные размеры;
- диаметр внутренней резьбы для установки сопла, наиболее оптимальный вариант – М6;
- диаметр отверстия под нагреватель;
- диаметр внутренней резьбы для трубки термобарьера;
- диаметр используемого монтажного винта;
- диаметр отверстий под термопары.
Располагаться нагревательный блок может перпендикулярно оси движения пластика или вдоль нее. При перпендикулярном расположении зона нагрева небольшая, но ее достаточно для реализации проектов, в которых не используется высокая скорость печати.

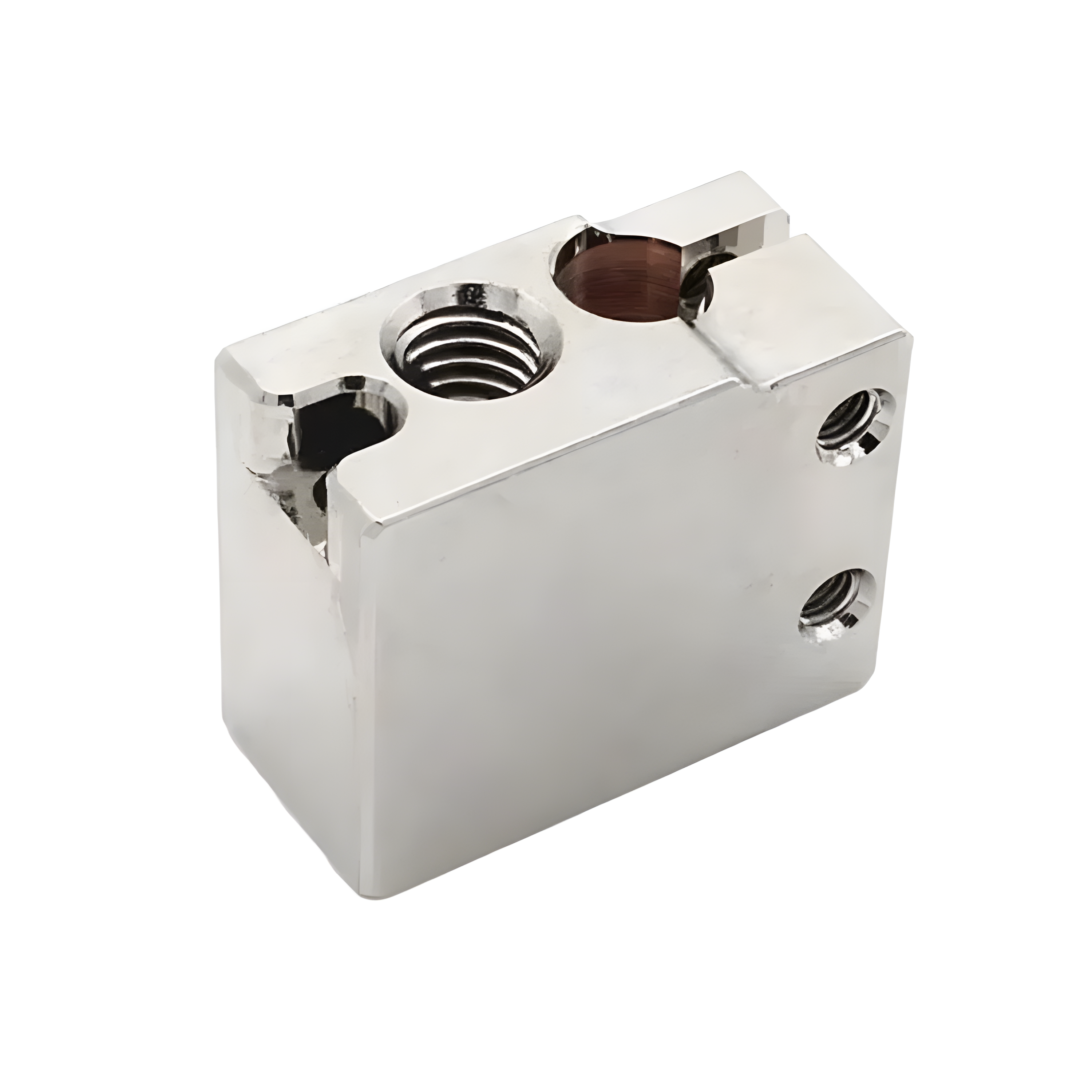

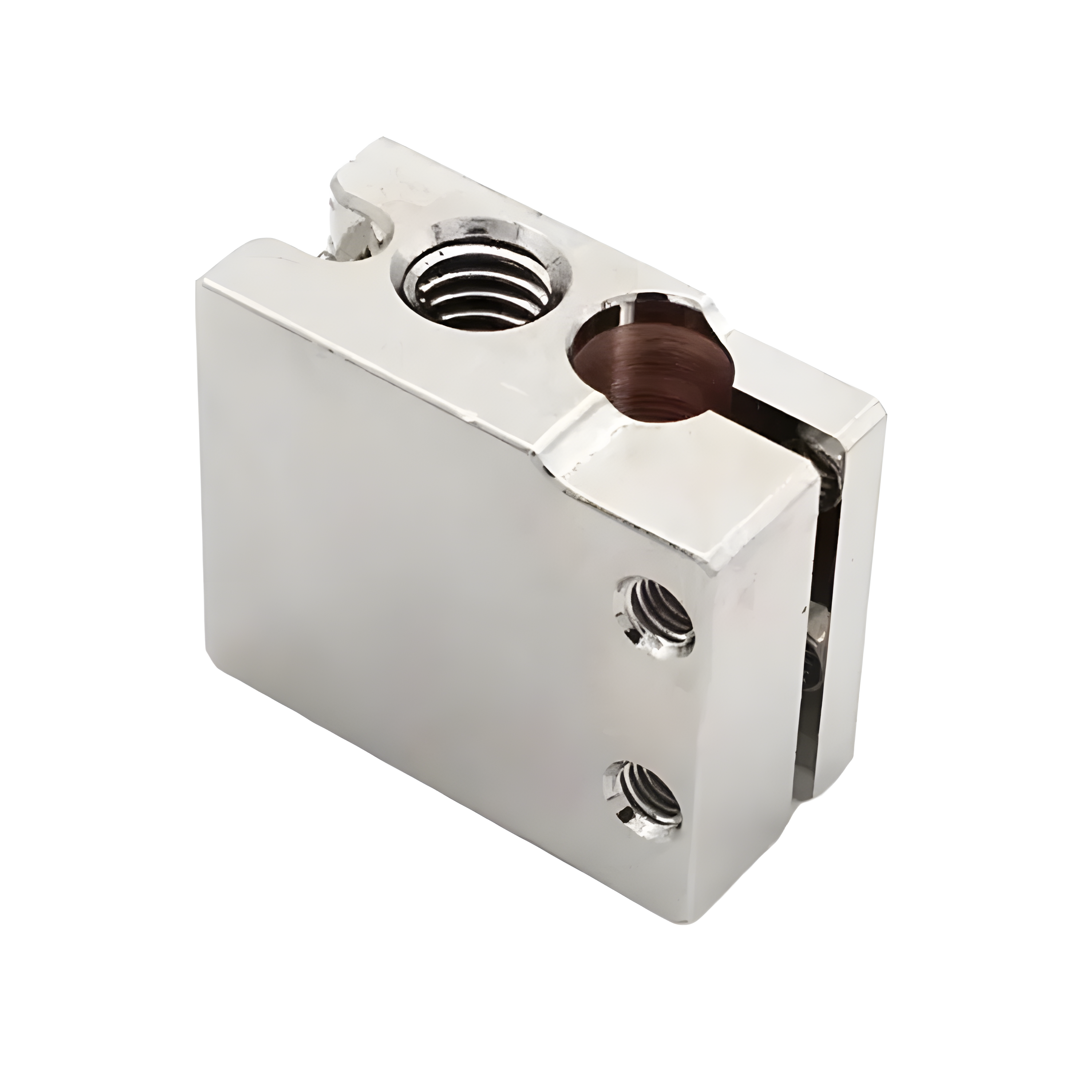

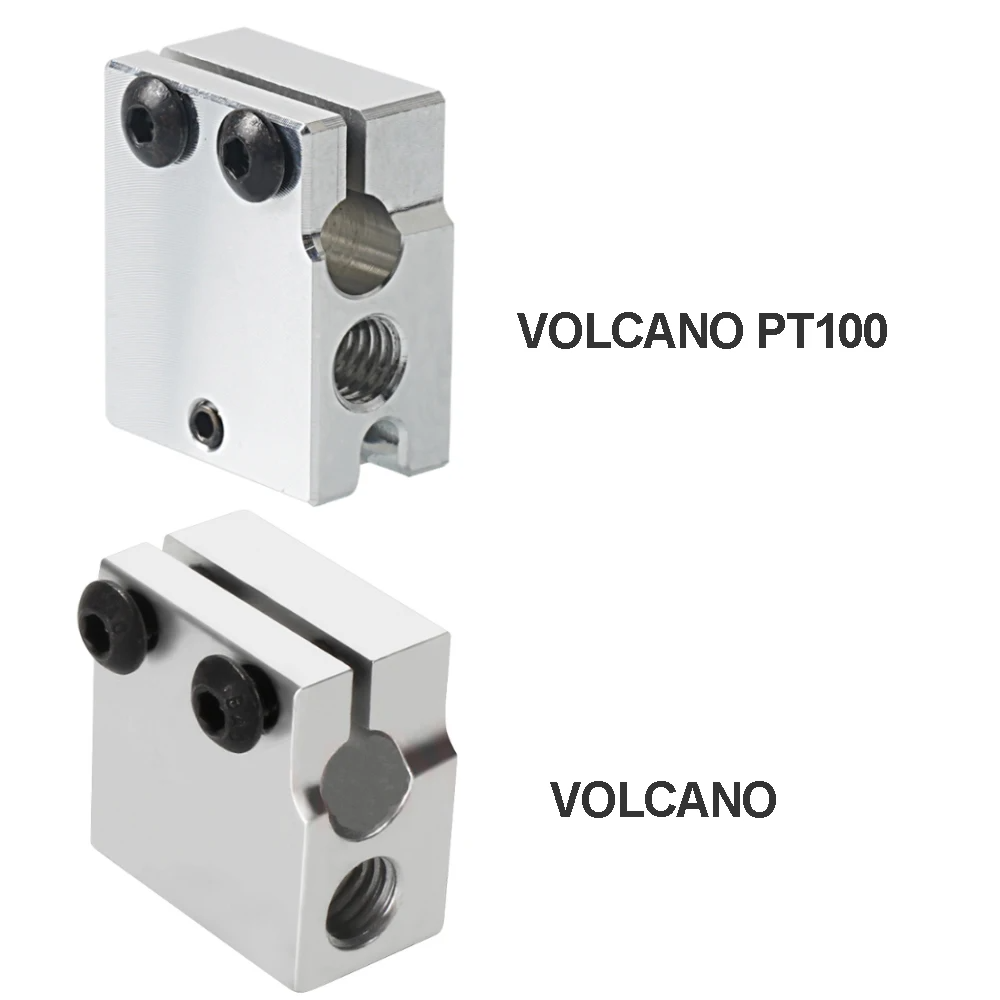

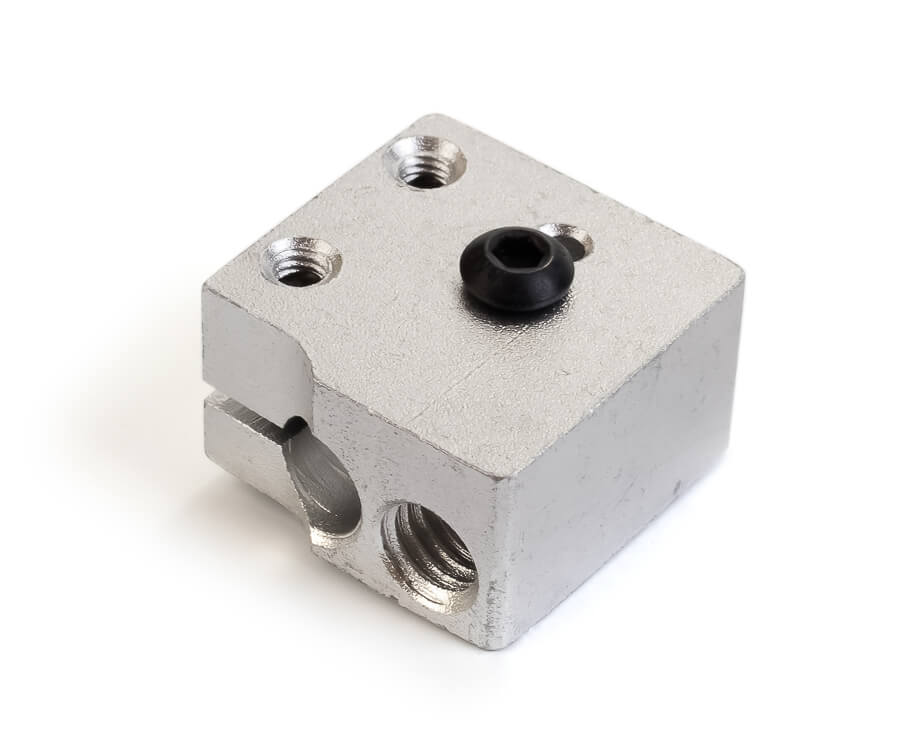

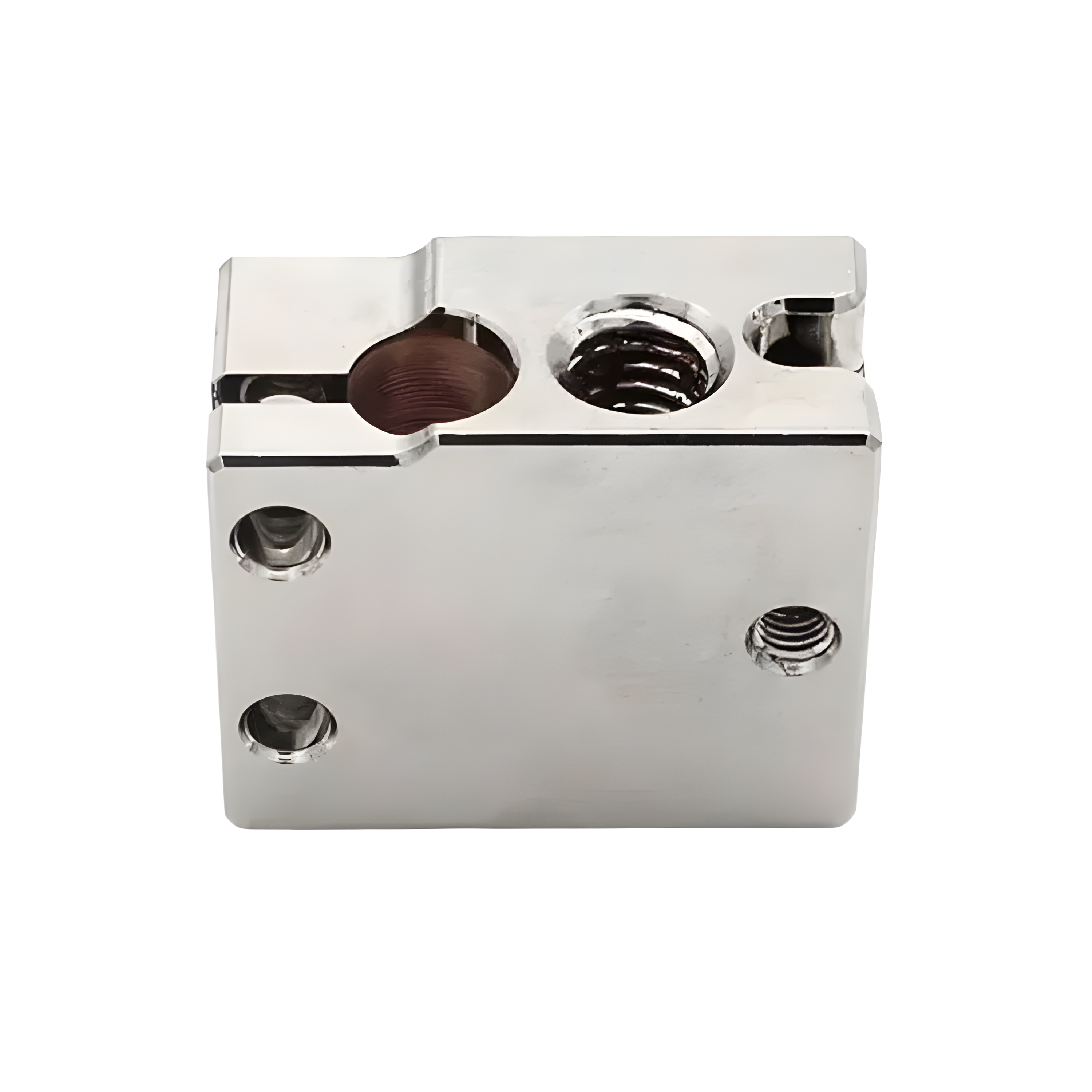

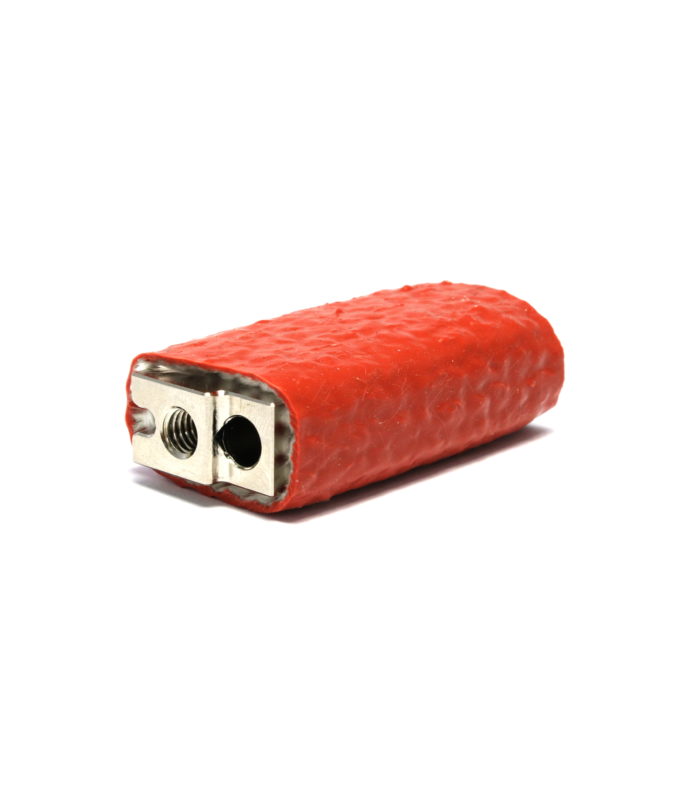

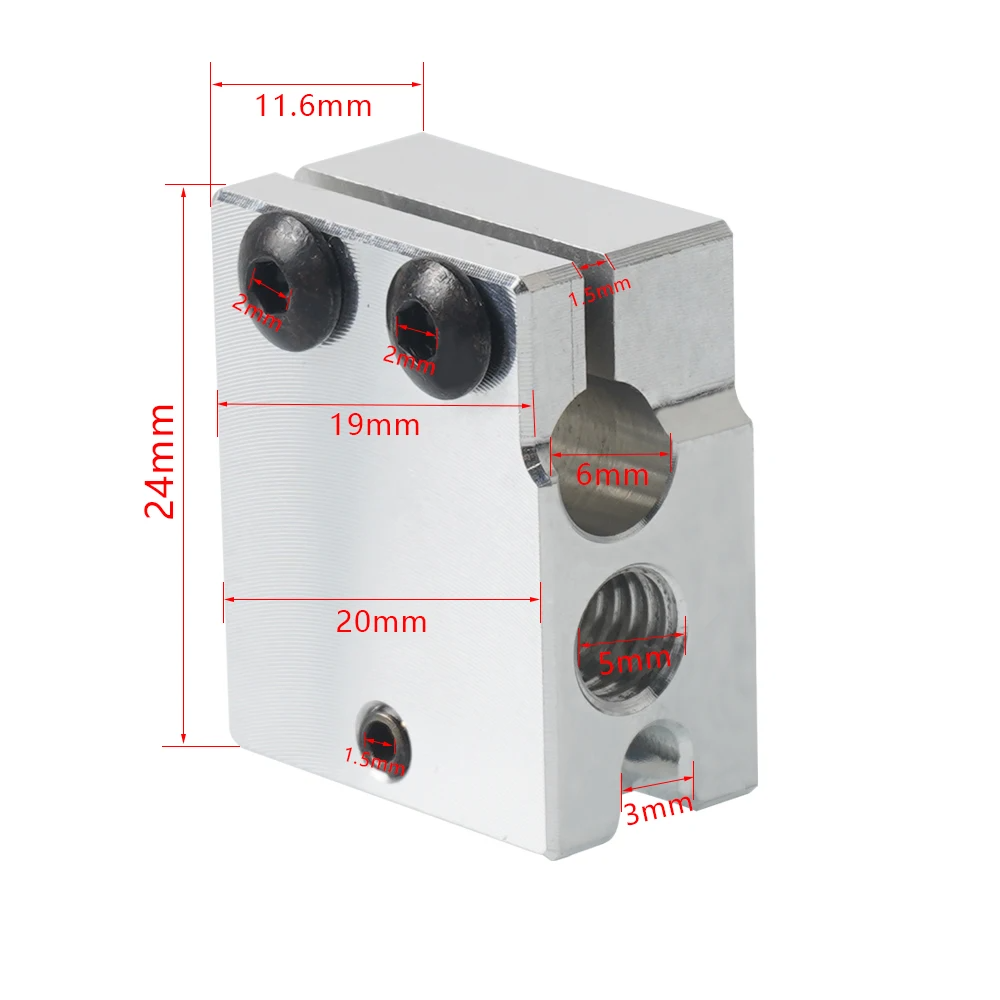

Для проектов, в которых печать происходит на повышенных скоростях, лучше приобрести нагревательный блок Volcano, он устанавливается вдоль оси нити филамента, обеспечивая более протяженную зону нагрева. Это позволяет получать более высокий объем расплавленного пластика.
