Шаговые актуаторы

Шаговый актуатор используется во многих отраслях промышленности – медицинское оборудование, приборостроение, координатно-измерительные машины, 3D принтеры, станки с ЧПУ, автоматизированные системы, роботы. В нашем магазине Вы можете купить шаговый актуатор Nema 17 с валом 300 мм, а также другие модели двигателей.

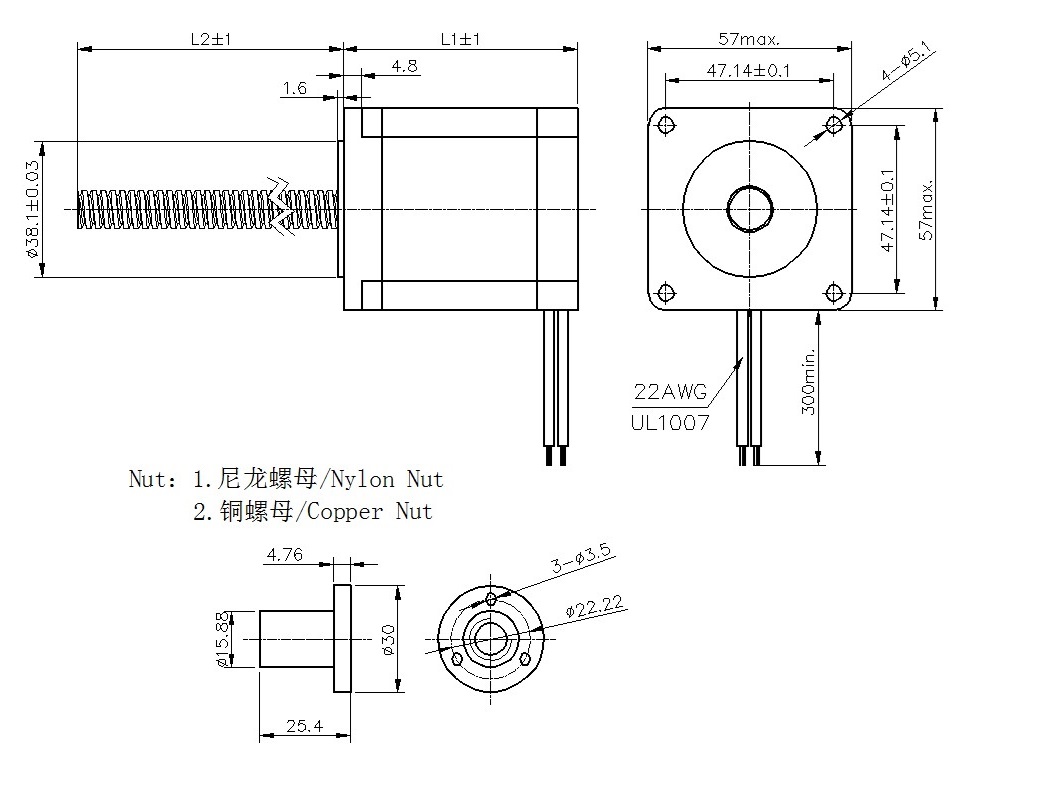

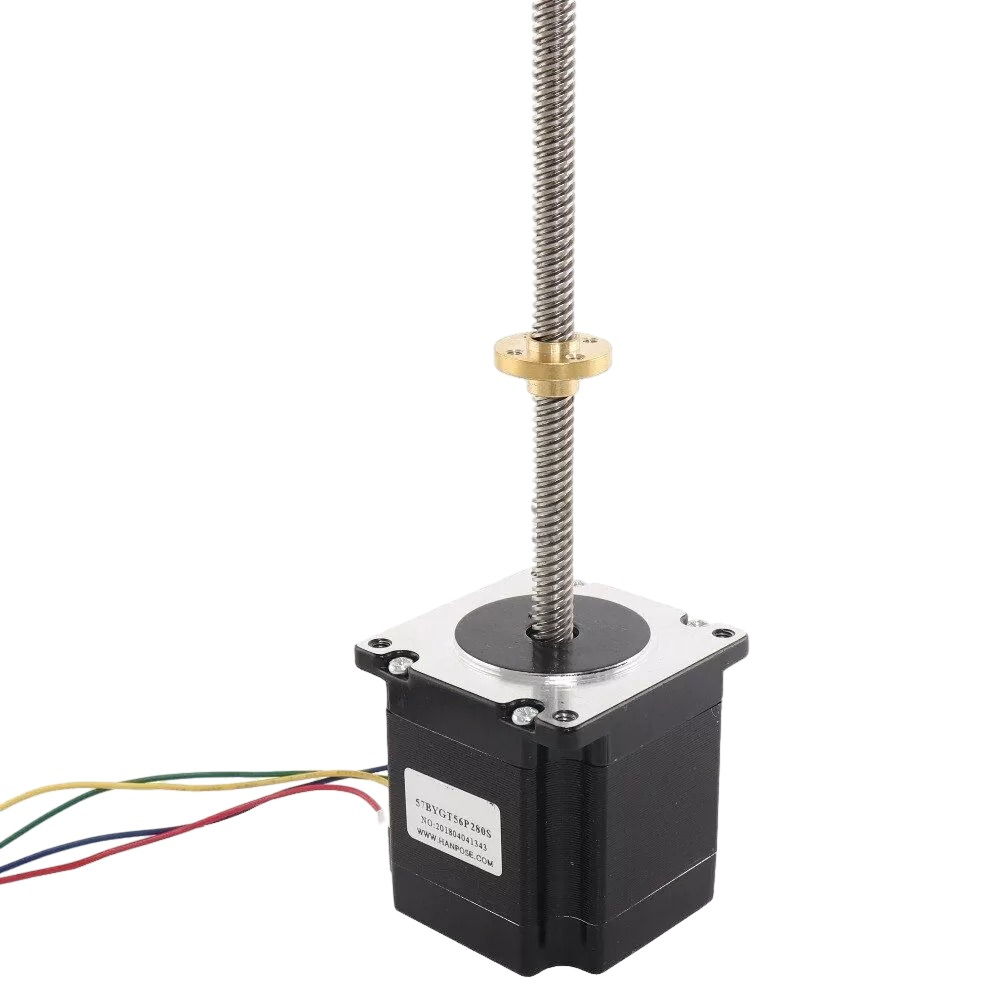

Линейный шаговый актуатор – готовый механизм для осуществления перемещений с небольшой скоростью и высокой точностью. Состоит из гибридного шагового двигателя и линейного привода скольжения винт-гайка. Ток, поступающий на обмотки статора шагового двигателя, создаёт магнитное поле, которое приводит в движение ротор двигателя. Создаваемый двигателем крутящий момент вращает винт механической передачи, что вызывает поступательное перемещение гайки, которая соединяется с подвижными каретками на линейных направляющих станка. Движение осуществляется за счёт нарезанных на валу с гайкой канавок в виде трапецеидальной резьбы с углом подъёма порядка 30 градусов. Как только угол трения становится меньше угла подъема, гайка начинает двигаться.

В нашем магазине вы можете приобрести шаговый актуатор Nema с валом и соединительной муфтой. Гибкая алюминиевая муфта передаёт вращение с вала двигателя на винт передачи, при этом гасит излишние вибрации, снижает шум, обеспечивает плавность перемещений.

Для уменьшения коэффициента трения используется антифрикционная пара конструкционных материалов для винта с гайкой. Винт делается из высококачественной твёрдой стали с износостойким покрытием. Гайка изготавливается из медного сплава – бронзы, обладает антикоррозионными свойствами, устойчива к механическим повреждениям. Однако износ бронзы существенно выше износа стали, поэтому необходимо вовремя менять расходный материал – гайку. В общем, в этом заключается несложное техническое обслуживание передачи. К преимуществам передачи винт-гайка относится простота изготовления и монтажа, плавность работы, большой ресурс, высокая точность перемещения, значительная грузоподъёмность.

По любым оставшимся у вас вопросам обращайтесь к сотрудникам нашего магазина, они окажут вам высококвалифицированную помощь.
