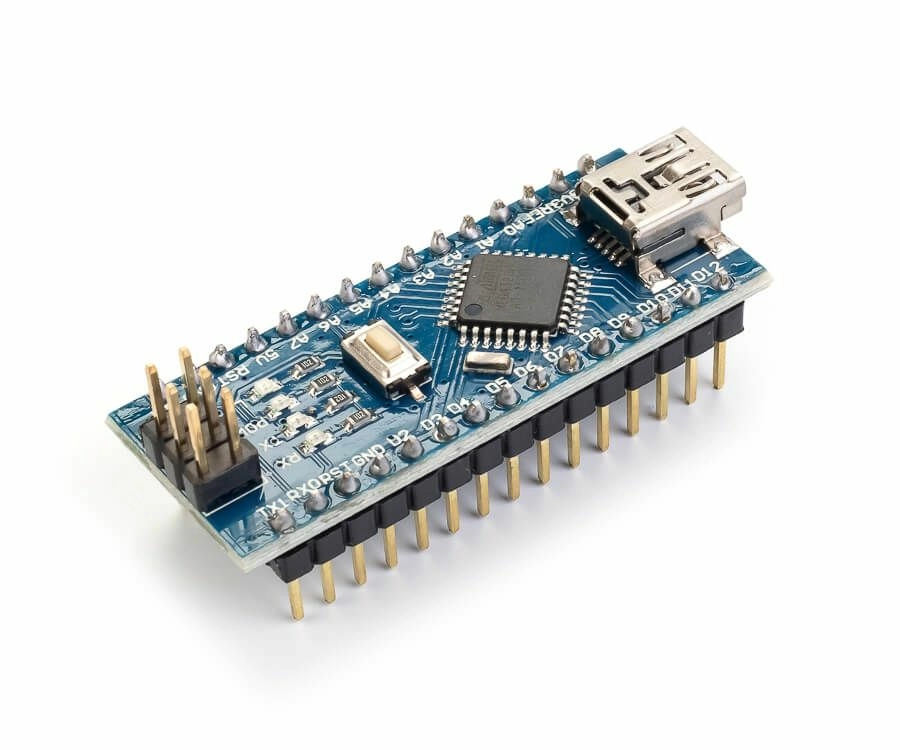

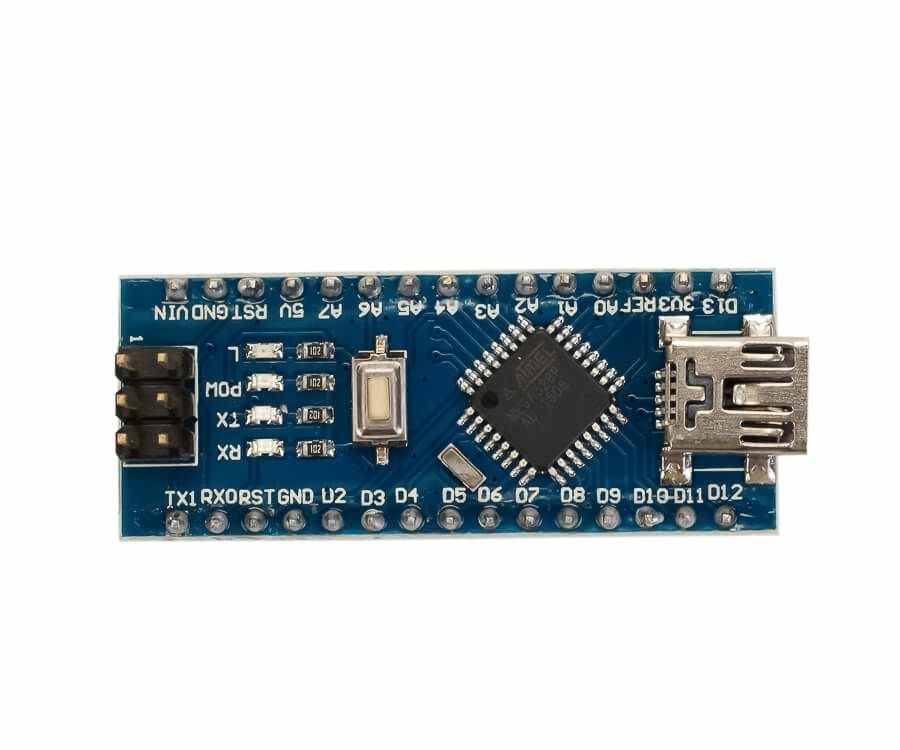

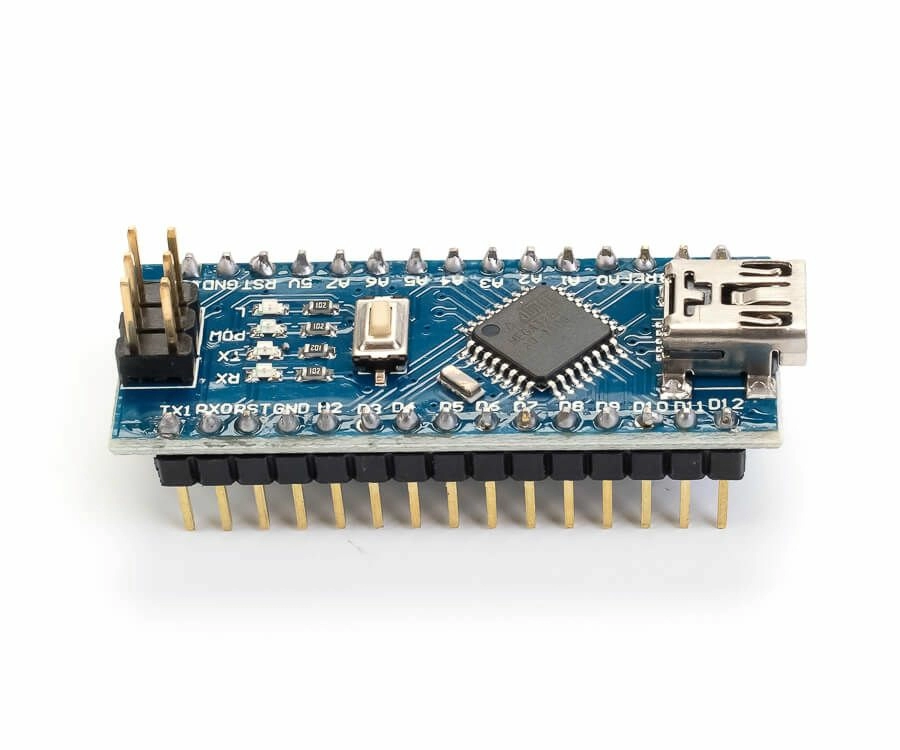

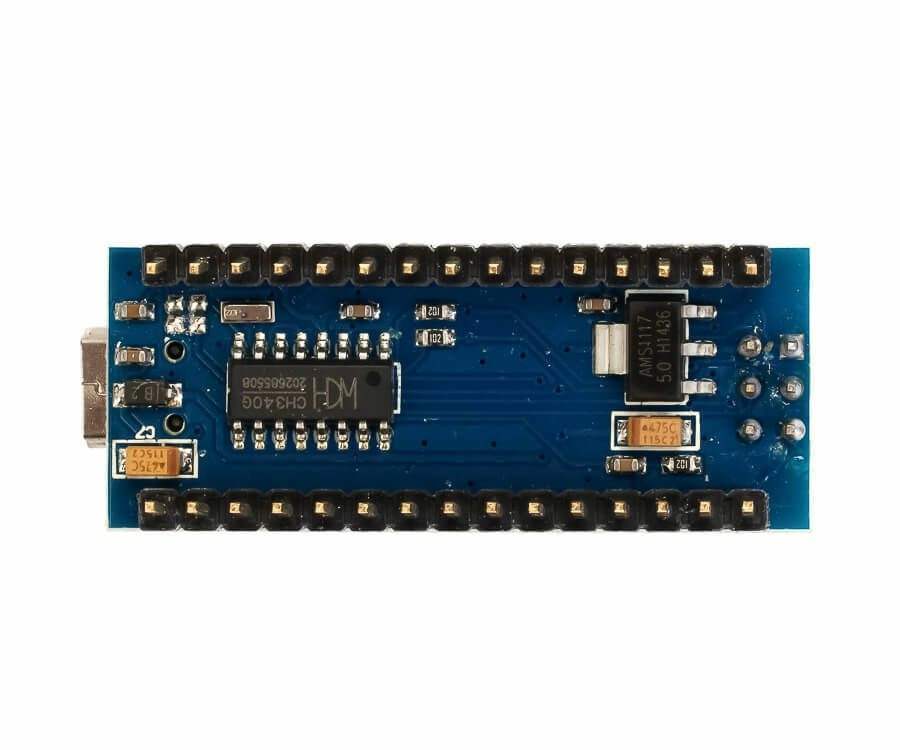

Arduino Nano 3.0
Описание Arduino Nano 3.0
Микросхема Arduino Nano v 3.0 проектировалась Gravitech для проведения лабораторных работ в сфере радиоэлектроники и робототехники. Имеет компактные размеры, для этого разработчикам пришлось пожертвовать преобразователем напряжения. У платформы есть регулируемые и нерегулируемые источники питания от вывода 27 и 30. Так же может получать электричество через кабель Mini-B USB, предпочтение источнику производится в автоматическом режиме.
Чип ATmega328 характеризуется наличием flah памяти на 32 кБ, 2 из которых отдано под загрузчик. Цифровые выводы микросхемы могут быть настроены робототехниками как входы или выходы в зависимости от решаемых в проекте задач. Контроллер Arduino Nano 3.0 укомплектован несколькими устройствами связи с другими микросхемами и ПК. Это интерфейс UART TTL, Serial Monitor и кабель Mini-B USB. В микросхеме реализована возможность автоматической перезагрузки, а для записи новых программ используется протокол STK500. Платформу Arduino Nano 3.0 купить можно по доступной цене, что делает эту микросхему привлекательной для начинающих робототехников.
Технические характеристики Arduino Nano 3.0
Плата Arduino Nano v 3.0 отличается следующими техническими характеристиками:
- Питание – 5 В;
- Максимальное входное напряжение – 20В;
- Рекомендуемое напряжение – 7-12В;
- Количество цифровых входов – 14;
- Количество аналоговых входов – 8;
- Flash-память – 32 кБ, из них под загрузчик задействовано 2 кБ;
- ОЗУ микрочипа – 2 кБ;
- Тактовая частота – 16 МГц;
- Габариты – 42х18 мм.
Документация
- Электрическая схема (pdf)
Комплектация
- Arduino Nano x1
- USB кабель x1
