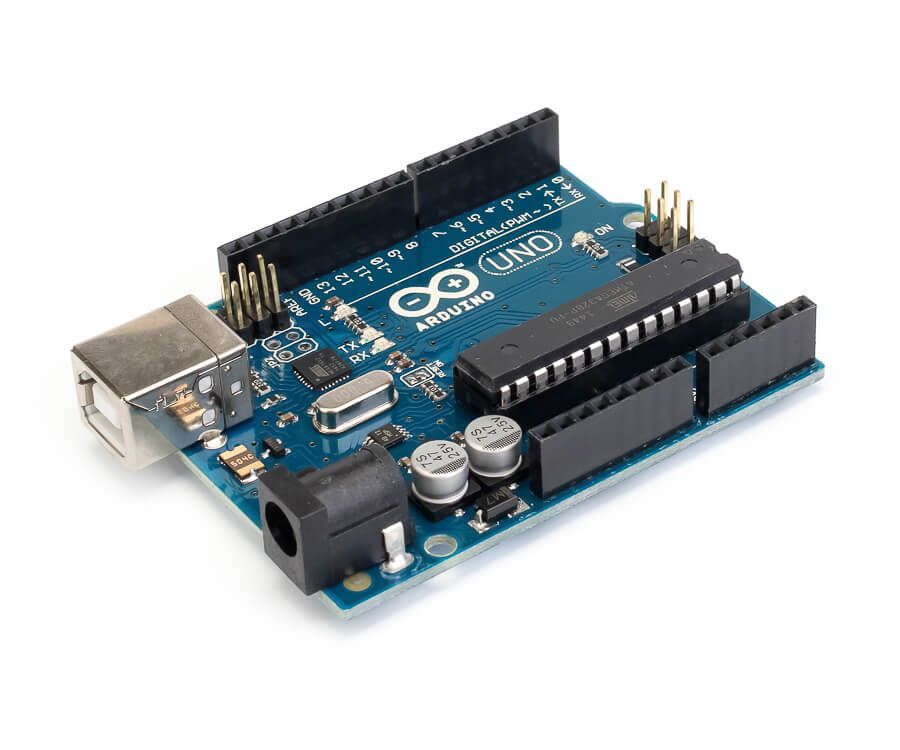

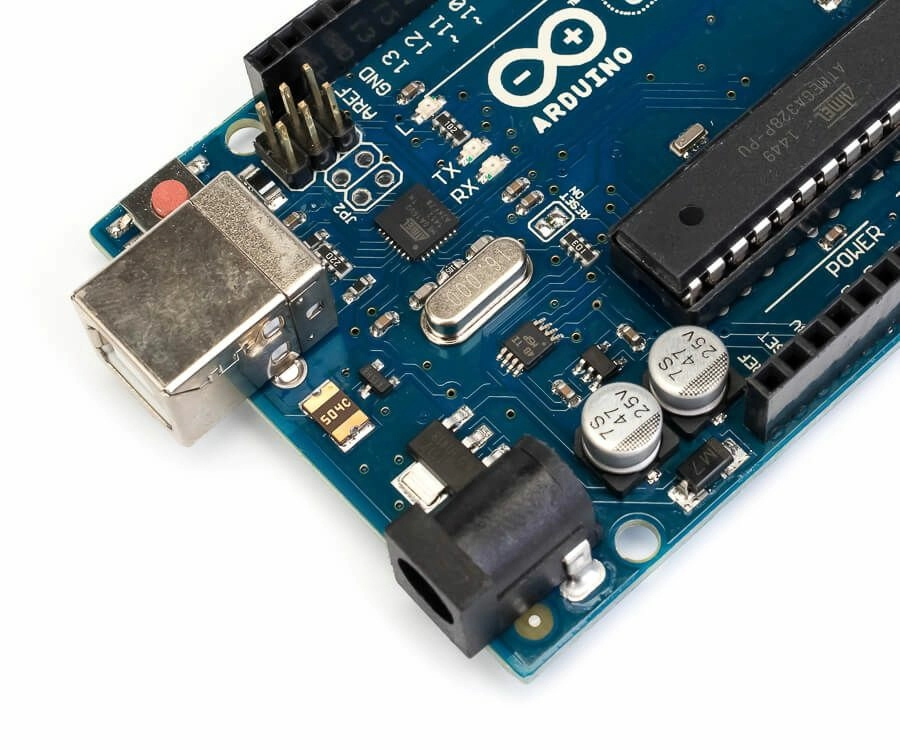

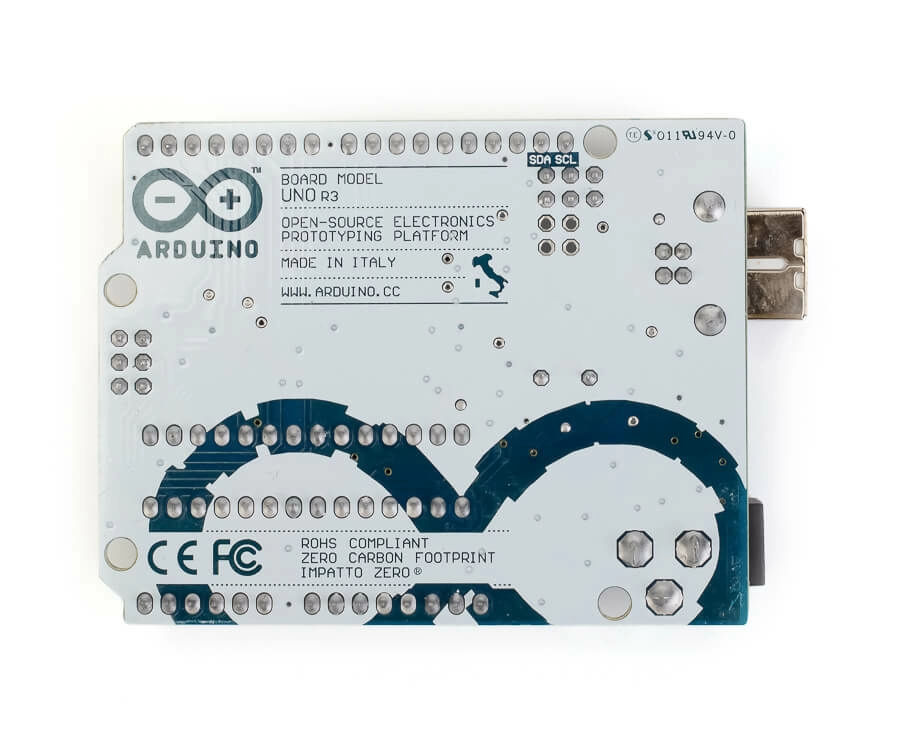

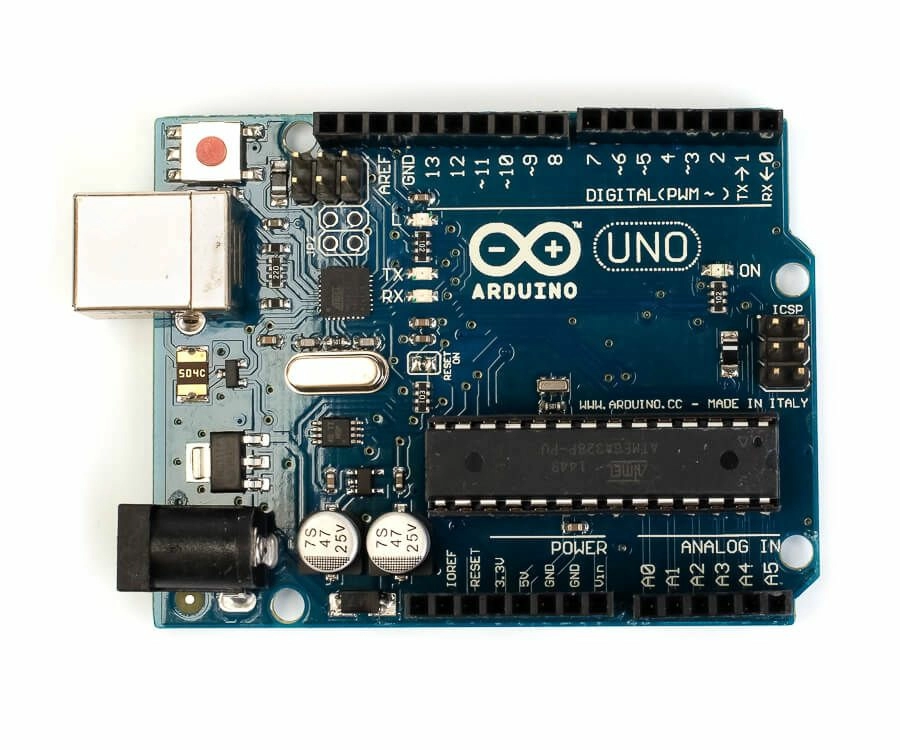

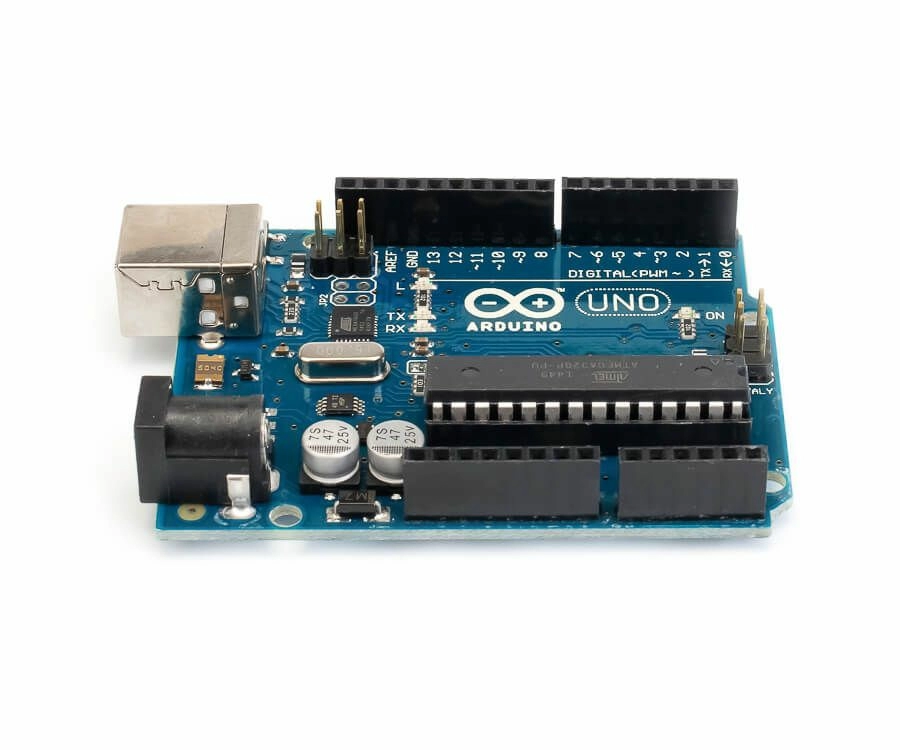

Arduino Uno
Описание Arduino Uno
Разработанная на базе чипа ATmega328 плата Arduino Uno быстро стала самой популярной микросхемой у поклонников робототехники. Этому способствовала функциональность продукта итальянского разработчика, простое подключение Arduino Uno и доступная цена платформы. Микросхема имеет два источника питания, которое выбирается в автоматическом режиме. Памяти 32 кБ вполне достаточно для хранения загрузчика и исполняемых кодов.
Несколько устройств связи платформы с компьютером делают Arduino Uno для начинающих робототехников оптимальным выбором при реализации проектов разной сложности. Для программирования производитель разработал ПО, а прописанный загрузчик чипа ATmega328 позволяет обходиться без программаторов. Новый код записывается микросхемой после автоматической перезагрузки, однако эту функцию можно отключить и пользоваться кнопкой перезагрузки. Платформа укомплектована автоматическим предохранителем, с помощью которого USB порт компьютера защищается от короткого замыкания.
Технические характеристики Arduino Uno
Плата Ардуино уно имеет следующие технические параметры:
- Питание – 5 В;
- Максимальное входное напряжение – 20В;
- Рекомендуемое напряжение – 7-12В;
- Количество цифровых входов – 14;
- Количество аналоговых входов – 6;
- Flash-память – 32 кБ, из них под загрузчик задействовано 0,5кБ;
- ОЗУ микрочипа – 2кБ;
- Тактовая частота – 16 МГц;
- Габариты – 69х53 мм;
- Расстояние между выводами 0,25 мм.
Документация
- Электрическая схема (pdf)
Комплектация
- Arduino Uno x1
- USB кабель x1
