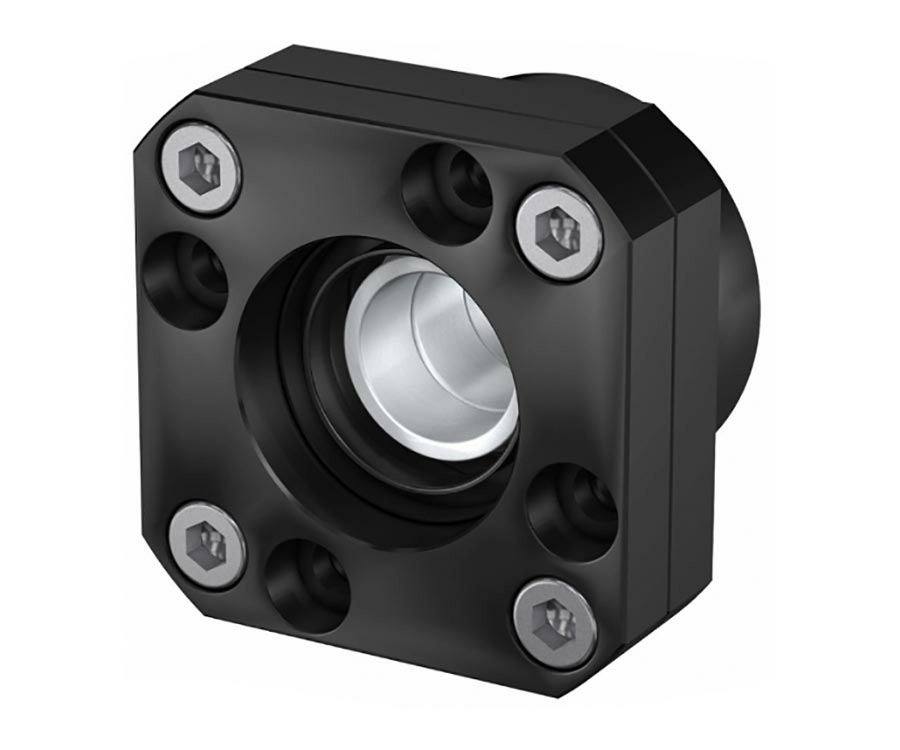

Опора ходового винта FK6
Подшипниковая опора ходового винта FK6 предназначена для фиксации винта. Прочная и жесткая опора фиксирует вал в радиальном направлении, создает натяг в осевом направлении. Опора ШВП FK6 укомплектована двумя радиальными шарикоподшипниками из стали высокого качества с внутренним диаметром 6 мм. Радиальные шарикоподшипники имеют высокий класс точности. Подшипники установлены и зафиксированы в металлическом корпусе, имеющем фланцевое соединение. Корпус защищает подшипники от пыли и мусора. Опоры предназначены для сборки 3D принтеров, станков с ЧПУ, автоматизированных систем. Монтаж к платформе производится винтами через отверстия во фланцевом соединении корпуса.
Технические характеристики FK6
Опора ШВП FK6 имеет следующие технические характеристики:
- материал – высококачественная сталь;
- внутренний диаметр – 6 мм.
| Модель | d1 | d2 | D1 | D2 | A | B | L1 | L2 | L3 | d3 | d4 | h | M1 | M2 | S |
| FK6 | 6 | 22 | 28 | 36 | 28 | 13 | 20 | 5.5 | - | 3.4 | 6.5 | - | M6x1 | M3 | 12 |
| FK8 | 8 | 28 | 35 | 43 | 35 | 14 | 23 | 7 | - | 3.4 | 6.5 | - | M8x1 | M3 | 14 |
| FK10 | 10 | 34 | 42 | 52 | 42 | 17 | 27 | 7.5 | 8 | 4.5 | 8 | 6 | M10x1 | M4 | 16 |
| FK12 | 12 | 36 | 44 | 54 | 44 | 17 | 27 | 7.5 | 8 | 4.5 | 8 | 6 | M12x1 | M4 | 18 |
| FK15 | 15 | 40 | 50 | 63 | 52 | 17 | 32 | 10 | 8 | 5.5 | 9.5 | 6 | M15x1 | M4 | 22 |
| FK20 | 20 | 57 | 70 | 85 | 68 | 30 | 52 | 8 | 11 | 6.6 | 11 | 11 | M20x1 | M5 | 30 |
Единицы измерения: мм
Комплектация
- Опора для ходового винта FK6 х 1 шт
