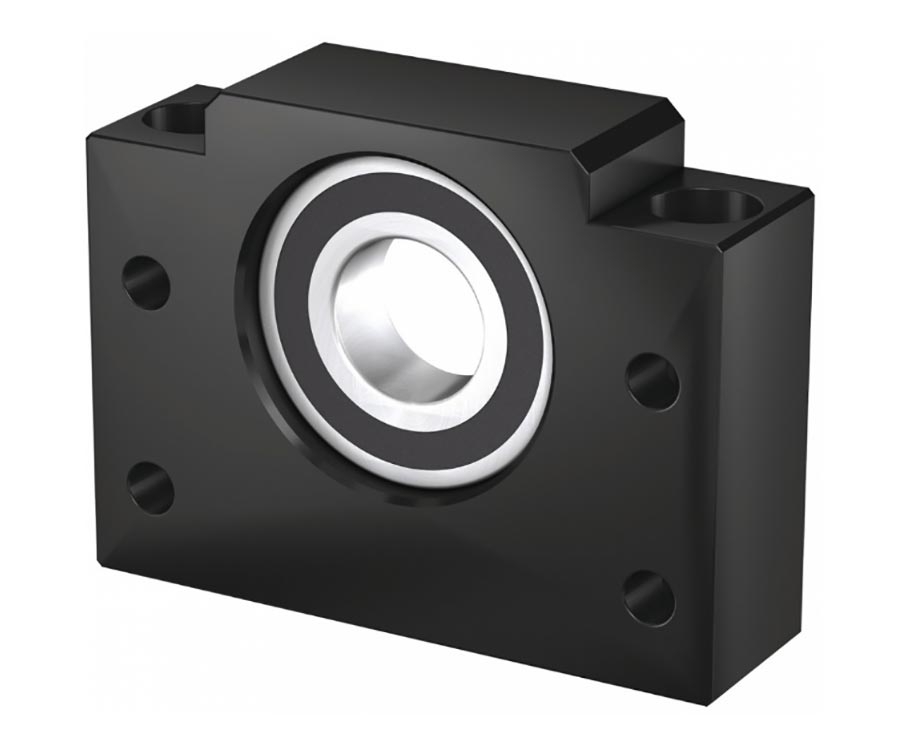

Опора ходового винта BF12

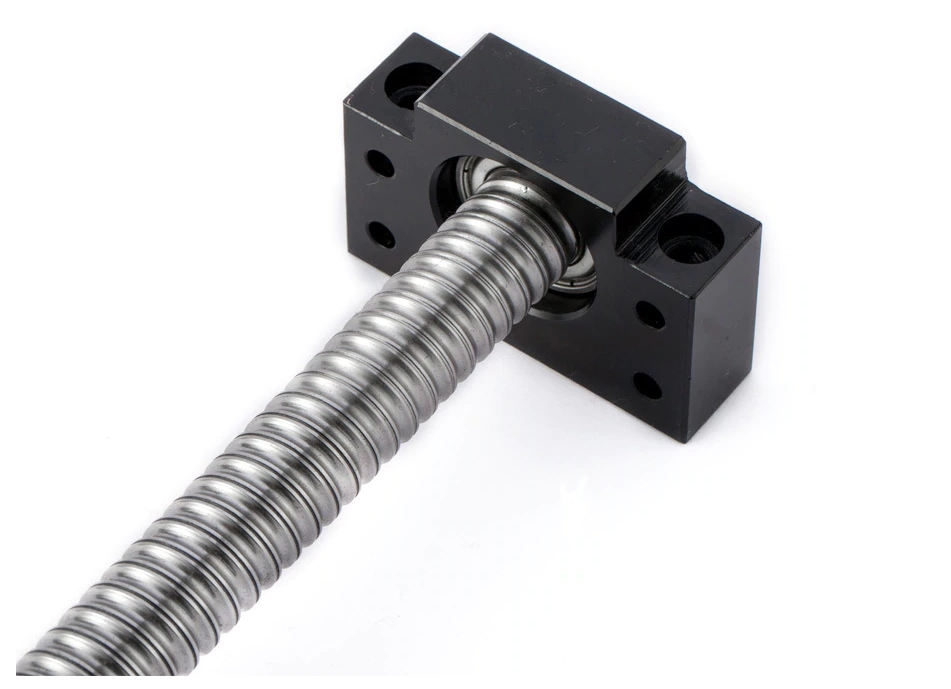

Подшипниковая опора ходового винта BF12 предназначена для фиксации свободного конца винтов с обработкой в размер 10 мм. Опора воспринимает ограниченные осевые нагрузки. Применяются при сборке 3D принтеров, станков с ЧПУ, автоматизированных систем разной степени сложности. В опору ходового винта BF12 установлен радиальный подшипник из высококачественной стали с внутренним диаметром 8 мм, который фиксирует винт в радиальном направлении. Подшипник имеет высокий класс точности, установлен и зафиксирован в металлическом корпусе, который надежно защищает от пыли, мусора. Наличие монтажных отверстий на корпусе позволяет быстро выполнить монтаж опоры. Расположение отверстий предполагает горизонтальный монтаж опоры. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору типа BK.
Технические характеристики BF12
Опора ШВП BF12 имеет следующие рабочие параметры:- материал – высококачественная сталь;
- внутренний диаметр – 10 мм;
- класс точности – С7;
- вес – 350 г.
3D-модель BF12 для проектирования
Если вы не хотите с нуля проектировать опору ШВП BF12, то можем посоветовать сайт с большой базой уже готовых 3Д моделей, вот несколько ссылок на данную модель:Комплектация
- Опора для ходового винта BF12 х 1 шт
