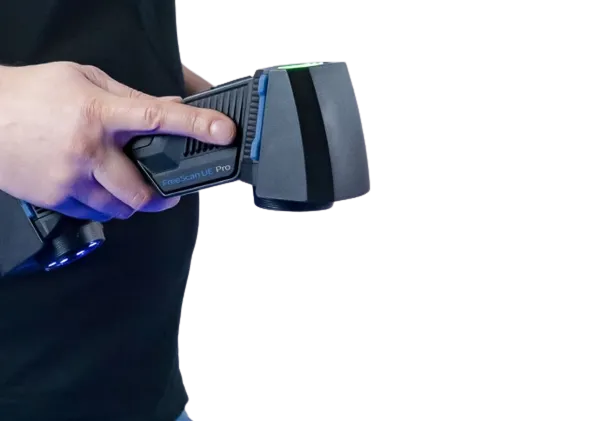

3D сканер Shining 3D FreeScan UE PRO

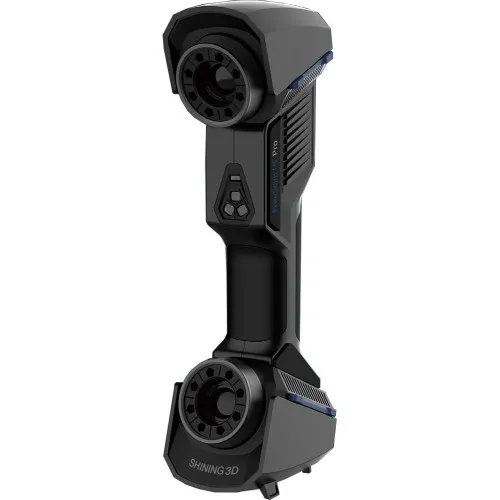

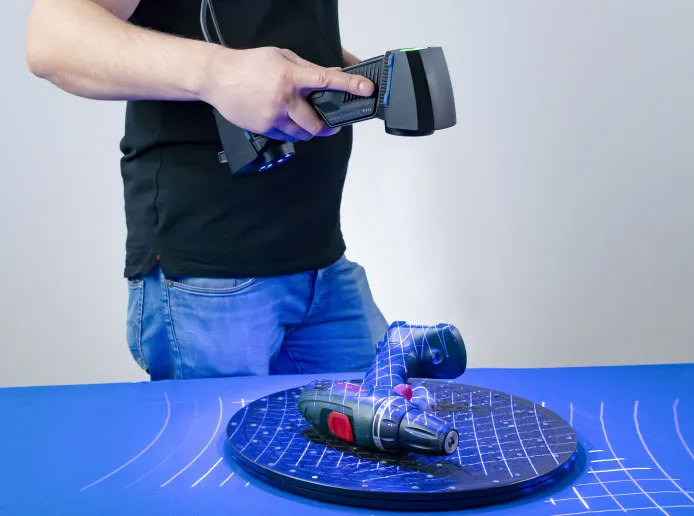

3D сканер Shining 3D FreeScan UE Pro — это портативный ручной лазерный 3D-сканер метрологического уровня, предназначенный для высокоточных измерений в промышленности . Устройство является победителем премии Reddot Award 2024 и ориентировано на применение в автомобилестроении, аэрокосмической отрасли, машиностроении, контроле качества, обратном инжиниринге и инспекции литейных форм . FreeScan UE Pro сочетает в себе высокую точность, лёгкий вес (840 г) и эргономичный дизайн, а также способен сканировать чёрные и глянцевые поверхности без предварительного распыления матирующего спрея .

2. Технические характеристики и точность

Устройство обеспечивает точность сканирования до 0,02 мм, а в режиме точности — до 0,01 мм . Объёмная точность составляет 0,02 + 0,03 мм/м; при использовании встроенной фотограмметрии VPG (Video Photogrammetry) — 0,02 + 0,015 мм/м . Максимальная скорость сканирования достигает 3 500 000 точек/с . Разрешение регулируется в диапазоне 0,01–10 мм . Максимальное поле захвата составляет 600 × 550 мм, глубина резкости — 510 мм, рабочее расстояние — 300 мм . В качестве источника света используется синий лазер Class II (мощность <1 мВт, длина волны 450 нм, безопасен для глаз) . Габариты сканера — 298 × 103,5 × 74,5 мм, вес — 840 г .

3. Режимы сканирования и встроенная фотограмметрия

Устройство поддерживает три основных режима сканирования :

• Высокоскоростной режим (High-speed Scan): 26 лазерных линий (13 перекрёстных) для быстрого захвата больших площадей и крупных объектов

• Детализированный режим (Detailed Scan): 7 параллельных лазерных линий (по другим данным — 5) для захвата мелких деталей и сложной геометрии с максимальной точностью

• Режим глубоких отверстий (Deep Pockets): одна лазерная линия для труднодоступных зон, отверстий и пазов

• Фотограмметрический режим (VPG): встроенная видеограмметрия не требует использования кодированных маркеров и обеспечивает стабильную объёмную точность при сканировании крупногабаритных объектов

4. Программное обеспечение и функции

Управление сканером осуществляется через программное обеспечение FreeScan UE, которое включает следующие функции :

• AI Feature Recognition — интеллектуальное распознавание геометрических элементов (круглые и прямоугольные отверстия, пазы) с автоматическим измерением

• Laser Real-time Mesh Scanning — отображение полигональной сетки в реальном времени

• Data Quality Indicator — цветовая индикация качества данных (красный — слишком близко, жёлтый — близко, зелёный — оптимально, сине-зелёный — далеко, синий — слишком далеко)

• Step-by-step Guidance — пошаговое руководство пользователя от калибровки до экспорта

• Partial HD Mode — возможность установки высокого разрешения для локальных участков крупных объектов

5. Системные требования и сертификация

Рекомендуемые системные требования: операционная система Windows 10/11 (64-bit), процессор Intel i7-13700H или выше, оперативная память от 64 ГБ, видеокарта NVIDIA RTX 4060 (8 ГБ) или выше, порт USB 3.0 . Точность сканера сертифицирована по стандартам VDI/VDE 2634 Part 3 и ISO 10360 в аккредитованной лаборатории ISO/IEC 17025 . Устройство также сертифицировано по стандартам CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX . Диапазон рабочих температур — от -20°C до 40°C, допустимая влажность — 10–90% . Поддерживаемые форматы вывода: pj3, asc, igs, txt, mk2, umk, stl, ply, obj, 3MF .

6. Комплектация

Стандартная комплектация FreeScan UE Pro включает: сам 3D сканер, калибровочную плату, блок питания с кабелями, USB 3.0 кабель, набор маркерных точек, транспортировочный кейс и краткое руководство пользователя
