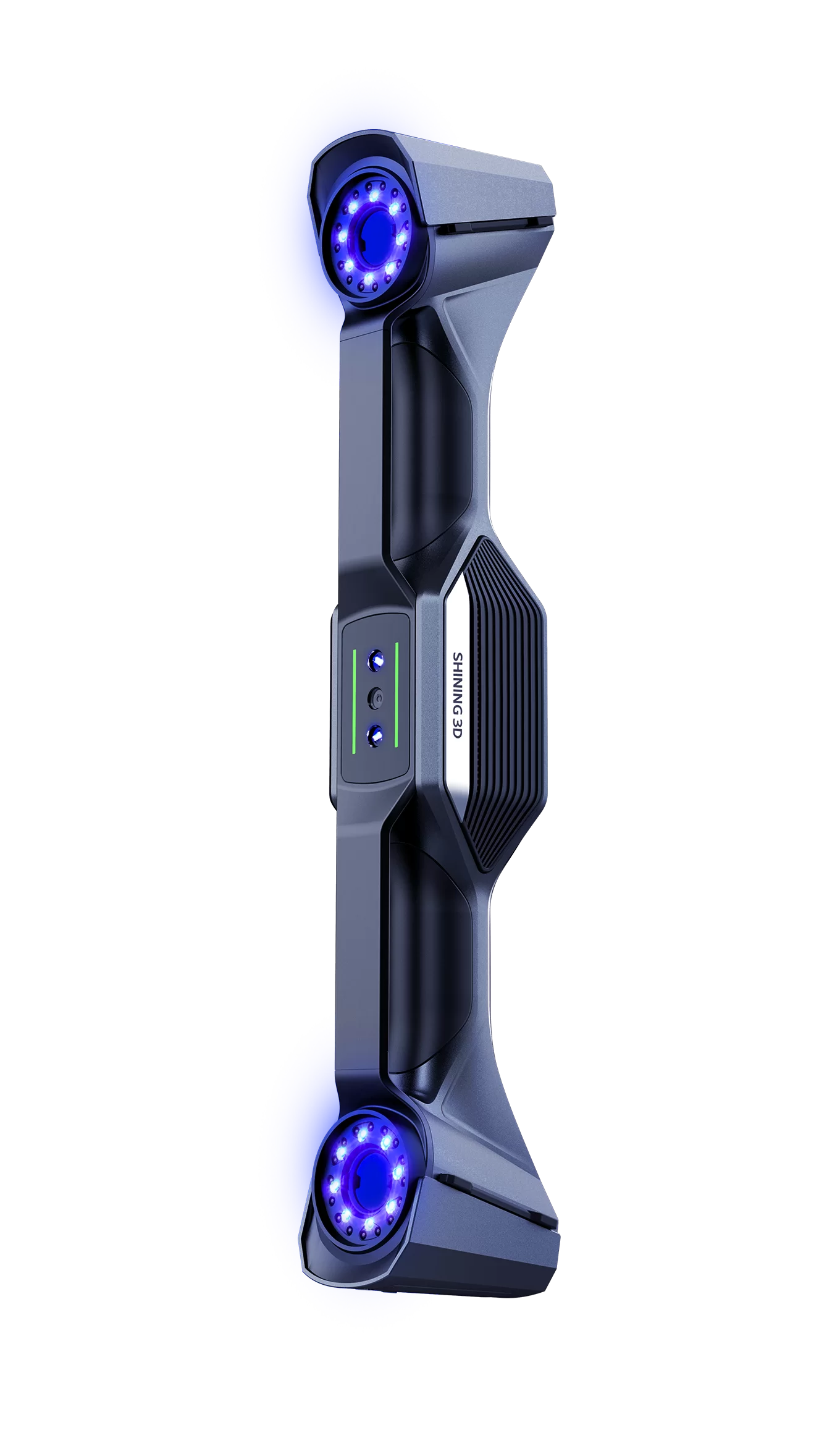

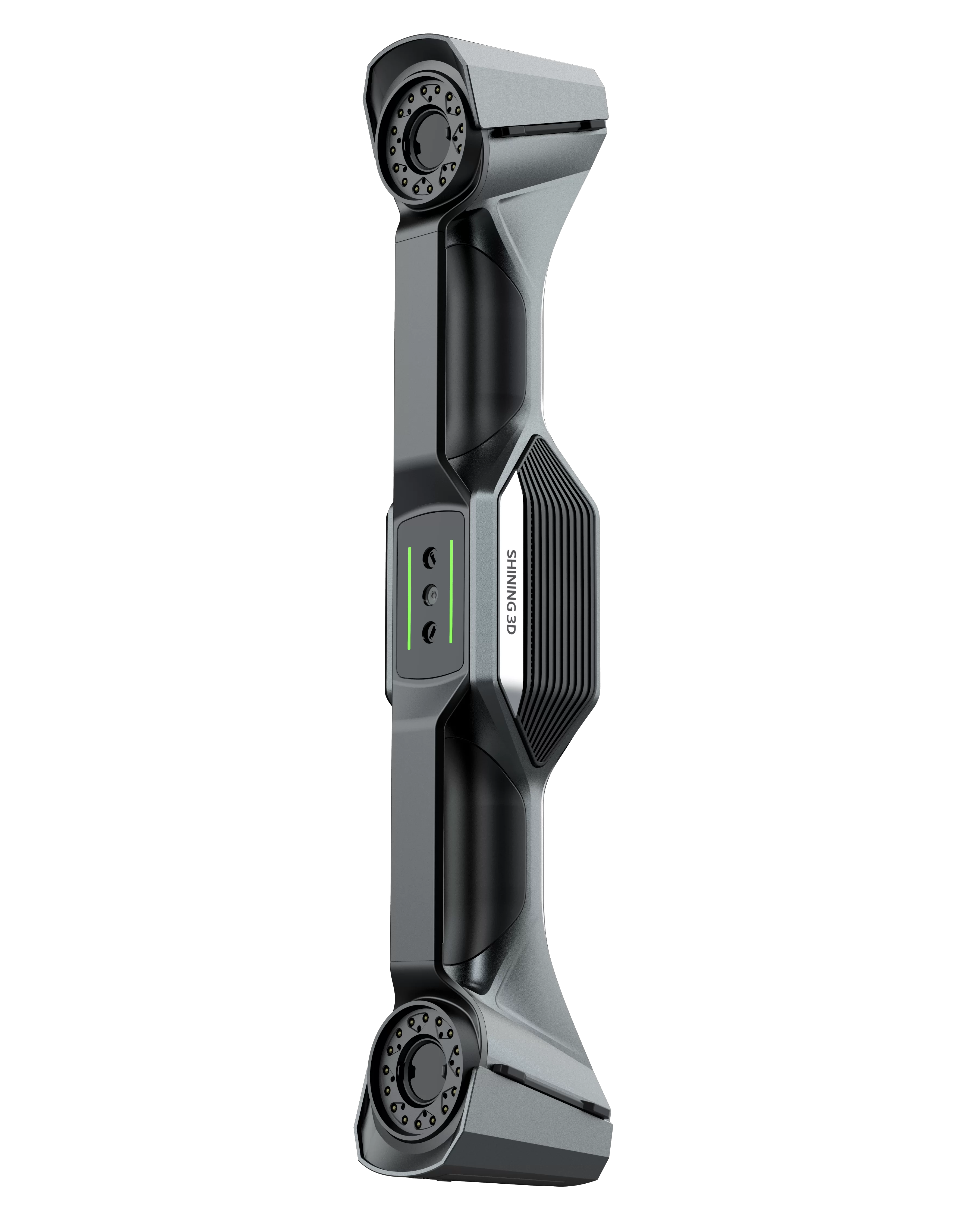

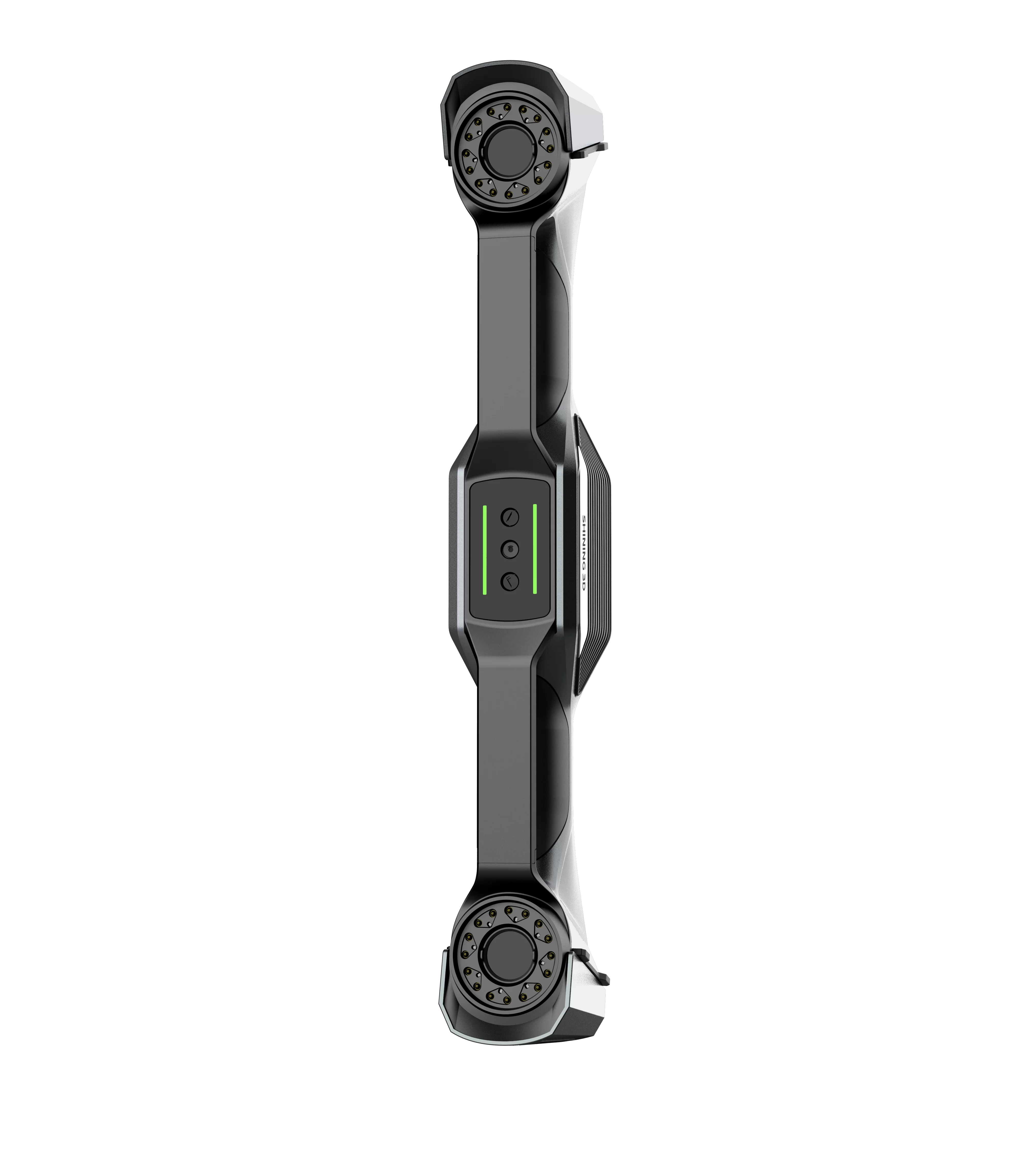

3D сканер Shining 3D FreeScan UE Nova

3D сканер Shining 3D FreeScan UE Nova — это беспроводная метрологическая 3D-система нового поколения, предназначенная для высокоточного сканирования крупногабаритных объектов . Устройство имеет сверхбольшое поле захвата 2,6 × 2,2 метра и максимальную дистанцию сканирования до 2,6 метра, что делает его идеальным для применения в тяжёлом машиностроении, энергетике, судостроении, аэрокосмической промышленности и железнодорожном транспорте . FreeScan UE Nova поставляется в двух версиях: базовая модель UE Nova с 50 лазерными линиями и UE Nova+ с 62 лазерными линиями .

2. Технические характеристики и точность

Устройство обеспечивает максимальную точность 0,072 мм, объёмная точность со встроенной видеограмметрией VPG составляет 0,072 + 0,012 мм/м . Скорость сканирования базовой модели достигает 4 600 000 точек/с, модели UE Nova+ — 5 710 000 точек/с . Разрешение регулируется в диапазоне 0,5–10 мм, глубина резкости составляет 2300 мм (рабочее расстояние от 300 до 2600 мм) . Вес сканера — 1,6 кг (без батареи), габариты — 580 × 119 × 87 мм . Точность подтверждена сертификацией по стандартам VDI/VDE 2634 Part 3 и ISO 10360 в аккредитованной лаборатории ISO/IEC 17025 .

3. Режимы сканирования и три рабочих диапазона

FreeScan UE Nova оснащён 50 (или 62 в версии Nova+) перекрестными синими лазерными линиями для высокоскоростного сканирования крупных объектов . Устройство поддерживает три переключаемых рабочих диапазона, адаптирующихся к различным условиям эксплуатации :

• Ближний режим (Near Mode): рабочее расстояние 300–800 мм, предназначен для детализированной работы в ограниченном пространстве, позволяя захватывать мелкие точные детали
• Стандартный режим (Standard Mode): рабочее расстояние 600–1500 мм, для универсальных задач сканирования, обеспечивая сбалансированную производительность по скорости и детализации
• Дальний режим (Far Mode): рабочее расстояние 1200–2600 мм, для очень крупных объектов, позволяя быстро покрывать обширные площади

Максимальное поле захвата в дальнем режиме составляет 2,6 × 2,2 метра, что в разы превышает возможности обычных ручных сканеров (например, FreeScan UE Pro2 имеет поле 0,6 × 0,7 метра) .

4. Видеограмметрия VPG: безмаркерная технология

FreeScan UE Nova оснащена запатентованной технологией видеограмметрии VPG (Video Photogrammetry), которая полностью исключает необходимость наклейки кодированных маркерных точек на объект . Технология работает следующим образом: с помощью видеопотока за короткое время захватывается большое количество изображений, в сочетании с калибровочной штангой обеспечивается контроль масштаба и верификация положения маркеров в реальном времени . Преимущества VPG включают:

• Отсутствие необходимости в наклейке и последующем удалении кодированных маркерных точек, что экономит до 80% времени подготовки
• При сканировании 2-метрового объекта количество необходимых маркеров сокращается с 80 (для обычного сканера) до примерно 8 для UE Nova
• В фотограмметрический режим добавлена лазерная проекция, визуализирующая область съёмки в реальном времени для эффективного и точного получения полной каркасной сетки

5. Полностью беспроводная конструкция и автономность

FreeScan UE Nova выполнен в полностью беспроводном форм-факторе: устройство оснащено встроенными модулями Wi-Fi для беспроводной передачи данных, съёмными аккумуляторными батареями с возможностью горячей замены и встроенными вычислительными модулями (edge computing) . Сканер поддерживает два режима подключения: беспроводной (wireless mode) для максимальной мобильности и проводной через оптоволоконный кабель (wired mode) для работы в условиях электромагнитных помех . Встроенные аккумуляторы поддерживают горячую замену, а также возможно питание от внешнего power bank для неограниченного времени работы — критически важно при сканировании крупных объектов, требующих длительных сессий и многократного перемещения оператора .

6. Гибридная экосистема: работа в составе FreeScan Trak Nova

FreeScan UE Nova является не только самостоятельным ручным сканером, но и съёмным компонентом более мощной системы динамического отслеживания FreeScan Trak Nova . В этой конфигурации UE Nova отсоединяется от ручного режима и работает в паре с трекером TE Nova, который отслеживает положение сканера в реальном времени. Такая гибридная система обеспечивает высокую точность захвата мелких деталей и лёгкость сканирования в труднодоступных местах, сохраняя при этом возможность широкоформатного ручного сканирования . Трекер TE Nova имеет вес 1,2 кг, а сканер UE Nova — 1,6 кг, оба компонента упаковываются в один транспортировочный кейс .

7. Эффективность рабочего процесса и экономия времени

Благодаря комбинации факторов — сверхбольшому полю захвата, уменьшенному количеству маркерных точек, беспроводной работе и встроенной VPG — FreeScan UE Nova обеспечивает беспрецедентную эффективность при сканировании крупных объектов . Ключевые преимущества включают:

• Огромное поле захвата позволяет захватывать за один кадр значительно большую площадь поверхности объекта, сокращая общее количество кадров, необходимых для полного сканирования
• Использование VPG и редких маркеров снижает время подготовки и постобработки (наклейка и удаление маркеров) более чем на 80% по сравнению с обычными сканерами
• Беспроводная конструкция позволяет оператору свободно перемещаться вокруг крупного объекта без ограничений кабеля, что особенно важно при сканировании объектов длиной более 4 метров

8. Программное обеспечение и системные требования

Управление сканером осуществляется через программное обеспечение FreeScan Trak (для работы в составе системы) или специализированное ПО для UE Nova . Интерфейс ПО отображает информацию о подключении устройства, использование CPU/GPU, оставшуюся память, FPS, количество кадров и точек в проекте . Программное обеспечение поддерживает два режима работы: сканирование сетки (Scan Mesh) и фотограмметрию (Photogrammetry), которые выбираются в зависимости от реальных потребностей . Рекомендуемые системные требования для ПК: операционная система Windows 10/11 Pro (64-bit), процессор Intel i7 13-го поколения или выше, оперативная память от 64 ГБ DDR5, видеокарта NVIDIA RTX 3060 или выше с объёмом видеопамяти не менее 6 ГБ (для работы требуется дискретная видеокарта NVIDIA), порт USB 3.0.

9. Сертификация и класс лазера

FreeScan UE Nova прошёл сертификацию по стандартам CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC и TiSAX . Точность сканера подтверждена в аккредитованной лаборатории ISO/IEC 17025 в соответствии с VDI/VDE 2634 Part 3 и ISO 10360 . Сканер имеет степень защиты IP50, обеспечивающую устойчивость к пыли. Лазерные излучатели относятся к Class II (безопасны при случайном кратковременном попадании в глаза, но не допускают длительного направленного облучения). Диапазон рабочих температур — от 0°C до 40°C, влажности — от 10% до 90% (без конденсации).

10. Комплектация

Стандартная комплектация FreeScan UE Nova включает: сам 3D сканер, съёмные аккумуляторные батареи, калибровочную штангу для VPG, блок питания с кабелями, оптоволоконный кабель для проводного режима работы, Wi-Fi роутер для беспроводного подключения, а также транспортировочный кейс . Программное обеспечение поставляется с пожизненной лицензией. В зависимости от версии комплектации также может включать набор маркерных точек и краткое руководство пользователя .
