Обзор 3D сканера Creality CR-Scan Raptor Pro

Содержание

• Суть 3D сканирования.
• Особенности Creality CR-Scan Raptor Pro.
• Основные характеристики Creality CR-Scan Raptor Pro.
• Опыт использования.
• Выводы.
• FAQ.

Суть 3D сканирования

Назначение 3D принтера очевидно - создавать реальные объемные объекты из цифровой трехмерной модели. Назначение 3D сканера прямо противоположное - преобразовывать образ реальных 3D объектов в цифровую модель. Сканер создают цифровую копию сканируемого объекта, собирая информацию о его поверхности в виде миллионов точек, анализирует форму, а иногда и цвет объекта, перенося его детальное изображение в виртуальную матрицу. Там оно может быть обработано, увеличено или уменьшено, дополнено или очищено от лишнего, встроено в другую модель и, наконец, храниться в таком виде вечно, не разрушаясь от времени и окружающей среды.

Сфера применения 3D сканеров очень широка. Создание художественных изделий одно из немногих, но ярко выраженных сфер технологии. Перенести модель человека, животного, и любого другого предмета в цифровой мир, будь то макет или игра, стало просто как не было никогда. Область технического применения еще шире, это и ремонт старого, и разработка нового, и много чего еще. 3D сканер уже давно не игрушка, а полезный инструмент, экономящий пользователям много времени и сил, к тому же избавляющий от большинства ошибок проектирования.

Купить 3D сканер данной модели от Creality так и других можно в нашем магазине перейдя по ссылке https://3d-diy.ru/catalog/3d-scanner/

Особенности Creality CR-Scan Raptor Pro

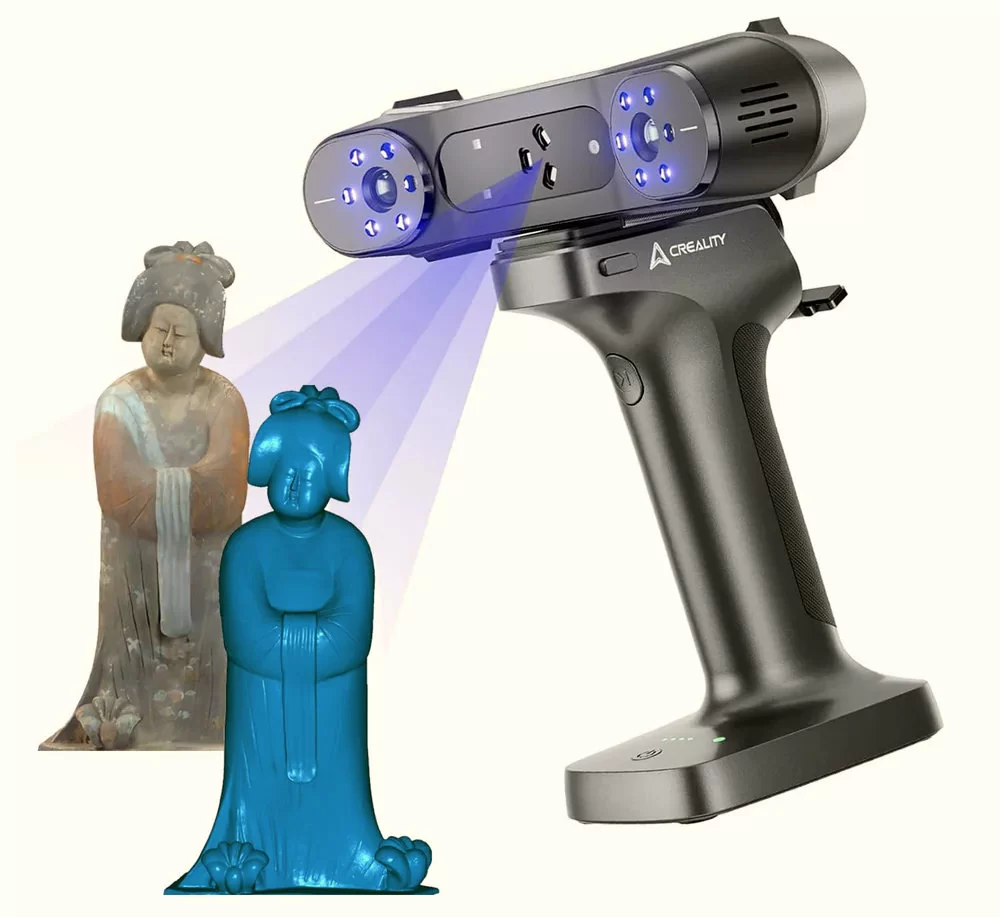

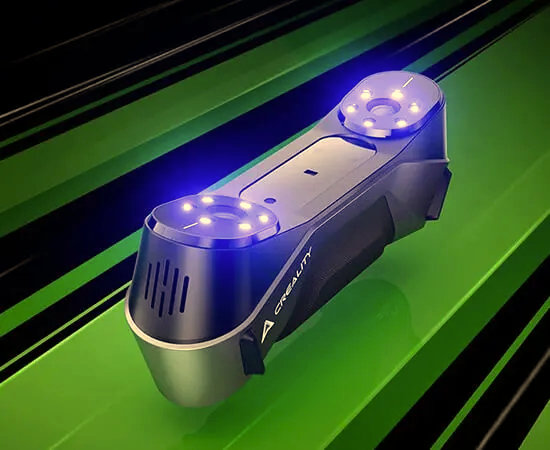

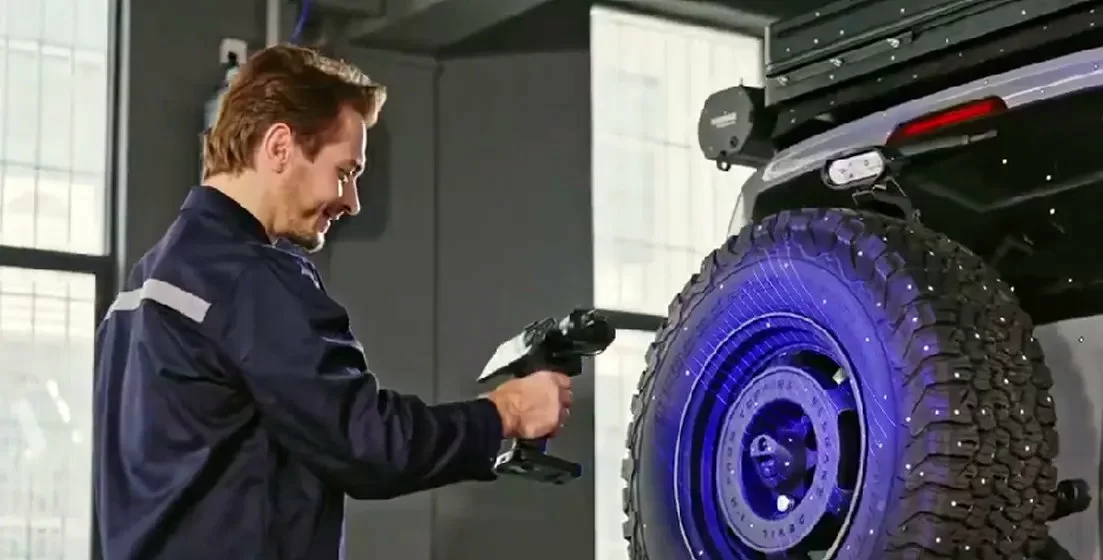

Creality CR-Scan Raptor Pro - профессиональная модель, средняя в линейке Рапторов между обычной и самой мощной с литерой “Х”. Обычно, современные 3D сканеры работают на технологиях либо структурированного света, либо лазерного сканирования. Raptor Pro использует обе эти технологии. Сочетание интерферометрии спектра и 3D визуализации позволяет быстро, точно и безошибочно вручную сканировать даже самые сложные формы в огромном диапазоне размеров без потери качества.

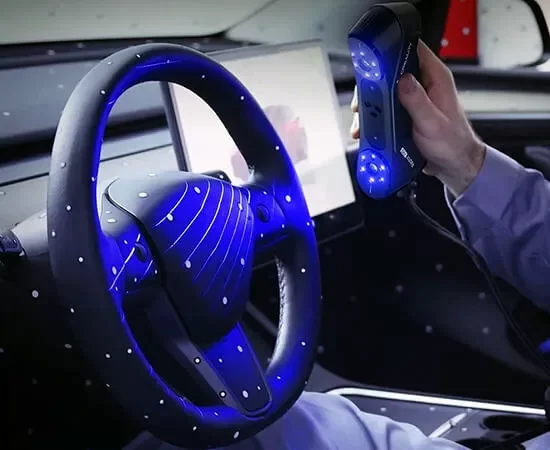

Неизбежная тряска рук во время работы устраняется комплексным сканированием объекта. В качестве ориентира сканер отслеживает не только ключевые трехмерные особенности объекта, но и цвет с текстурой поверхности. Такой подход позволяет обойтись без использования традиционных маркеров, которые усложняют работу и кратно увеличивают время сканирования.

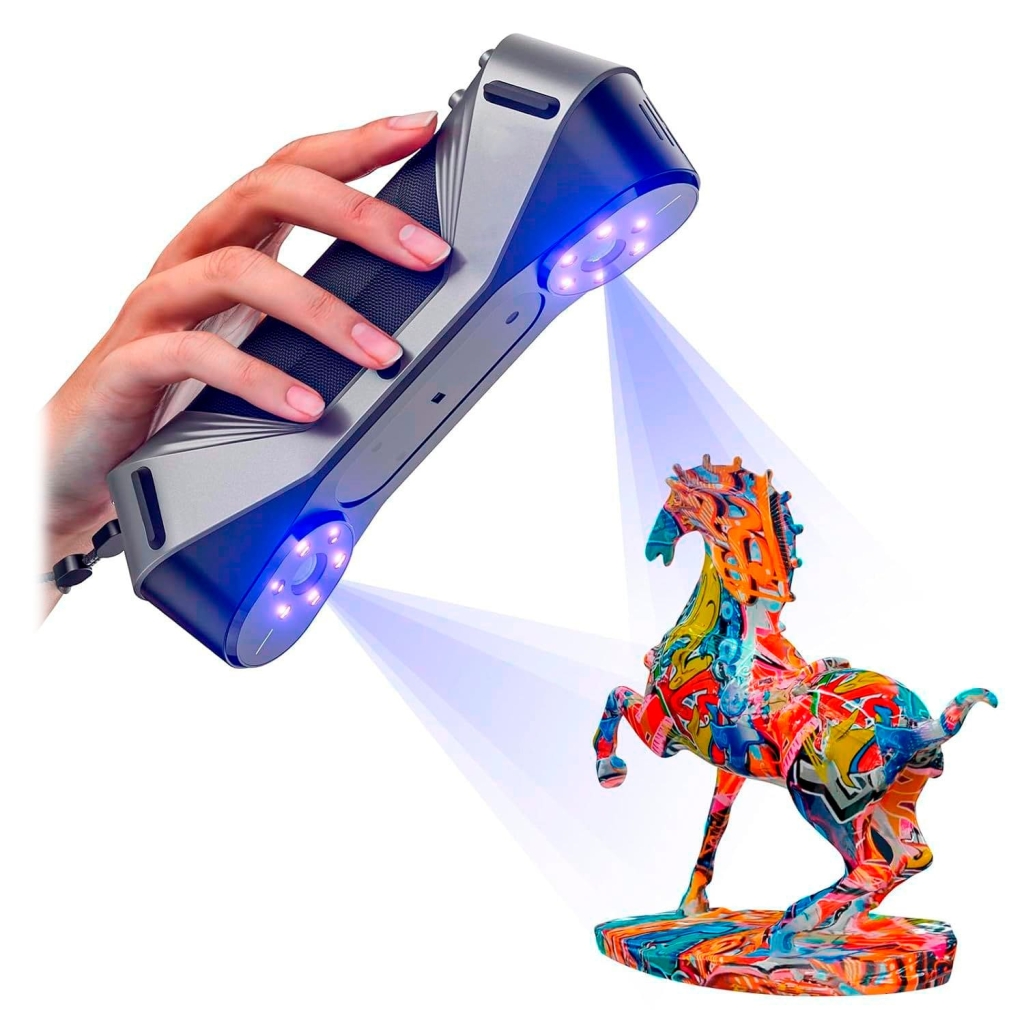

CR-Scan Raptor Pro имеет разрешение сканирования до 0,2 мм благодаря семи линиям синего лазера. Каждая линия имеет толщину до 0,1 мм. Синий лазер короткой волной обеспечивает более высокую точность, чем красный и тем более чем с ИК-подсветкой. Качественный объектив с фокусным расстоянием 20 мм, состоящий из девяти оптических элементов, также способствует высокому разрешению сканера. Кроме того, он считывает цветное изображение поверхности, создавая модели с реалистичной расцветкой.

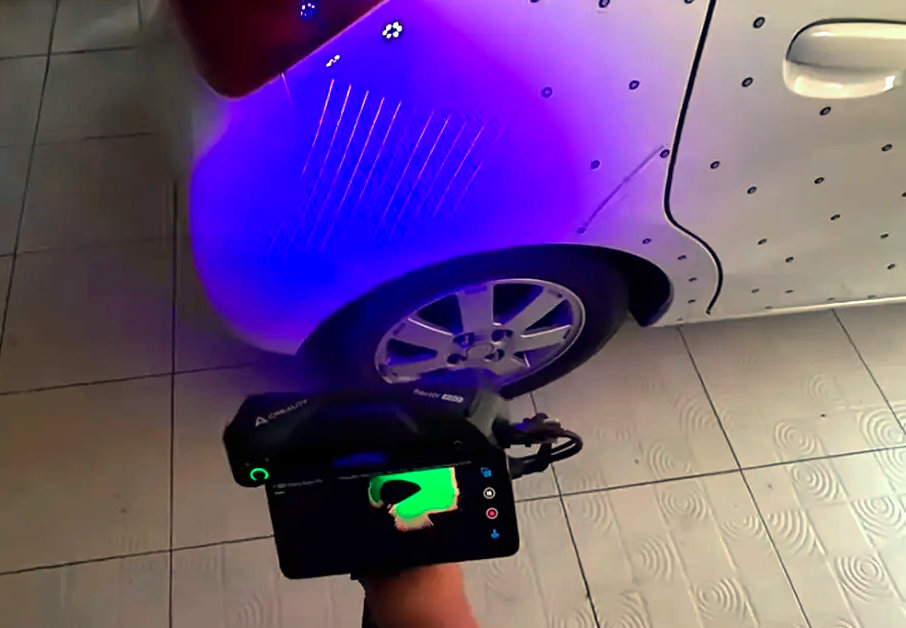

Заявленный вес сканера CR-Scan Raptor Pro всего 405 г. Это немного, рука долго не устанет даже при сканировании крупных объектов. Само сканирование происходит за один проход и не требует долгих временных затрат.

Яркое внешнее освещение сканируемого объекта для этого сканера не является помехой. В отличие от большинства 3D сканеров предыдущих поколений, для работы не требуются специальные особенные условия и помещения, сканировать можно хоть на открытом воздухе в светлый день. Это серьезно добавляет модели универсальности.

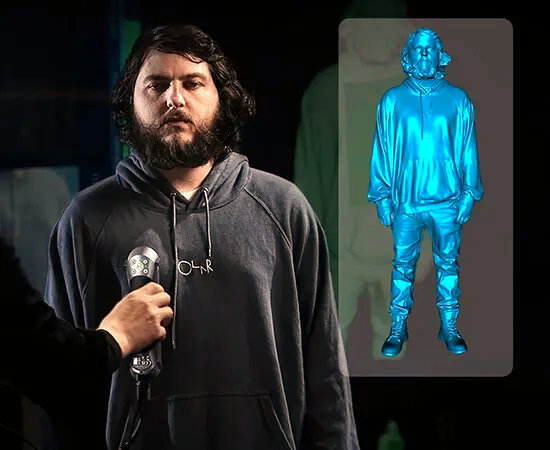

Оптическое отслеживание, простое управление, коротковолновая подсветка, несколько режимов выравнивания, делают CR-Scan Raptor Pro точным, удобным и универсальным устройством 3D сканирования великого множества разнообразных объектов, в том числе людей и животных, которые неизбежно движутся в процессе оцифровки.

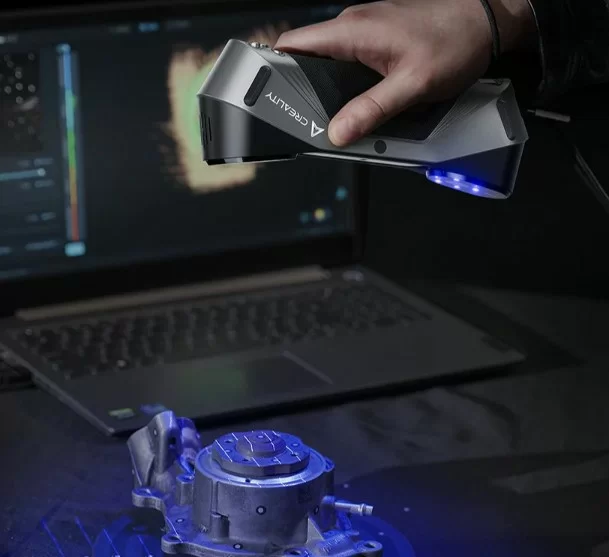

CR-Scan Raptor Pro работает в паре с компьютером, на котором предварительно установлена Creality Scan - программа для обеспечения сканирования с интуитивно понятным интерфейсом. Существуют версии для Windows 10-11 и для macOS от 11.7.7. Программа довольно требовательна к железу. Для плавной и бесперебойной работы компьютеру потребуется минимальный процессор Intel i7 gen 8 или аналогичный по мощности, от 16 Гб ОЗУ и современная видеокарта NVIDIA 4050 и выше. Следует учитывать это перед покупкой сканера, во избежание потери времени и разочарований.

Основные характеристики Creality CR-Scan Raptor Pro

Что делает CR-Scan Raptor Pro почти идеальным сканером на сегодняшний день?

• Совмещенная технология сканирования: 41 синяя лазерная линия (34 перекрестных, 7 параллельных) и структурированный ближний инфракрасный свет.
• Высокая точность: объёмная точность 0,02 мм + 0,06 мм/м.
• Высокая скорость сканирования: до 60 кадров в секунду для синего лазера; 30 кадров в секунду для ближнего инфракрасного диапазона.
• Максимальный размер сканируемого объекта: 4000х4000х4000 мм.
• Беспроводная передача данных: подключение по Wi-Fi 6 (AX6000, 4,7 Гбит/с).
• Работа без маркеров: технология однократного получения 3D-изображения.
• Улучшенные алгоритмы сканирования лица и тела: детальное сканирование человеческого тела за две минуты.
• Яркое и равномерное освещение: 12 круглых светодиодных ламп для 24-битного полноцветного сканирования.
• Долгое время работы от аккумулятора: ёмкость 35 400 мВт·ч; зарядка до 80 % за 1,5 часа.
• Устойчивость к внешнему освещению: работает при освещении до 100 000 люкс.
• Удобный дизайн: эргономичное, легкое и интуитивно понятное управление одной рукой.

Опыт использования

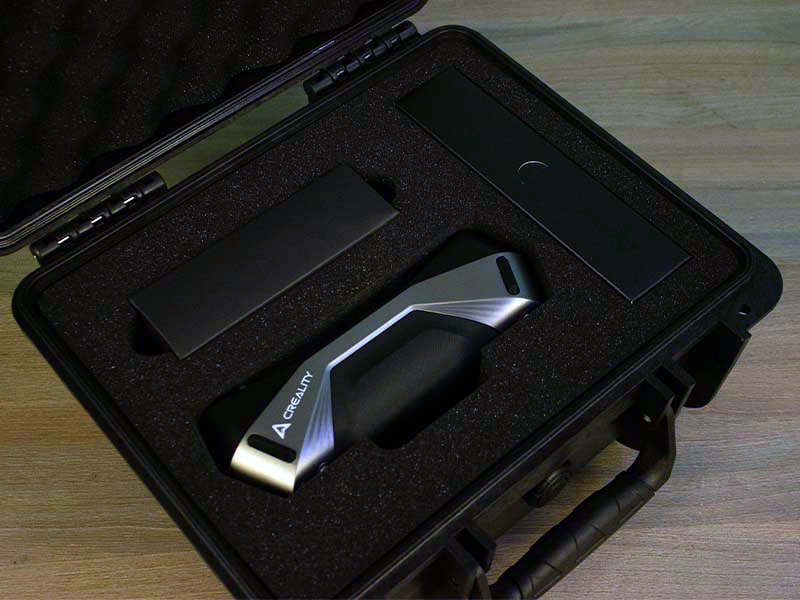

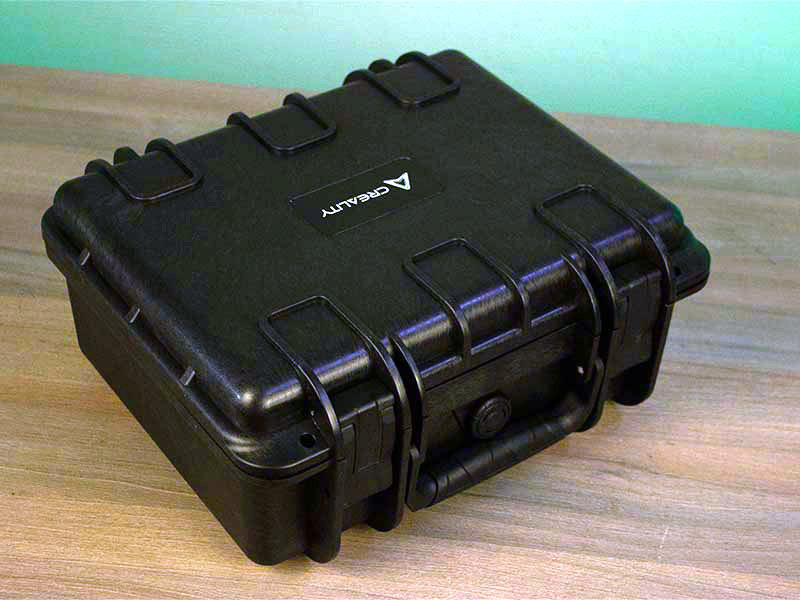

Сканер поставляется в строгом, но симпатичном противоударном кейсе. Он лишний раз подчеркивает профессиональность модели и ее готовность к встрече с суровыми условиями эксплуатации.

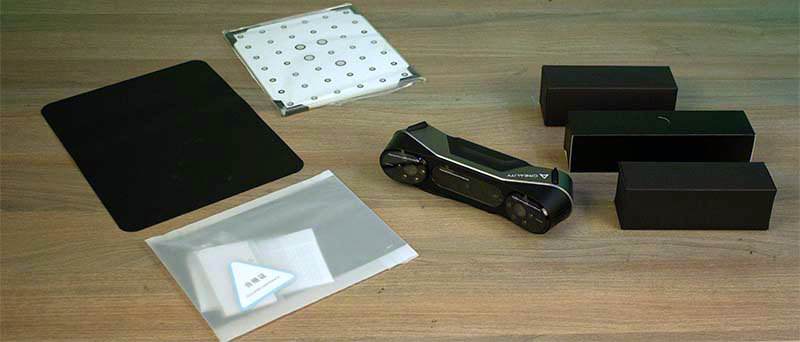

Внутри, кроме самого сканера располагается блок питания, переходник для смартфона, калибровочная пластина и салфетки для объектива.

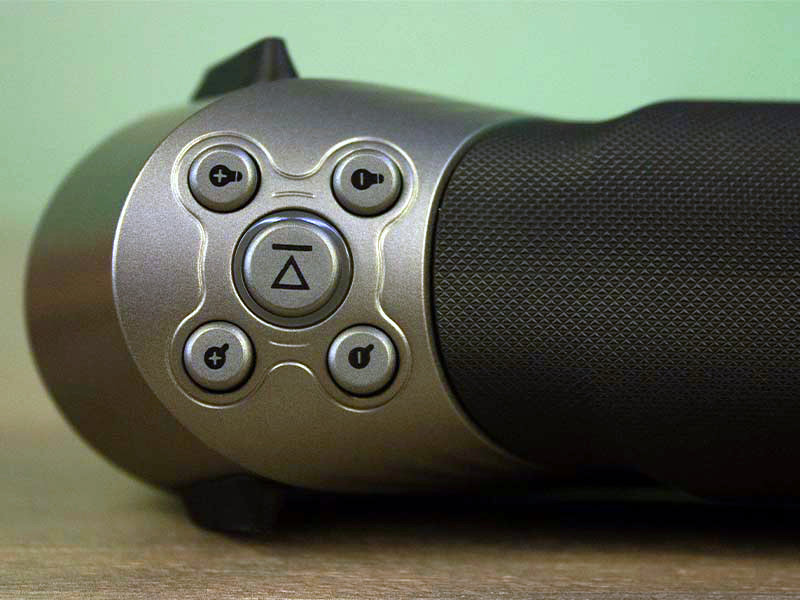

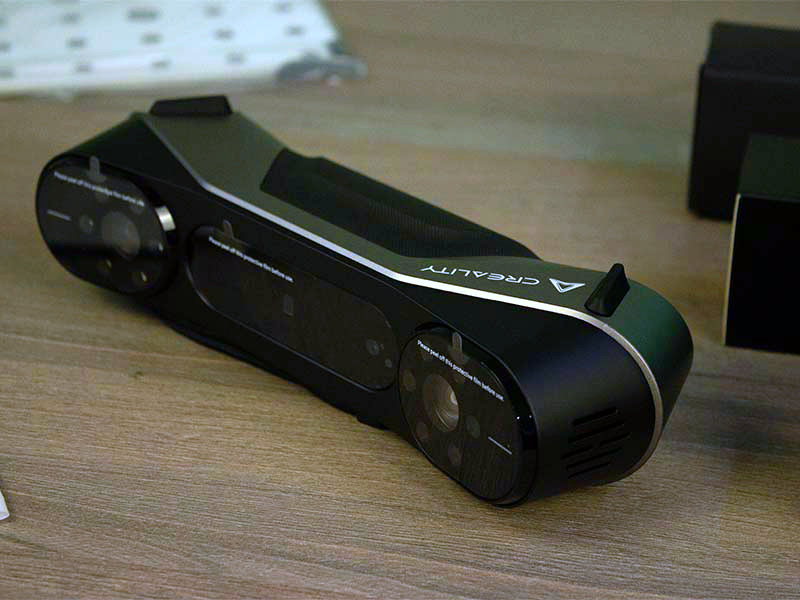

Благодаря продуманной форме и прорезиненной вставке сканер удобно и надежно сидит в руке. На корпусе имеется пять кнопок: “старт”, две для экспозиции и две для зума, они удобно расположены, ими легко пользоваться одним пальцем не глядя.

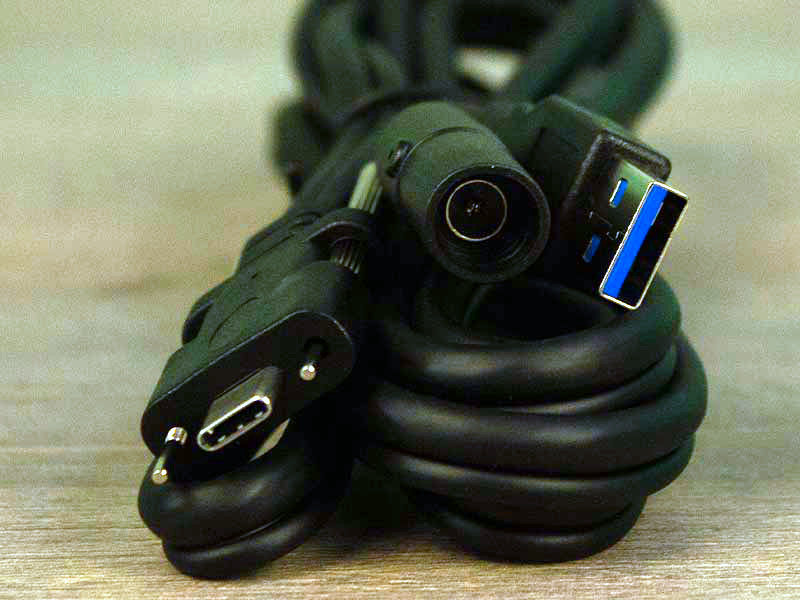

Точность работы требует некоторых жертв, поэтому, по сравнению с предыдущими моделями, новинка потребляет в разы больше энергии. Блок питания стал более увесистым, кабель толще, а разъем USB 3.0, для уверенности, крепится к корпусу двумя винтами.

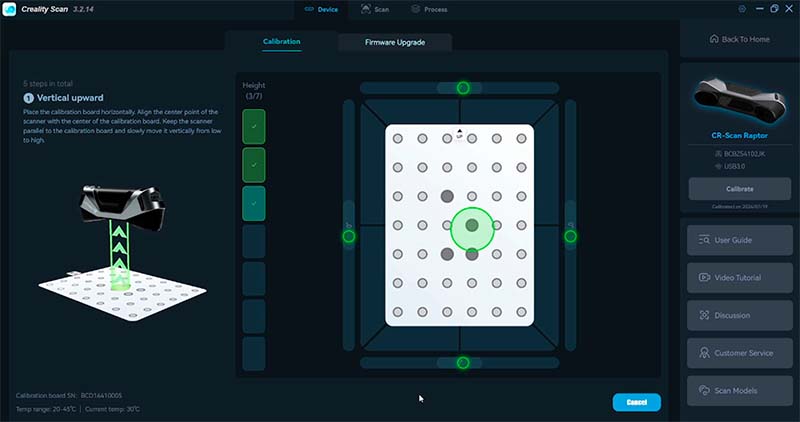

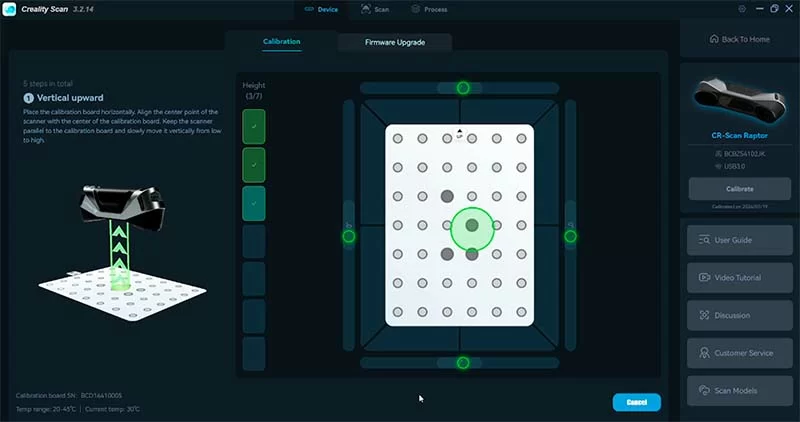

Первоначальная калибровка очень проста и выполняется в один заход. После подключения сканера к компьютеру программа предлагает пошагово выполнить ряд действий, что не вызовет никакой сложности, даже для тех, кто взял сканер в руки впервые в жизни.

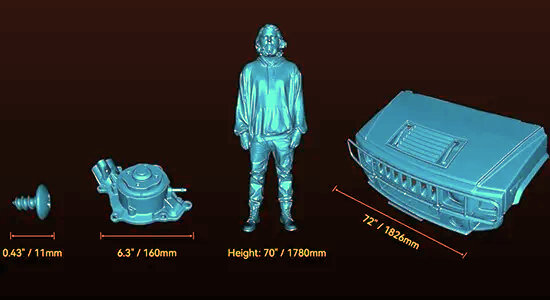

CR-Scan Raptor Pro, будучи гибридным сканером, имеет несколько режимов работы. Выбрать оптимальный между “лазерным” и “инфракрасным” помогут советы от ПО и собственный опыт. Диапазон размеров сканируемых предметов очень велик, от монеты до автомобиля. Режим ИК больше подходит для сканирования небольших моделей на близком расстоянии, “лазерный” для крупных издалека. Оператору придется потратить некоторое время, чтобы приноровиться и выжимать из него максимум для каждого конкретного задания.

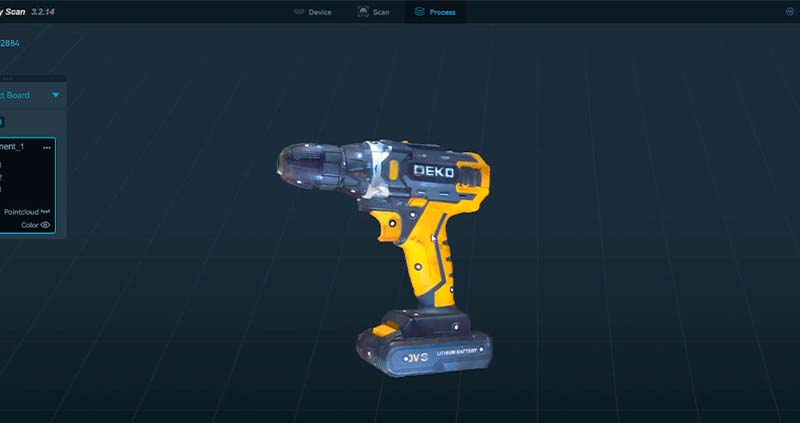

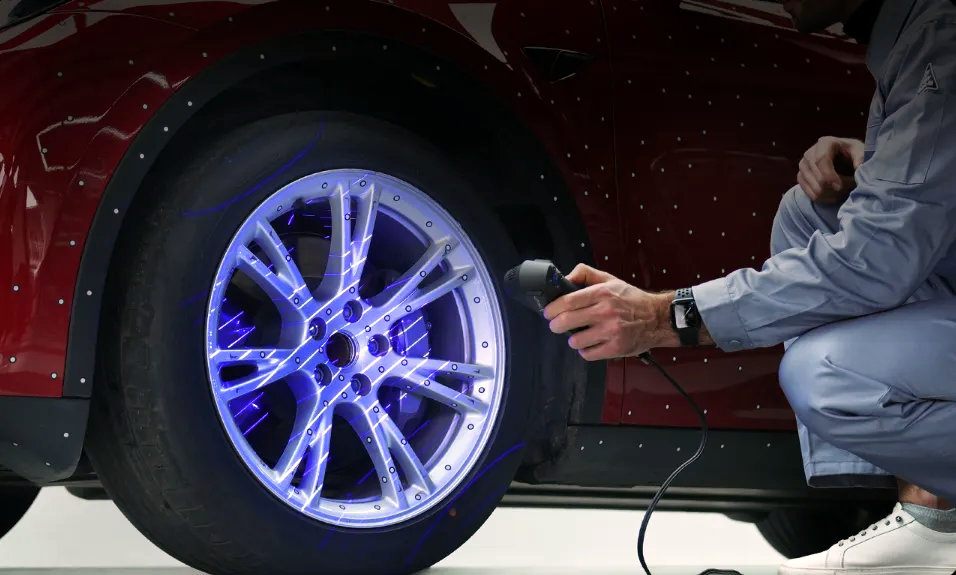

Оптической камерой сканер фиксирует не только геометрию объекта, но и цвет поверхности в 24-битном представлении. Для этого он оборудован подсветкой из 12 ярких светодиодов и не зависит от внешнего освещения. Сканируемые модели будут выглядеть как настоящие, это очень удобно для художественной оцифровки.

Проблемные (для ранних поколений сканеров) зеркальные и черные (поглощающие) поверхности не нуждаются в предварительном матировании и осветлении. CR-Scan Raptor Pro способен корректно отсканировать как есть.

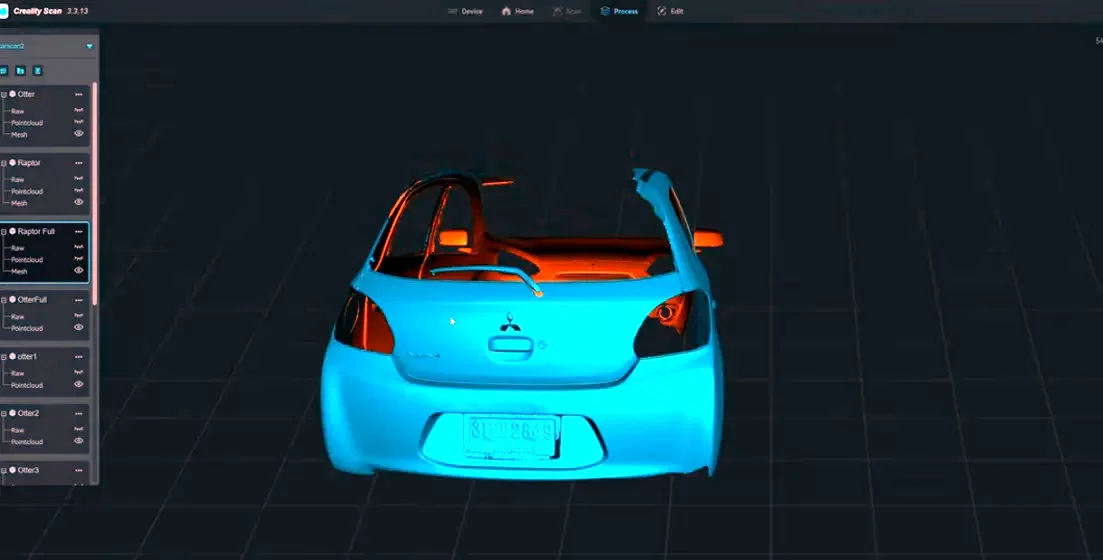

Немаловажно, что CR-Scan Raptor Pro обладает высокой степенью защиты от суровой окружающей среды, ему не страшен дождь и отрицательные температуры. Беспроводная передача данных не так быстра и надежна, как по кабелю, но позволяет не выносить нежный компьютер из помещения. Возможность работы на открытом воздухе иногда является определяющим фактором при выборе сканера.

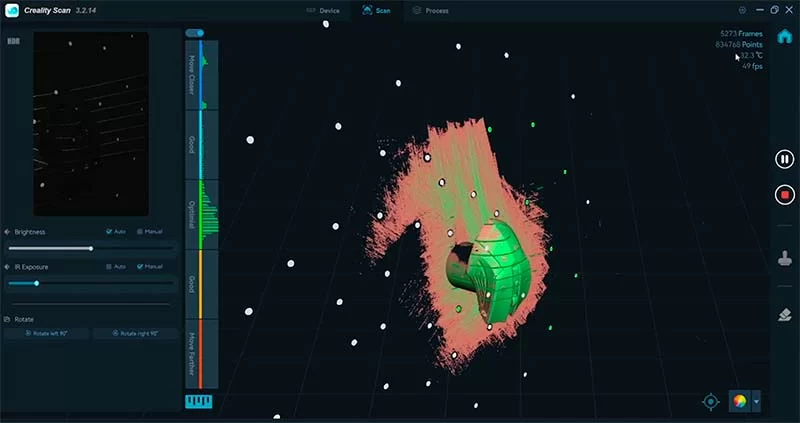

ПО - Creality Scan - достаточно простое в освоении и использовании. Минимум настроек и возможностей сделать что-то не так. Есть подсказки и исчерпывающая справочная система. Программа подскажет необходимые ракурсы и сама распознает окончание процесса сканирования, когда соберет все необходимые данные. После окончания автоматически производится “сшивание” облака точек в готовую 3D модель. Скорость обработки сильно зависит от размера объекта, его сложности, мощности вашего компьютера и может занимать до 20 минут.

Полученные высокоточные 3D модели можно использовать как угодно. От технических задач (например, для прототипирования, создания восстановленных деталей из фрагментов, таких как утративший целостность бампер от автомобиля) до художественных (например, скульптур, в том числе полноцветных, моделей для 3D игр и много чего еще).

Выводы

CR-Scan Raptor Pro - профессиональный 3D сканер, впечатляющий своей точностью, скоростью работы и удобством использования. Несмотря на среднюю строку положения в своем семействе, его возможностей с запасом хватит для подавляющего большинства применений любой сложности. Для домашнего использования его возможности даже избыточны и вряд ли когда-то пригодятся полностью, но если вы профессионал, которому нужен максимально надежный инструмент для сложных задач, при этом стабильно работающий в любых условиях, то вам следует обратить на CR-Scan Raptor Pro самое пристальное внимание.

Этот сканер нельзя назвать недорогим, но цена более чем соответствует качеству и оправдывает каждый вложенный в него рубль.
