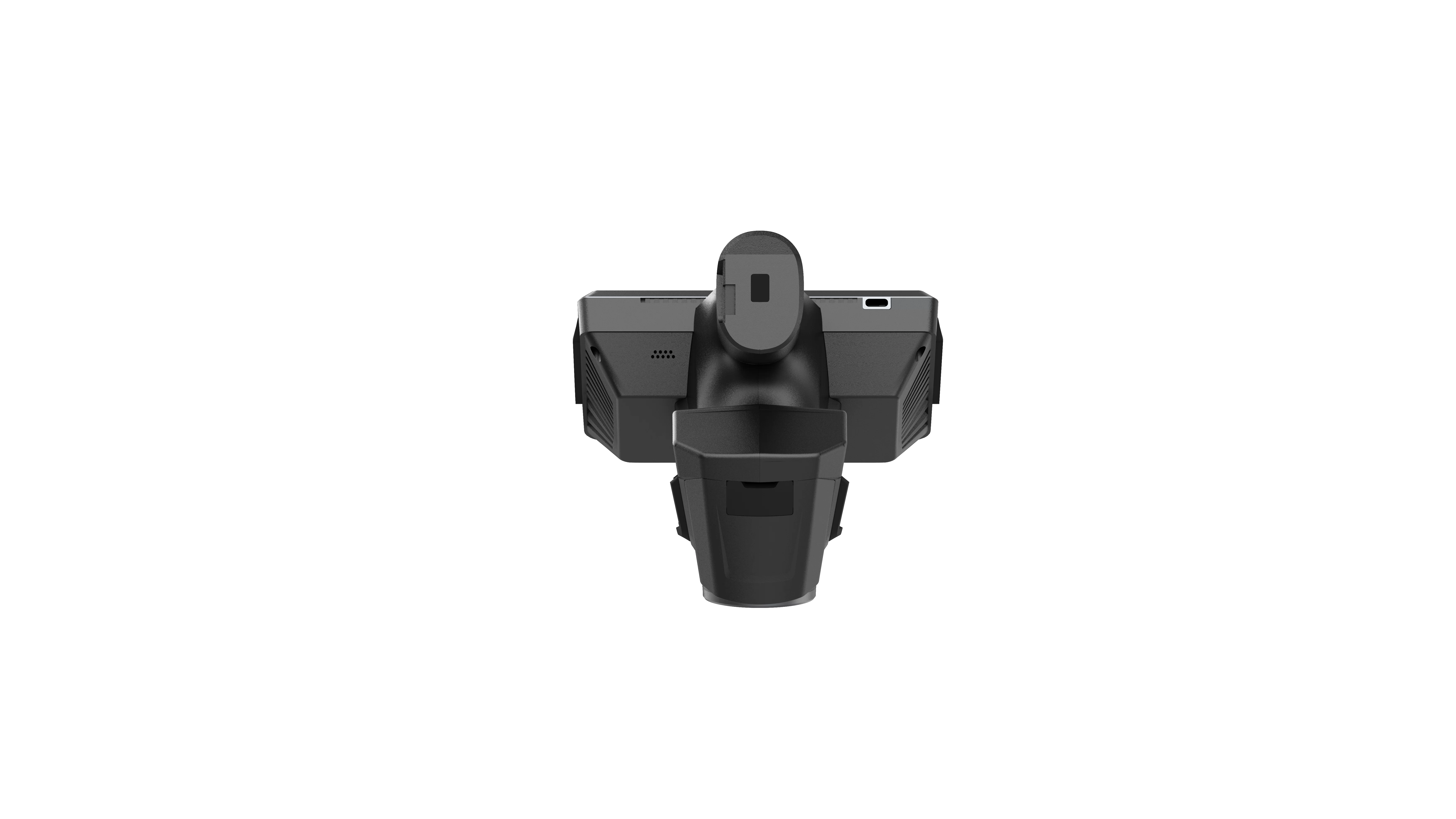

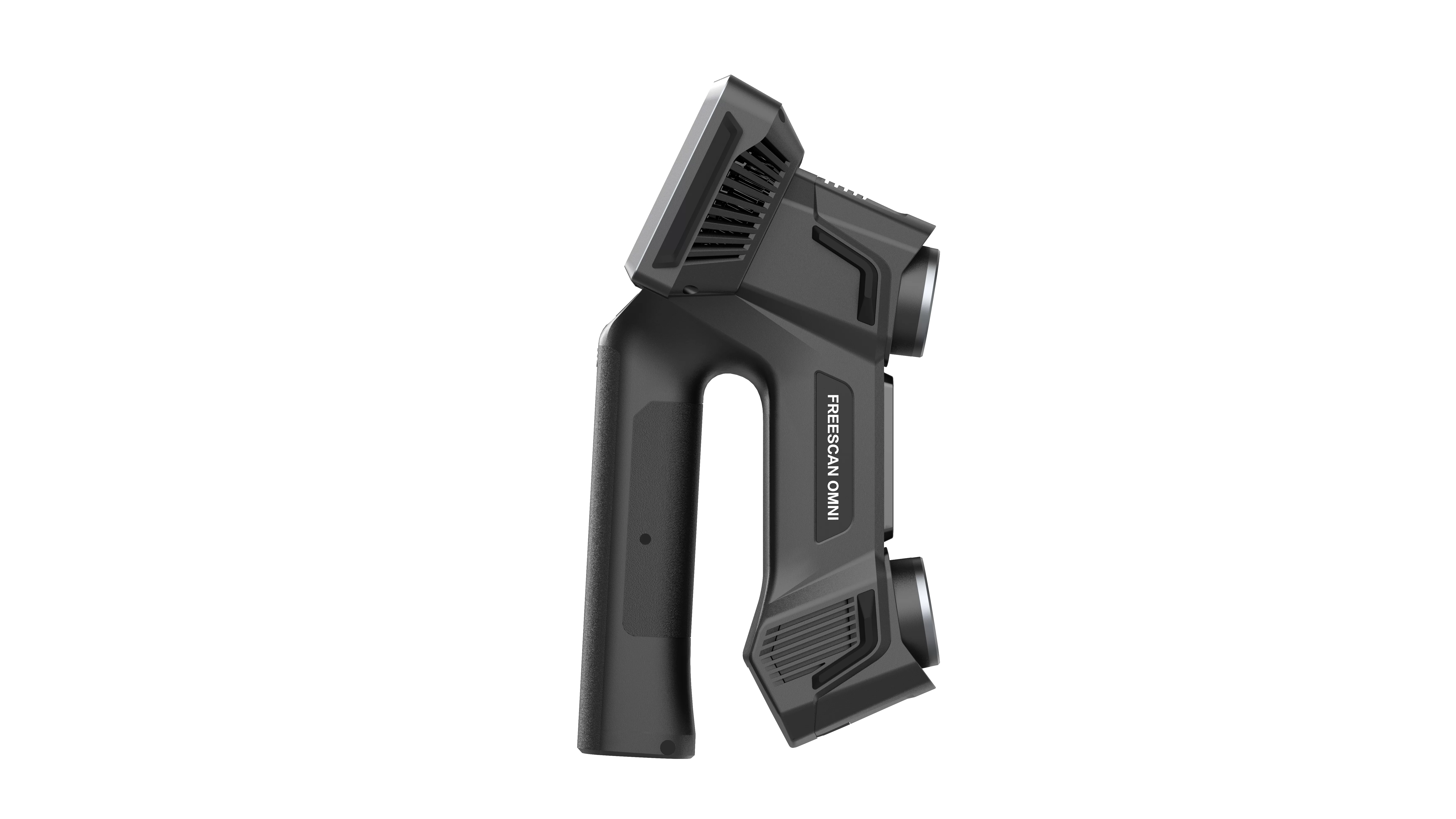

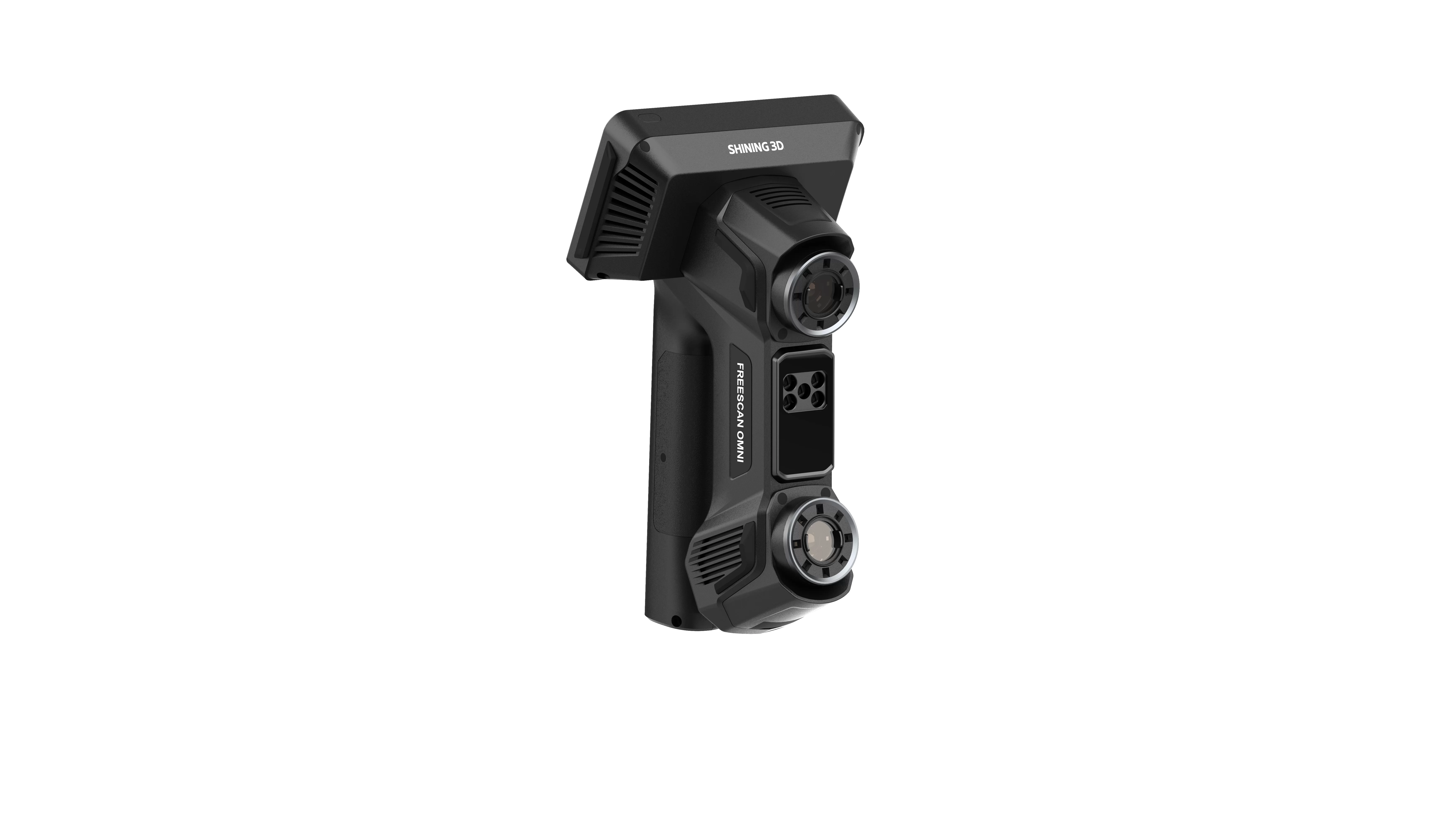

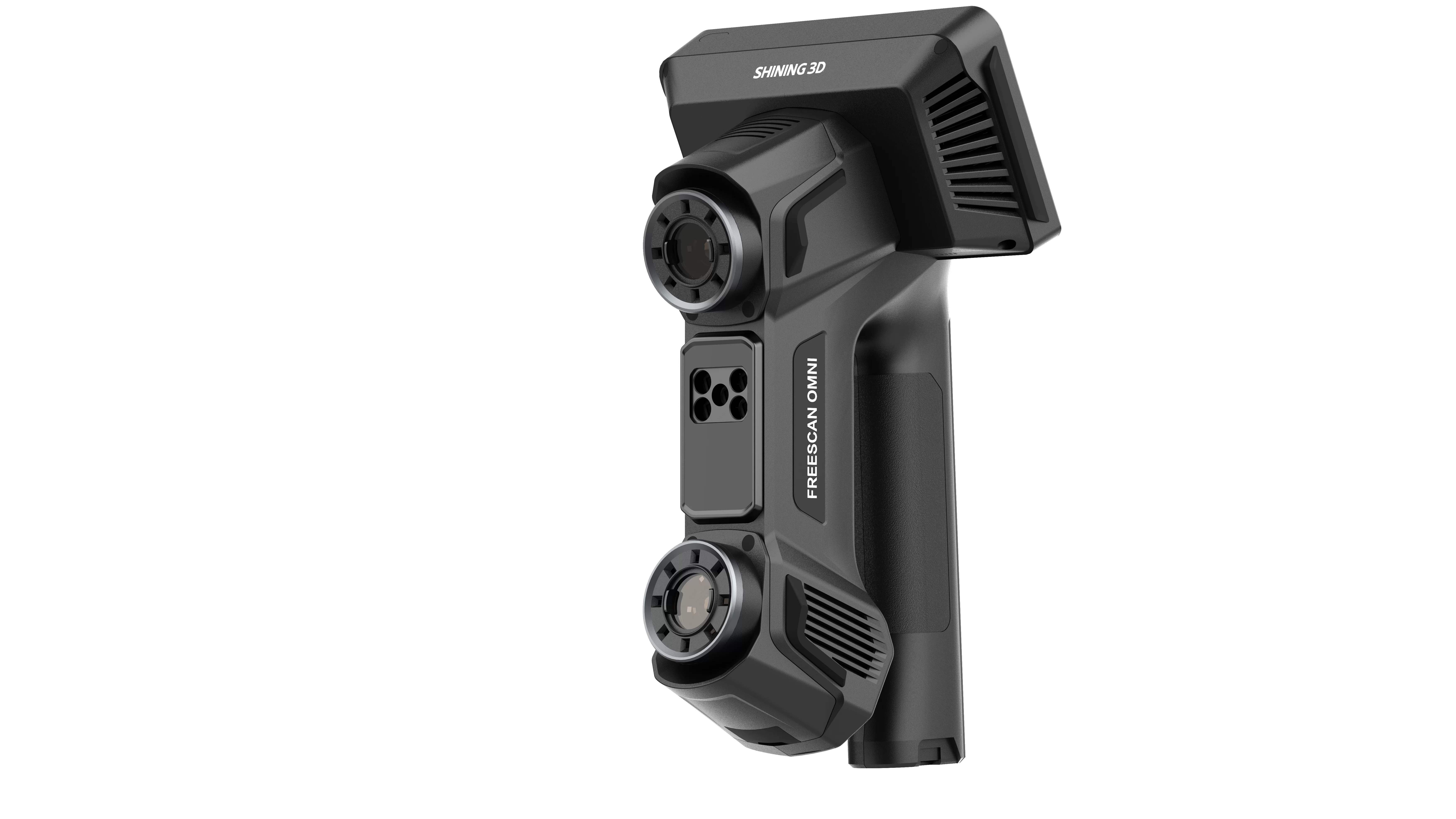

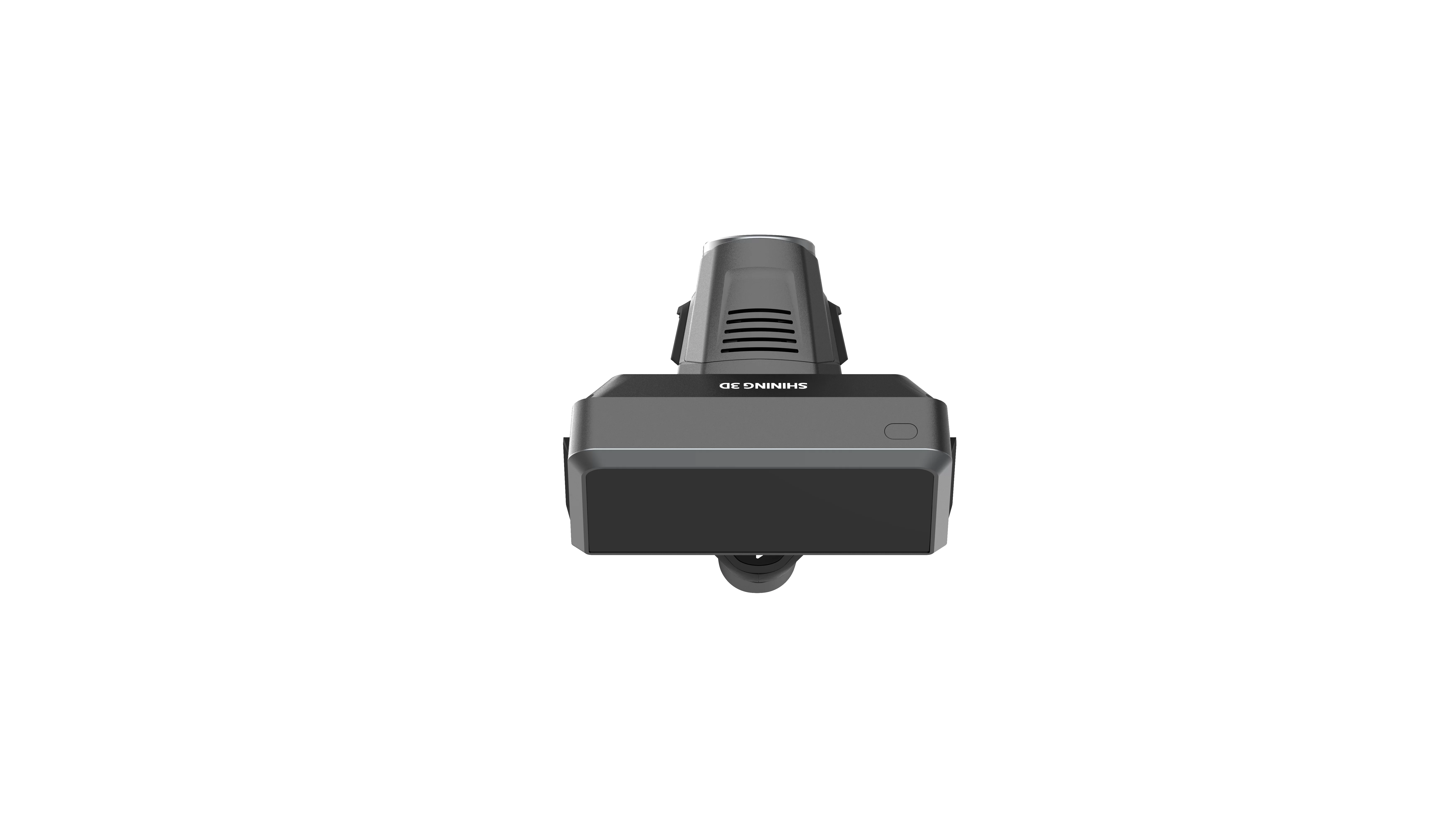

3D сканер Shining 3D FreeScan Omni

3D сканер Shining 3D FreeScan Omni — это первая в мире беспроводная автономная метрологическая 3D-система со встроенной функцией контроля качества «на месте» (standalone scan-to-inspect), не требующая подключения к компьютеру . Устройство разработано компанией Shining 3D Metrology и оснащено встроенным вычислительным блоком, сенсорным экраном и PTB-сертифицированным модулем трехмерной инспекции SHINING 3D Inspect . FreeScan Omni ориентирован на применение в производственных цехах для контроля качества, входного контроля деталей, технического обслуживания авиационной техники, сканирования кузовов автомобилей, турбинных лопастей и крупнолитейных изделий, а также для обратного инжиниринга . Устройство удостоено премии Red Dot Award 2026 за промышленный дизайн .

2. Точность и сертификация

FreeScan Omni обеспечивает максимальную точность 0,02 мм, что подтверждено сертификацией по стандартам VDI/VDE 2634 Part 3 и ISO 10360, прошедшей испытания в аккредитованной лаборатории ISO/IEC 17025 . Объёмная точность составляет 0,02 + 0,03 мм/м . При использовании встроенного модуля видеограмметрии объёмная точность повышается до 0,02 + 0,015 мм/м . Высокоскоростная видеограмметрия позволяет сканировать объекты размером до 10 метров без использования кодированных маркерных точек . Точность и повторяемость измерений гарантированы благодаря работе сертифицированной метрологической лаборатории Shining 3D, соответствующей требованиям CNAS и ISO/IEC 17025 .

3. Пять режимов сканирования и двойной источник света

Устройство оснащено гибридной оптической системой, объединяющей синий лазер и инфракрасный VCSEL-проектор, и поддерживает пять режимов сканирования для различных типов поверхностей и задач . Режим скоростного сканирования с 93 перекрестными синими лазерными линиями обеспечивает максимальную скорость захвата данных до 8 350 000 точек в секунду при частоте кадров до 20 кадров/с . Режим детализированного сканирования с 25 параллельными синими лазерными линиями предназначен для захвата сложной геометрии и мелких деталей с разрешением до 0,01 мм . Режим глубоких полостей с одной лазерной линией используется для сканирования отверстий и труднодоступных мест . Режим безмаркерного сканирования с инфракрасным VCSEL-излучением позволяет захватывать чёрные, глянцевые поверхности и человеческие тела без предварительного распыления матирующего спрея и наклейки маркеров . Дополнительный режим видеограмметрии (опционально) использует встроенные стереокамеры для высокоточной объёмной привязки при сканировании крупногабаритных объектов .

4. Полностью беспроводная конструкция и автономная работа

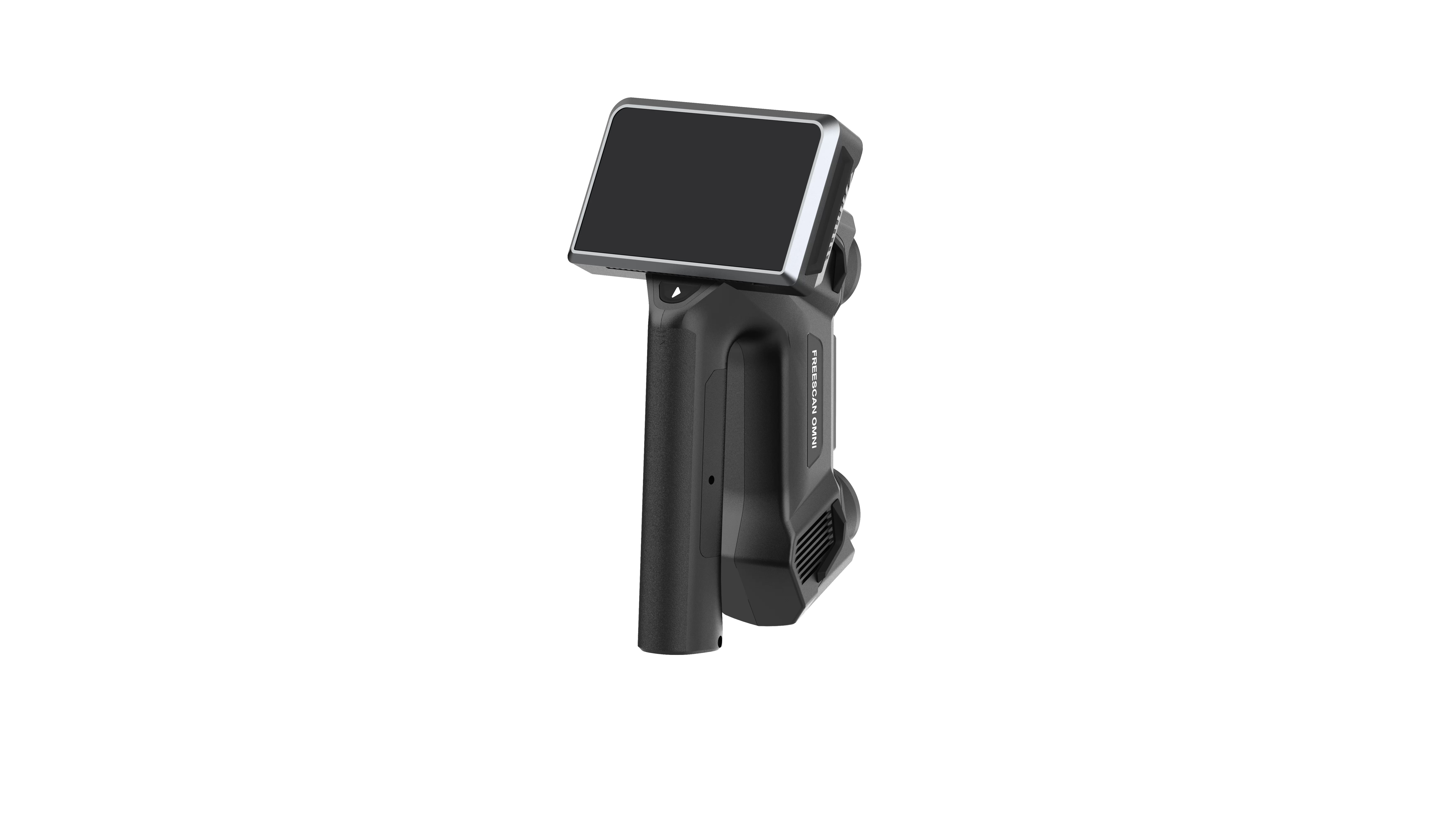

FreeScan Omni выполнен в форм-факторе «всё в одном» и не требует подключения к внешнему компьютеру или источникам питания для выполнения полного цикла работы — от сканирования до генерации инспекционного отчёта . Устройство оснащено 5,5-дюймовым сенсорным AMOLED-экраном, через который осуществляется управление всеми этапами процесса: сканированием, обработкой облака точек, генерацией полигональной сетки и проведением трёхмерной инспекции . Встроенный высокопроизводительный процессор и чипы edge computing обеспечивают всю необходимую вычислительную мощность непосредственно на устройстве . Вес сканера составляет не более 1,1 кг, что делает его удобным для длительной работы и транспортировки .

5. Инспекционный модуль SHINING 3D Inspect

На устройстве предустановлен метрологический инспекционный модуль SHINING 3D Inspect, сертифицированный немецким институтом PTB (Physikalisch-Technische Bundesanstalt) — аналогом NIST в США . Модуль позволяет выполнять полный цикл контроля качества непосредственно на сканере: загрузка CAD-модели, сравнение «сканированная деталь — CAD», анализ отклонений, контроль допусков GD&T и формирование протокола измерения — всё без подключения к компьютеру . Функция AI Feature Recognition автоматически распознаёт на отсканированной модели типовые геометрические элементы (отверстия, пазы, кромки, плоскостные участки) и предварительно загружает соответствующие шаблоны GD&T для быстрого анализа .

6. Smart Dock и варианты подключения

Для зарядки и передачи данных используется интеллектуальная док-станция Smart Dock, которая одновременно заряжает аккумулятор сканера и через Wi-Fi выполняет резервное копирование данных . Док-станция оснащена световой индикацией состояния: зелёный дыхательный свет — идёт зарядка, постоянный зелёный — зарядка завершена, постоянный оранжевый — ошибка зарядки, голубой свет — работа Wi-Fi-хотспота . Сканер поддерживает два режима работы: полностью автономный на устройстве и режим подключения к компьютеру (беспроводной или проводной) для использования дополнительного программного обеспечения и работы с большими объёмами данных .

7. Комплектация FreeScan Omni и Omni Lite

FreeScan Omni доступен в двух версиях, построенных на одинаковой аппаратной платформе . Флагманская версия FreeScan Omni включает в себя все функции: предустановленный инспекционный модуль SHINING 3D Inspect, поддержку видеограмметрии VPG и AI распознавание геометрических элементов . Облегчённая версия FreeScan Omni Lite имеет ту же аппаратную основу и метрологическую точность, но поставляется без предустановленных функций инспекции, видеограмметрии и AI Feature Recognition — эти модули могут быть добавлены позже по мере роста потребностей .

8. Программное обеспечение и системные требования

Управление сканером осуществляется через встроенное программное обеспечение FreeScan Omni (интерфейс на 5,5-дюймовом сенсорном экране) . Для режима подключения к компьютеру доступно программное обеспечение FreeScan для Windows 10/11 (64-bit), которое обеспечивает расширенные возможности обработки данных, интеграцию с CAD/CAE-системами и работу с профессиональными инспекционными пакетами, такими как Geomagic Control X, PolyWorks Inspector, а также ПО для обратного инжиниринга EXModel Pro и Geomagic Design X . Рекомендуемые системные требования для ПК: операционная система Windows 11 Pro (64-bit), процессор Intel i7-136650 HX, оперативная память 64 ГБ DDR5, видеокарта NVIDIA RTX 4060 или выше с объёмом видеопамяти не менее 12 ГБ, порт USB 3.0 . Наличие дискретной видеокарты NVIDIA является обязательным условием для работы программного обеспечения . Экспорт моделей осуществляется в форматах STL, OBJ, PLY, ASC, P3 и 3MF .

9. Условия эксплуатации и сертификация

Устройство предназначено для работы в полевых и производственных условиях, включая цеха, открытые площадки и труднодоступные места . Диапазон рабочих температур — от 0°C до 40°C, влажности — от 10% до 90% (без конденсации). Сканер имеет степень защиты IP50, что обеспечивает устойчивость к пыли . Питание осуществляется от сменных аккумуляторных батарей, также поддерживается работа от внешнего power bank через порт USB Type-C . Поддержка функции горячей замены аккумуляторов позволяет продолжить работу без выключения устройства при смене батареи. Все лазерные излучатели относятся к Class II (безопасны при случайном кратковременном попадании в глаза, но не допускают длительного направленного облучения). Устройство сертифицировано по стандартам CE, FCC, ROHS, WEEE, KC, FDA, UKCA, TELEC и TiSAX .

10. Комплектация

Стандартная комплектация FreeScan Omni включает: сам 3D сканер, сенсорную панель управления, интеллектуальную док-станцию Smart Dock, сменные аккумуляторные батареи, блок питания с кабелями, USB-кабель, калибровочную плату, транспортировочный кейс, а также предустановленное программное обеспечение с лицензией . В зависимости от версии комплектации также могут поставляться комплект маркерных точек для традиционного трекинга и краткое руководство пользователя.
