Назначение транзисторов

Транзистор - электронная “кнопка” в цепи питания, которая нажимается не пальцем, а электрическим сигналом, например от контроллера, что позволяет управлять сильным импульсом при помощи слабого. Также применяется для преобразования и коммутации электрических сигналов, что широко используется в электронных устройствах любой сложности, в том числе в микросхемах, в качестве атомарного триггера и так далее.

Как правило, у транзистора имеется три ноги: для входа, для выхода и для управляющего сигнала.

В DIY-разработках чаще всего используются транзисторы в двух корпусах: ТО-92 для небольших нагрузок и ТО-220 - более крупный и более мощный.

Транзисторы бывают двух типов: биполярные и полевые, каждый из которых имеет свои особенности, преимущества и недостатки.

---

Биполярные транзисторы.

Простое, надежное, компактное и недорогое устройство. Три контакта имеют следующие названия и назначения:

• Коллектор - контакт для мощного положительного тока, которым следует управлять.
• Эмиттер - контакт для “земли” мощного тока, на который открывается или закрывается транзит в зависимости от состояния Базы.
• База - та самая “кнопка”, подавая небольшой ток на которую можно разблокировать связь коллектор-эмиттер, а заземлив его - заблокировать.

Простейшая схема подключения биполярного транзистора выглядит так:

В роли затвора, в нашем случае, чаще всего выступает пин Ардуино. Токоограничивающий резистор нужен для того, чтобы этот самый пин не сгорел, так как при подаче сигнала этот контакт замкнется на землю. Для этой цели достаточно резистора номиналом от 180 Ом.

Основной характеристикой биполярного транзистора является является коэффициент усиления hfe, соотношение между управляющим током и током нагрузки:

Ice = Ibe * hfe

Давайте рассчитаем, какой ток можно пропустить через типовой транзистор bc337 в корпусе ТО-92. Согласно даташита, коэффициент усиления такого транзистора составляет от 160 до 400, возьмем 300 как разумно-оптимальный. Примем номинал токоограничивающего резистора за 1 кОм, значит на базе получим ток:

Ibe = V/R = 5/1000 = 0.005 А

Вычисляем максимальный управляемый ток при помощи нехитрой формулы:

Ice = 5 мА * 300 = 1500 мА

Ответ: при помощи транзистора bc337 мы (теоретически) можем управлять нагрузкой до 1.5 А. При более высокой нагрузке транзистор откроется не полностью, “лишняя” часть пойдет на нагрев и транзистор быстро сгорит.

К основным характеристикам биполярного транзистора также можно причислить максимальное напряжение коллектор-эмиттер и максимальный ток через коллектор. Для нашего примера bc337 эти параметры, соответственно, 50 В и 0.8 А. Получается, что расчетные 1.5 А мы пропускать через этот транзистор все-таки не сможем, максимум 0.8. Поэтому, перед выбором транзистора, обязательно изучите его характеристики и свойства нагрузки.

Биполярные транзисторы выпускаются в двух разновидностях: NPN и PNP.

Транзистор из рассмотренного выше примера - NPN (Negative-Positive-Negative), такие более эффективны, а значит и распространены. PNP-транзисторы работают по обратной логике: при заземлении базы открываются, при подаче на нее питания закрываются.

---

Полевые транзисторы

Полевый транзисторы позволяют управлять гораздо более мощными нагрузками, при тех же размерах корпуса. В отличие от биполярных транзисторов, ток через затвор полевых не проходит, он изолирован от главной нагрузки, управление происходит только при помощи напряжения, а значит токоограничивающий резистор для них не нужен.

Названия и назначения контактов:

• Сток - для подачи управляемой нагрузки;
• Исток - для заземления, связь с которым открывается или закрывается в зависимости от состояния затвора;
• Затвор - управляющий контакт, подаем напряжение - открываем транзистор, заземляем - закрываем.

Простейшая схема подключения полевого транзистора выглядит очень похоже:

Основными характеристиками полевого транзистора являются:

• Максимальное напряжение сток-исток;
• Максимальный ток через сток;
• Сопротивление сток-исток;
• Рассеиваемая мощность;

Недостатком полевого транзистора является то, что часть пропускаемой мощности в нем превращается в тепло, потому рассеиваемая мощность является таким важным параметром. Выделяемая мощность - это напряжение в квадрате, умноженное на сопротивление сток-исток, если она превысит допустимое, транзистор перегреется и выйдет из строя.

Наиболее известная разновидность полевого транзистора - MOSFET, чаще всего в DIY используются именно они. Особое внимание обратите на транзисторы с буквой L в маркировке, например IRLZ44n, они очень удобны для работы с контроллерами благодаря логическому уровню управления. Это значит, что для полного открытия гарантированно хватит сигнала с пина, обычно это от 2,5 В и выше. Максимальный ток сток-исток таких транзисторов многократно больше, чем у биполярных, в случае IRLZ44n это аж 45 А, против 0,8 А у bc337. Поэтому для управления серьезной нагрузкой рекомендуется использовать именно их.

---

Пример

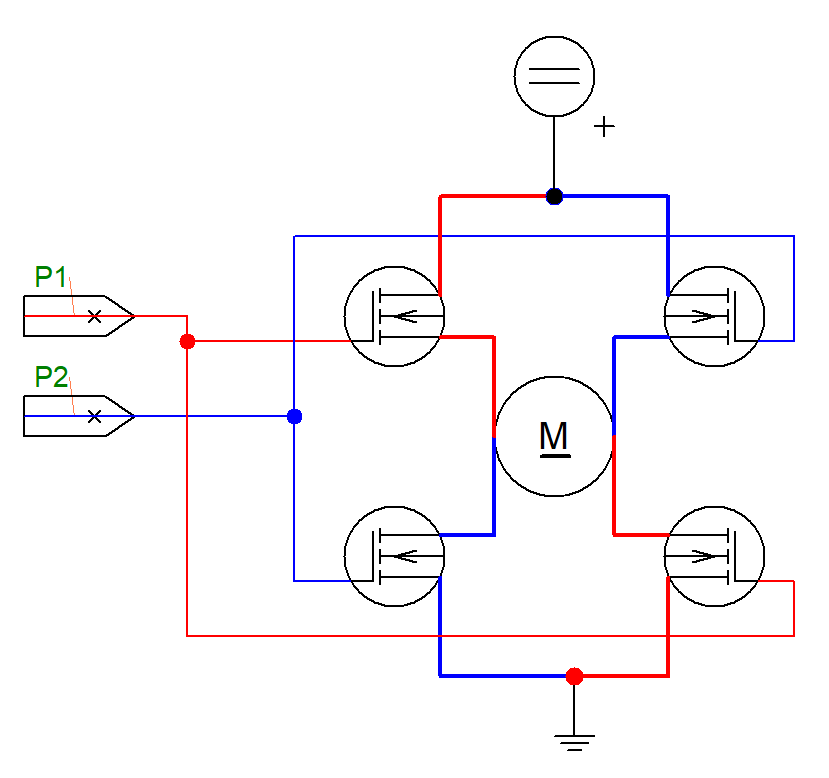

Рассматривать применение транзисторов в качестве простого выключателя мы здесь не будем, тем более, что такие схемы уже приведены выше. Давайте попробуем сделать из них что-то более сложное и полезное. Например, управление асинхронным электромотором с возможностью реверса. Для этого применим схему подключения, известную как Н-мост. Простейший вариант будет выглядеть так:

Для запуска мотора в одном направлении, подаем на первый пин единицу, на второй ноль. Нетрудно заметить на схеме, что при этом ток пойдет по красной линии, плюс на левый контакт мотора, минус на правый. Если выставим состояние пинов в обратное положение, ток пойдет по синей линии и мотор будет крутиться в противоположном направлении. Если оба пина выставить в одинаковое положение, мотор вращаться не будет, так как на его контактах будет отсутствовать разница потенциалов.

Можно обойтись и одним пином, для этого подключить второй управляющий контакт через логический инвертор, как пример - микросхему 74HC04, которая превращает ноль в единицу и наоборот. Тогда на пинах всегда будет разноименный сигнал и мотор будет вращаться в ту или другую сторону, в зависимости от подключения и состояния единственного управляющего пина.

---

Вывод

Транзистор - очередной элементарный “кирпичик”, один из базовых элементов электроники, наряду с резистором и конденсатором и диодом. Комбинацией этих “кубиков” создается подавляющее количество электронных схем. Знать эти элементы, их свойства, разновидности и уметь ими пользоваться должен каждый DIY-мастер.
