Вентилятор охлаждения модели для 3D принтера Creality Ender 3 V4

Вентилятор охлаждения модели (Model Fan Cooling Module / Part Cooling Fan) для 3D принтера Creality Ender-3 V4 — это оригинальный сменный узел, расположенный на печатающей голове и отвечающий за обдув свежеотпечатанных слоёв пластика. Его основная задача — обеспечивать быстрое и равномерное застывание филамента сразу после выхода из сопла. Это критически важно для качественной печати нависаний, мостов и мелких деталей, а также для сохранения точной геометрии модели и предотвращения деформации. Без эффективного охлаждения пластик может «плыть», что приводит к неровной поверхности, нитеобразованию и потере размеров.

2. Технические характеристики и ключевые особенности

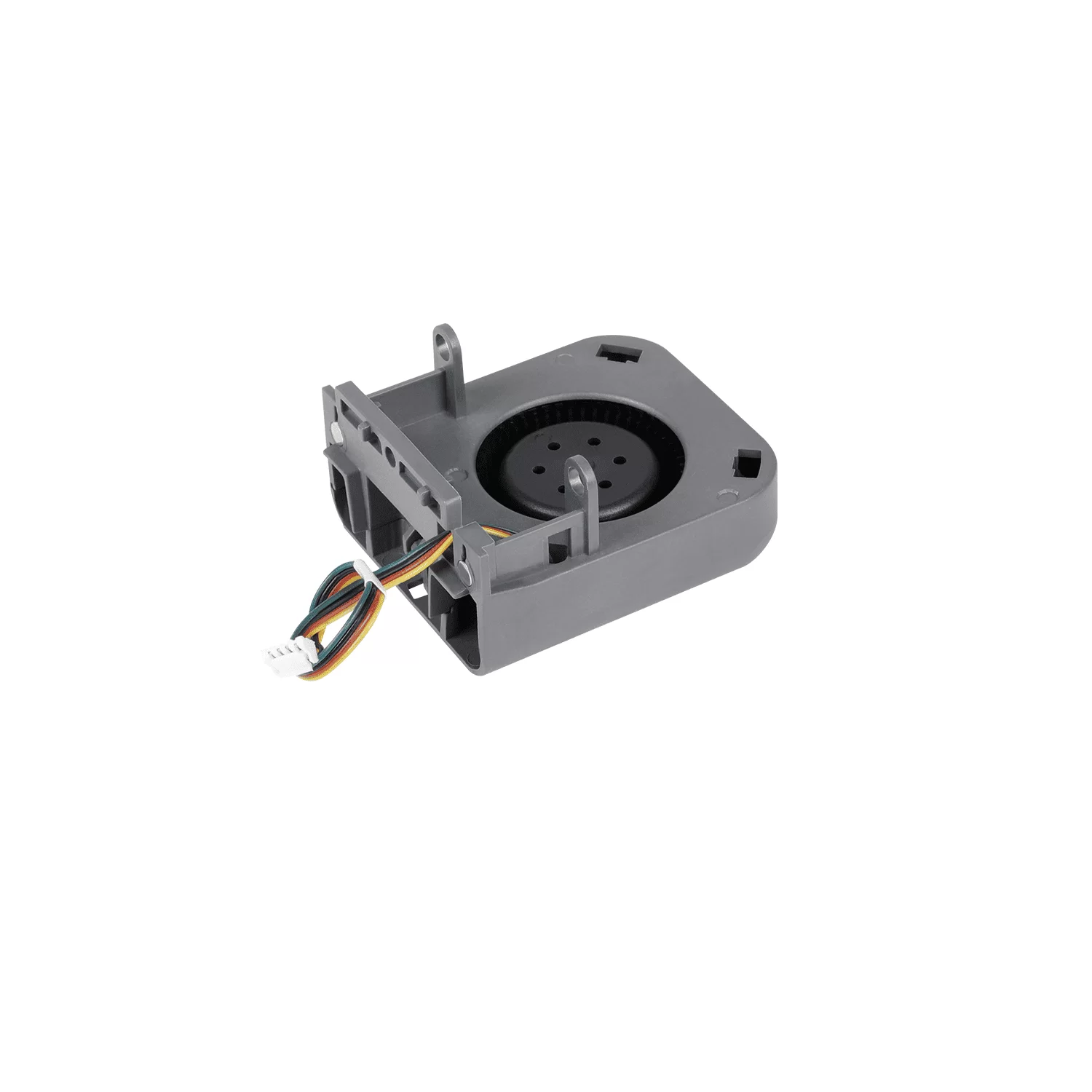

Узел представляет собой центробежный (турбинный) вентилятор, который создаёт направленный и мощный поток воздуха, подаваемый непосредственно на зону печати через воздуховод в крышке сопла. Вентилятор оснащён 4-контактным разъёмом с ШИМ-управлением (PWM), что позволяет принтеру точно регулировать скорость вращения в зависимости от типа материала (PLA, PETG, TPU и др.) и требований к печати. Использование качественных подшипников и сбалансированной крыльчатки обеспечивает низкий уровень шума и вибраций даже на максимальных оборотах. Оригинальный артикул производителя — 4004110140. Вес нетто составляет 37 граммов, вес брутто — 87 граммов, размеры упаковки — 120 × 75 × 75 мм.

3. Совместимость

Вентилятор охлаждения модели разработан специально для принтера Creality Ender-3 V4 (включая версию Combo). Он устанавливается на печатающую голову в штатное посадочное место и подключается к плате управления через предварительно подготовленный разъём, не требуя пайки или доработок. Данный компонент не подходит для других моделей серии Ender, таких как Ender-3 V2, V3 или V3 SE, так как имеет другой типоразмер и конфигурацию крепления.

4. Когда требуется замена

Замена вентилятора охлаждения модели рекомендуется при появлении следующих признаков, которые описаны в официальном руководстве Creality:

• Недостаточное охлаждение модели: на отпечатках заметны деформации нависаний, плохое качество мостов, оплавленный вид мелких деталей.

• Вентилятор не вращается или вращается неравномерно: после установки скорости 100% в меню принтера лопасти не вращаются или вращаются с перебоями.

• Отсутствие воздушного потока: при поднесении руки к выходному отверстию не ощущается поток воздуха.

• Посторонний шум: появление гула, треска или других нехарактерных звуков при работе.

Перед заменой необходимо полностью отключить принтер от сети и дать ему остыть. После установки нового вентилятора рекомендуется проверить его работу через меню управления и убедиться, что поток воздуха направлен на модель.
