Вентилятор охлаждения радиатора хотэнда для 3D принтера Creality Ender 3 V4

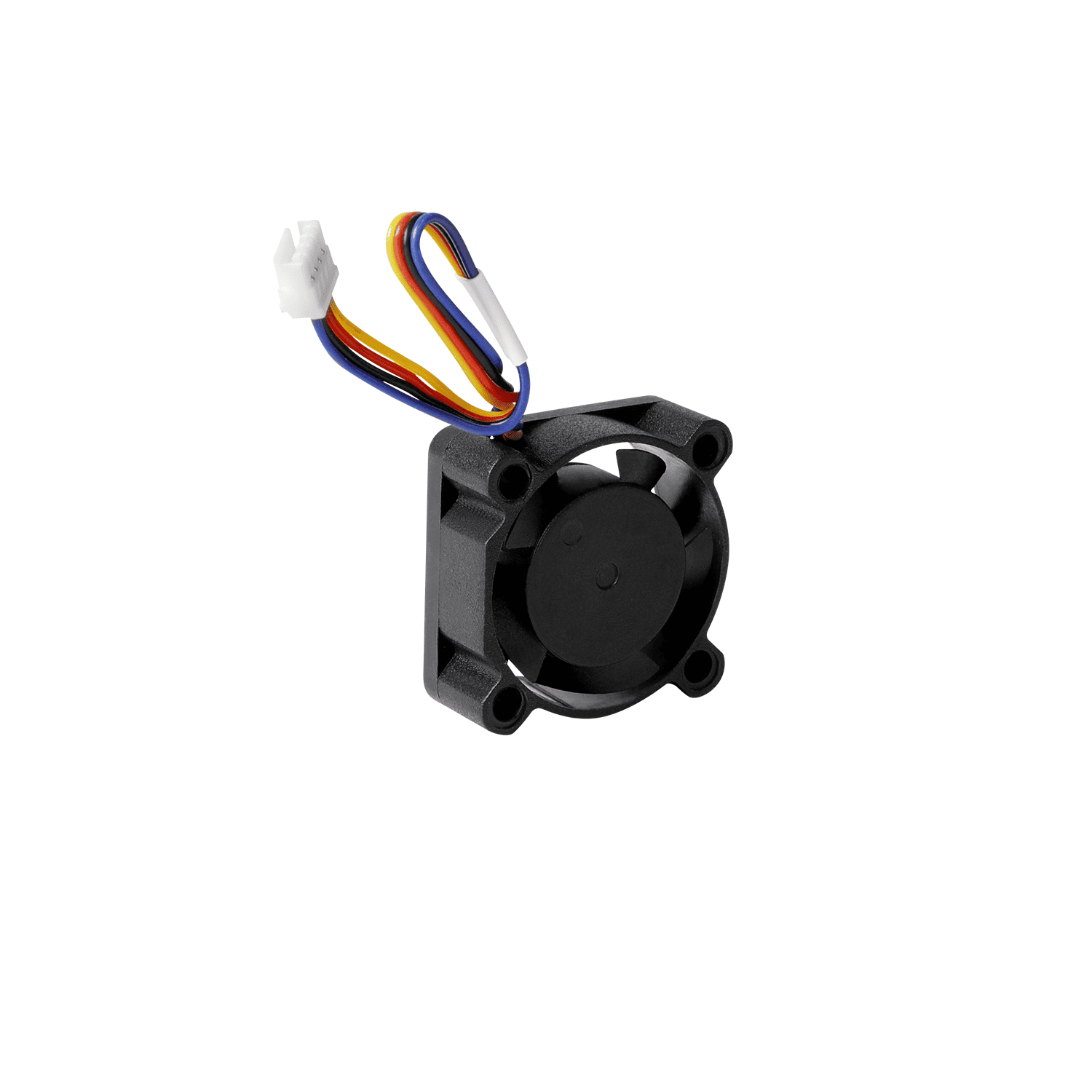

Вентилятор охлаждения радиатора хотэнда (Heat Break Fan / Hotend Cooling Fan) для 3D-принтера Creality Ender-3 V4 — это оригинальный осевой вентилятор, предназначенный для отвода тепла от радиатора (heat sink) и теплобарьера (heat break) печатающей головы. Его основная задача — не давать теплу от нагревательного блока подниматься вверх по тракту подачи филамента. Без эффективного охлаждения этой зоны пластик начинает размягчаться раньше времени, что приводит к тепловому заклиниванию (heat creep), недостаточному усилию подачи и, как следствие, к недодавливанию или полному прекращению экструзии. Данный вентилятор является штатным компонентом для Ender-3 V4 и не путается с вентилятором обдува модели (Part Cooling Fan), который выполняет противоположную функцию — охлаждает свежеотпечатанные слои.

2. Технические характеристики и ключевые особенности

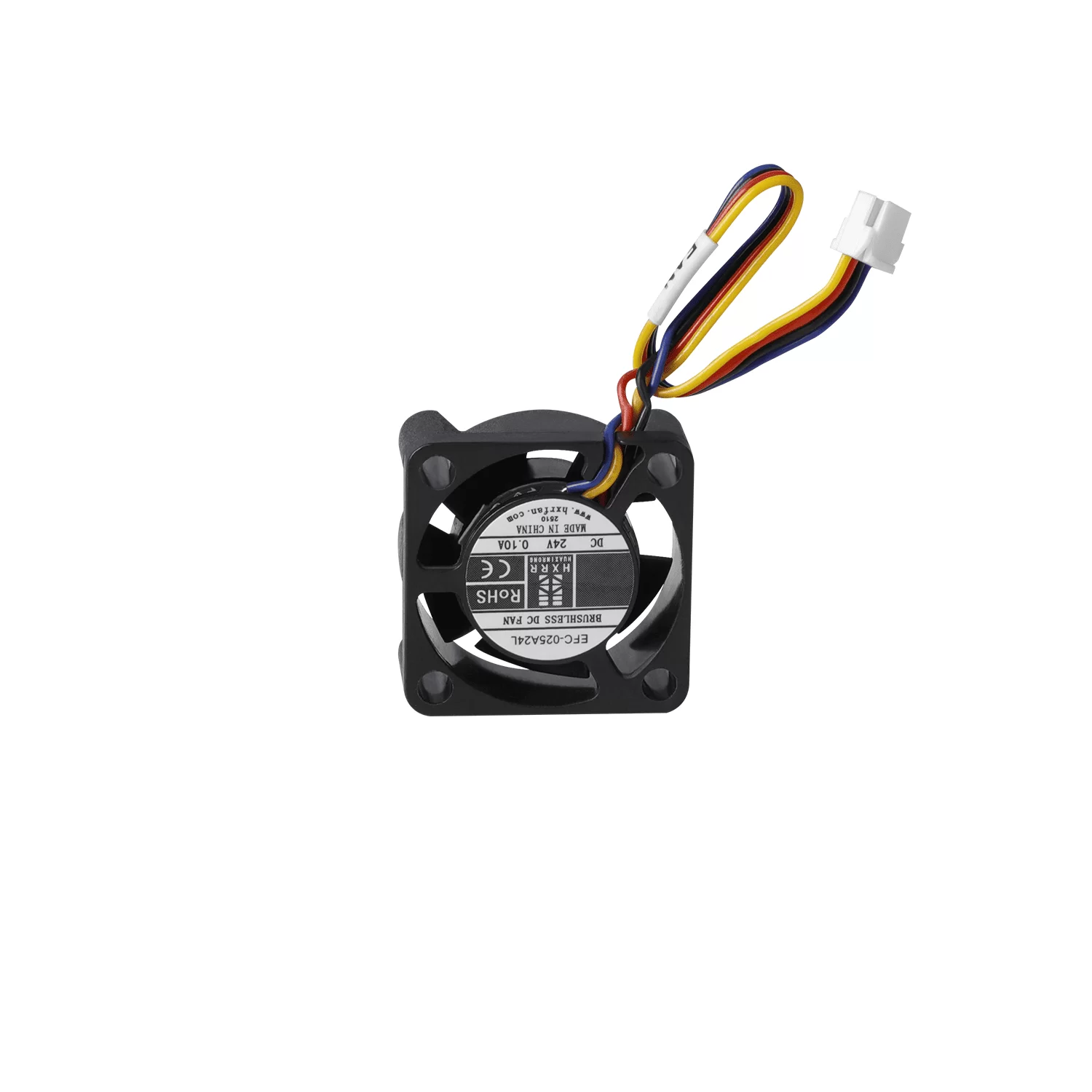

Вентилятор имеет типоразмер 2510 (25 × 25 × 10 мм), работает от напряжения 24 В и оснащён 4-контактным разъёмом с поддержкой ШИМ-управления (PWM). Использование ШИМ позволяет принтеру точно регулировать скорость вращения в зависимости от температуры хотэнда, обеспечивая стабильную работу и энергоэффективность. В вентиляторе применён гидравлический подшипник (Hydraulic Bearing), который обеспечивает низкий уровень шума и вибраций, а также увеличенный срок службы по сравнению со стандартными подшипниками скольжения. Двигатель выполнен из высокотемпературных материалов, а лопасти — из износостойкого пластика, что продлевает срок службы вентилятора более чем в два раза. Номинальная скорость вращения составляет 12 000 об/мин.

3. Совместимость

Вентилятор разработан специально для принтера Creality Ender-3 V4 (включая версию Combo) и является прямой OEM-заменой штатного компонента. Он не подходит для других моделей серии Ender, таких как Ender-3 V2, V3 или V3 SE, так как имеет другой типоразмер и конфигурацию разъёма. Оригинальный артикул производителя — 4004110139.

4. Когда требуется замена и диагностика

Замена вентилятора рекомендуется при появлении следующих признаков, которые описаны в официальном руководстве Creality:

• Недостаточная экструзия или её отсутствие: пластик плавится внутри теплобарьера из-за его перегрева, что приводит к недостаточному усилию подачи.

• Вентилятор не вращается или вращается с перебоями: для проверки нагрейте сопло до 35 °C и наблюдайте за вращением осевого вентилятора. Если он не крутится или издаёт посторонние звуки, его необходимо заменить.

• Посторонний шум: гудение, треск или другие нехарактерные звуки при работе.

Перед заменой необходимо полностью отключить принтер от сети. Ориентировочное время замены составляет 10–15 минут. После установки нового вентилятора проверьте его работу, нагрев сопло до температуры выше 60 °C (в этот момент вентилятор должен начать вращение) и убедитесь, что поток воздуха направлен на радиатор хотэнда.
