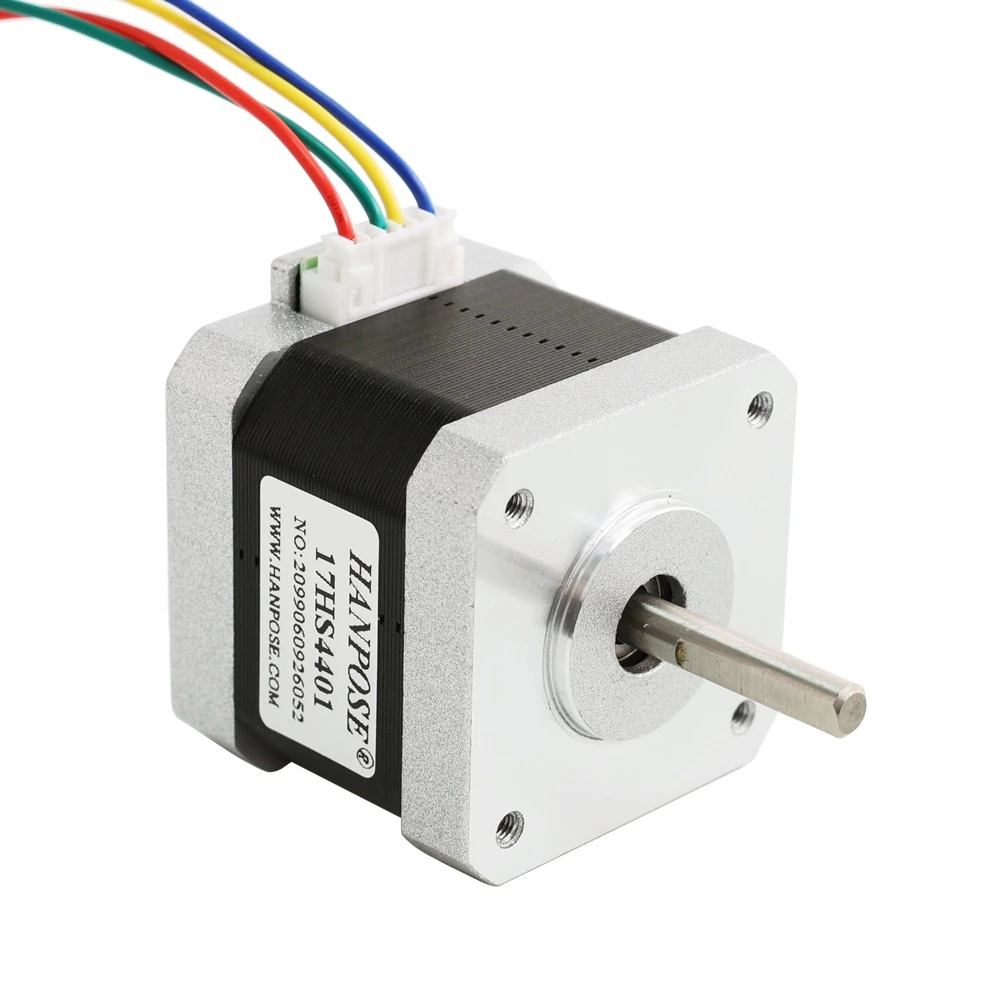

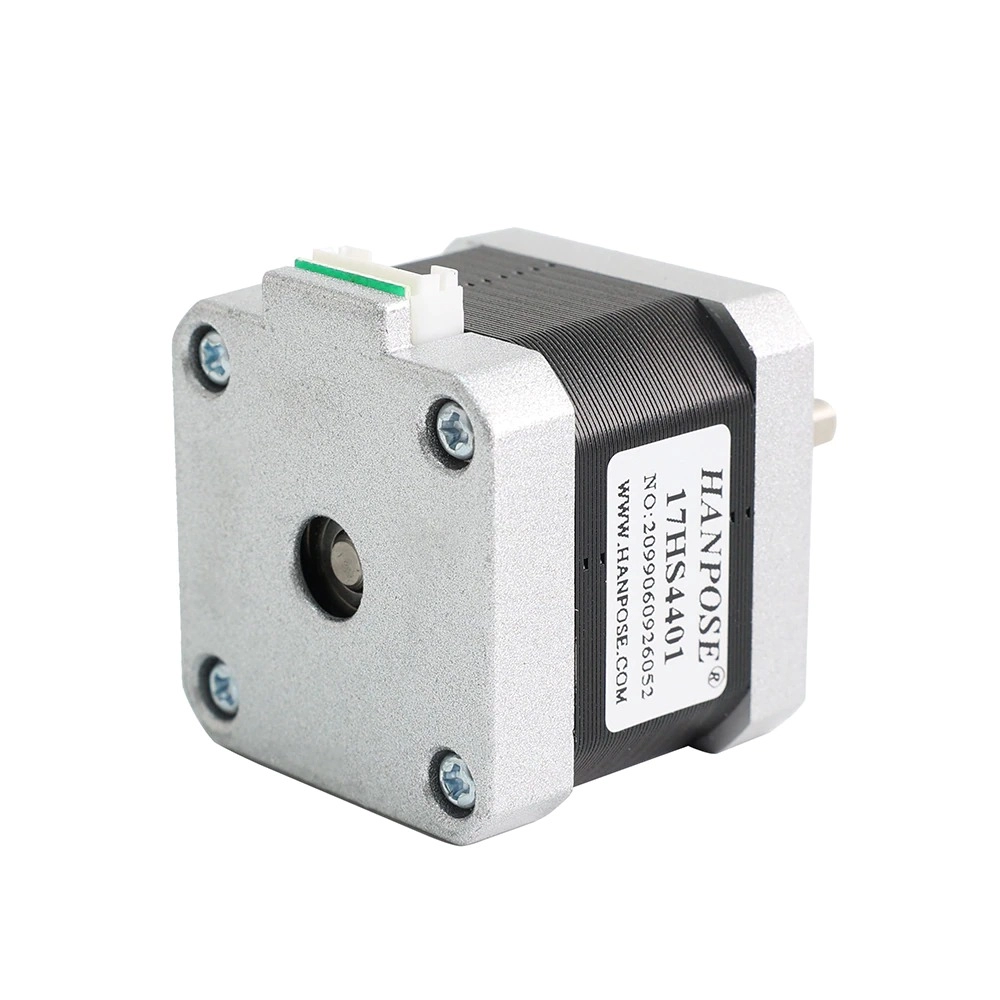

Шаговый двигатель Nema 17, 42HS40-1704

Описание шагового двигателя Nema 17 модели 42HS40-1704

Двухфазный шаговый двигатель NEMA17 широко применяется в 3D принтерах, станках ЧПУ и других автоматизированных механизмах для создания вращательного движения, которое можно преобразовать в поступательное. В частности, в конструкциях 3D-принтеров шаговые двигатели используются для управления движением по осям и привода экструдера, который осуществляет подачу пластика. Вал nema 17 вращается дискретно на заданное кол-во шагов, каждый из которых является частью полного оборота вала вокруг своей оси. Для передачи крутящего момента вала шагового двигателя используются различные соединительные муфты. Шаговый двигатель Nema 17 серии 17HS4401 оснащен коннектором, что облегчает его подключение.

---

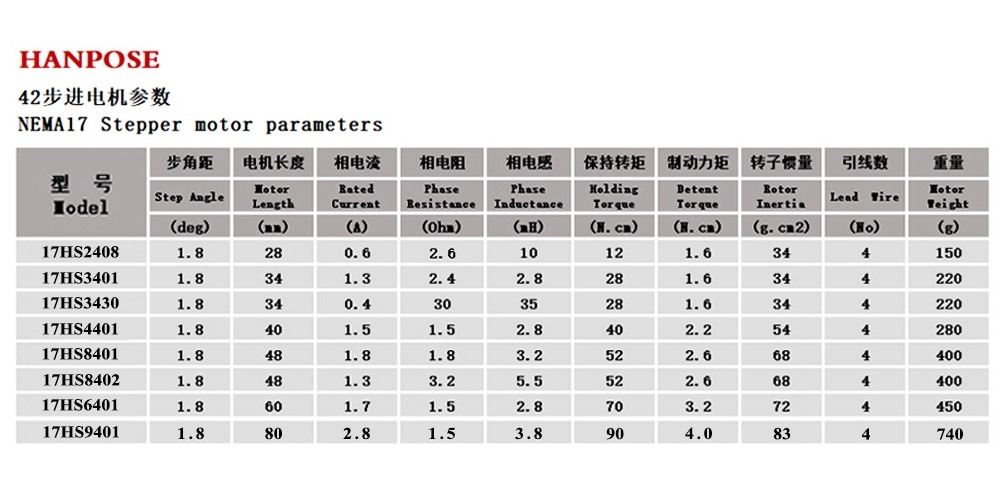

Технические характеристики Nema 42HS40-1704

• Модель: 42HS40-1704
• Угловой шаг: 1.8° ±5% (1 оборот - 200 шагов)
• Число фаз: 2
• Диапазон рабочих температур: -20°С / +85°С
• Номинальный ток: 1.5 А
• Номинальное напряжение: 3.6 В DC

• Сопротивление фазы: 2.4 ±15% Ом
• Индуктивность фазы: 3,7 ±20% мГн
• Крутящий момент: 0.4 Н x м (4 кг x см)
• Сопротивление изоляции: 100 МОм
• Электрическая прочность: 600 В AC
• Диаметр вала: 5 мм
• Длина вала: 24 мм
• Разъем: 4 PIN
• Длина кабеля: 1 м

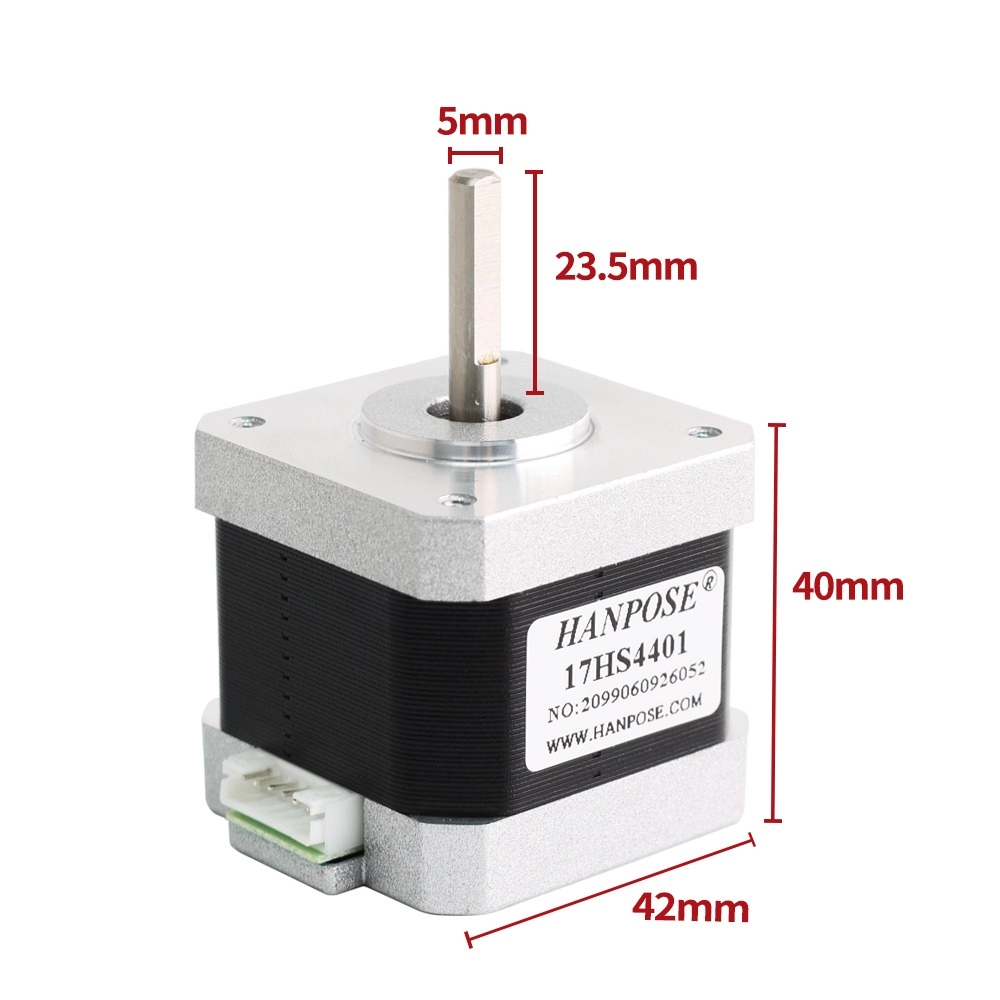

• Габариты корпуса: 42.3×42.3×40 мм
• Расстояние между отверстиями для фиксации: 31 мм
• Масса: 0.28 кг

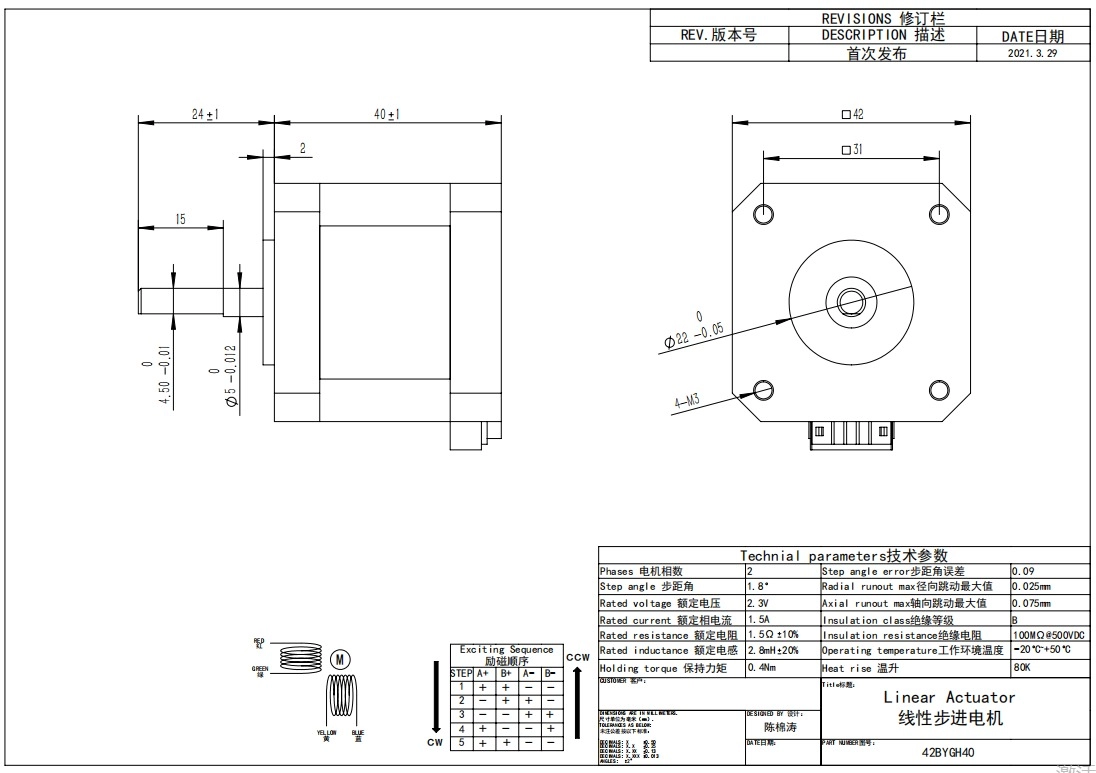

На рисунке ниже все значения указаны в миллиметрах.

---

Комплектация

• Шаговый двигатель Nema 17 с коннектором 42HS40-1704 x1 шт
