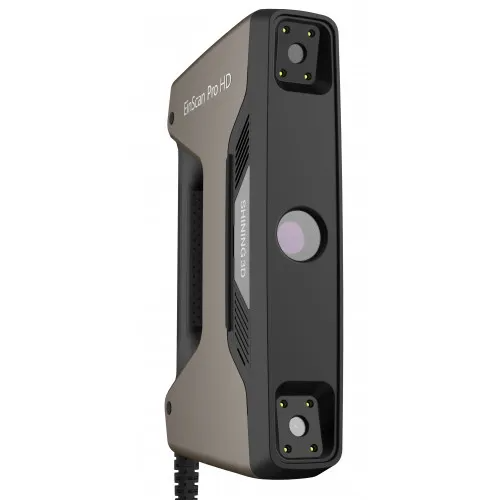

3D сканер Shining 3D EinScan Pro HD

3D сканер Shining 3D EinScan Pro HD — это многофункциональное портативное устройство, предназначенное для высококачественной 3D-оцифровки объектов размером от 30 до 3000 мм. Модель является усовершенствованным представителем серии EinScan Pro, предлагая повышенное разрешение и точность в режиме ручного сканирования, ранее достижимые только при стационарном сканировании. Устройство ориентировано на профессионалов в области обратного инжиниринга, контроля качества, промышленного дизайна, а также для использования в автомобилестроении, медицине, оцифровке культурного наследия и создании цифрового контента. EinScan Pro HD сочетает в себе лёгкий вес (1,13 кг), эргономичный дизайн и модульную конструкцию, что позволяет легко транспортировать устройство и использовать его в различных условиях.

2. Технические характеристики и точность

Устройство оснащено источником белого LED-света, безопасным для глаз человека. Основные параметры точности в различных режимах:

· Ручное детализированное сканирование (Handheld HD Scan): точность до 0,045 мм, объёмная точность 0,045 мм + 0,3 мм/м, скорость 10 кадров/с (3 000 000 точек/с), пространственный шаг 0,2–3 мм.

· Ручное быстрое сканирование (Handheld Rapid Scan): точность до 0,1 мм, объёмная точность 0,1 мм + 0,3 мм/м, скорость 30 кадров/с (1 500 000 точек/с), пространственный шаг 0,25–3 мм.

· Стационарное сканирование (Fixed Scan) с поворотным столом: однокадровая точность 0,04 мм, пространственный шаг 0,24 мм.

Область одного снимка составляет 209×160 мм — 310×240 мм, глубина резкости — ±100 мм, рабочее расстояние — 510 мм. Сканер поддерживает передачу данных через USB 3.0 и совместим с операционной системой Windows 10 (64-bit).

3. Режимы сканирования и выравнивания

EinScan Pro HD поддерживает три основных режима сканирования:

· Handheld HD Scan — обеспечивает высокое разрешение (минимальное расстояние между точками 0,2 мм) для объектов со сложной геометрией, позволяя захватывать мельчайшие детали.

· Handheld Rapid Scan — предназначен для быстрого захвата больших площадей и крупных объектов.

· Fixed Scan — стационарное сканирование на штативе с использованием поворотного стола (требуется опциональный Industrial Pack) для автоматизированных высокоточных сканов.

Сканер поддерживает следующие режимы выравнивания данных: по маркерным точкам, по геометрическим особенностям поверхности, по текстуре (требуется Color Pack), гибридный, по кодированным меткам поворотного столика (для режима фиксированного сканирования) и ручной. Это позволяет адаптироваться к различным типам поверхностей, включая объекты с недостатком текстурных особенностей. Модульная конструкция сканера поддерживает опциональные аксессуары: Color Pack для цветного сканирования и Industrial Pack для стационарного режима с поворотным столом.

4. Работа со сложными поверхностями и цветное сканирование

Благодаря улучшенной технологии проекции структурированного света EinScan Pro HD способен сканировать чёрные и глянцевые поверхности без предварительного распыления матирующего спрея. Однако для прозрачных, сильно отражающих или некоторых тёмных объектов по-прежнему рекомендуется использовать матирующий спрей. Цветное сканирование поддерживается при использовании опционального модуля Color Pack, который устанавливается на сканер и позволяет захватывать полноцветные текстуры объектов. Экспорт текстурных моделей осуществляется в тех же форматах, что и геометрических данных.

5. Программное обеспечение EXScan Pro и системные требования

Управление сканером и обработка данных осуществляется через бесплатное программное обеспечение EXScan Pro для Windows. Программа поддерживает интуитивно понятные инструменты сканирования и обработки сетки, позволяя создавать высококачественные 3D-модели за короткое время. Готовые модели экспортируются в форматах OBJ, STL, ASC, PLY, P3, 3MF, совместимых с большинством CAD-программ и слайсеров для 3D-печати.

Минимальные системные требования: процессор Intel Xeon E3-1230, Intel i5-3470 или i7-3770, видеокарта Quadro P1000, NVIDIA GTX660 или выше, оперативная память 8 ГБ, высокоскоростной USB 3.0. Рекомендуемые требования: видеокарта NVIDIA GTX1080 и выше (видеопамять >4 ГБ), процессор i7-8700, оперативная память 64 ГБ, высокоскоростной USB 3.0. Устройство предназначено для работы в помещении: при использовании на открытом воздухе требуется укрытие или навес для защиты от прямых солнечных лучей. Диапазон рабочих температур — от 0°C до 40°C, влажности — до 90%.

6. Комплектация и сертификация

Стандартная комплектация EinScan Pro HD включает: сам 3D сканер, калибровочную плату, блок питания с кабелями, USB-кабель 3.0, набор маркерных точек, руководство пользователя, а также программное обеспечение EXScan Pro и Solid Edge SHINING 3D Edition в комплекте. Вес сканера составляет от 1,13 до 1,25 кг в зависимости от комплектации. Устройство сертифицировано по стандартам CE, FCC, ROHS, WEEE. Примечание: сканер требует наличия компьютера с дискретной видеокартой NVIDIA и не работает со встроенными графическими решениями.
