        Ультразвуковой дальномер HC-SR04

        База знаний
        -
        Датчики
        -
        Пространства
        -Ультразвуковой дальномер HC-SR04
        Поделиться
        • Ультразвуковой дальномер HC-SR04
        Товары
          • Ультразвуковой дальномер HC-SR04
            Быстрый просмотр
            Ультразвуковой дальномер HC-SR04
            Много
            299 руб./шт
            Подробнее

          Ультразвуковой дальномер является датчиком пространства, позволяет измерять расстояние до объекта в диапазоне от 2 до 400 см.

          Содержание

          • Обзор
          • Технические характеристики модуля
          • Пример использования
          • Часто задаваемые вопросы FAQ

          Обзор ультразвукового дальномера HC-SR04

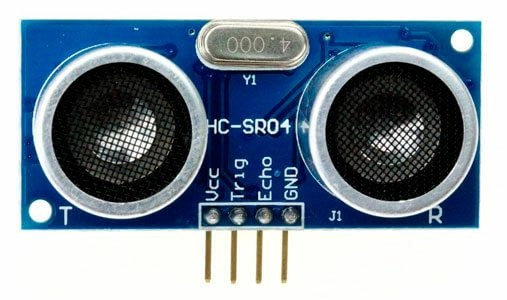

          Датчики расстояния являются неотъемлемой частью любого робота. Ультразвуковой дальномер модуль HC-SR04 для Arduino— это помещенные на одну плату приемник и передатчик ультразвукового сигнала. Принцип действия HC-SR04 основан на хорошо известном явлении эхолокации. Излучатель формирует акустический сигнал, который отразившись от преграды, возвращается к датчику и регистрируется приемником. Зная скорость распространения ультразвука в воздухе и время запаздывания между излученным и принятым сигналом, легко рассчитать расстояние до акустической преграды. В отличие от инфракрасных дальномеров на ультразвуковой датчик HC-SR04 не влияют источники света или цвет препятствия. Могут возникнуть затруднения при определении расстояния до пушистых или тонких объектов. Кроме приемника и передатчика на плате находится необходимая обвязка. Модуль имеет 4 вывода стандарта 2,54 мм:
          • VCC — питание +5 В;
          • Trig (T) — вывод входного сигнала;
          • Echo (R) — вывод выходного сигнала;
          • GND — земля.


          Последовательность действий по измерению расстояния следующая:
          • подаем импульс продолжительностью 10 мкс на вывод Trig;
          • на плате модуля входной импульс преобразуется в 8 импульсов частотой 40 кГц и посылается через излучатель T;
          • дойдя до препятствия, посланные импульсы отражаются и принимаются приемником R, в результате получаем выходной сигнал на выводе Echo.
          • На стороне контроллера переводим полученный сигнал в расстояние по формуле:
          • ширина импульса (мкс) / 58 = дистанция (см);
          • ширина импульса (мкс) / 148 = дистанция (дюйм).

          Технические характеристики ультразвукового дальномера HC-SR04

          • измеряемый диапазон — от 2 до 500 см;
          • точность — 0,3 см;
          • эффективный рабочий угол  — < 15 °;
          • угол измерений: 30 градусов;
          • напряжение питания — 5 В.
          • Сила тока покоя: < 2 мА;
          • Рабочая сила тока: 15 мА;: < 15°;
          • ширина импульса триггера: 10 микросекунд;
          • размеры: 45 мм x 20 мм x 15 мм.

          Пример использования

          Типичными областями применения ультразвуковых дальномеров являются парковочные датчики, контроллеры уровня, устройства мониторинга местности. Очень часто используют данные модули в любительской робототехнике. Рассмотрим подключение модуля HC SR-04 к Ардуино. Создадим проект звуковой сигнализации при обнаружении объекта, находящегося на расстоянии меньше 1 м от нашего датчика. Модуль HC SR-04 находится на вращающейся в горизонтальной плоскости платформе (вращение платформы помощью сервопривода) и измеряет расстояние до преграды. При обнаружении объекта, находящегося на расстоянии менее 1 м от модуля, платформа останавливается и подает звуковой сигнал на динамик до тех пор, пока объект не удалится на большее расстояние. затопления помещения. При погружении датчика в воду, сигнализация издает три вида звуковых сигналов (небольшое затопление, средний уровень, критический уровень), соответствующий трем уровням воды. Для воспроизведения звуковых можно к цифровому выводу подключить пьезоизлучатель - электроакустическое устройства воспроизведения звука. Но при этом звук получается очень тихий. Чтобы получить громкость более приличного уровня, к цифровому выводу Arduino динамик, но не напрямую, а через транзистор. Для проекта нам понадобятся следующие детали:
          • плата Arduino
          • ультразвуковой модуль HC SR-04
          • сервопривод
          • платформа для крепления сервопривода и модуля HC SR-04
          • динамик 8 Ом
          • резистор 500 Ом
          • транзистор КТ503е
          • источник внешнего питания 5В (для питания сервопривода)
          • соединительные провода

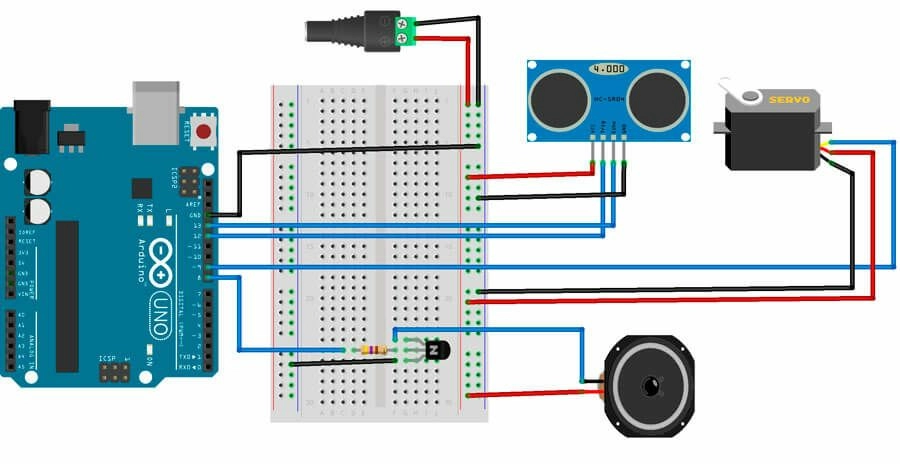

          Соберем схему, показанную на рисунке.


          Запустим Arduino IDE. Создадим новый скетч и внесем в него следующее содержимое:

          // 3d-diy.ru
          // константы для выводов

          #define PIN_TRIG 12
          #define PIN_ECHO 13
          #define PIN_SERVO 9
          #define PIN_SPEAKER 8

          // расстояние обнаружения см
          #define DIST_DETECT 100

          // частота звукового сигнала
          #define FREQ 546

          // подключение библиотеки для HC SR04
          #include "Ultrasonic.h"

          // создание объекта Ultrasonic
          // Trig - 12, Echo - 13
          Ultrasonic ultrasonic(PIN_TRIG, PIN_ECHO);

          // переменная для хранения измеренного расстояния
          float dist_cm=0;

          // подключение библиотеки для серво
          #include <Servo.h>

          // создание объекта Servo
          Servo myservo;

          // переменная для хранения позиции сервопривода
          int pos = 0;

          // переменная направления перемещения сервопривода
          int dir=1;

          void setup() {
          // запуск последовательного порта
          Serial.begin(9600);

          // запуск серво на выходе PIN_SERVO
          myservo.attach(PIN_SERVO);
          }

          void loop() {
          // вычисление следующей позиции сервопривода
          pos=pos+dir;

          // установить сервопривод в позицию pos
          myservo.write(pos);

          // при достижении крайних позиций изменить
          // направление dir
          if(pos==180)
          dir=-1;
          else if(pos==0)
          dir=1;
          else ;

          // получить данные с дальномера
          dist_cm = ultrasonic.Ranging(CM);
          Serial.println(dist_cm);

          // обнаружение объекта в зоне
          if(dist_cm>0 && dist_cm<DIST_DETECT) {
          // звуковой сигнал
          tone(PIN_SPEAKER,FREQ);
          }

          // пока в зоне обнаружения
          while(dist_cm>0 && dist_cm<DIST_DETECT){
          dist_cm = ultrasonic.Ranging(CM);
          Serial.println(dist_cm);
          }

          // отключить звуковой сигнал
          noTone(PIN_SPEAKER);

          // пауза перед сменой позиции сервопривода
          delay(50);
          }

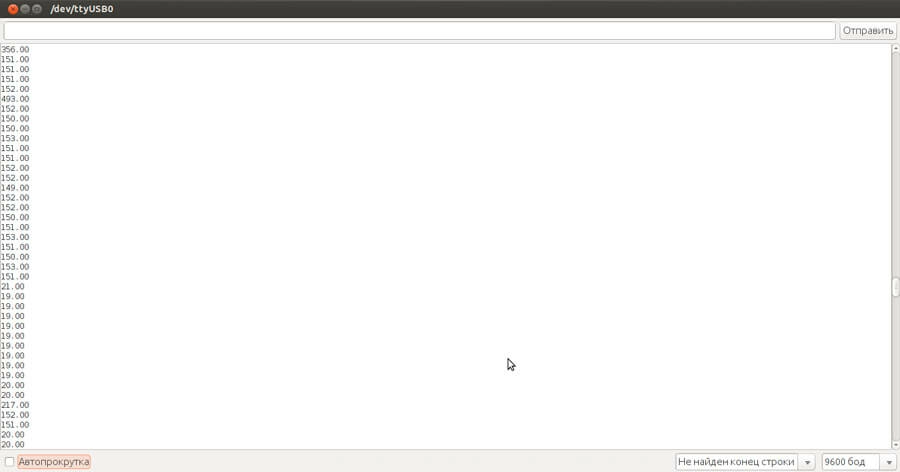

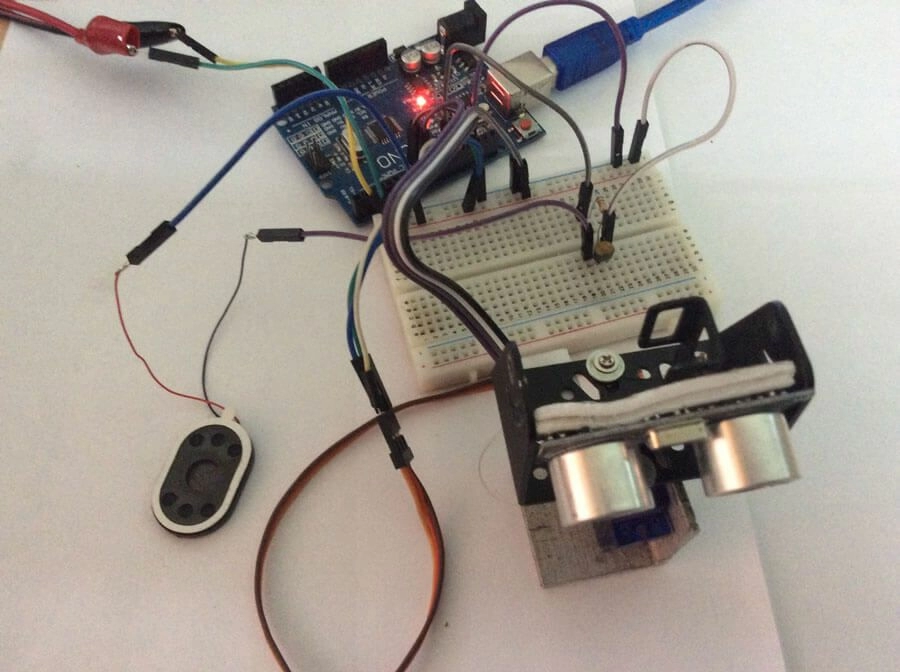

          Сервопривод вращает платформу с датчиком от 0 до 180 градусов и обратно. На каждом шаге проверяем показания модуля расстояния HS SR04. Если объект нарушает границу (значение DIST_DETECT равное 100 см) на динамик подается звуковой сигнал tone(PIN_SPEAKER,FREQ); Далее ждем пока объект не выйдет из зоны. Затем отключаем динамик и продолжаем вращение платформы. Для контроля текущие показания расстояния выводятся в последовательный порт.





          Часто задаваемые вопросы FAQ

          1. Платформа не вращается
          • Проверьте наличие и полярность подаваемого на сервопривод внешнего питания 5 В).
          • Проверьте соединение "земли" Arduino и "земли" внешнего питания.
          2. При приближении на заданное расстояние не срабатывает динамик
          • Проверьте подсоединение модуля HC SR-04.
          • Проверьте правильность показаний модуля HC SR-04 в мониторе последовательного порта.
          • Проверьте правильность подсоединения динамика.
