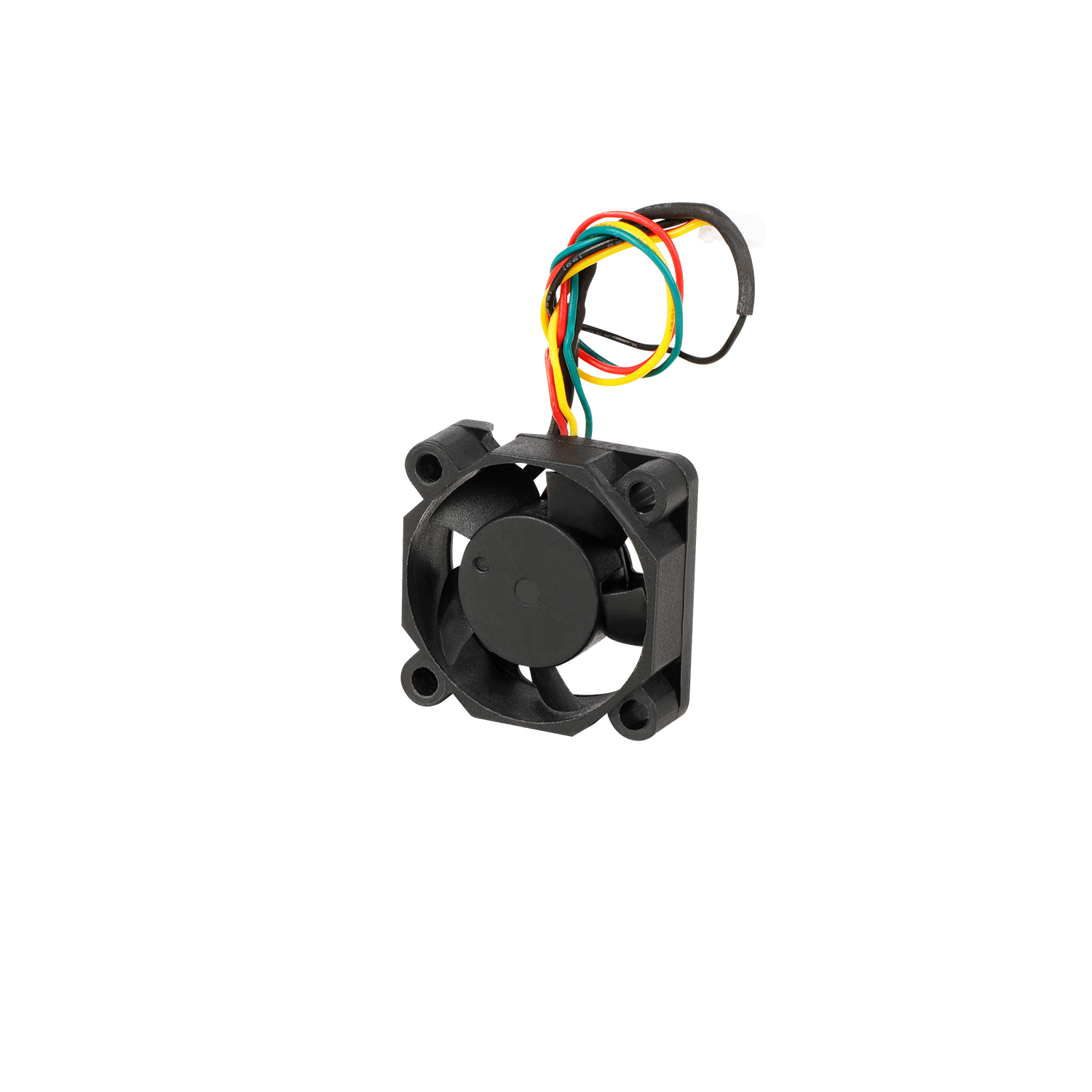

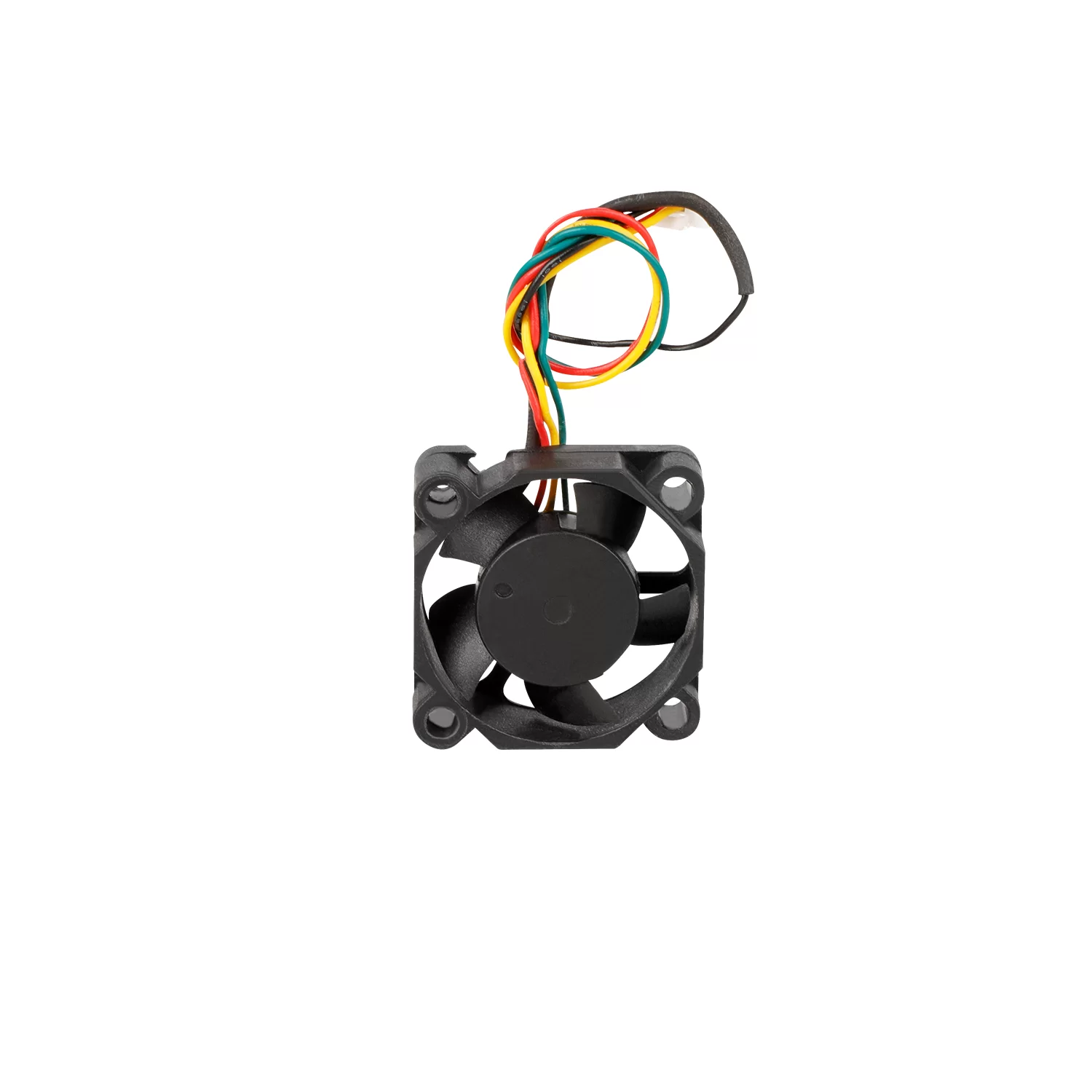

Вентилятор охлаждения радиатора хотэнда для 3D принтера Creality K2 / K2 Pro / K2 Plus / M300

Вентилятор охлаждения радиатора хотэнда (Heatbreak Fan / Throat Cooling Fan) для 3D принтера Creality K2 / K2 Pro / K2 Plus / M300 — это оригинальный осевой вентилятор, предназначенный для отвода тепла от радиатора (heat sink) и теплобарьера (heat break) печатающей головы. Его основная задача — не давать теплу от нагревательного блока подниматься вверх по тракту подачи филамента. Без эффективного охлаждения этой зоны пластик начинает размягчаться раньше времени, что приводит к тепловому заклиниванию (heat creep), недостаточному усилию подачи и, как следствие, к недодавливанию или полному прекращению экструзии. Данный вентилятор является штатным компонентом для серии K2 и не путается с вентилятором обдува модели (Model Fan Assembly), который выполняет противоположную функцию — охлаждает свежеотпечатанные слои .

2. Технические характеристики и ключевые особенности

Вентилятор имеет типоразмер 3010 (30 × 30 × 10 мм), работает от напряжения 24 В постоянного тока и оснащён 4-контактным разъёмом с поддержкой ШИМ-управления (PWM) . Номинальная скорость вращения составляет 12 000 ±10% об/мин, что обеспечивает эффективный отвод тепла . Вентилятор выполнен по бесщёточной технологии (brushless), что гарантирует низкий уровень шума и увеличенный срок службы . Длина кабеля составляет около 85 мм, что обеспечивает удобную прокладку внутри головы . Оригинальный артикул производителя — 4004110136 .

3. Совместимость

Вентилятор охлаждения радиатора хотэнда разработан специально для серии Creality K2 и совместим с моделями K2, K2 Pro и K2 Plus . Он также используется в принтере Sermoon M300. Вентилятор является прямой OEM-заменой штатного компонента и устанавливается по принципу plug-and-play без необходимости пайки или модификаций .

4. Когда требуется замена и диагностика

Замена вентилятора рекомендуется при появлении следующих признаков неисправности:

• Ошибка CF0109: «abnormal heat break fan» — принтер сообщает о неисправности вентилятора охлаждения радиатора. Пользователи на форуме Creality подтверждают, что замена вентилятора на новый OEM-компонент решает эту проблему .

• Ошибка TF0501: принтер сообщает о слишком низкой скорости вращения вентилятора охлаждения радиатора.

• Тепловое заклинивание (heat creep): филамент размягчается в зоне теплобарьера, что приводит к засорам сопла и нестабильной экструзии .

• Вентилятор не вращается или вращается с перебоями: для проверки нагрейте сопло до 60 °C и наблюдайте за вращением осевого вентилятора. Если он не крутится или издаёт посторонние звуки, его необходимо заменить.

• Посторонний шум: гудение, треск или другие нехарактерные звуки при работе.

Важное примечание: перед заменой обязательно отключите принтер от сети. Согласно официальной инструкции, для замены требуется шестигранный ключ: нужно открутить крепёжные винты, отсоединить разъём, извлечь старый вентилятор и установить новый в обратном порядке. После установки рекомендуется проверить работу вентилятора, нагрев сопло до температуры выше 60 °C и убедиться в стабильном вращении .
