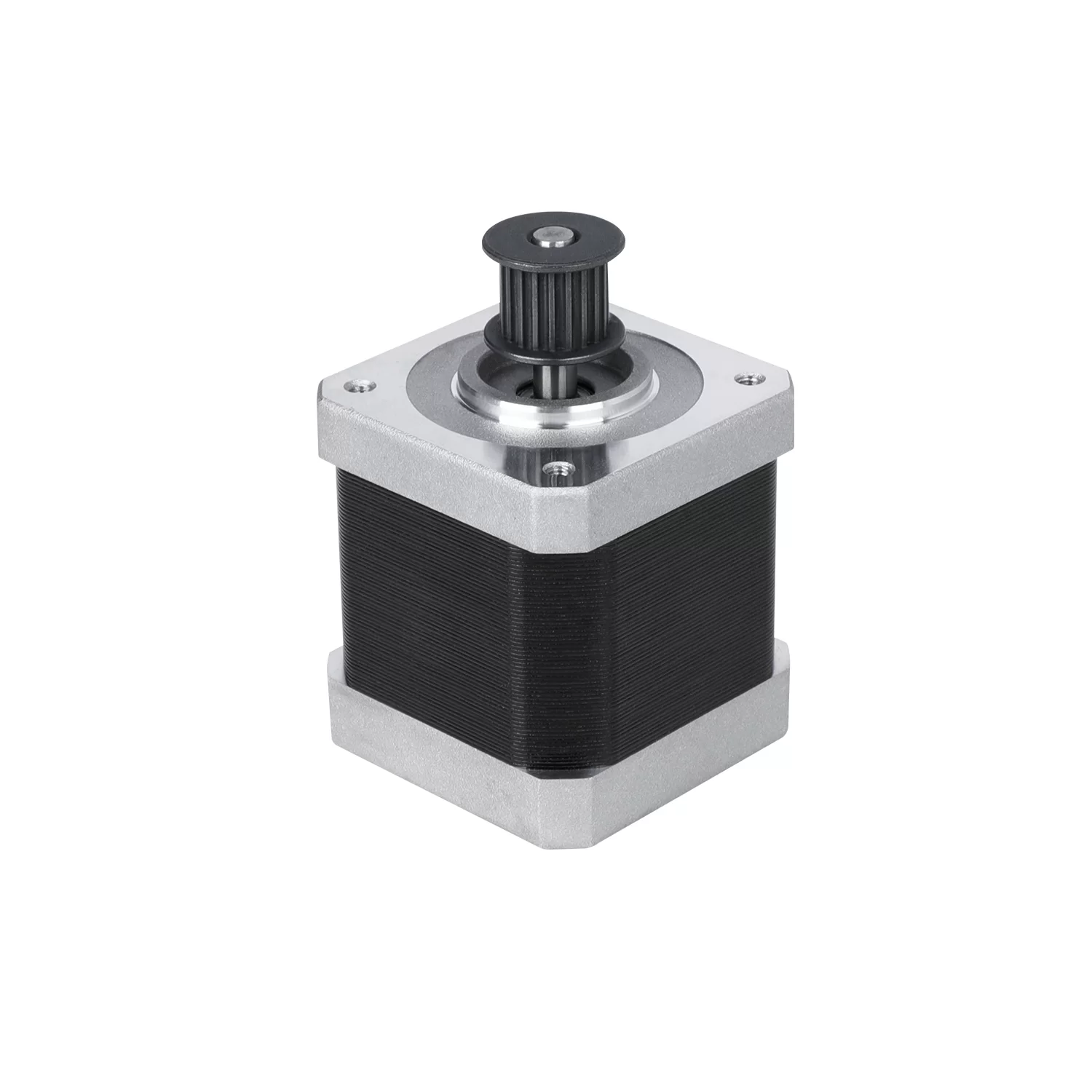

Шаговый двигатель оси Z для 3D принтера Creality K2 / K2 Pro / M300

Шаговый двигатель оси Z для 3D принтера Creality K2 / K2 Pro / M300 — это оригинальный сменный компонент, который управляет вертикальным перемещением печатной платформы или печатающей головы. Он определяет точность высоты каждого слоя при печати и обеспечивает стабильное, плавное движение по оси Z без рывков и потери шагов . Данный мотор является критически важным для качества печати, так как любые отклонения в его работе приводят к дефектам высоты слоёв (Z-banding) и неточностям позиционирования.

2. Технические характеристики

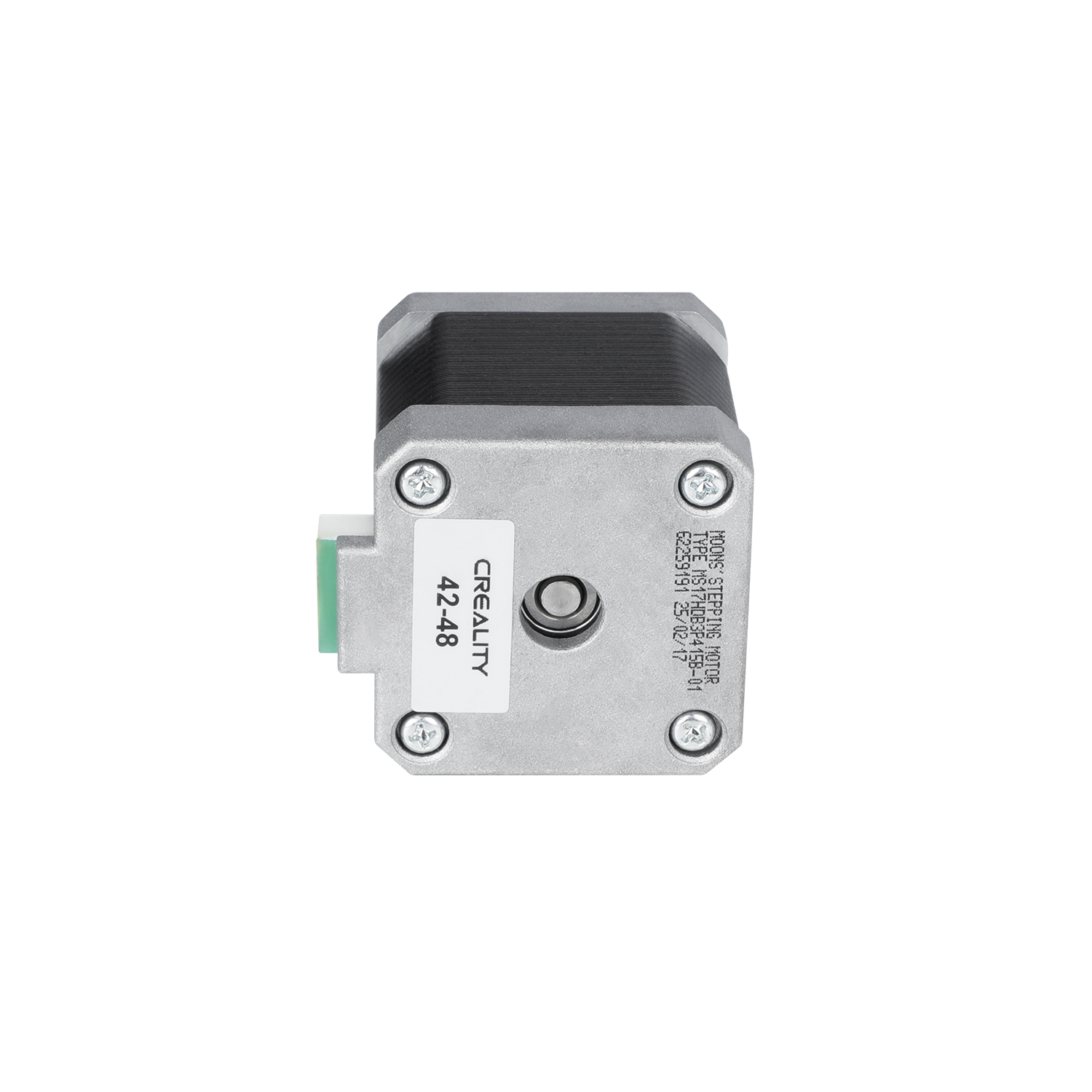

Двигатель выполнен в стандарте NEMA 17 (типоразмер 42-48, что означает корпус 42 × 42 × 48 мм) с углом шага 1,8° и 200 шагами на оборот, что обеспечивает высокую точность позиционирования . Вес нетто составляет 351 грамм, размеры упаковки — 110 × 80 × 65 мм . Оригинальный артикул производителя — 4004100083 . Двигатель поставляется как готовый заводской узел, полностью совместимый с механикой принтера, с оригинальным разъёмом и посадочными отверстиями .

3. Совместимость

Данный шаговый двигатель разработан специально для принтеров Creality K2, K2 Pro и Sermoon M300 . Важно: двигатель предназначен исключительно для оси Z и не подходит для осей X, Y или экструдера, так как для них используются другие модели моторов . Также он не совместим с моделями K1 или K1 Max .

4. Когда требуется замена

Замена двигателя оси Z рекомендуется при появлении следующих ошибок и симптомов, описанных в официальной Wiki Creality:

• CZ2568 (— аномалия драйвера Z-мотора): указывает на неисправность драйвера двигателя, что может потребовать замены мотора или материнской платы .

• CM2782 («Step-servo hardware abnormal» — аномалия шагового серводвигателя): возникает при ослаблении соединений, обрыве кабеля или отказе мотора .

• CM2790 ( — аномалия идентификации мотора): указывает на проблемы с подключением или неисправность самого двигателя .

• CM2783/CM2784 ( — аномальное сопротивление): может быть вызвано посторонними предметами под платформой, но также проверяется исправность мотора .

• Потеря шагов, рывки или посторонний шум при движении по оси Z.

• Неравномерная высота слоёв (Z-banding) на отпечатках.

Критически важно: перед заменой обязательно отключите принтер от сети. При установке убедитесь, что вал двигателя идеально выровнен с муфтой или шкивом, чтобы избежать заклинивания и преждевременного износа подшипников . После замены рекомендуется выполнить калибровку оси Z.
