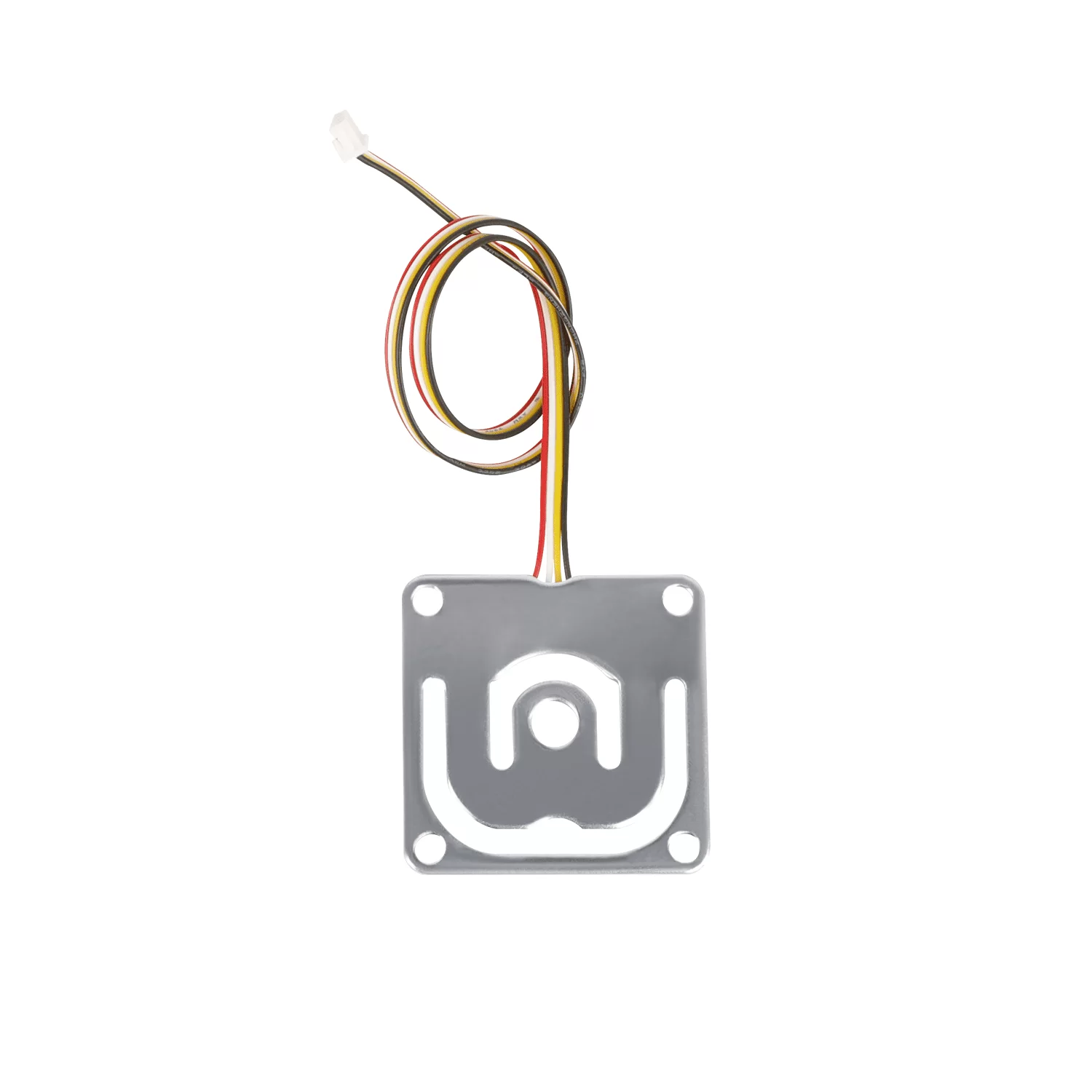

Тензодатчик для 3D принтера Creality Ender 5 Max

Тензодатчик (Strain Gauge) для 3D-принтера Creality Ender-5 Max — это оригинальный высокоточный компонент, являющийся частью системы автоматического выравнивания стола (Auto Bed Leveling) . Он устанавливается под точками крепления нагреваемого стола и измеряет микроскопические деформации давления при касании сопла о платформу . На основе этих данных принтер определяет точное Z-смещение (Z-offset) и компенсирует неровности поверхности стола, что критически важно для получения идеально ровного первого слоя и надежной адгезии модели .

2. Технические характеристики

Датчик изготовлен из прочного металлического сплава, устойчивого к износу, и имеет компактные размеры 34 × 34 × 1.5 мм . Он работает по принципу измерения усилия (force sensing): при касании соплом стола датчик фиксирует изменение давления и передает сигнал в систему для точной калибровки . Для полноценной работы системы на принтере Ender-5 Max требуется установка 4 таких датчиков — по одному под каждым углом стола .

3. Совместимость и симптомы неисправности

Данный тензодатчик совместим исключительно с моделью Creality Ender-5 Max . Замена датчика требуется при появлении следующих проблем: нестабильное выравнивание стола, ошибки калибровки, плохая адгезия первого слоя, а также при появлении сообщения об ошибке «Levelling sensor abnormal» на экране принтера . Часто проблему решает простое переподключение разъема, но если это не помогает, датчик подлежит замене .

4. Установка и обслуживание

Замена тензодатчика требует аккуратности и выполняется при отключенном питании . Процесс включает снятие платформы и нагреваемого стола, отсоединение разъемов, откручивание крепежных винтов и извлечение старого датчика . При установке важно соблюдать правильную ориентацию (переднюю и заднюю стороны) и надежно зафиксировать все соединения . После замены необходимо выполнить калибровку наклона стола и автоматическое выравнивание через меню принтера .
