        Рельса MGN-9 с линейным модулем MGN-9H (удлиненный)

        Каталог
        -
        ЧПУ комплектующие
        3D принтеры и комплектующиеArduino и робототехникаЧПУ комплектующие
        -
        Направляющие
        ЭлектроникаЭлектротехникаЭлектроприводНаправляющиеПередачиМеханикаКонструкционный профильЛазерная резка и аксессуары
        -
        Профильные рельсы
        Цилиндрические валыЛинейные подшипникиМодули с линейным подшипникомВтулки скольженияЦилиндрические рельсы
        -Рельса MGN-9 с линейным модулем MGN-9H (удлиненный)
        Направляющие рельсы
        360° просмотр
        Артикул: 1635
        Направляющая рельса с удлиненным модулем MGN-9H для создания точного линейного перемещения
        Подробнее
        Экономия
        от 1 790 руб.
        1 790 руб.
        Много
        Длина рельсы
        • 200 мм
        • 300 мм
        • 400 мм
        • 500 мм
        • 600 мм
        • 1000 мм
        Наши менеджеры свяжутся с Вами для подтверждения заказа
        Город доставки
        Доставка по России и СНГ
        Доставка по России и СНГ
        Накопительные скидки постоянным клиентам
        Накопительные скидки постоянным клиентам
        Консультация по подбору товара
        Консультация по подбору товара
        Наличный и безналичный расчет
        Наличный и безналичный расчет
        • Описание
        • Отзывы
        • Оплата и Доставка
        Описание

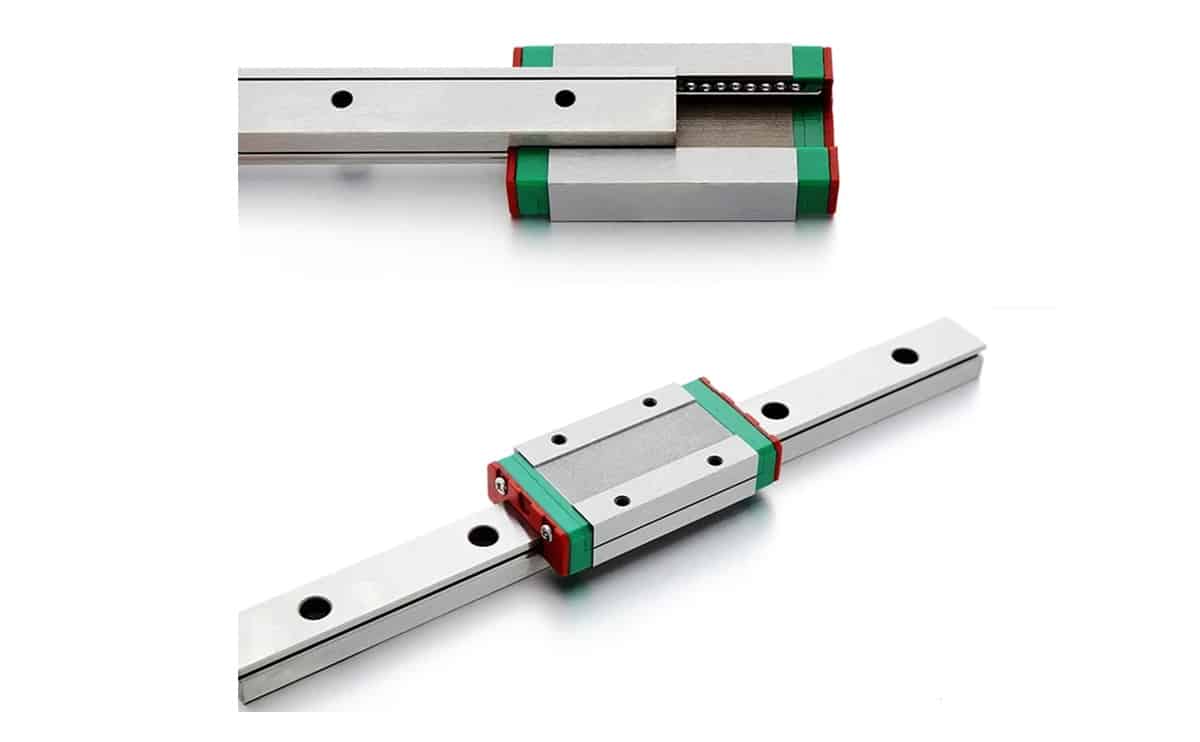

        Описание рельсовой направляющей MGN-9 с кареткой MGN-9H

        Рельса MGN-9 с удлиненным модулем MGN-9H обеспечивает более точное линейное перемещение, чем цилиндрические валы, поэтому она активно используются в конструкциях 3D принтеров и ЧПУ станков. Простая и надежная в эксплуатации, рельса MGN-9 обеспечивает легкое стабильное скольжение за счет нескольких контуров стальных шариков и U-образных канавок.

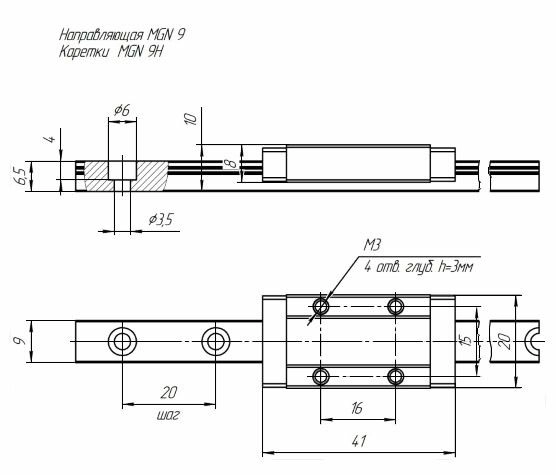

        Размеры на рисунке ниже указаны в миллиметрах.



        Технические характеристики рельсы MGN-9 с кареткой MGN-9H

        • Материал: нержавеющая сталь
        • Длина рельсы: 300 мм
        • Статическая грузоподъемность каретки: 4,02 кН
        • Динамическая грузоподъемность каретки: 2,55 кН
        • Допустимое отклонение параллельности: до 20 мкм
        • Используемые винты для рельса: М3х8
        • Высота в сборе: 10 мм
        • Допустимые отклонения по высоте: 0,04 мм
        • Допустимые отклонения по ширине: 0,04 мм

        Комплектация

        • Pельса MGN-9 x1 шт
        • Каретка MGN-9H (удлиненная) x1 шт
