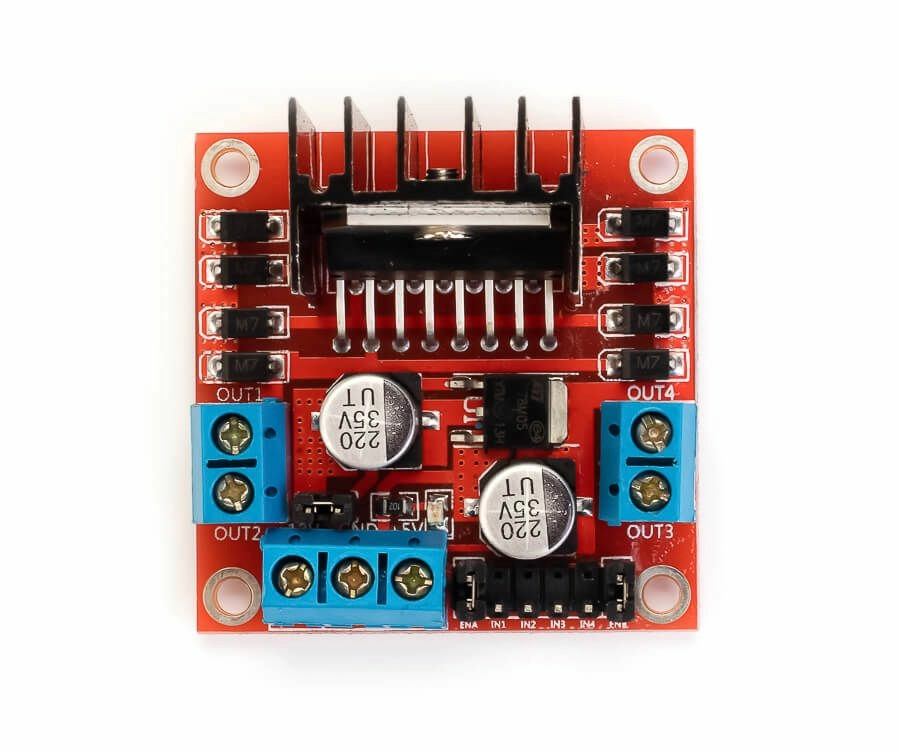

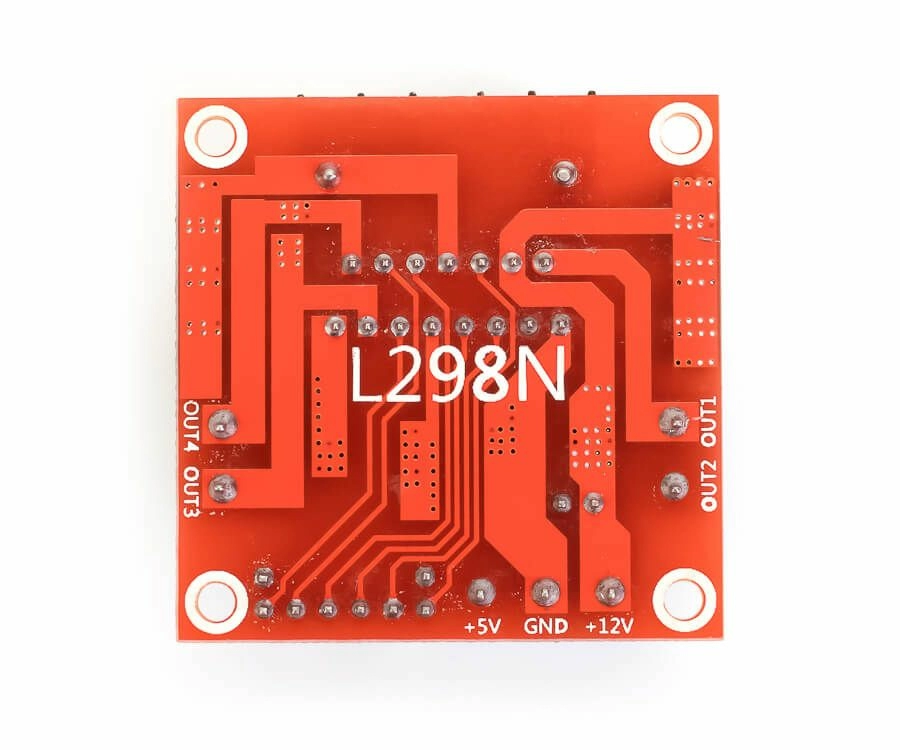

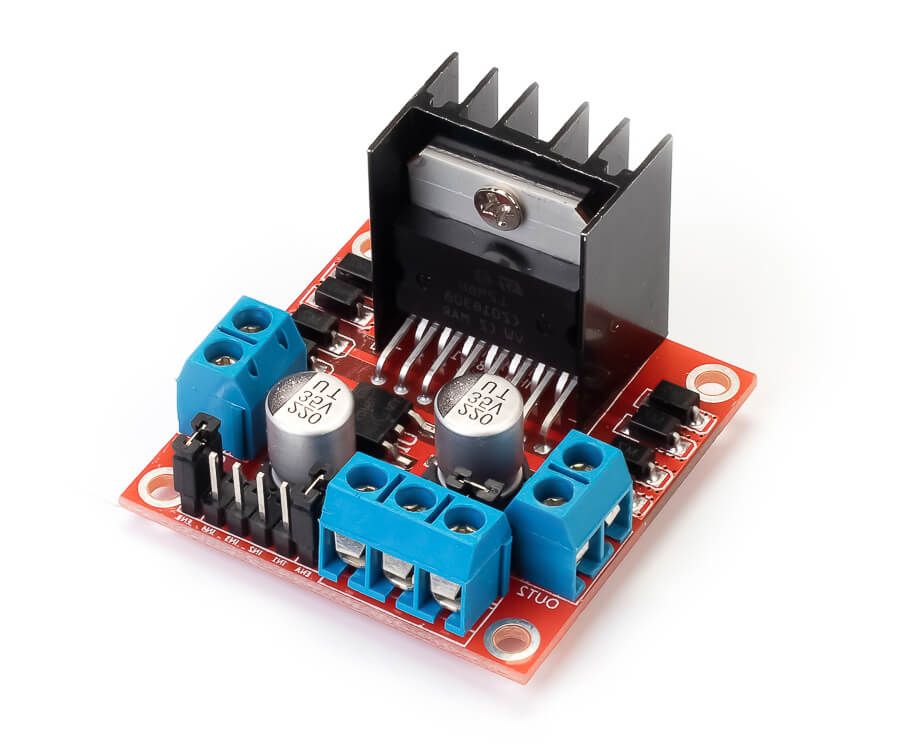

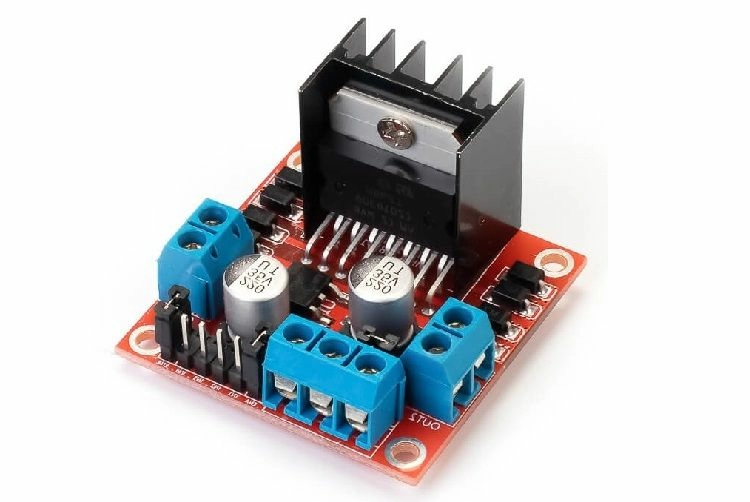

Драйвер шагового двигателя L298N

Распиновка драйвера L298N

• VCC - внешние питание двигателей
• GND - земля (общий)
• +5 V - питание логики
• IN1, IN3 - ШИМ вход двигателей
• IN2, IN4 - задание направление движения
• OUT1, OUT2 - выход первого двигателя (А)
• OUT3, OUT4 - Выходы второго двигателя (Б)

Технические характеристики L298N

• Напряжение питания логики: 5 В
• Потребляемый ток встроенной логики: 0-36 мА
• Напряжение питания драйвера: 5 – 35 В (максимальное 46 В)
• Рабочий ток драйвера: 2 А (пиковый ток 3 А)
• Рабочая температура окружающей среды: от -25 до +130°C
• Габариты: 43,5 х 43,2 х 29,4 мм
• Вес: 26 г

Комплектация

• Драйвер двигателя L298N x1 шт
