RFID-модуль RC522 (13.56 МГц)

Сканер бесконтактных RFID RC522 меток позволяет обнаружить и считать идентификаторы бесконтактных карт, меток, пропусков стандарта 13,56 МГц на расстоянии до 10 см. Благодаря данному сканеру можно сделать ряд интересных проектов: пропускные системы, электронные замки, складской учету и много другое.

---

Подключение к Arduino

Для подключения RFID-модуля RC522 к arduino удобно воспользоваться проводами "мама-папа".

MFRC522	Arduino Uno	Arduino Mega	Arduino Nano v3	Arduino Leonardo/Micro	Arduino Pro Micro
RST	9	5	D9	RESET/ICSP-5	RST
SDA(SS)	10	53	D10	10	10
MOSI	11 (ICSP-4)	51	D11	ICSP-4	16
MISO	12 (ICSP-1)	50	D12	ICSP-1	14
SCK	13 (ICSP-3)	52	D13	ICSP-3	15
3.3V	3.3V	3.3V	Стабилизатор 3,3В	Стабилизатор 3,3В	Стабилизатор 3,3В
GND	GND	GND	GND	GND	GND

---

Технические характеристики

• Основан на микросхеме MFRC522; • Напряжение питания: 3.3V; • Потребляемый ток :13-26mA • Рабочая частота: 13.56MHz • Дальность считывания: 0 ~ 60 мм • Интерфейс: SPI, максимальная скорость передачи 10МБит/с • Размер: 40мм х 60мм • Чтение и запись RFID-меток.

---

Документация

• Документация микросхемы MFRC522 (pdf)

---

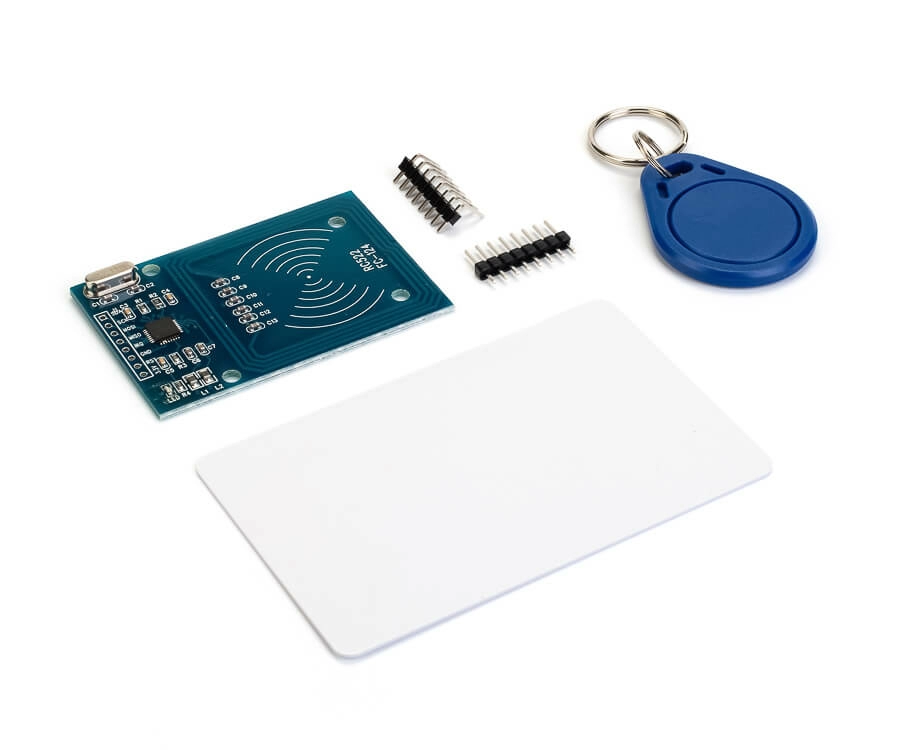

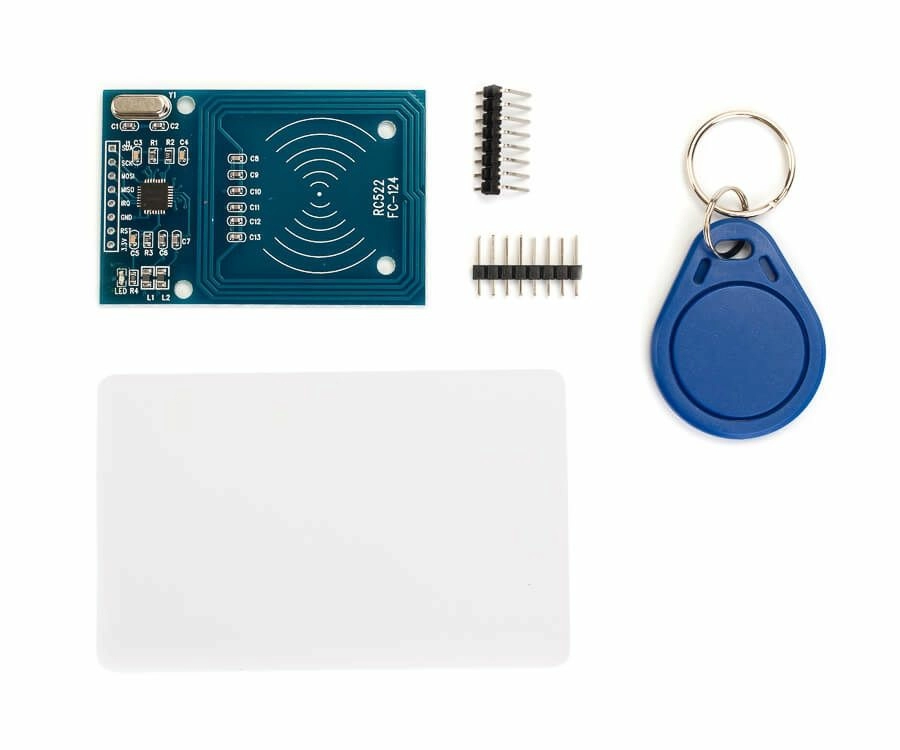

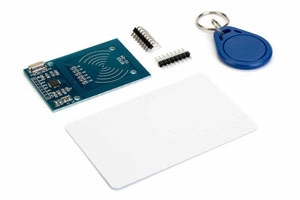

Комплектация

• RFID-модуль RC522 (13.56 МГц) x1
• RFID Брелок 13.56 МГц x1
• RFID карта  x1
