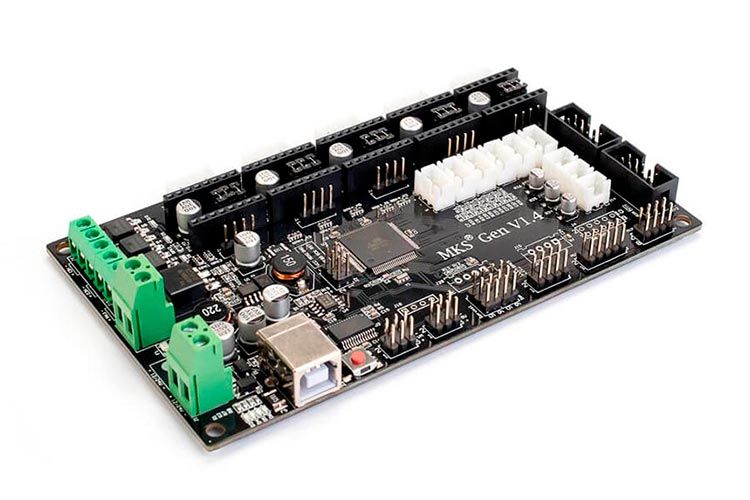

MKS GEN v1.4

Описание платы MKS GEN v1.4

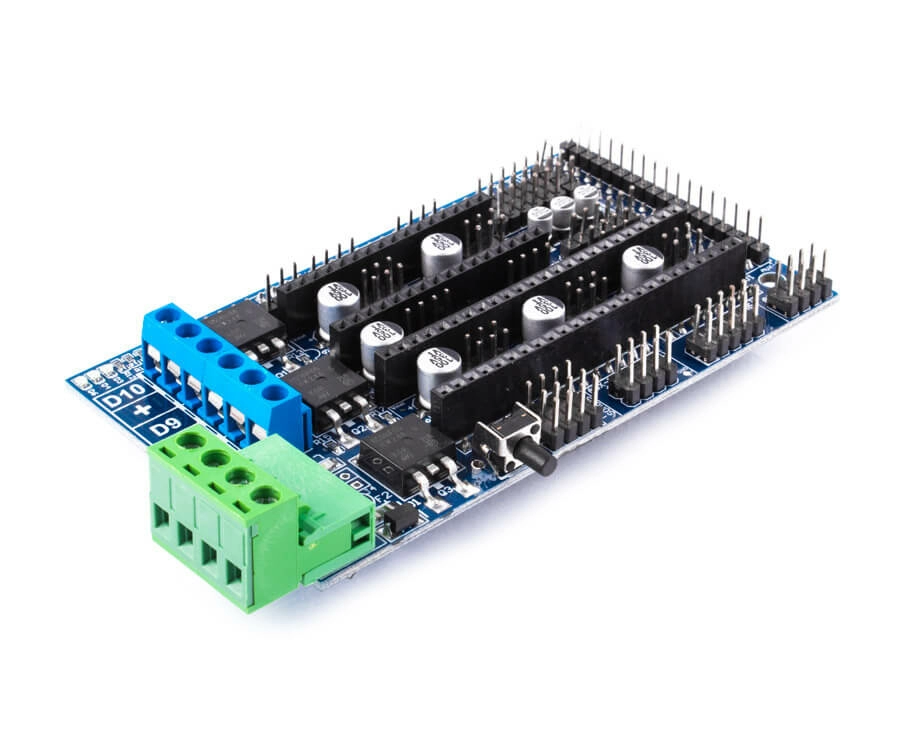

Сочетание микросхемы Arduino Mega 2560 и платы расширения Ramps 1.4 пользуется популярностью из-за своей функциональности. Среди недостатков связки – сложность подключения ряда разъемов. В MKS GEN v1.4 подключение более простое, так как разъемы равномерно распределены по всей плате. Это стало поводом для увеличения ее габаритов, но не настолько, чтобы сделать 3D принтер более громоздким. Еще одним преимуществом является возможность подключения питания 24В, что позволит нагревать рабочий стол максимально быстро. Особенно это актуально для 3d-принтеров с увеличенными габаритами рабочего стола. Обладает новый MKS GEN и рядом других преимуществ: к плате напрямую можно подключить дисплей, не прибегая к использованию шилд, она укомплектована более мощным MOFSET и способна поддерживать драйвера шаговых двигателей Drv8825 и А4988. Возможность MKS GEN v1.4 купить по привлекательной цене позволит разработать новый, более производительный 3d-принтер, с минимальными финансовыми затратами

---

Преимущества платы Gen v1.4

• Вместо двух плат мы имеем одну аккуратную плату  управления (правда немного больше по размерам, но это нестрашно), все разъемы равномерно разнесены по всей плате, что в свою очередь упрощает процесс подключения;
• Можно подключить источник питания 24 В. В Gen V1.3 стоят понижающие преобразователи напряжения. В связке Arduino+Ramps Вам придется использовать только источник напряжения 12 В или выпаивать диод D11N4004 на плате Ramps и питать отдельно Arduino, что согласитесь, не очень удобно. Напомню, что рекомендуемое напряжения питания Arduino mega —  7-12 В, максимальное —  до 20 В (но это нерекомендуемое, и помимо всего прочего необходимо принять меры для охлаждения микросхемы);
• В следствии высокого напряжения питания, Ваш нагревательный стол будет греться быстрее. Вы скажете, что стол и так быстро греется даже от 12 В,  и будете правы, если использовать нагревательный  стол размером 200 на 200 мм. А если нужно греть стол 300 на 200 мм или 300 на 300 мм? Поверьте, процесс нагревания будет очень долгим. И тут как нельзя кстати подойдет источник напряжения 24 В, и все проблемы будут решены. Конечно и в связке Аrduino и Ramps можно подключить нагревательный стол к 24 В через реле, но это снова лишние дополнительные манипуляции, которых можно избежать благодаря плате Gen V1.3;
• Поставлены более мощные MOSFET по сравнении с Ramps 1.4;
• Плата управления поддерживает драйвера шаговых двигателей  A4988 и Drv8825;
• Дисплей Вы сможете без проблем подключить напрямую к плате, не используя дополнительный  шилд.

---

 Комплектация

• Плата MKS GEN v1.4 x1 шт
• USB кабель x1 шт
