Передачи в ЧПУ станках можно разделить на несколько видов:
- передачи типа «винт/гайка». К ним относятся резьбовая шпилька, винт с трапециевидной резьбой и шарико-винтовая передача.
- зубчатые передачи. К ним относятся зубчатый ремень и рейка.
- другие типы передач. К ним относятся цепной и тросовый приводы.
Передачи типа «винт/гайка»

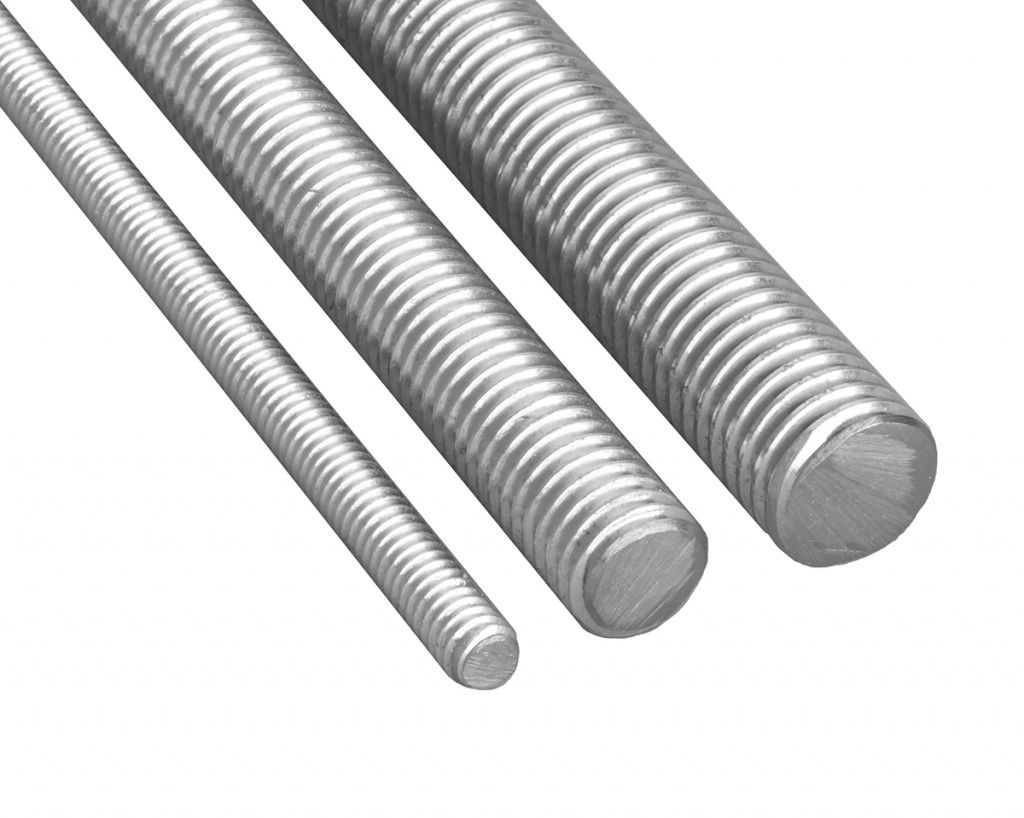

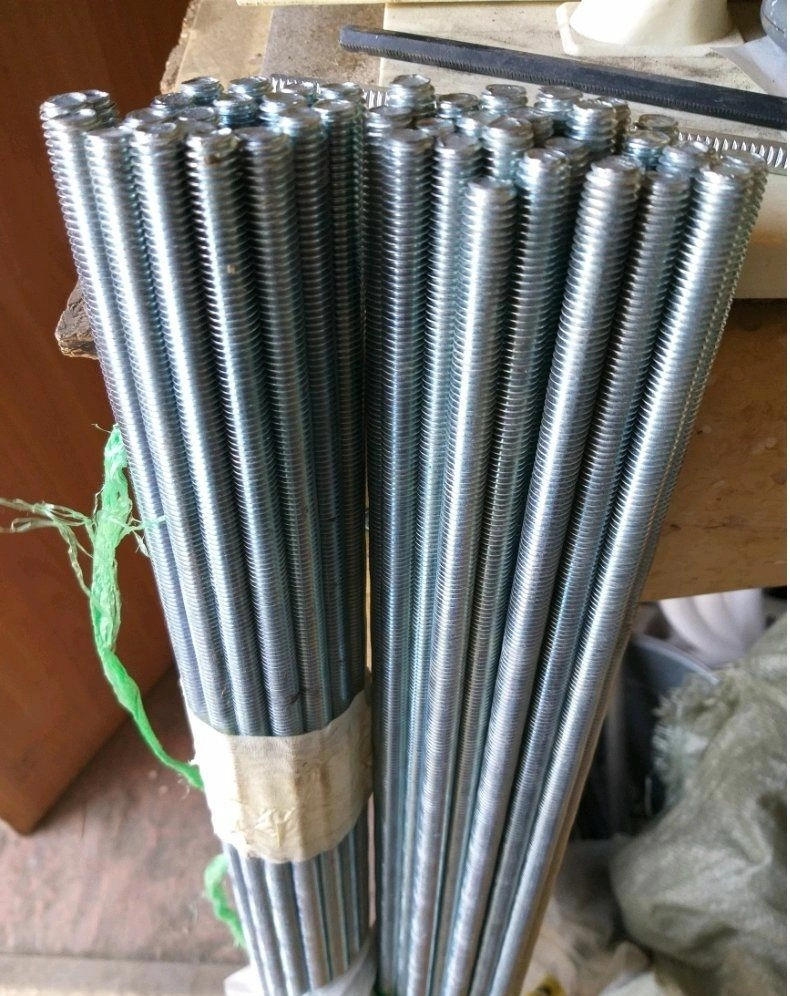

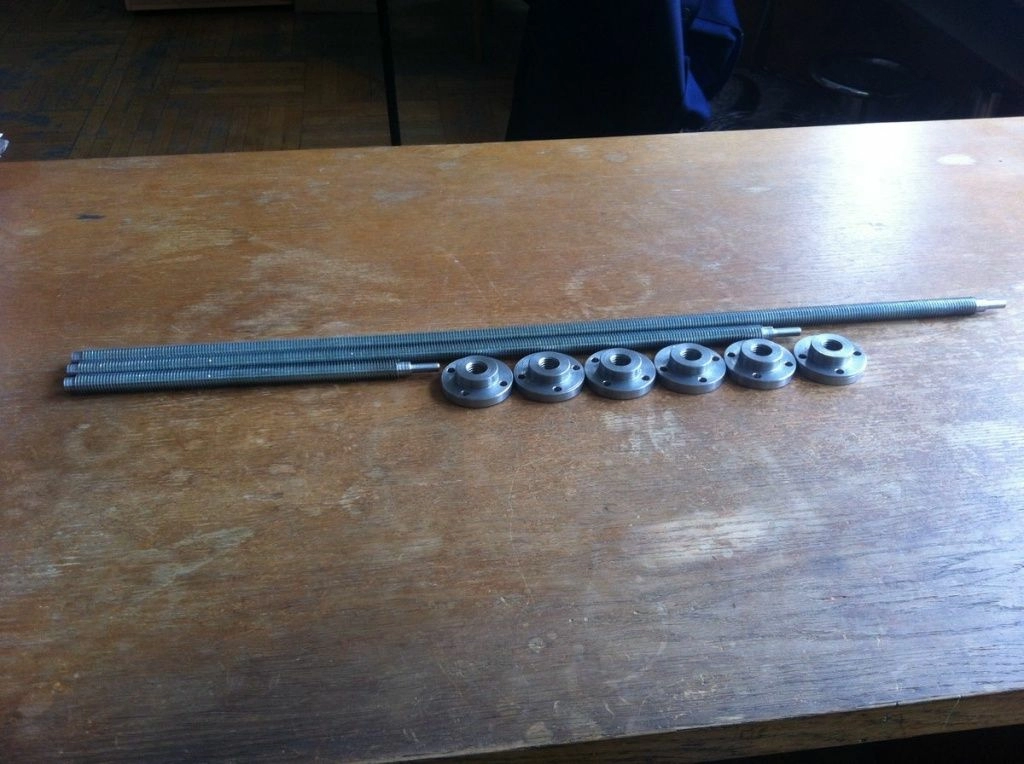

Резьбовая шпилька
Обычная строительная резьбовая шпилька в заводских станках конечно не используется, но применение ее в самодельных станках начального уровня давно стало своего рода классикой.
Если повезет, то ближайший хозмаг легко сможет стать бесконечным источником приводных винтов и гаек. Но везет далеко не всегда, так как в большинстве мест встречаются кривые китайские шпильки с накатанной резьбой, профилем даже близко не похожим на классический треугольник. Чтоб было не совсем криво, стоит обратить внимание на шпильки из нержавейки, а если хочется совсем прямо - на каленые шпильки прочностью 10.9, они совершенно точно будут ровными и с полноценным профилем самой резьбы.
Плюсы
Дешево и доступно. Невысокая цена и так очевидна, даже высокопрочная шпилька будет стоить дешевле трапециевидного винта, а тем более ШВП. Что касается доступности, то доступно в случае шпилек абсолютно все – начиная от самих шпилек с гайками, заканчивая плашкам и метчиками, если вдруг захочется сделать конструкцию на кастомных компонентах собственного изготовления. Шпилька в полной мере обладает эффектом самоторможения и не провернется ни под какой нагрузкой.
Минусы
Ввиду того, что шпильки это прежде всего крепеж, то и резьба на них нарезана соответствующая – крепежная, а не ходовая. Поэтому шпилька в качестве привода будет иметь не очень большой ресурс, а из-за небольшого шага резьбы еще и низкую скорость
Где стоит поставить шпильки:
Станки начального уровня. Если бюджет ограничен, но очень хочется станок с ЧПУ и не пугает его неторопливость – привод на шпильке это ваш выбор.
Где не стоит ставить шпильки:
Если от станка требуется хоть какая-то производительность и скорость, то лучше обратить внимание на другие типы привода.

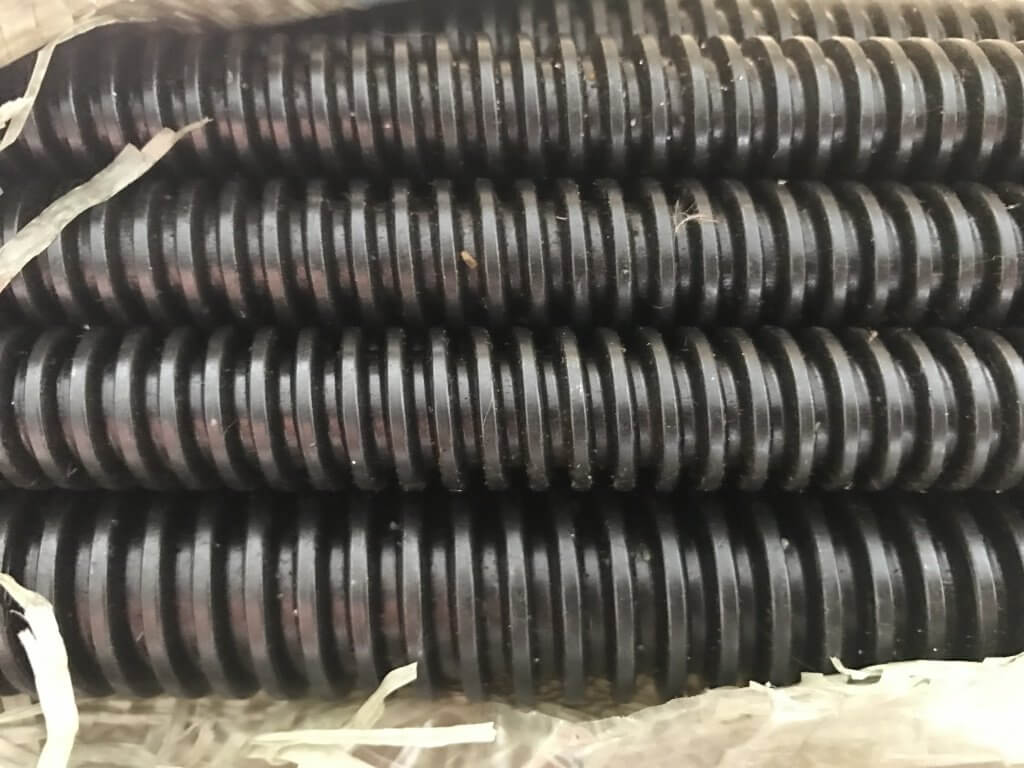

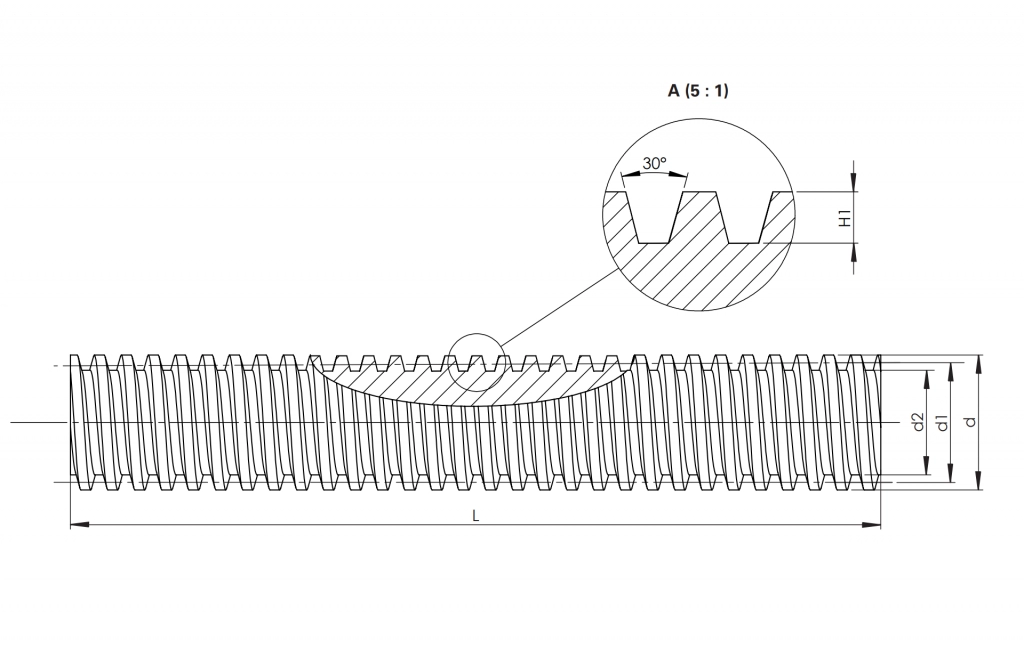

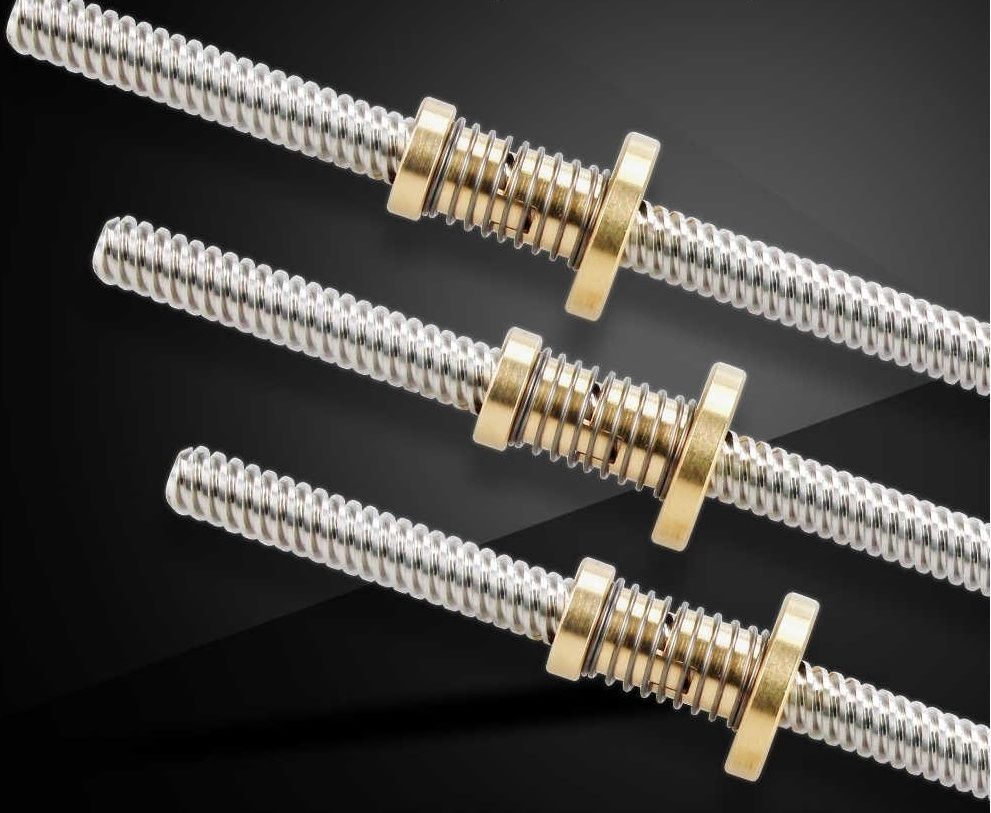

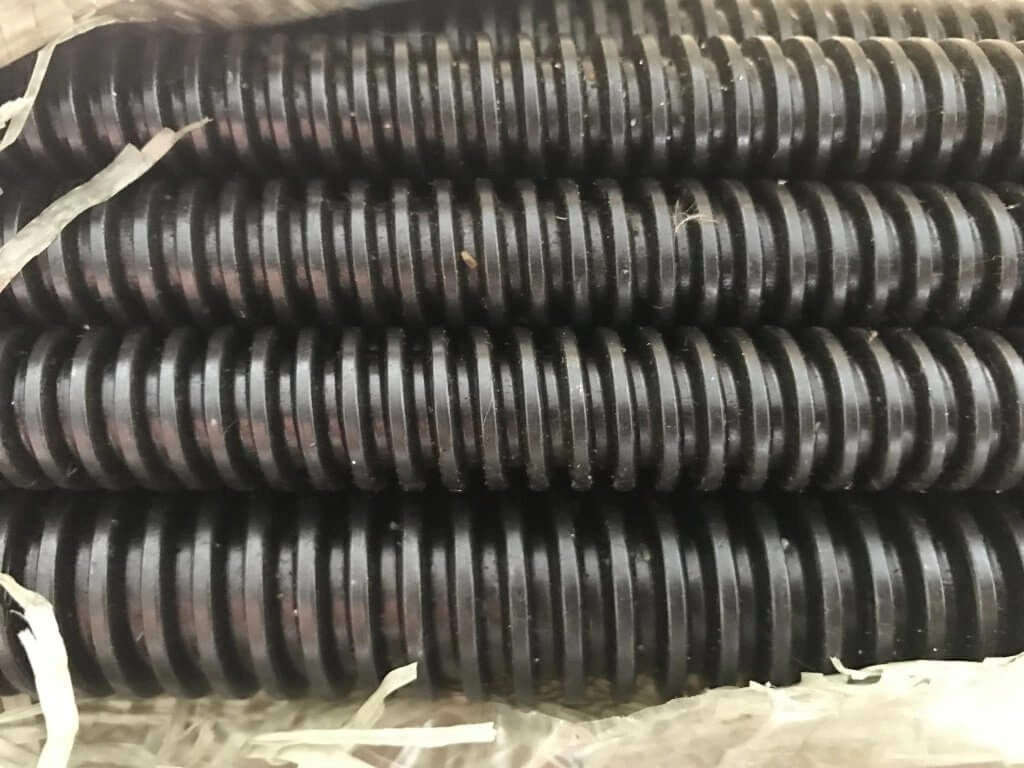

Винт с трапециевидной резьбой
Винт с трапециевидной резьбой уже специально предназначен для использования в качестве ходового винта. Винты с трапециевидной резьбой можно обнаружить в самом разном оборудовании – начиная от токарных и фрезерных станков и заканчивая автомобильными домкратами и столярными ваймами. Раньше их изготовляли резанием, а теперь накатывают на специальных станках. Могут быть однозаходными и многозаходными.
Вы можете купить трапецеидальные винты в нашем магазине, доставку осуществляем по всей России.
ПлюсыДешевле ШВП, при том, что обеспечивает сопоставимую с ней точность (точность будет зависеть от класса точности самого винта). Выдерживает нагрузку, большую, чем резьбовая шпилька и обладает достаточно неплохим ресурсом. В продаже можно найти метчики для изготовления кастомных ходовых гаек, а если хотите сделать кастомную гайку например из капролона, то метчик можно сделать из куска самого винта при помощи наждака и болгарки. Большой шаг резьбы обеспечивает относительно неплохую скорость, а если использовать многозаходный винт, то скорость будет еще выше. Из плюсов еще можно отметить достаточно простую выборку люфта на ходовой гайке – в зависимости от конструкции станка обычно для этого достаточно подтянуть или ослабить пару винтов. Есть так же гайки с выборкой люфта при помощи пружины, но этот способ хорош только при небольшой нагрузке на винт.МинусыДостаточно высокие потери на трение в паре винт/гайка, что вынуждает использовать более мощные приводные двигатели, а сам винт и гайка в процессе работы нагреваются. Если предстоит длительная работа на больших скоростях, то имейте ввиду, что нагреваться эта парочка будет весьма сильно. Это связано с особенностями выборки люфта – если затянуть посильнее, то будет греться из-за трения, а если ослабить, то под нагрузкой будет люфтить.Ассортимент продающихся гаек с трапециевидной резьбой оставляет желать лучшего, а метчики хоть и есть в продаже, но стоят весьма дорого
С точки зрения ЧПУ-станкостроения винт с трапециевидной резьбой это примерно как продвинутая версия шпильки или ухудшенная версия ШВП. Стоит применять его там, где важна несущая способность и точность, но не будет долгой многочасовой работы
Где не стоит применять трапециевидный винт:
Там, где будет долгая обработка – например чистовое 3д фрезерование сложного рельефа.

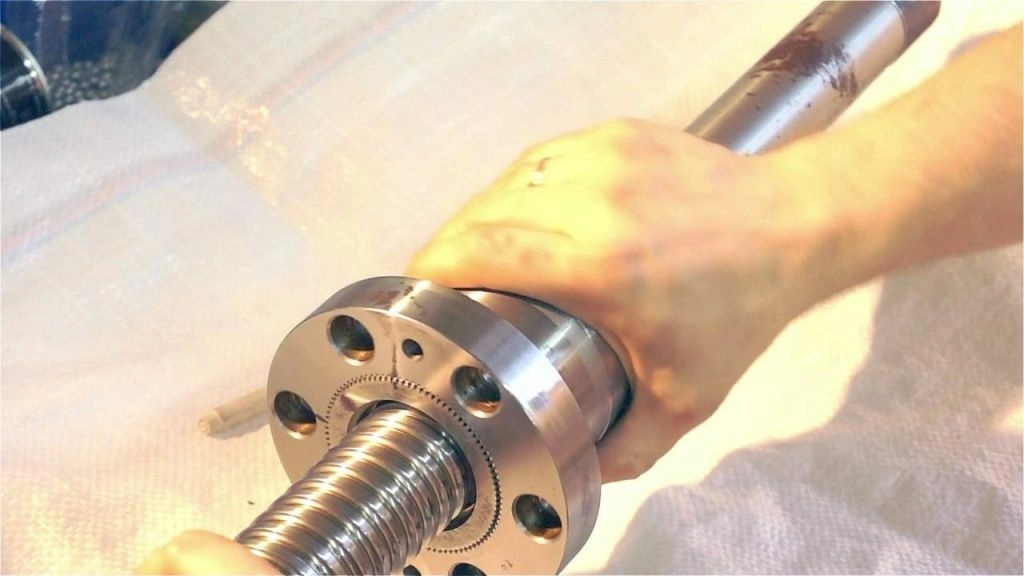

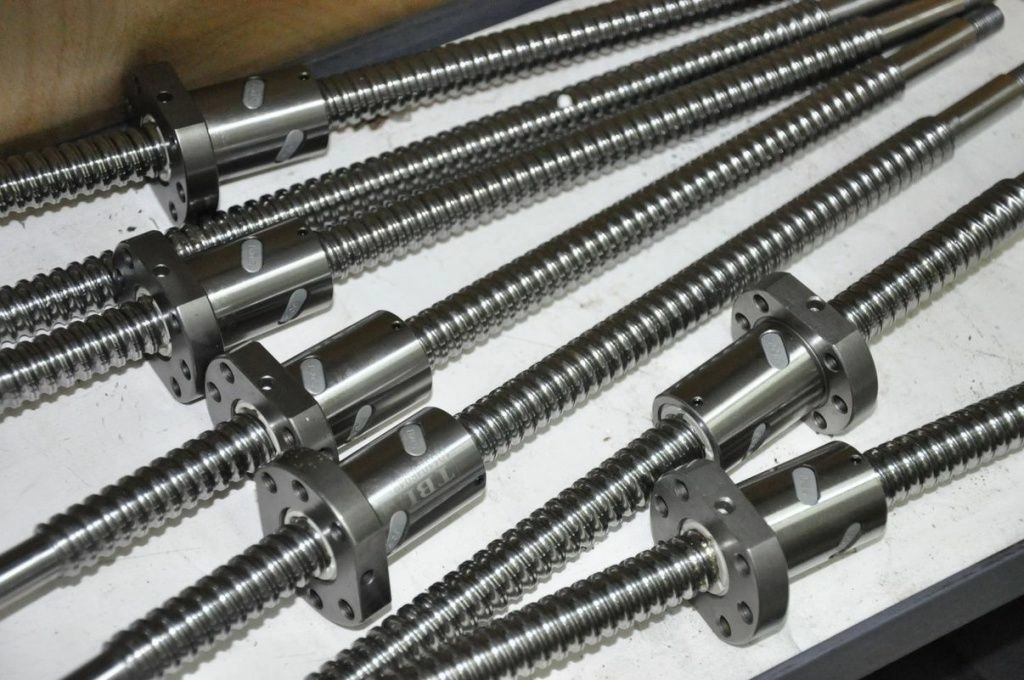

ШВП

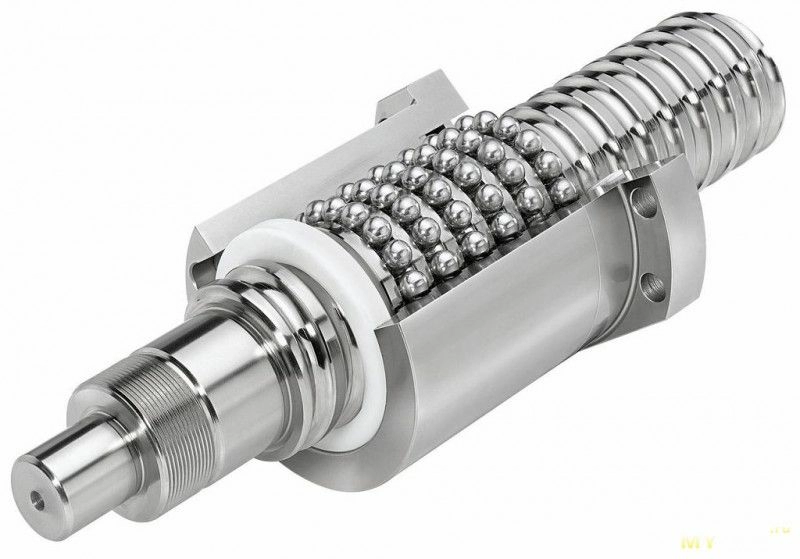

Конструктивно ШВП устроена следующим образом: винт и гайка, между которыми в канавках находятся шарики. Канавки служат дорожками качения, а перемещение шариков внутри гайки происходит по замкнутой траектории - в гайке есть канал возврата, по которому при вращении винта шарики могут непрерывно циркулировать внутри гайки, поступательно перемещая ее вдоль оси винта.
На небольших ШВП обычно имеется один заход резьбы. На больших ШВП их может быть несколько, в этом случае канал возврата шариков ведет на соседний виток резьбы, чтоб шарики проходили всю гайку, а сама передача в этом случае может выдерживать еще большую нагрузку по сравнению с однозаходной.
Купить ШВП для ЧПУ вы можете в нашем онлайн магазине с доставкой по всей России.
ПлюсыВвиду того, что ШВП представляет своего рода шарикоподшипник, она имеет небольшие потери трение, а значит и высокий КПД передачи. ШВП отличается точностью перемещения (это самый точный вид передачи из всего списка), компактными размерами, высоким сроком службы, бесшумностью и плавностью хода. Ограничения по длине хода можно обойти, использовав успокоители винта или натяжение ШВП одновременно с вращающейся гайкой.МинусыШВП это самый дорогой из приведенных приводов. Имеет ограничения по длине самой ШВП. Выборка люфта производится при помощи замены шариков на шарики большего размера, что представляет определенную сложность, либо люфт можно выбрать, использовав более дорогую сдвоенную гайку. ШВП не обладае эффектом самоторможения, поэтому если в контроллере станка не включить удержание, то под нагрузкой винт легко может провернуться с соответствующим изменением координат
Для точных и производительных фрезерных и подобных станков. Например фрезеры по стали, цветмету, фрезеры по дереву и пластикам.
Где не стоит применять ШВП:
Там, где нужна большая скорость работы или холостых перемещений лучше выбрать другой тип передачи.
Зубчатые передачи

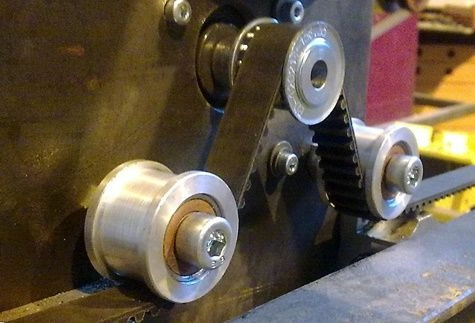

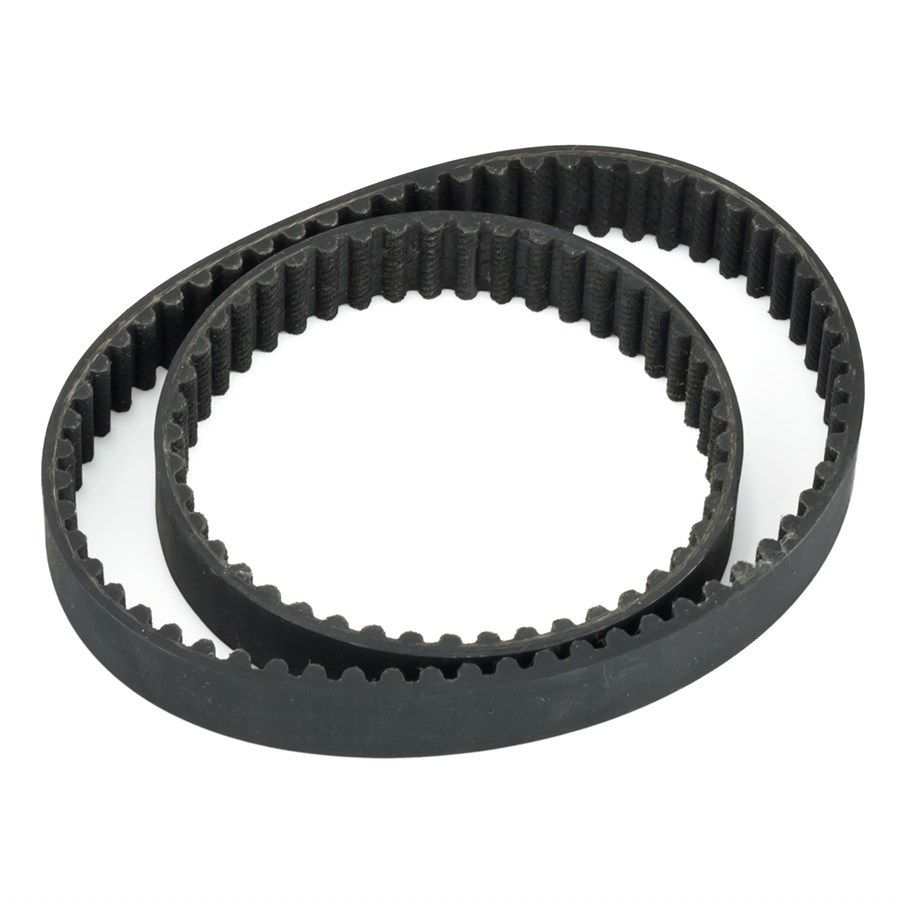

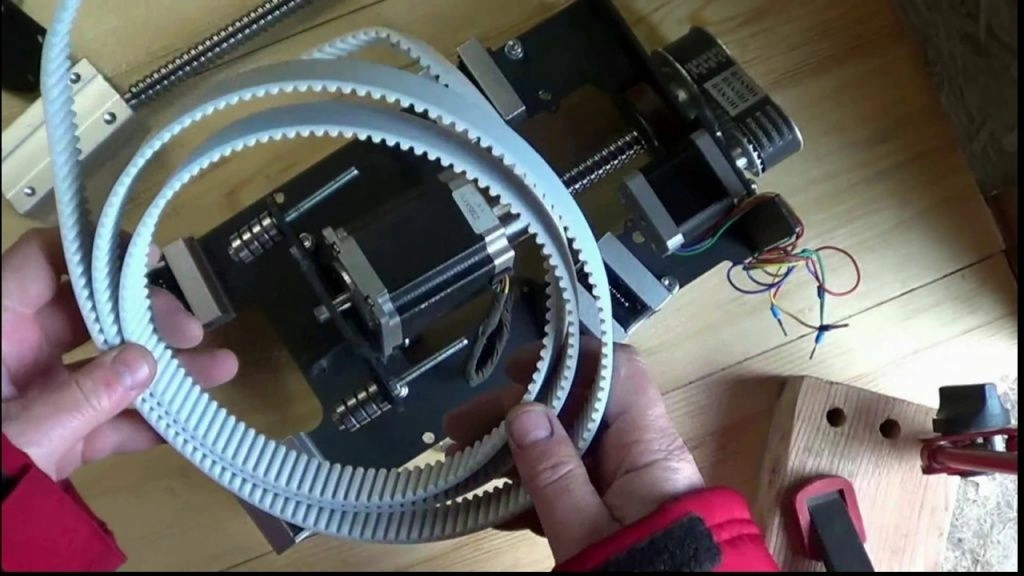

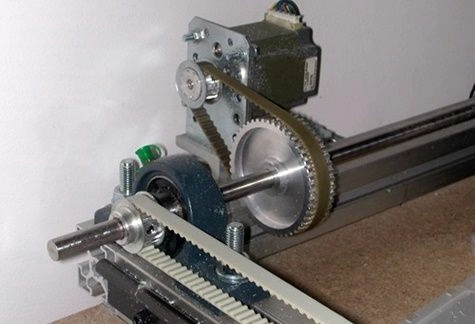

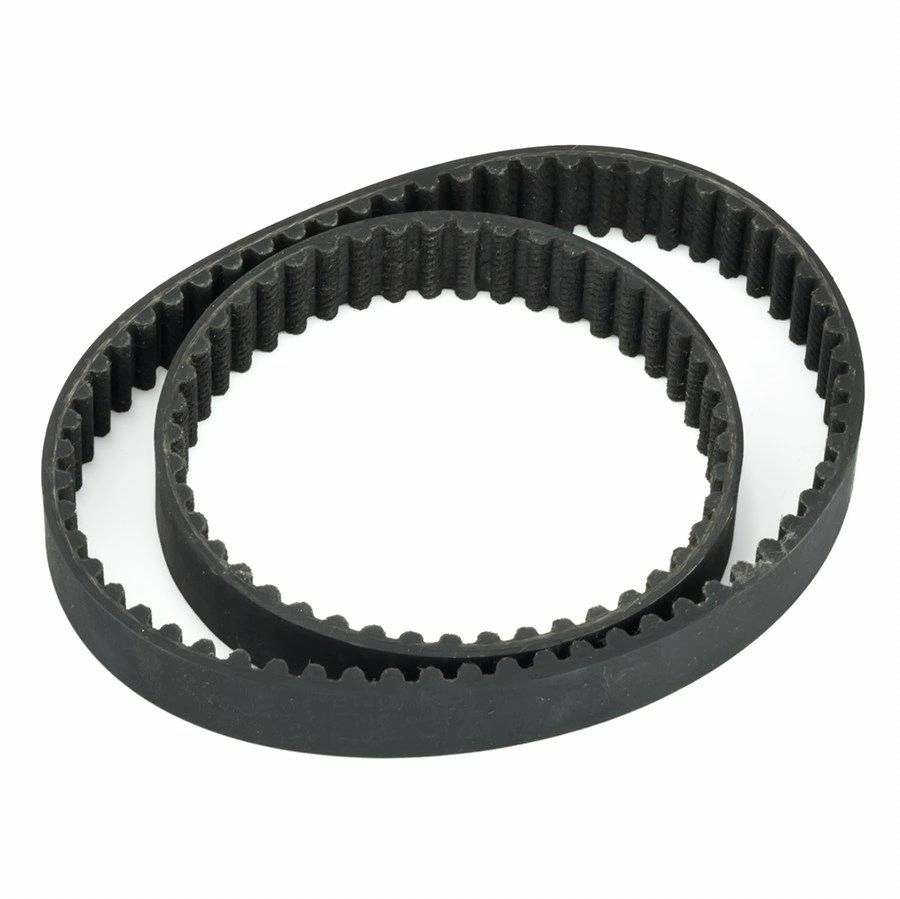

Зубчатый ремень

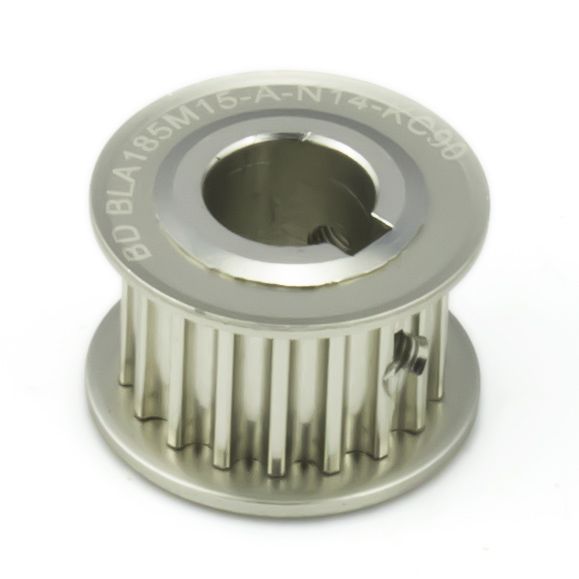

Ременная передача — это передача механической энергии при помощи приводного ремня. Зубчатый ремень работает за счет зацепления зубьев ремня с ответными зубьями на шкивах. Сама передача состоит из ведущего и одного или нескольких ведомых шкивов.
Зубчатый ремень нашел широкое применение, так как относительно недорог и благодаря зубчатой конструкции не проскальзывает по шкивам. Зубчатые ремни вы можете увидеть в автомобилях, станках с ЧПУ, в производственных линиях. Обычно их изготавливают из неопрена или полиуретана и армируют кордом из стальной проволоки или прочных синтетических волокон типа кевлара. Ремни бывают замкнутые в кольцо и просто метражом.
Зубчатые ремни и шкивы купить вы сможете в нашем магазине.
ПлюсыРеменная передача компактна, бесшумна, имеет простую конструкцию, легко обслуживается, имеет постоянное передаточное отношения и относительно неплохую нагрузочную способность. Может передавать крутящий момент как на один ведомый шкив, так и на несколько, например для синхронизации вращения винтов.МинусыПод нагрузкой ремень растягивается и играет, причем чем сам ремень длиннее, тем это более выражено
В «легких» станках – лазеры, граверы, плазморезы, 3д принтеры, пенорезки.
Где не стоит применять ремень:
Там где нужна высокая точность получаемых деталей или обработка требует повышенных усилий от привода.

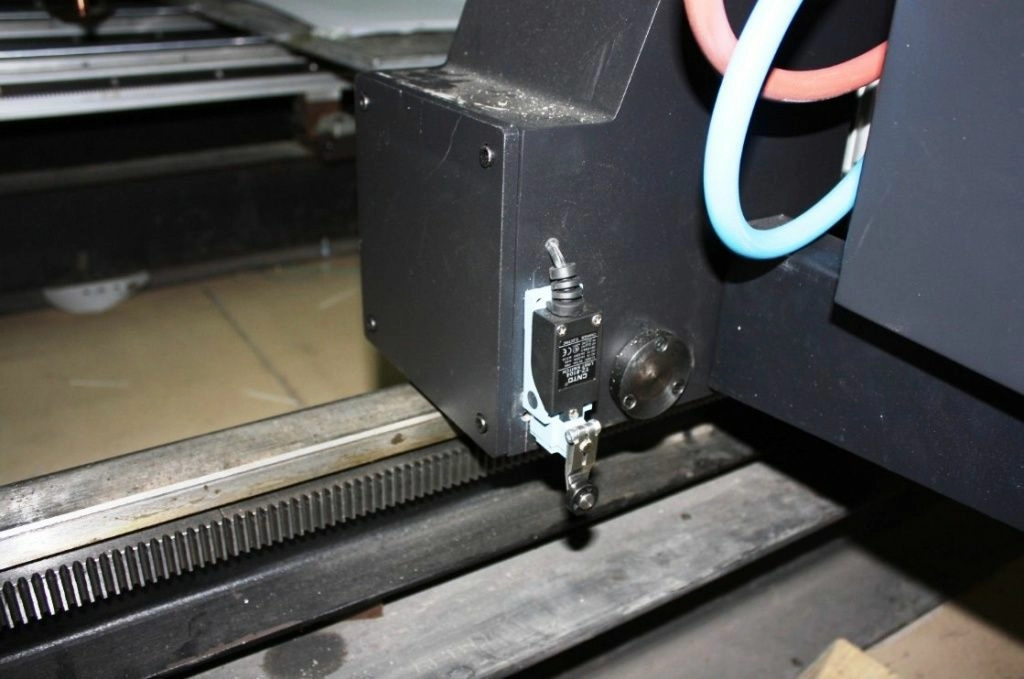

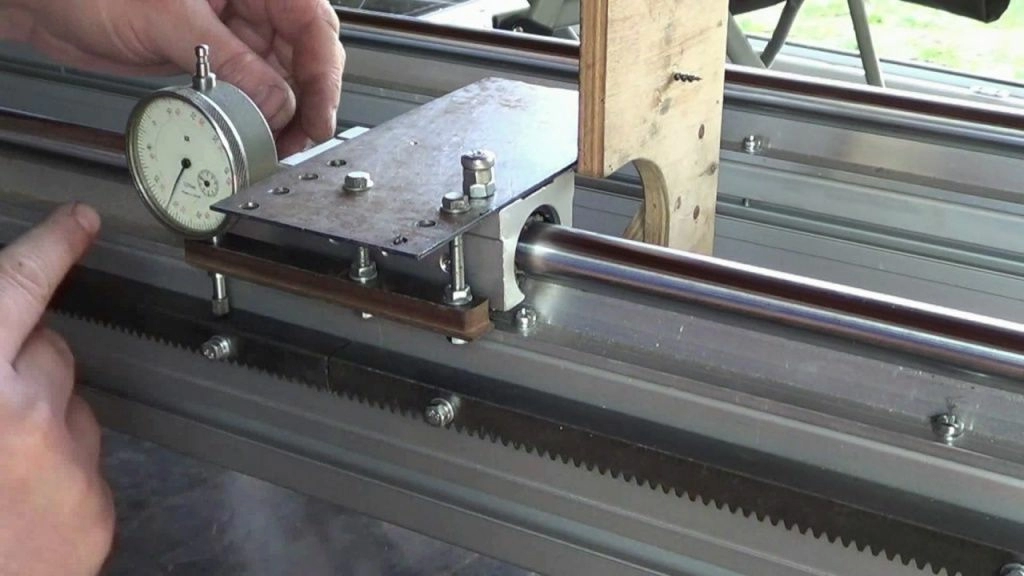

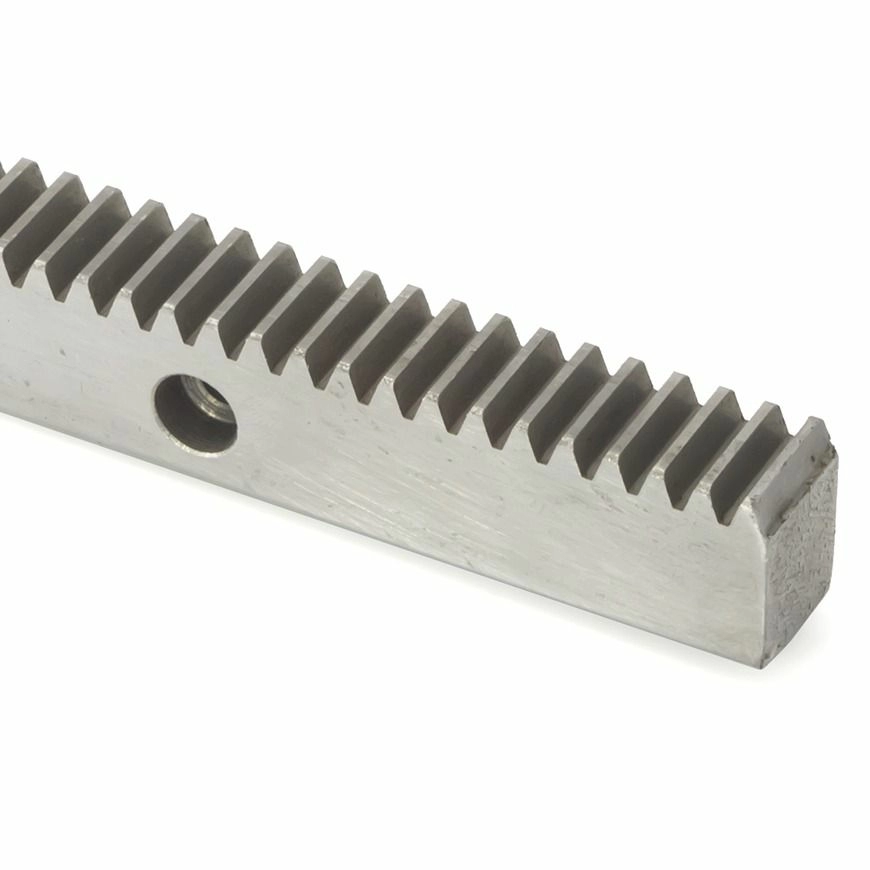

Рейка
ПлюсыДлинную рейку легко и просто можно собрать из коротких кусков, используя в качестве шаблона для стыковки кусок самой рейки. Она обеспечивает большую скорость перемещений, а рейка с крупным модулем еще и большую величину передаваемых усилий. Рейка легко монтируется, ей не нужны какие-то дополнительные или промежуточные опоры, она прикручивается напрямую к раме портала или станины. В случае необходимости монтажные отверстия можно выполнять «по месту». Если сравнивать ее с зубчатым ремнем, то рейка точнее, так как не растягивается и не играет под нагрузкой. У рейки так же хорошая ремонтопригодность, в случае замены изношенных частей можно использовать пару рейка/шестерня разных производителей.МинусыРейка не является прецизионной передачей, но для станков по дереву и подобных ее точности вполне хватает. Приводную шестерню не стоит вешать напрямую на вал мотора, крайне желательно использовать понижающий редуктор. Привод на рейке достаточно шумный
На производительных широкоформатных станках, где важна скорость холостых и рабочих перемещений, но не нужны размеры «до сотки» – большие раскроечные станки по дереву, плазморезы, планшетные плоттеры большого формата.
Где не стоит ставить рейки:
Не стоит использовать рейку в качестве привода там, где предъявляются высокие требования к точности получаемых деталей, а так же на станках малого формата.
Другие типы передач

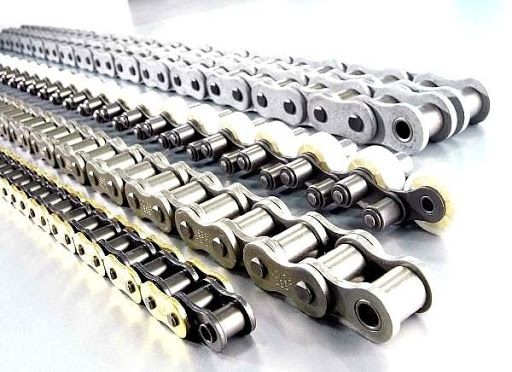

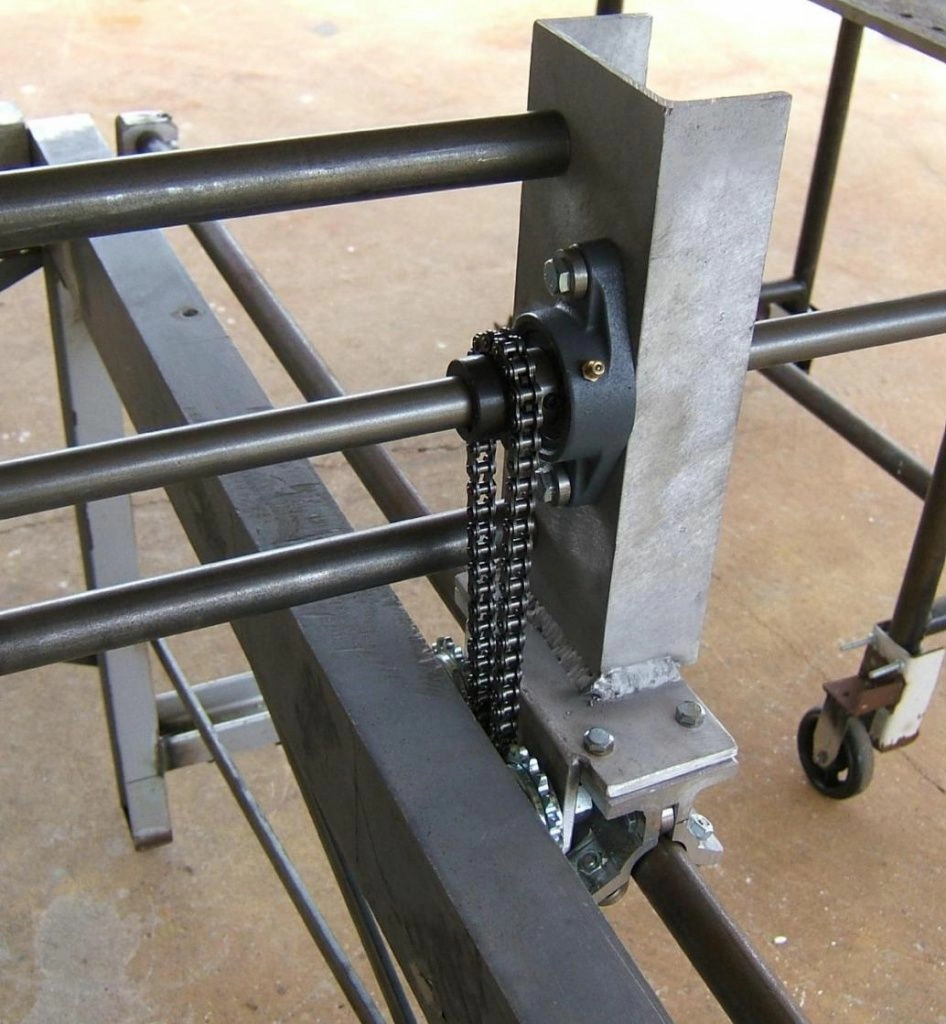

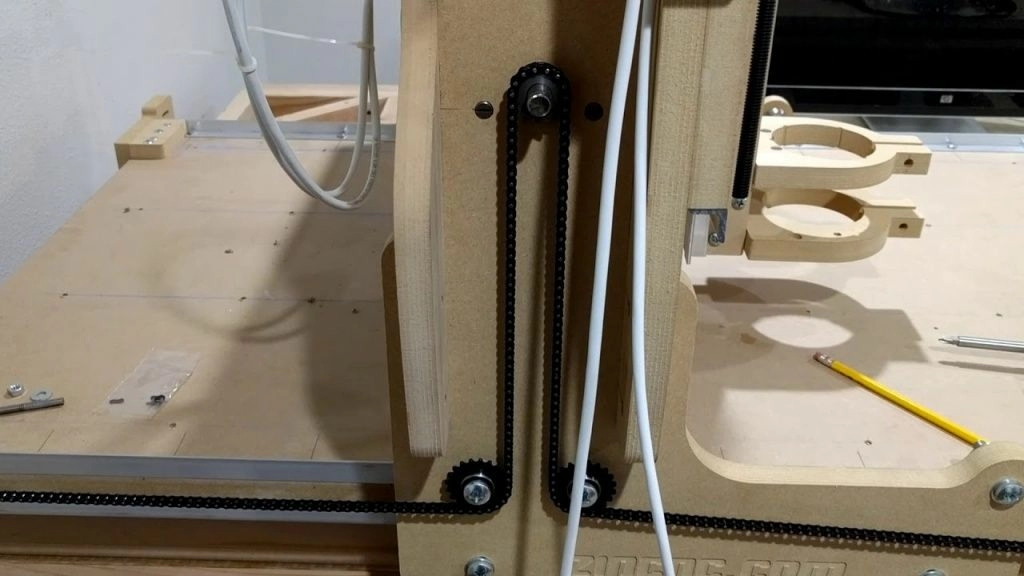

Цепная передача
Вообще цепь обойдена вниманием ЧПУ-строителей, тем не менее у нее есть свои сильные и слабые стороны. По применению она чем-то напоминает ремень, но с некоторой своей спецификой.
ПлюсыБезусловно сильнейшая сторона цепного привода это его способность собираться и разбираться при помощи обычной дешевой выжимки цепи. Нужна цепь длиной метр? Бери выжимку и отделяй нужный кусок. Нужна цепь длиной три метра? Бери выжимку и соединяй. Нужно кольцо? Бери выжимку и закольцовывай. При этом цепь выдерживает весьма большие нагрузки на растяжение, так как сделана из закаленных стальных пластин, и достаточно гибкая, что позволяет перегибать ее как угодно и использовать натяжители цепи произвольной конструкции. Помимо этого сама велоцепь весьма недорогая, доступная, имеет большой ресурс и не боится загрязнений, в том числе абразивных, грязь из нее просто вылетает. Так же цепь можно использовать в случае, когда нужно синхронизировать вращение валов или передать крутящий момент с одного мотора на несколько ведомых звезд.МинусыСамым весомым минусом цепного привода являются большие габариты приводных звезд. Представьте, например, шкив под ремень профиля GT2, с расстоянием между зубьями 2мм. Цепная звездочка с таким же количеством зубьев по диаметру будет в 6,5 раз больше шкива, а так же в 4 раза больше шкива профиля HTD3 и в 2,5 раза больше шкива под ремень HTD5. К цепной передаче нужен редуктор, так как приводную звезду не получится повесить напрямую на вал двигателя
Цепной привод стоит применять на станках с большим полем, высокой скоростью перемещения и достаточно большой нагрузкой – например на фрезерах по дереву с большим полем обработки. На менее нагруженных станках вроде ЧПУ-плазмы она тоже будет хорошо работать.
Где не стоит применять цепной привод:
Не стоит применять цепной привод на станках с небольшим полем. Большие габариты звезд будут сильно мешать, да и большие скорости там тоже не особо нужны.

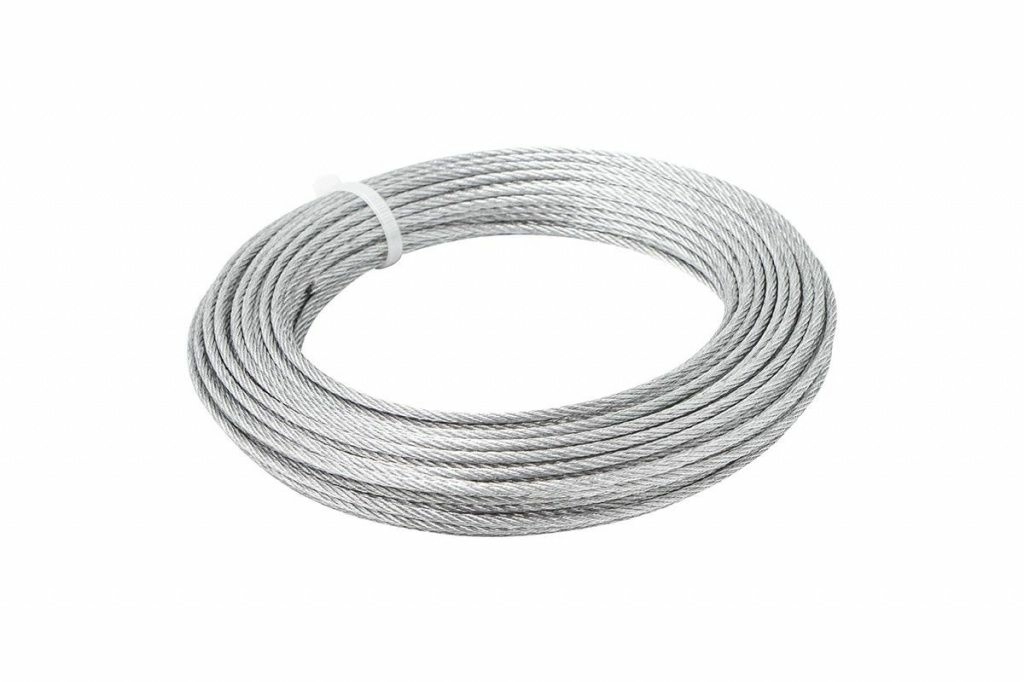

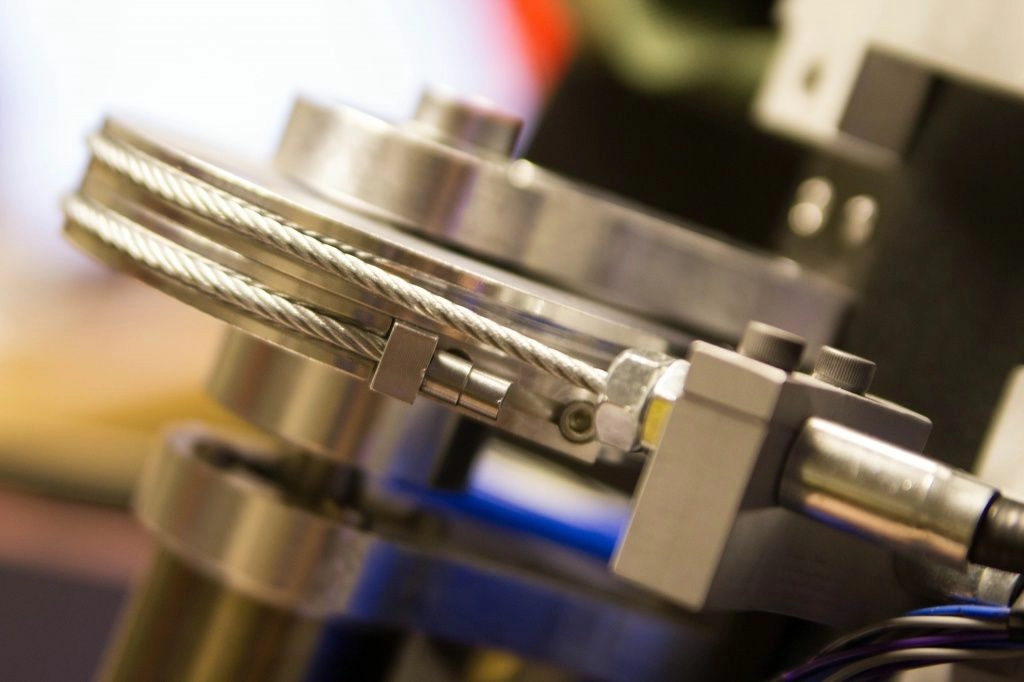

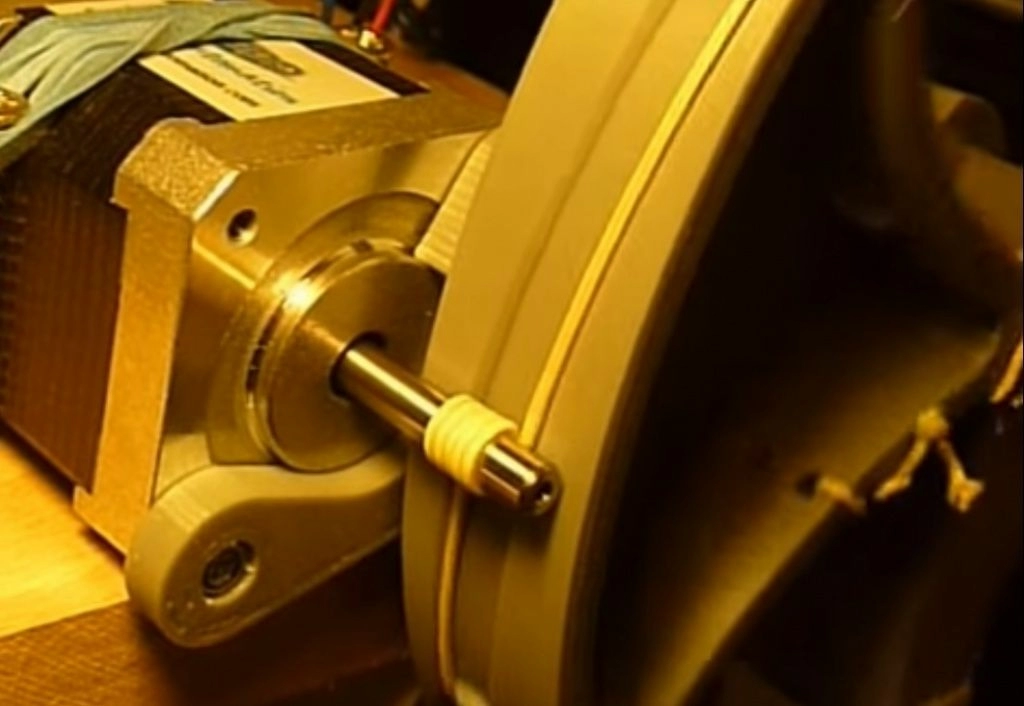

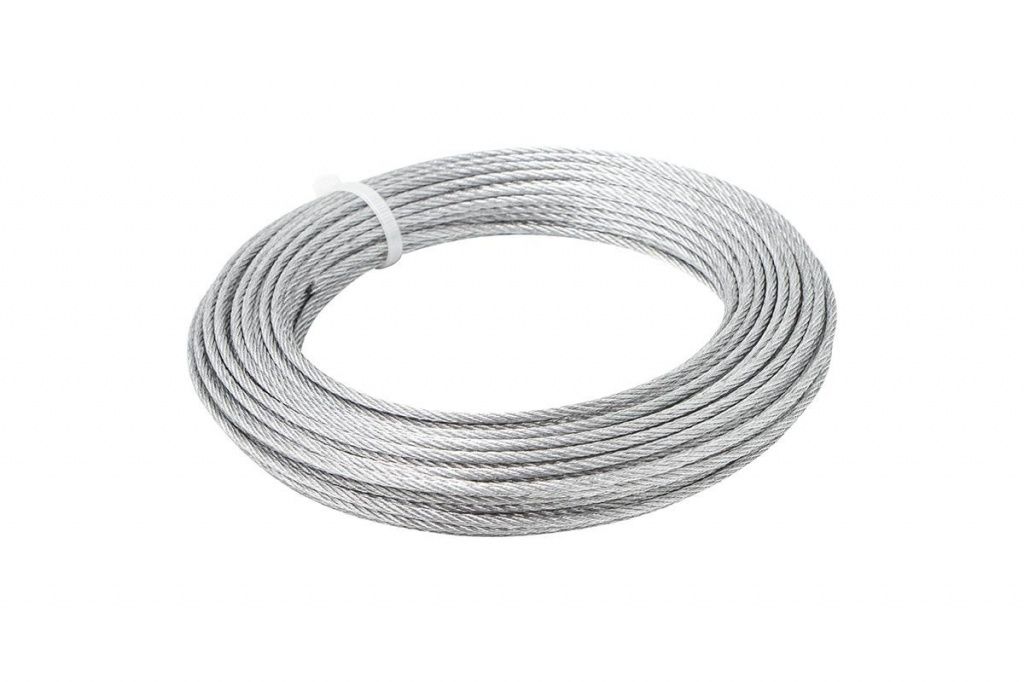

Тросовый привод
ПлюсыДостаточно дешево (можно купить трос хоть 100 метров длиной). Привод тросом обеспечивает большую скорость перемещения.МинусыСложная схема намотки и запасовки, достаточно большие габариты барабанов. Если концы троса не заделаны жестко и он сам держится на приводе только за счет сил трения, то рано или поздно он проскользнет, это только вопрос времени. Имеет низкую разрешающую способность, а на большой длине еще и тянется, поэтому от тросового привода не приходится ожидать большой точности
Станки с небольшой нагрузкой и не особо высокой точностью большого формата, например ЧПУ-плазморез, планшетный плоттер, пенорезка и что-то подобное.
Где не стоит ставить трос:
Где требуется большое усилие или высокая точность.
Какую все же выбрать передачу?
Выбор передачи зависит от конструкции станка, который вы хотите сделать, его размеров, обрабатываемого материала, необходимой производительности и точности.
Если у вас в планах станок большого формата для раскроя фанеры и ДСП, который будет использоваться в коммерческих целях, то оптимальным выбором будет рейка и возможно цепь. Если вы хотите обрабатывать цветные металлы на небольшом поле, то лучшим выбором будет ШВП в независимости от того, пилите ли вы детали в режиме 24/7 или раз в неделю.
