        Радио модуль SI4432

        База знаний
        -
        Модули
        -
        Беспроводная связь
        -Радио модуль SI4432
        Поделиться
        • Радио модуль SI4432
        Товары
          • Радио модуль SI4432
            Быстрый просмотр
            Радио модуль SI4432
            Достаточно
            416 руб./шт
            Подробнее

          Содержание

          • Обзор
          • Технические характеристики
          • Подключение к Arduino
          • Пример использования
          • Часто задаваемые вопросы

          Обзор радио модуля SI4432

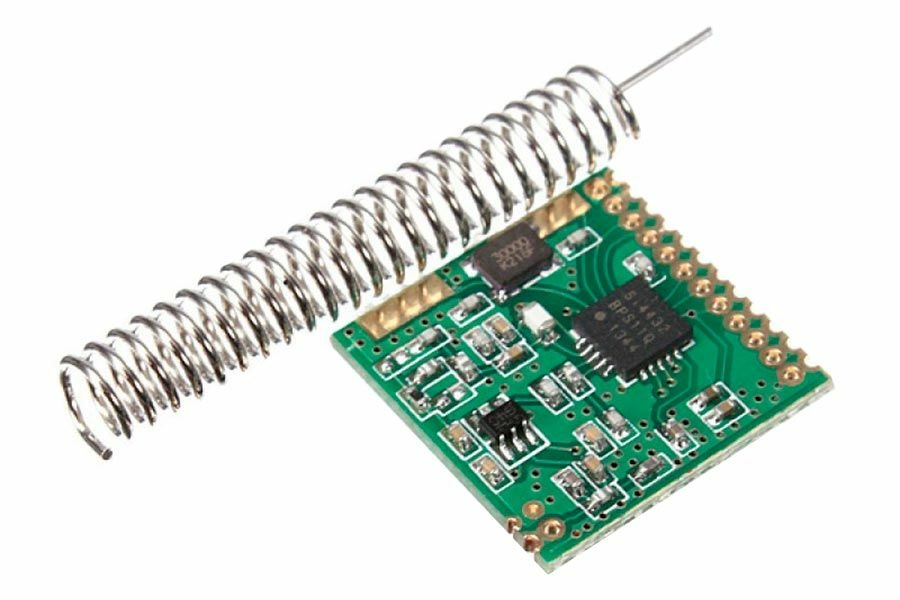

          Модули трансивера SI4432 (рисунок 1) на основе микросхемы SI4432 позволяют реализовать устойчивую двустороннюю радиосвязь в диапазоне частот от 240 до 930 МГц на расстоянии до 1 км на открытой местности и 100 - 300м в помещении. Скорость  передачи данных 0.123-256 kbps, виды модуляции  - FSK, GFSK, OOK. Мощность передатчика до +20 dBm. Модули имеют малый размер.


          Рисунок 1. Радиомодуль SI4432.


          Характеристики модуля SI4432

          • Частотный диапазон: 240 –930 МГц;

          • Чувствительность приемника: до 121 дБм;

          • Модуляция сигнала: FSK (ЧМн), GFSK (ГЧМн), OOK (АМн);

          • Максимальная выходная мощность: 20 дБм;

          • Скорость передачи данных: 0.123-256 Кбит/с;

          • Напряжение питания: 1.8-3.6 В;

          • Рабочая температура: от -20 до 60 °C.


          Назначение выводов


          Рисунок 2. Назначение выводов радиомодуля SI4432.

          • VDD — питание модуля;

          • GND — общий;

          • NSEL — вывод разрешения интерфейса SPI;

          • SCLK — вывод синхронизации интерфейса SPI;

          • SDI — вывод получения данных интерфейса SPI;

          • SDO — вывод отправки данных интерфейса SPI;

          • NIRQ — вывод прерываний по получению данных;

          • SDN — вывод перехода в режим энергосбережения (HIGH);

          • GPIO0, GPIO1, GPIO2 — программируемые порты ввода/вывода.


          Подключение к плате Arduino

          Модули работают по протоколу SPI. Для Подключение к плате Arduino согласно таблице 1. При этом обязательно согласование уровней 3.3 В → 5 В, необходимо использовать конвертер уровня!!! Для питания модулей желательно использовать внешний источник питания 3.3 В (при передаче на небольшое расстояние возможно брать питание с вывода 3.3 В платы Arduino).

          SI4432

          Arduino UNO

          Arduino Mega

          GND

          GND

          GND

          SDN

          GND

          GND

          NIRQ

          D2

          D2

          NSEL

          D10

          D53

          SCLK

          D13

          D52

          SDI

          D11

          D51

          SDO

          D12

          D50

          Схема соединений показана на рис. 3.


          Рисунок 3. Схема соединений для подключения радиомодуля SI4432

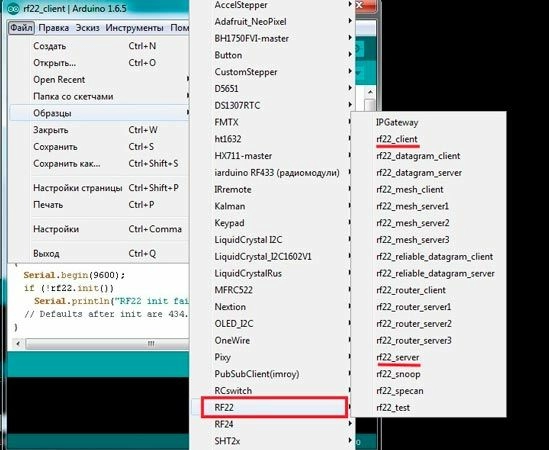

          Для программирования модуля используем библиотеку RF22. Загружаем на одну плату пример из библиотеки rf22_client, на вторую – rf22_server.


          Рисунок 4. Примеры библиотеки RF22

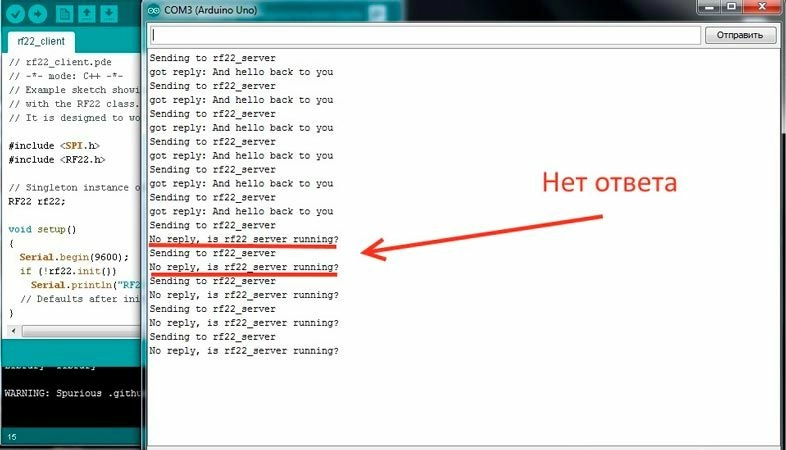

          Открываем монитор последовательного порта для каждой платы Arduino. Rf22_client (рисунок 5) периодически отправляет данные (Hello world) и в течении 500 мсек ждет ответа от сервера. И выводит сообщение о получении ответа или его отсутствии.


          Рисунок 5. Результат работы fr_client

          Rf22_server (рисунок 6) постоянно ждет данные по радиоканалу, при получении – отправляет ответ.

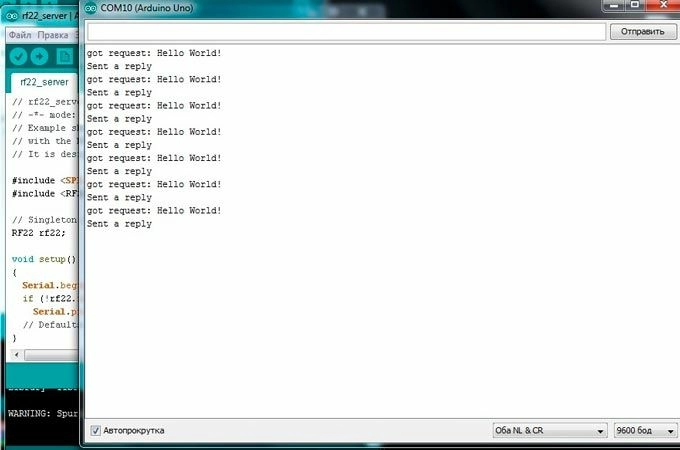

          Рисунок 6. Результат работы fr_server


          Пример использования SI4432

          Создадим проект отправки данных датчика влажности и температуры с платы Arduino по запросу на другую плату Arduino по радиоканалу.

          Нам потребуются следующие компоненты:

          • Плата Arduino Uno – 2;

          • Плата прототипирования – 2;

          • Модуль трансивера SI4432 – 2;

          • Конвертер уровня – 2;

          • Модуль GY21 (датчик SHT21) – 1;

          • Провода.

          Схема соединения элементов показана на рис. 7 и 8.

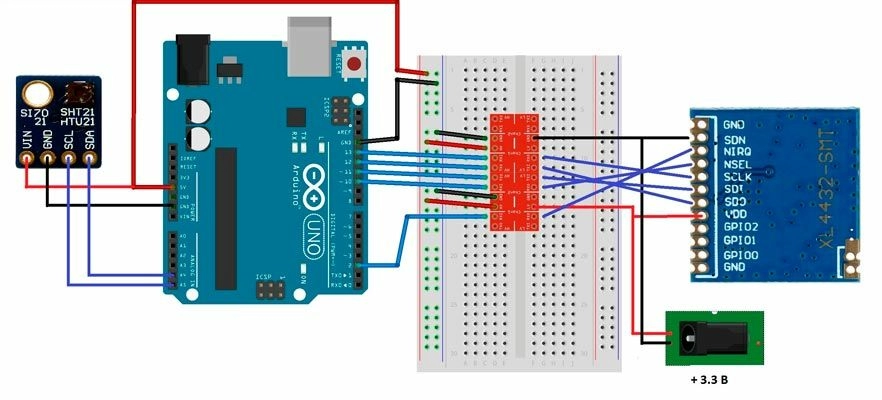

          Рисунок 7. Схема соединений для подключения радио модуля SI4432 – клиент

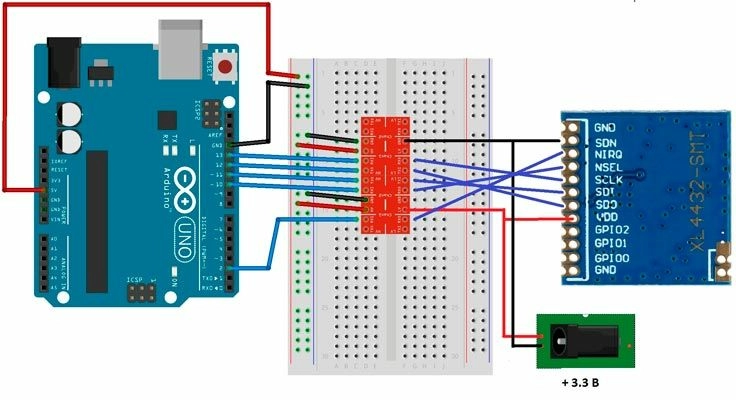

          Рисунок 8. Схема соединений для подключения радиомодуля SI4432 - сервер

          Клиент раз в 3 секунды посылает по радиоканалу сообщение tempSH21 (или humiditySH21) и ждет ответа. По получении ответа выводит данные в монитор последовательного порта. Содержимое скетча показано в листинге 1.

          Листинг 1

          #include <SPI.h>

          #include <RF22.h>

          // создание объекта RF

          RF22 si4432client;

          // для выбора влажность/температура

          int choice=0;

          void setup()

          {

          Serial.begin(9600);

          if (!si4432client.init())

              Serial.println("si4432 no init");

          }

          void loop()

          {

              Serial.println("Send request");

              // отправить запрос на server

              if(choice==0) {

                   uint8_t senddata[] = "tempSH21";

                   si4432client.send(senddata, sizeof(senddata));

              }

              else {

                  uint8_t senddata [] = "humiditySH21";

                  si4432client.send(senddata, sizeof(senddata));

              }

              si4432client.waitPacketSent();

              // ожидание ответа

              uint8_t getdata [RF22_MAX_MESSAGE_LEN];

              uint8_t length1 = sizeof(getdata);

              if (si4432client.waitAvailableTimeout(1000))

              {

                // полученное сообщение

                if (si4432client.recv(getdata, &length1))

                {

                  Serial.print("got reply: ");

                  if(choice==0)

                     Serial.print(" tempSH21=");

                  else

                     Serial.print(" humiditySH21=");

                  Serial.println((char*) getdata);

                }

              }

              choice=1-choice;

              delay(3000);

          }

          Сервер, получая запрос tempSH21 (или humiditySH21) получает необходимые данные с датчика SHT21 и отправляет в ответ значение запрошенного параметра. Содержимое скетча показано в листинге 2.

          Листинг 2

          #include <SPI.h>

          #include <RF22.h>

          #include <Wire.h>

          #include <SHT2x.h>

          // создание объекта RF

          RF22 si4432server;

          void setup()

          {

          Wire.begin();

          Serial.begin(9600);

          if (!si4432server.init())

              Serial.println("si4432 init no");

          }



          void loop()

          {

              si4432server.waitAvailable();

              // полученное сообщение

              uint8_t getdata [RF22_MAX_MESSAGE_LEN];

              uint8_t length1 = sizeof(getdata);

              if (si4432server.recv(getdata, &length1))

              {

                Serial.print("get request: ");

                Serial.println((char*) getdata);

                char senddata[] = "             ";

                if(StrContains((char*) getdata,"tempSH21")!=0)

                  {

                  dtostrf(SHT2x.GetTemperature(),10,2,senddata);

                  }

                else if(StrContains((char*)buf,"humiditySH21")!=0)

                  {

                  dtostrf(SHT2x.GetHumidity(),10,2,sendata);

                  }

                else

                  {

                  Serial.println("error");

                  dtostrf(999,10,0,data);

                  }

                si4432server.send((uint8_t*)datasend, sizeof(datasend));

                si4432server.waitPacketSent();

                Serial.println("Sent a reply");

              }

          }

          Загружаем скетчи на платы Arduino и смотрим данные в мониторе последовательного порта для клиента (рис. 9) и сервера (рис. 10).

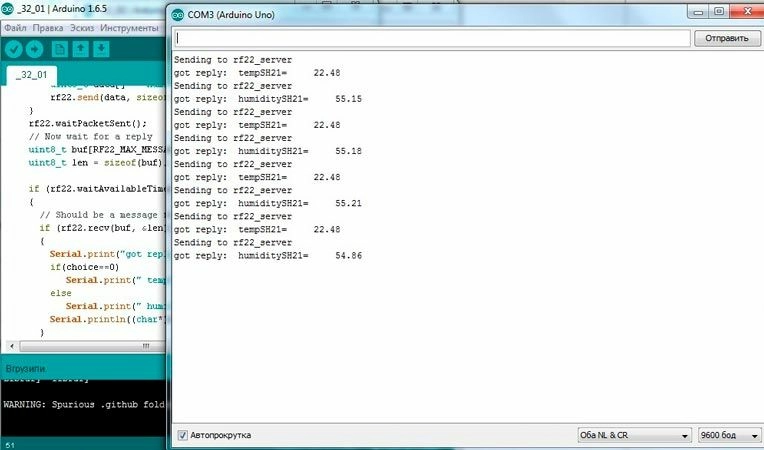

          Рисунок 9. Отправка и получение данных для клиента.

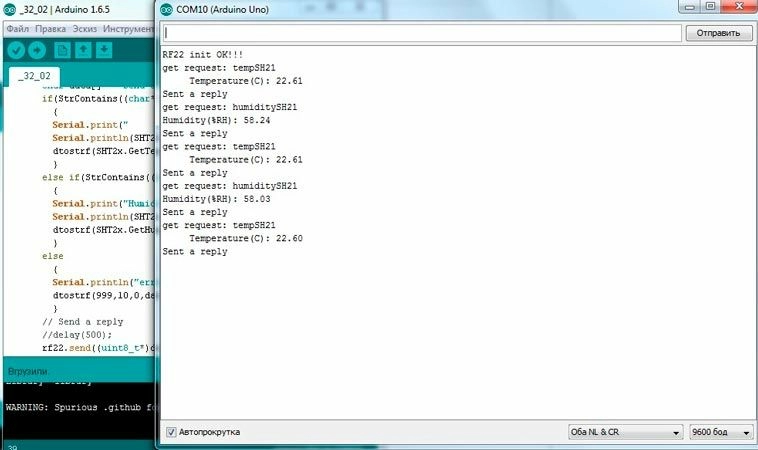

          Рисунок 10. Отправка и получение данных для сервера.

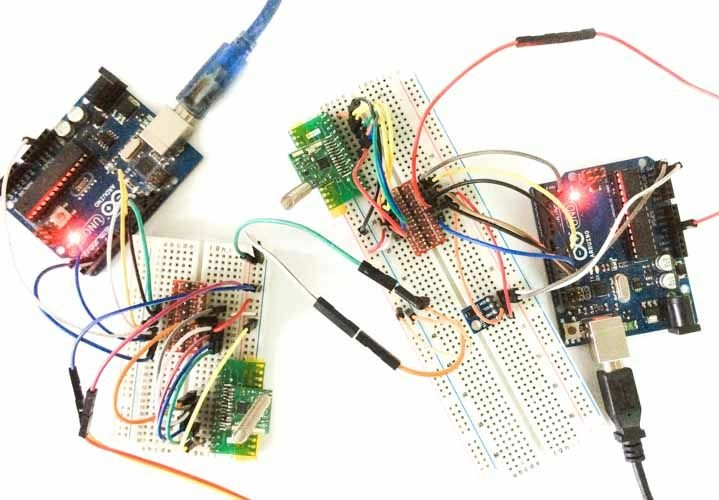

          Рисунок 11. Схема в сборе.


          Часто задаваемые вопросы

          1. Отсутствует передача данных между модулями

          • Проверьте подано ли питание на модуль.

          • Проверьте, достаточное ли питание подано на модуль.

          • Проверьте правильность подключения модуля к плате Arduino.

          • Проверьте совпадение параметров частоты, скорости передачи и типа модуляции на модулях SI4432.



          Документы
          Listing_01.ino 886 байт
          Listing_02.ino 919 байт
          RF22 96,9 кб
          SHT2x 3,6 кб
