          Обзор часов реального времени DS3231

          Если вы создаете устройство, которому нужно знать точное время, вам пригодится модуль часов реального времени RTC (Real Time Clock). Данные модули отсчитывают точное время и могут сохранять его даже при отключении основного питания при использовании резервного питания (батарейка CR2032 или литий-ионный аккумулятор LIR2032-3,6 В), которого хватит на несколько лет.

          Еще совсем недавно основным модулем RTC в среде Ардуинщиков являлся модуль на микросхеме DS1307. В этом модуле использовался внешний кварцевый генератор частотой 32кГц, при изменении температуры менялась частота кварца, что приводило к погрешности в подсчете времени.

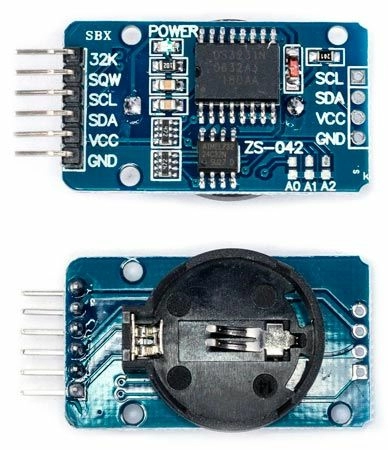

          Новые модули RTC (рис. 1) построены на микросхеме DS3231, внутрь которой установлен кварцевый генератор и датчик температуры, который компенсирует изменения температуры, поэтому время отсчитывается более точно. Погрешность составляет ±2 минуты за год.


          Рисунок 1.


          Технические характеристики

          • календарь до 2100 года

          • погрешность : +/- 4ppm

          • два будильника

          • выход стабильной частоты : 1-32768 Гц

          • напряжение питания : 2,7 - 5,3 В

          • напряжение батарейки : 2,3 - 5,3 В

          • ток потребления : 250 мкA

          • ток потребления от батарейки : 3 мкA

          • порог переключения на батарейку : 2,6 В

          • интерфейс : I2C

          • размеры : 40х22 мм


          Назначение контактов

          Модуль имеет 6 выводов:

          • GND – общий

          • VCC – питание 2,7 - 5,3 В

          • SDA – вход/выход данных интерфейса I2C

          • SCL – синхронизация интерфейса I2C

          • SQW – прерывание от будильников или выход импульсов 1-8192 Гц

          • 32K – выход импульсов 32768 Гц


          Подключение к плате Arduino

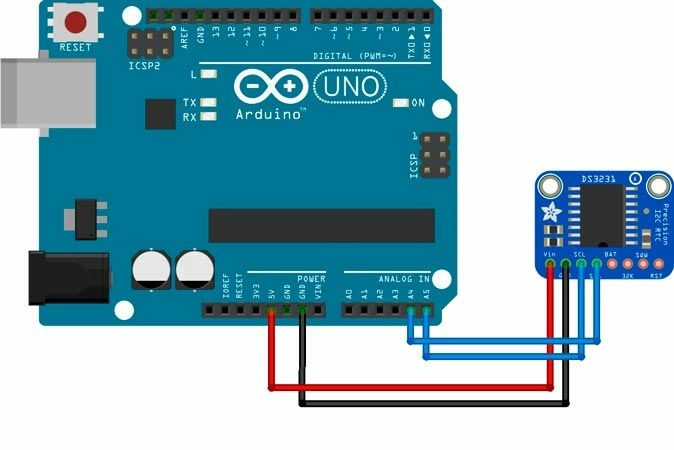

          Модуль DS3231 подключается к плате Arduino по интерфейсу I2C, используются выводы SDA и SCL. Схема подключения показана на рис. 2.


          Рисунок 2.

          Для программирования будем использовать библиотеки DS1307 и Time. Скетч получения данных с DS3231 и вывода в последовательный порт показан в листинге 1.

          Листинг 1

          #include <Wire.h>

          #include <DS1307RTC.h>

          #include <Time.h>

          tmElements_t datetime;

          void setup() {

             Serial.begin(9600);

          }

          void loop() {

             // получение данных из ds3231

             if (RTC.read(dt)) {

                print2(datetime.Hour, ":");

                print2(datetime.Minute, ":");

                print2(datetime.Second, " ");

                print2(datetime.Day, "/");

                print2(datetime.Month, "/");

                print2(tmYearToCalendar(datetime.Year) ,"");

                Serial.println();

             }

             else {

                   Serial.println("error");

                   delay(5000);

             }

             delay(1000);

          }

          void print2(int nn,String str) {

             if (nn >= 0 && nn < 10)

                { Serial.print("0");}

             Serial.print(nn);

             Serial.print(str);

          }

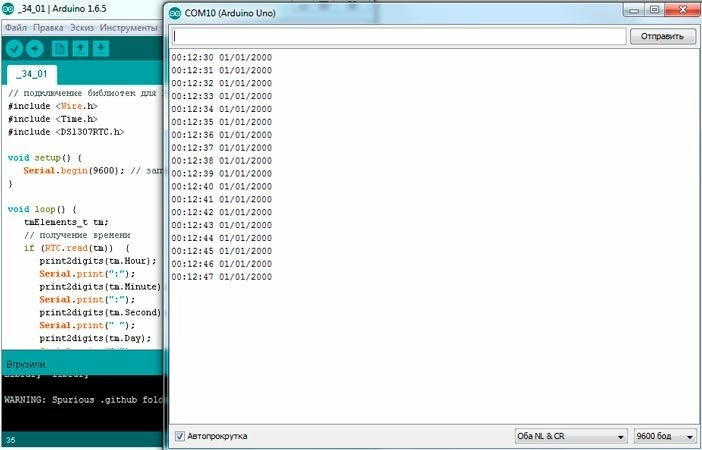

          Открываем монитор последовательного порта (рис. 3).


          Рисунок 3.

          Результат работы – правильный отсчет, но неверное значение времени и даты. При отсутствии питания значение времени в микросхеме DS3231 сбрасывается на 00:00:00 01/01/2000.

          Добавим функционал скетчу – установка времени отправкой строки вида "dd/mm/ YYYY hh:mm:ss" в последовательный порт.

          Листинг 2

          #include <DS1307RTC.h>

          #include <Time.h>

          #include <Wire.h>

          String inSer = "";

          boolean strFull = false;

          tmElements_t datetime;



          void setup() {

             Serial.begin(9600);

          }



          void loop() {

             // пришли данные по serial

             if (strFull) {

                datetime.Hour=(int(inSer[11])-48)*10+(int(inSer[12])-48);

                datetime.Minute=(int(inSer[14])-48)*10+(int(inSer[15])-48);

                datetime.Second=(int(inSer[17])-48)*10+(int(inSer[18])-48);

                datetime.Day=(int(inSer[0])-48)*10+(int(inSer[1])-48);

                datetime.Month=(int(inSer[3])-48)*10+(int(inSer[4])-48);

                datetime.Year=CalendarYrToTm((int(inSer[6])-48)*1000+(int(inSer[7])-48)*100+(int(inSer[8])-48)*10+(int(inSer[9])-48));

               RTC.write(datetime); // записать данные в DS3231

                // очистить строку

                inSer = "";

                strFull = false;

             }

             // получение данных из ds3231

             if (RTC.read(datetime)) {

                print2(datetime.Hour, ":");

                print2(datetime.Minute, ":");

                print2(datetime.Second, " ");

                print2(datetime.Day, "/");

                print2(datetime.Month, "/");

                print2(tmYearToCalendar(datetime.Year) ,"");

                Serial.println();

             }

             else {

                   Serial.print("error");

                   delay(5000);

             }

             delay(1000);

          }

          void print2(int nn,String str) {

             if (nn >= 0 && nn < 10)

                { Serial.print("0");}

             Serial.print(nn);

             Serial.print(str);

          }

          void serialEvent() {

             while (Serial.available()) {

                // получить очередной байт:

                char c = (char)Serial.read();

                // добавить в строку

                inSer += c;

                // /n - конец передачи

                if (c == '\n')

                   { strFull = true;}

             }

          }

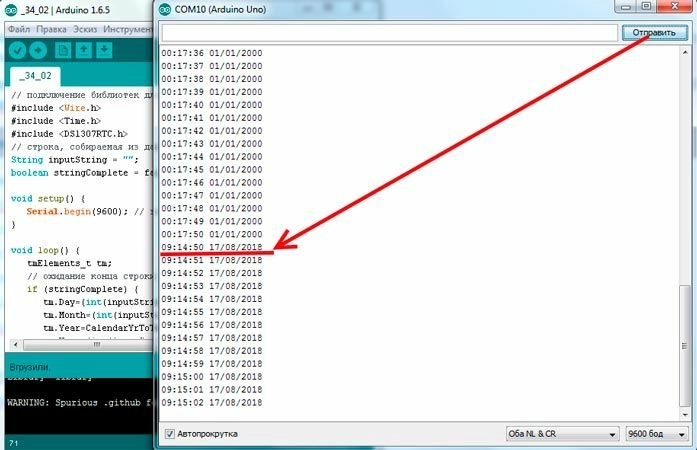

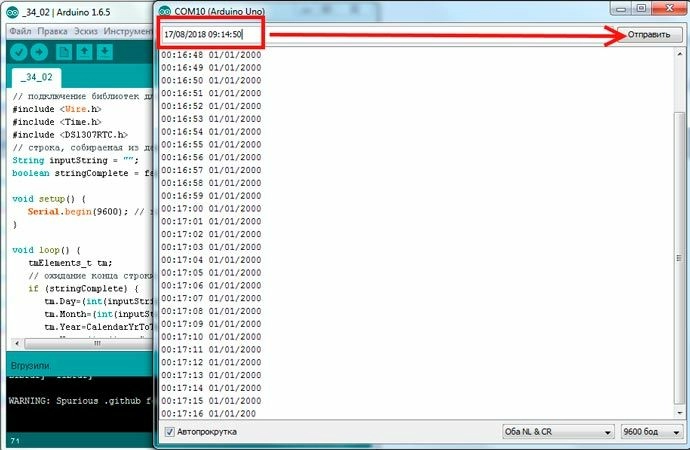

          После загрузки скетча на плату Arduino, открываем монитор последовательного порта и отправляем в Arduino строку «dd/mm/ YYYY hh:mm:ss» для установки текущей даты и точного времени (рис. 4,5).



          Рисунок 4,5.

          Теперь DS3231 будет отсчитывать точное время. И если установлена батарейка, время не собъется после отключения питания.


          Пример использования

          Создадим проект часов с выводом данных на 4-х разрядный семисегментный дисплей на базе драйвера TM1637.

          Нам потребуются следующие компоненты:

          • Плата Arduino Uno – 1

          • Плата прототипирования – 1

          • Модуль DS3231 – 1

          • 4digit display на базе TM1637 – 1

          • Провода

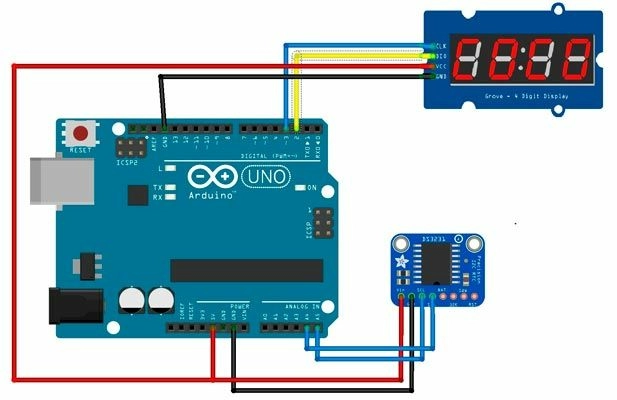

          Схема соединения элементов показана на рис. 6.


          Рисунок 6.

          Для программирования вывода данных на 4-х разрядный семисегментный дисплей на базе драйвера TM1637 установим в Arduino IDE библиотеку TM1637. Каждые 5 секунд меняем на дисплее отображение:

          • текущее время;

          • день и месяц.

          При отображении показаний текущего времени каждые 0.5 секунды мигаем разделителем типа "двоеточие" между вторым и третьим разрядом. Содержимое скетча показано в листинге 3.

          Листинг 3

          #include <DS1307RTC.h>

          #include <Time.h>

          #include <Wire.h>

          #include "TM1637.h"

          #define CLK 3

          #define DIO 2

          TM1637 4dig_display(CLK,DIO);

          // для данных времени

          int8_t ListTime[4]={0,0,0,0};

          // для данных dd/mm

          int8_t ListDay[4]={0,0,0,0};

          // разделитель

          boolean point=true;

          // для смены время / день-месяц

          unsigned long millist=0;

          tmElements_t datetime;

          void setup() {

             Serial.begin(9600); // запустить последовательный порт

             // запуск дисплея

             4dig_display.init();

             // яркость дисплея

             tm1637.set(7);

          }

          void loop() {

             // получение времени

             if (RTC.read(datetime)) {

                ListTime[0]= datetime.Hour/10;

                ListTime[1]= datetime.Hour%10;

                ListTime[2]= datetime.Minute/10;

                ListTime[3]= datetime.Minute%10;

                ListDay[0]= datetime.Day/10;

                ListDay[1]= datetime.Day%10;

                ListDay[2]= datetime.Month/10;

                ListDay[3]= datetime.Month%10;

             }

             else {

                // ошибка

                4dig_display.display(0,ListDay[0]);

                4dig_display.display(1,ListDay[1]);

                4dig_display.display(2,ListDay[2]);

                4dig_display.display(3,ListDay[3]);

                4dig_display.point(false);

             }

             if(millis()-millist>=10000) {

                millist=millis();

             }

             else if(millis()-millist>=5000) {

                // вывод день - месяц

                4dig_display.display(0,ListDay[0]);

                4dig_display.display(1,ListDay[1]);

                4dig_display.display(2,ListDay[2]);

                4dig_display.display(3,ListDay[3]);

                4dig_display.point(false);

             }

             else {

                // вывод времени

                4dig_display.display(0,ListTime[0]);

                4dig_display.display(1,ListTime[1]);

                4dig_display.display(2,ListTime[2]);

                4dig_display.display(3,ListTime[3]);

                4dig_display.point(point);

             }

             delay(500);

             // поменять индикацию точек

             point=!point;

          }

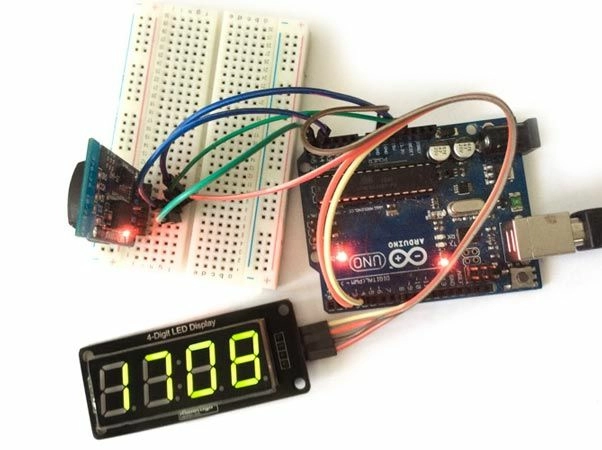

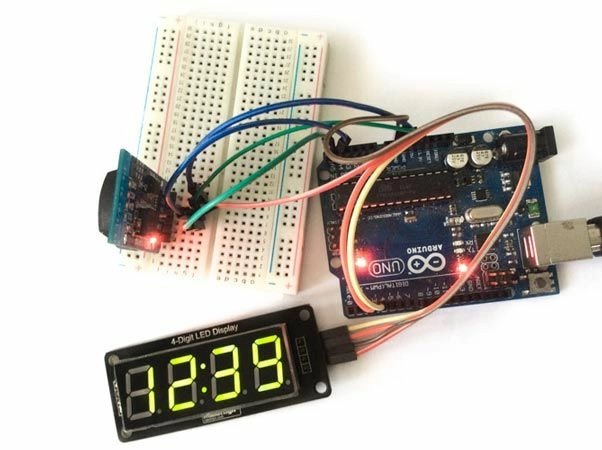

          Загружаем скетч на плату Arduino и проверяем работу часов.



          Рисунок 7,8.


          Часто задаваемые вопросы

          1. Отсутствует получение данных времени с модуля DS3231.

          • Проверьте правильность подключения модуля DS3231 к плате Arduino.

          2. Данные, получаемые с модуля DS3231, неверные.

          • Установите правильную дату и время, загрузив код из листинга 2 и отправив из последовательного порт правильные данные.

          3. При отключении питания сбивается время и дата.

          • Установите резервное питание модуля (батарейка CR2032 или литий-ионный аккумулятор LIR2032-3,6 В).

          • Проверьте напряжение резервного питания (должно быть не менее 2,3 В).



          Документы
          listing_01 1,1 кб
          listing_02 1,5 кб
          listing_03 1,9 кб

          Товары
            • Часы реального времени DS1302
              Быстрый просмотр
              Часы реального времени DS1302
              Много
              Подробнее

            Назад к списку Следующий проект
            Компания
            О компании
            Политика
            Услуги
            Партнеры
            Клиенты
            Информация
            Акции и скидки
            Условия оплаты
            Условия доставки
            Гарантия на товар
            Кэшбэк
            Как купить
            Вопрос-ответ
            Блог
            База знаний
            Производители
            Будьте всегда в курсе!
            Узнавайте о скидках и акциях первым
            Оставайтесь на связи
            • Вконтакте
            • Facebook
            • Instagram
            • YouTube
            Наши контакты
            8 (800) 550-13-29
            info@3d-diy.ru
            Москва, Духовской пер. 17с3   |  Пн-Пт 11.00-19.00 | Сб-Вс Выходные
            2021 © 3DiY (Тридиай) - интернет-магазин комплектующих для 3D принтеров, ЧПУ станков и робототехники
