        Nextion дисплей

        База знаний
        -Nextion дисплей
        Поделиться
        • Nextion дисплей
        Дисплеи
        Перейти в раздел
        Дисплеи

        Дисплеи являются удобным элементом при создания графического интерфейса для проектов Arduino.

        Содержание

        • Обзор
        • Программа Nextion
        • Подключение к Arduino
        • Пример использования
        • Часто задаваемые вопросы

        Обзор дисплее Nextion

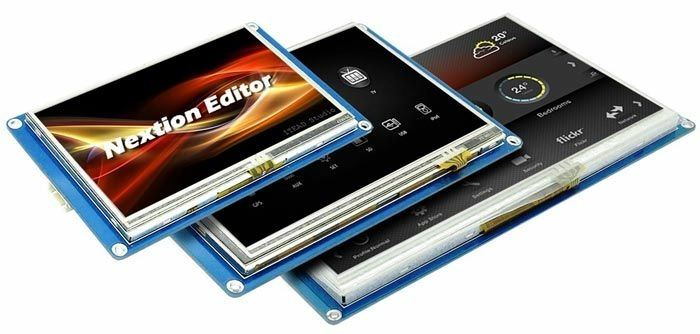

        Дисплеи являются удобным элементом при создания графического интерфейса для проектов Arduino. В проектах Arduino используют разнообразные дисплеи. Список самых распространенных:

        • монохромные символьные на контроллере HD44780;
        • монохромные графические NOKIA5110;
        • OLED-дисплеи;
        • цветные дисплеи с TFT матрицей.

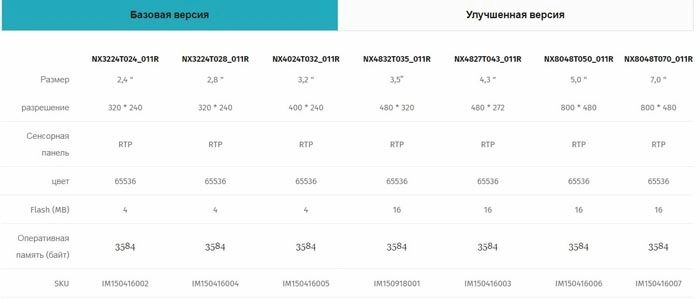

        Чем сложнее дисплей, тем больше ресурсов Arduino он использует. В отличие от вышеперечисленных, графические дисплеи Nextion NMI (Human Machine Interface) обладают собственным микроконтроллером, который выделяет весь свой вычислительный ресурс на обработку графики, контроллером сенсорного экрана, памятью, и разъемами для подключения SD-карты и интерфейса UART.


        Рис. 1

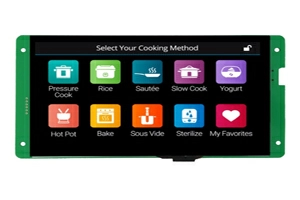

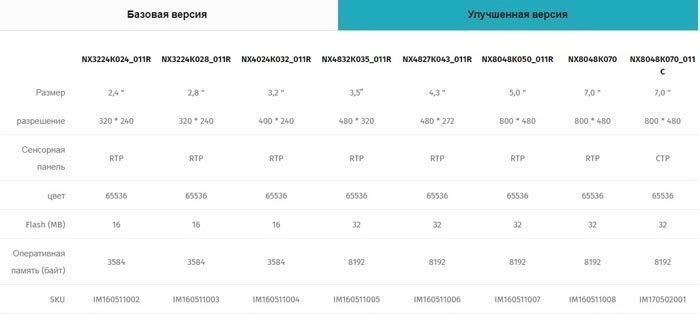

        Дисплеи улучшенной версии оснащены также часами реального времени и контактами GPIO. Подключение к Arduino по последовательному порту, двусторонний обмен происходит с помощью унифицированных команд, позволяющих определять события прикосновения к элементам экрана и устанавливать атрибуты созданных элементов. Для загрузки программ в дисплей можно использовать разъем SD-карт памяти. Модельный ряд представлен дисплеями с диагональю 2.4" - 7.0" с разрешением экрана от 320x240 до 800x480 (рис. 2,3).


        Рис. 2

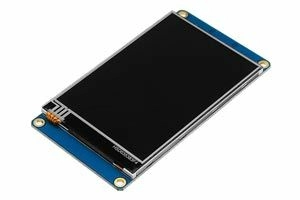

        Рис. 3


        Программа Nextion Editor

        Программа Nextion Editor  предназначена для работы с дисплеями Nextion и позволяет создавать интерфейс пользователя и прописать обработку событий Press/Release для элементов экрана.

        Перед подключением дисплея Nextion к плате Arduino, рассмотрим как создавать в дисплее графические элементы. Необходимо скачать программу Nextion Editor со страницы загрузки официального сайта – https://nextion.itead.cc/resources/download/ (рис. 4). Версия только для операционной системы Windows.

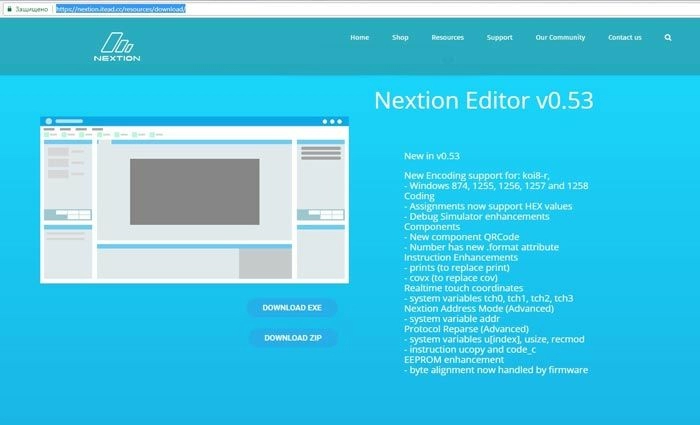

        Рис. 4 Страница загрузки программы Nextion Editor.

        После скачивания, распаковки и установки, запустим программу Nextion Editor (рис. 5).


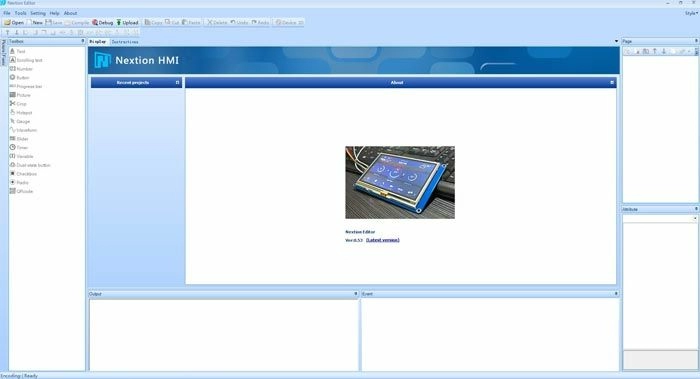

        Рис. 5.

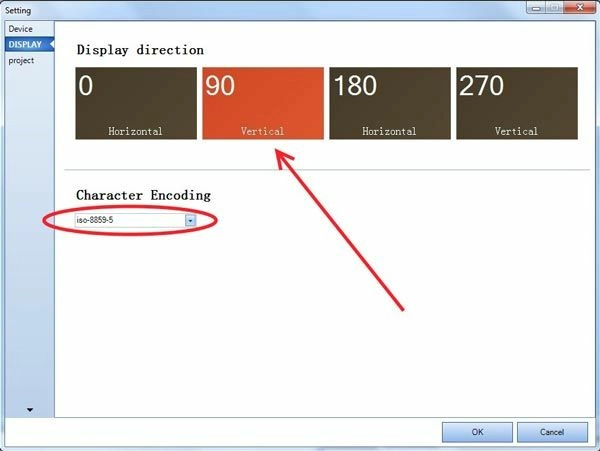

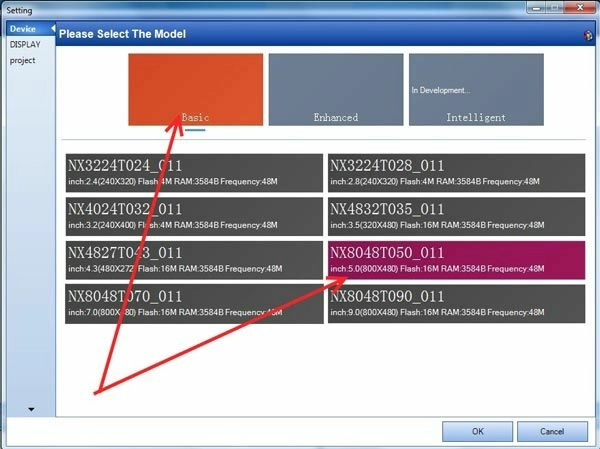

        Создаем новый проект (File → New), вводим название проекта и кликаем по кнопке Сохранить. В окне Setting во вкладке Device выберем линейку и модель дисплея (рис. 6). Во вкладке Display выбираем ориентацию дисплея и кодировку (для кириллицы iso-8859-5) (рис. 7). 5. Во вкладке project можно запаролировать доступ к проекту.


        Рис. 6.


        Рис. 7.

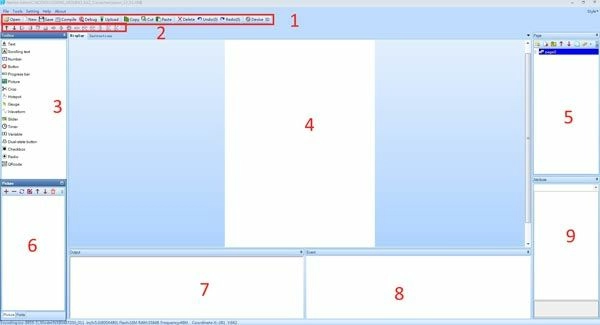

        Откроется графическое окно разработки. Рассмотрим его элементы (рис. 8):

        • Главное меню;
        • Меню управления выравниванием и порядком элементов;
        • Библиотека элементов;
        • Область отображения;
        • Список страниц проекта;
        • Библиотека изображений /Библиотека шрифтов;
        • Окно вывода результатов компиляции;
        • Окно для ввода кода, выполняемого при возникновении события;
        • Зона редактирования атрибутов выбранного элемента.


        Рис. 8.

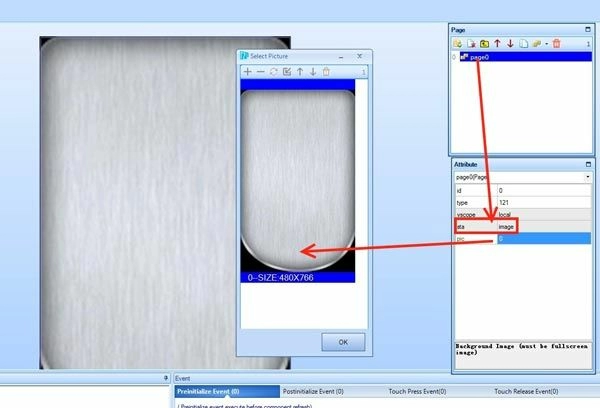

        Теперь можем приступать к добавлению элементов. Изначально в окне списка страниц присутствует одна страница – page0, название которой можно изменить. У каждого элемента, а также страницы есть свойства (атрибуты), которые можно изменять в окне редактирования атрибутов выбранного элемента. Добавим фон для страницы. Сначала добавим изображение в окне 6 – библиотека изображений, нажав на кнопку "+". Теперь можно установив фон страницы, выбрав для страницы page0 атрибут sta, равный image и в поле pic выбрать нужное изображение из списка (рис. 9).


        Рис. 9.

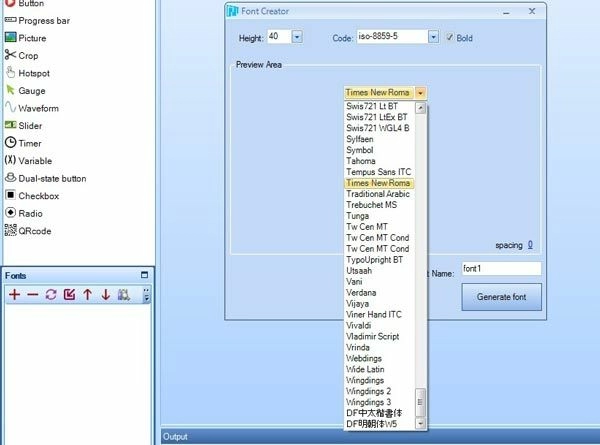

        Теперь добавим шрифты, которые наверняка пригодятся для надписей на экране. Шрифты можно сгенерировать генератором шрифтов. Выбираем Tools à Font Generator и в появившемся окне выбираем параметры шрифта (рис. 10), а затем сохраняем.


        Рис. 10.

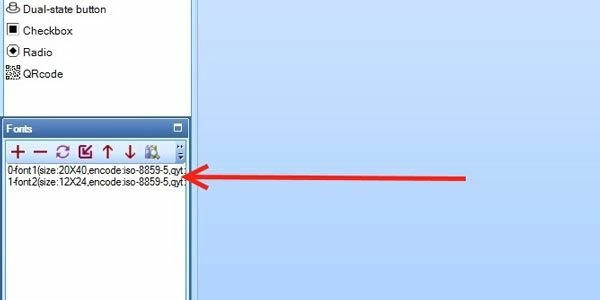

        После генерации шрифт можно добавить в проект. В библиотека шрифтов нажимаем на кнопку "+" и указываем путь к шрифту. Теперь добавленный шрифт можно использовать в проекте (рис. 11).


        Рис. 11.

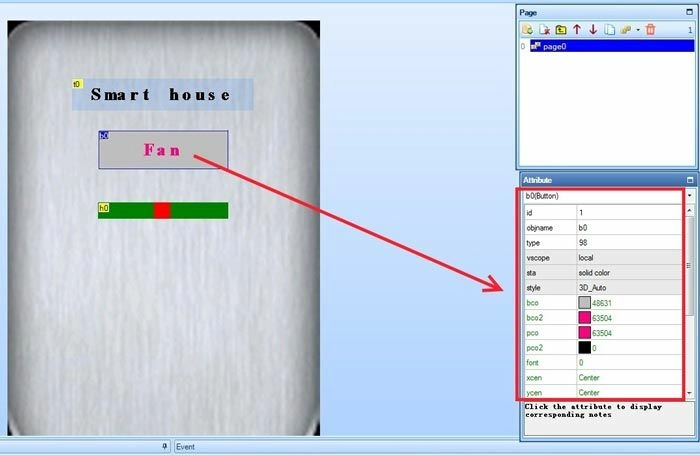

        Элементы интерфейса добавляются на экран из библиотеки элементов, местоположение элемента на экране устанавливаем, перемещая его с помощью мыши, для активного элемента редактируем его атрибуты (рис. 12).


        Рис. 12.

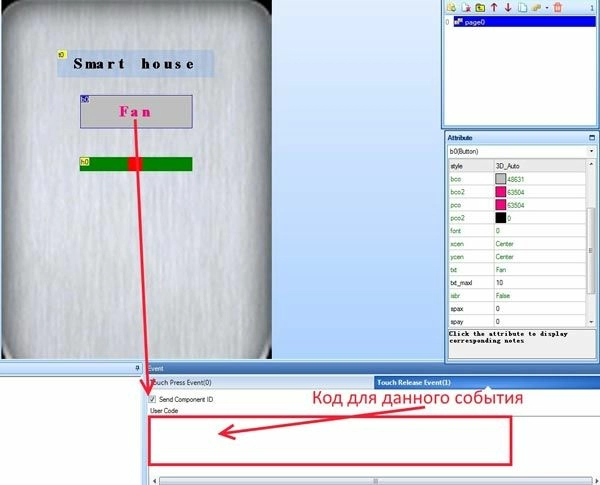

        С помощью галочки устанавливаем отправку команд для UART выбранного события (Touch Press или Touch Release), в поле кода можно добавить код для данного события (рис. 13).


        Рис. 13.

        Перед прошивкой модуля необходимо проект скомпилировать (пункт меню Compile). При отсутствие ошибок приступаем к прошивке модуля.

        Прошивка осуществляется:

        • Через UART;
        • С помощью карты microSD.

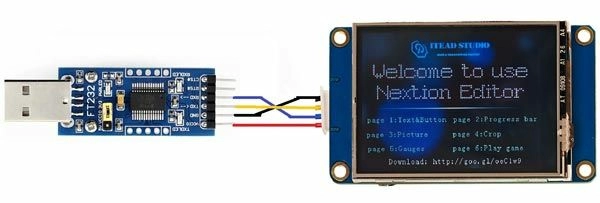

        Для прошивки дисплея через UART понадобиться USB-Serial адаптер. Схема подключения Nextion к USB-Serial адаптеру показана на рис. 14.


        Рис. 14.

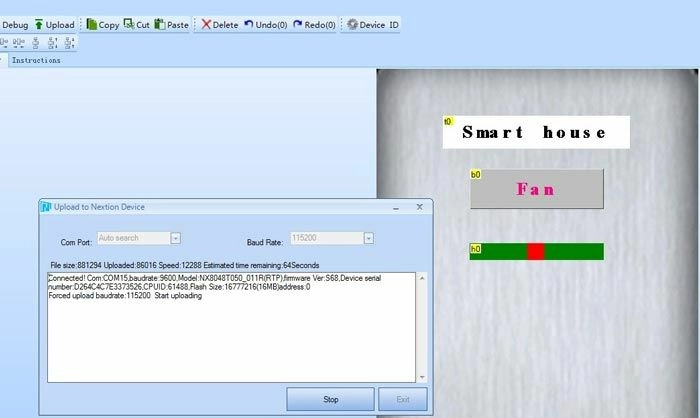

        Для загрузки прошивки выбираем пункт Upload и в появившемся окне нажимаем на кнопку Go. Процесс прошивки будет отображаться в окошке программы (рис. 15) и на экране дисплея.


        Рис. 15.

        Для прошивки дисплеев Nextion с помощью microSD карты, необходимо скопировать файл с именем проекта на microSD-карту. Далее вставляем её в дисплей и подаем питание. По окончании процесса прошивки извлекаем microSD-карту.


        Подключение к плате Arduino

        Рассмотрим подключение Nextion к Arduino и двустороннее взаимодействие. Взаимодействие происходит по последовательному порту. Схема подключения показана на рисунке 16.

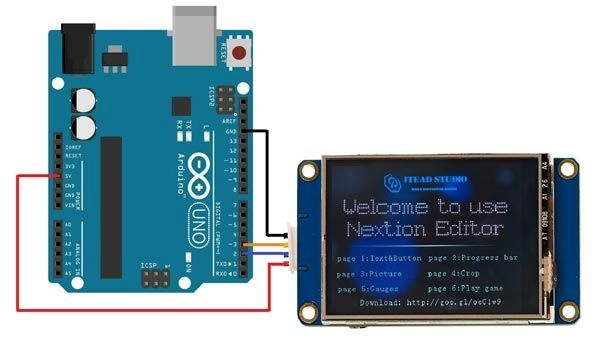

        Рис. 16. Схема соединений для подключения дисплея Nextion к плате Arduino

        Для взаимодействия с дисплеем Nextion будем использовать Arduino-библиотеки Nextion. Со стороны Arduino будем использовать программный последовательный порт Software на пинах 2(Rx) и 3(Tx). Составим скетч получения данных из дисплея Nextion при событиях Touch Press и Touch Release для созданной выше прошивки для дисплея Nextion.

        Содержимое скетча представлено в листинге 1.

        Листинг 1.

        // подключение библиотек
        #include <SoftwareSerial.h>
        #include <Nextion.h>

        // создание объектов SoftwareSerial port1(2, 3);
        Nextion disp(port1, 9600);

        void setup() {
           Serial.begin(9600);
           disp.init();
        }
        void loop() {
           // ожидание сообщения от Nextion
           String msg = disp.listen();
           if(msg != ""){
              // при получении сообщения -
              // вывести его в последовательный порт
              Serial.println(msg);
           }
        }


        Загружаем скетч на плату Arduino и смотрим в последовательном порту подключение данных из Nextion при назначенных для элементов событиях Touch Press и Touch Release (рис. 17).

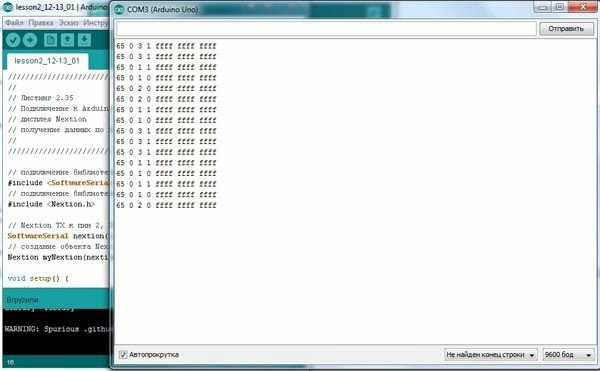

        Рис 17. Получение данных от дисплея Nextion со последовательному порту

        Разберем формат строки:

        • 65 0 2 1 ffff fffff fffff
        • 65 – первый байт – произошло событие TouchEvent;
        • 0 – номер страницы;
        • 2 – номер элемента на странице;
        • 1 – событие Touch Press (0 – Touch Release).
        • В библиотеке Nextion есть методы для отправки команд на дисплей Nextion, например:
        • sendCommand() – отправить команду;
        • setComponentText() – установить текст компонента;
        • buttonOnOff() – нажать/отжать кнопку;
        • buttonToggle() – переключение переключателя;
        • updateProgressBar() – изменить компонент ProgressBar;
        • getComponentText() – получить текст компонета.

        Составим скетч отправки команд на дисплей Nextion.

        Содержимое скетча представлено в листинге 2.

        Листинг 2

        // подключение библиотек
        #include <SoftwareSerial.h>
        #include <Nextion.h>

        // создание объектов
        SoftwareSerial port1(2, 3);
        Nextion disp (port1, 9600);

        char buf[10];

        void setup() {
           Serial.begin(9600);
           disp.init()
        }

        void loop() {
           // изменение текста на компоненте t0
           disp.setComponentText("t0", "Smart"+String(millis()));
           delay(2000);
           // изменение размера кнопки b0
           disp.sendCommand( "b0.font=1");
           delay(2000);
           disp.sendCommand( "b0.font=0");
           delay(2000);
           // изменение позиции слайдера
           String s="h0.val="+String(random(0,100));
           Serial.println(s);
           s.toCharArray(buf, 10);
           disp.sendCommand(buf);
           delay(2000);
         }


        Загружаем скетч на плату Arduino и смотрим на дисплее изменение атрибутов компонентов.


        Пример использования

        Создадим проект метеостанции с выводом данных на экран дисплея Nextion. Для данного проекта потребуются следующие детали:

        • Плата Arduino Uno – 1;
        • Кабель USB;
        • Плата прототипирования – 1;
        • Дисплей Nextion;
        • Модуль BH1750 – 1;
        • Модуль датчика BMP280 – 1;
        • Модуль датчика влажности DHT22 – 1;
        • Провода.

        Соберем схему соединений согласно рис. 18. Обратите внимание, что питание датчика BMP280 берется с выхода Arduino 3.3 В, подключение к 5В приведет к выходу датчика из строя!!!

        Сначала необходимо создать прошивку для дисплея Nextion – размещение элементов для отображения данных метеостанции. Открываем программу Nextion Editor и создаем новый проект meteo1. Выберем вертикальное расположение страницы.

        Создадим 2 страницы – logo (для отображения логотипа при запуске устройства) и sensors (для отображения данных датчиков). Страница logo с фоновой картинкой и выполнением кода по событию Touch Realese (рис. 19).

        На странице sensors расположим элементы для отображения данных датчиков – 4 элемента Picture и 8 элементов Text (рис. 20). Необходимо загрузить в проект 4 иконки и создать 2 шрифта Arial 32 и 56px. В элементах t1, t2, t3, t4 будем изменять удаленно атрибут txt для внесения в них информации с датчиков метеостанции.

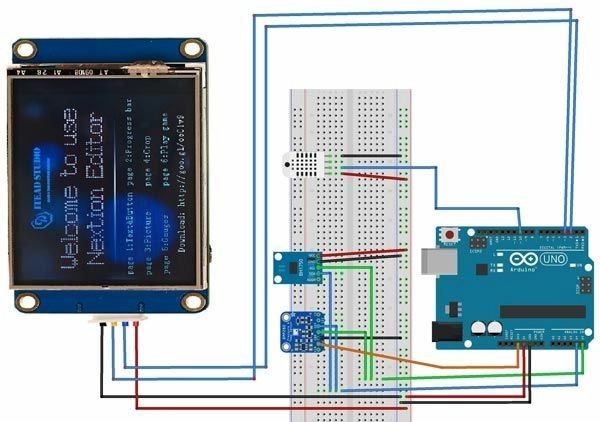

        Рисунок 18. Схема соединений для домашней метеостанции с дисплеем Nextion.

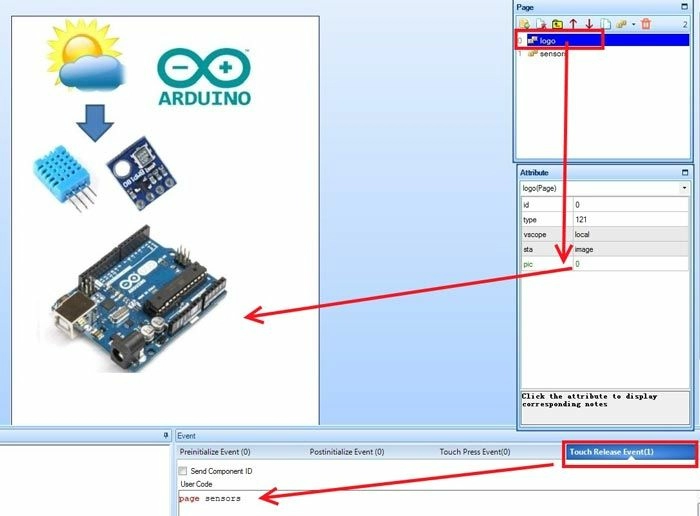

        Рисунок 19. Создание страницы logo.

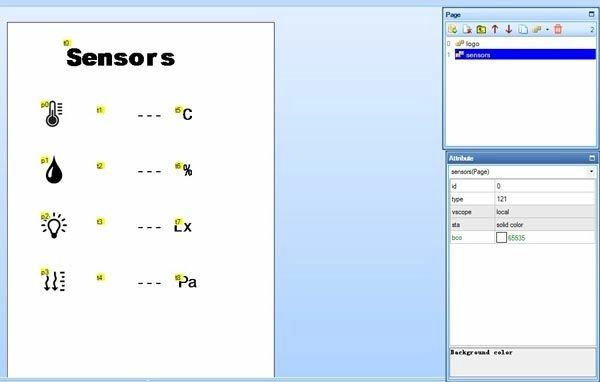

        Рисунок 20. Размещение элементов для страницы sensors.

        Приступим к написанию скетча.

        Сначала необходимо подключить библиотеки:

        // подключение библиотеки для работы с Software Serial
        #include <SoftwareSerial.h>
        // подключение библиотеки для работы с Nextion
        #include <Nextion.h>
        // подключение библиотеки для датчика BH1750
        #include <BH1750FVI.h>
        // подключение библиотек для датчика BMP280
        #include <Adafruit_Sensor.h>
        #include <Adafruit_BMP280.h>
        // подключение библиотеки Wire – для устройств I2C
        #include "Wire.h"
        #include <SPI.h>
        // подключение библиотеки DTH – для датчика DHT22
        #include "DHT.h"


        В константы вынесем пины для подключения датчиков DHT22 и DS18B20:

        // пин подключения контакта DATA датчика DHT22
        #define DHTPIN 10


        Создаем экземпляры объектов:

        // Nextion TX к пин 2, RX к пин 3 Arduino
        SoftwareSerial nextion(2, 3);
        // создание объекта Nextion к порту на скорости 9600 бод
        Nextion myNextion(nextion, 9600);
        // создание экземпляра объекта объекта для BH1750
        BH1750FVI myBH1750;
        // создание экземпляра объекта для BMP280
        Adafruit_BMP280 myBMP280;
        // создание экземпляра объекта DHT
        DHT dht(DHTPIN, DHTTYPE);


        Опрос датчиков будем прозводить один раз в 5 секунд, вызывая процедуры получения данных для каждого датчика. Для датчика DHT22:

        int get_data_humidity() {
           int h = dht.readHumidity();
           return h;
        }
        int get_data_temp() {
           int t = dht.readTemperature();
           return t;
        }


        Для датчика BH1750:

        int get_data_light() {
           int l = myBH1750.readLightLevel();
           return l;
        }


        Для датчика BMP280:

        int get_data_pressure() {
           int p = myBMP280.readPressure();
           return p;
        }


        Для вывода показаний датчиков на экран дисплея Nextion необходимо отправлять команды для изменения атрибута txt элементов t1, t2, t3, t4:

        float val=get_data_ds18b20();
        // изменение текста на компоненте t1
        myNextion.setComponentText("t1", String(val));

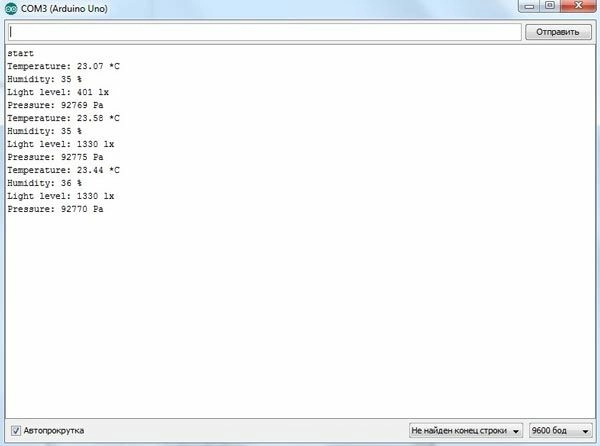

        Для проверки выводим данные с датчиков в последовательный порт.

        Содержимое скетча показано в листинге 3.

        Листинг 3

        // подключение библиотеки для работы с Software Serial
        #include <SoftwareSerial.h>
        // подключение библиотеки для работы с Nextion
        #include <Nextion.h>
        // подключение библиотеки для датчика BH1750
        #include <BH1750FVI.h>
        // подключение библиотек для датчика BMP280
        #include <Adafruit_Sensor.h>
        #include <Adafruit_BMP280.h>
        // подключение библиотеки Wire – для устройств I2C
        #include "Wire.h"
        #include <SPI.h>
        // подключение библиотеки DTH – для датчика DHT22
        #include "DHT.h"

        // пин подключения контакта DATA датчика DHT22
        #define DHTPIN 10
        // тип датчика - DHT 22
        #define DHTTYPE DHT22

        // Nextion TX к пин 2, RX к пин 3 Arduino
        SoftwareSerial nextion(2, 3);
        // создание объекта Nextion к порту на скорости 9600 бод
        Nextion myNextion(nextion, 9600);
        // создание экземпляра объекта объекта для BH1750
        BH1750FVI myBH1750;
        // создание экземпляра объекта для BMP280
        Adafruit_BMP280 myBMP280;
        // создание экземпляра объекта DHT
        DHT dht(DHTPIN, DHTTYPE);

        // для периода опроса датчика
        unsigned long millis1=0;
        // служебные переменные
        char buf[10];

        void setup() {
           // запуск последовательного порта на скорости 9600 бод
           Serial.begin(9600);
           // запуск BH1750
           myBH1750.begin();
           // запуск BMP280
           myBMP280.begin();
           // инициализация Nextion
           myNextion.init();
           Serial.println("start");
        }

        void loop() {
           // раз в 5 секунд
           if(millis()-millis1>=5000) {
              // данные температуры с DHT22
              float val1=get_data_temp();
              Serial.print("Temperature: ");
              Serial.print(val1);
              Serial.println(" *C");
              // изменение текста на компоненте t1
              myNextion.setComponentText("t1", String(val1));
              // данные влажности с DHT22
              int val2=get_data_humidity();
              Serial.print("Humidity: ");
              Serial.print(val2);
              Serial.println(" %");
              // изменение текста на компоненте t2
              myNextion.setComponentText("t2", String(val2));
              // данные с датчика освещенности
              int val3=get_data_light();
              Serial.print("Light level: ");
              Serial.print(val3);
              Serial.println(" lx");
              // изменение текста на компоненте t3
              myNextion.setComponentText("t3", String(val3));
              // данные с атмосферного давления
              int val4=get_data_pressure();
              Serial.print("Pressure: ");
              Serial.print(val4);
              Serial.println(" Pa");
              // изменение текста на компоненте t4
              myNextion.setComponentText("t4", String(val4));
              // начать отсчет 5 секунд заново
              millis1=millis();
           }
        }
        // получение данных с влажности с датчика DHT22:
        int get_data_humidity() {
           int h = dht.readHumidity();
           return h;
        }
        // получение данных с температуры с датчика DHT22:
        int get_data_temp() {
           int t = dht.readTemperature();
           return t;
        }
        // получение данных с датчика BH1750:
        int get_data_light() {
           int l = myBH1750.readLightLevel();
           return l;
        }
        // получение данных с  датчика BMP280:
        int get_data_pressure() {
           int p = myBMP280.readPressure();
           return p;


        Загружаем скетч можно на плату Arduino. Скетч выводит данные в монитор последовательного порта (рис. 21) и на цифровой дисплей.


        Рисунок 21. Вывод данных с датчиков в монитор последовательного порта.


        Рисунок 22. Схема в сборе.


        Часто задаваемые вопросы

        1. Нет связи Arduino c дисплеем Nextion

        • Проверьте правильность подключения Nextion к плате Arduino.

        2. Изображение на дисплее Nextion мигает

        • Недостаточный ток при питании дисплея от платы Arduino. Используйте сторонний блок питания 5 В



        Документы
        Listing_01 618 байт
        Listing_02 739 байт
        Listing_03 1,8 кб
        Nextion 203,8 кб

        Назад к списку
        Компания
        О компании
        Политика
        Услуги
        Партнеры
        Клиенты
        Информация
        Акции и скидки
        Условия оплаты
        Условия доставки
        Гарантия на товар
        Кэшбэк
        Как купить
        Вопрос-ответ
        Блог
        База знаний
        Производители
        Будьте всегда в курсе!
        Узнавайте о скидках и акциях первым
        Оставайтесь на связи
        • Вконтакте
        • Facebook
        • Instagram
        • YouTube
        Наши контакты
        8 (800) 550-13-29
        info@3d-diy.ru
        Москва, Духовской пер. 17с3   |  Пн-Пт 11.00-19.00 | Сб-Вс Выходные
        2021 © 3DiY (Тридиай) - интернет-магазин комплектующих для 3D принтеров, ЧПУ станков и робототехники
