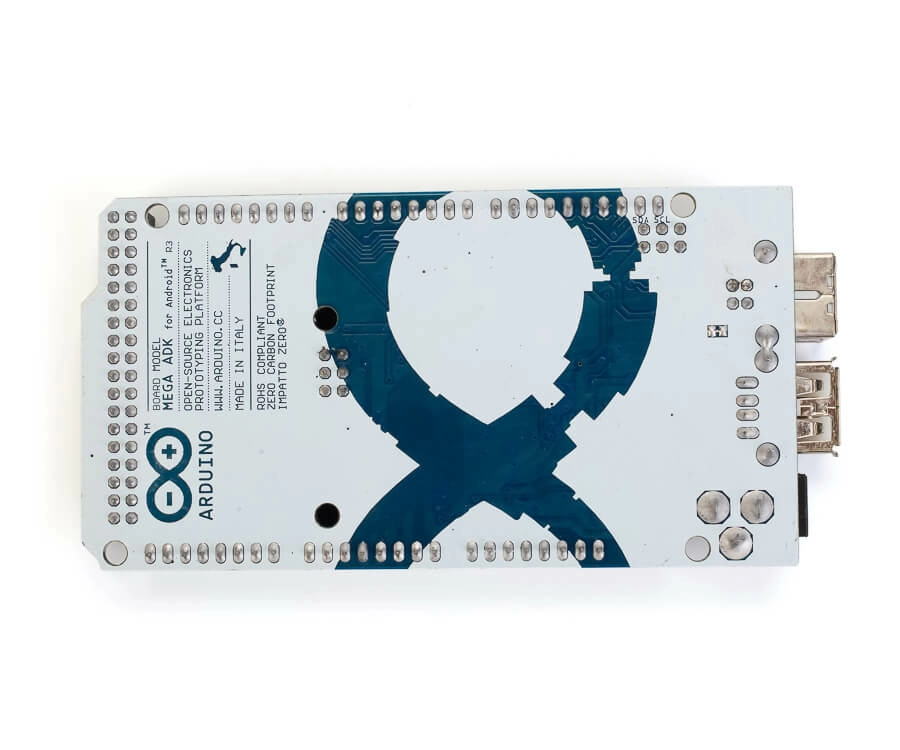

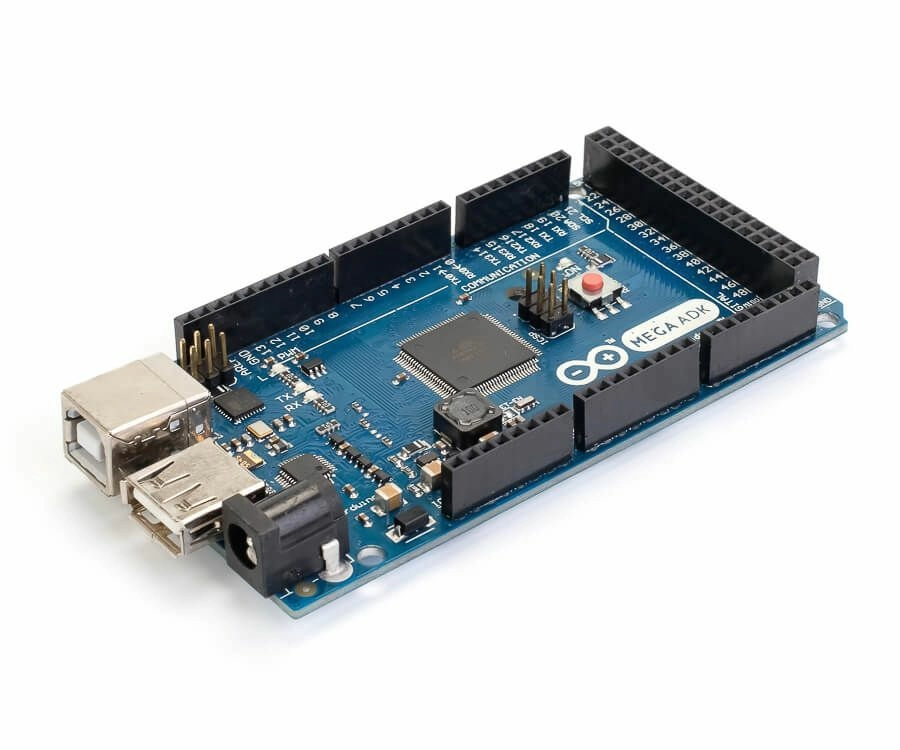

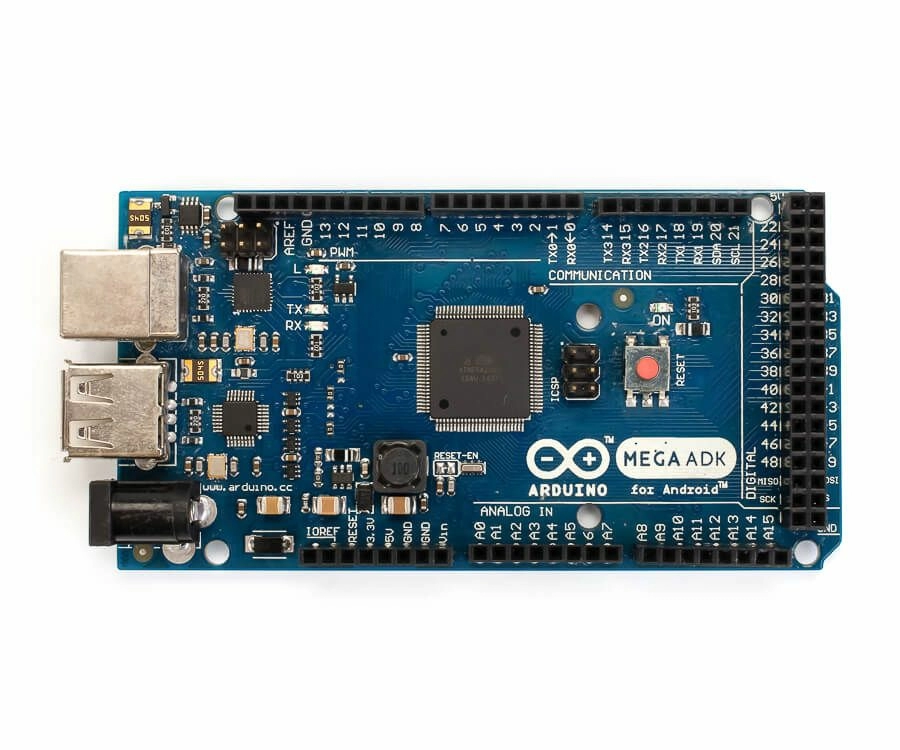

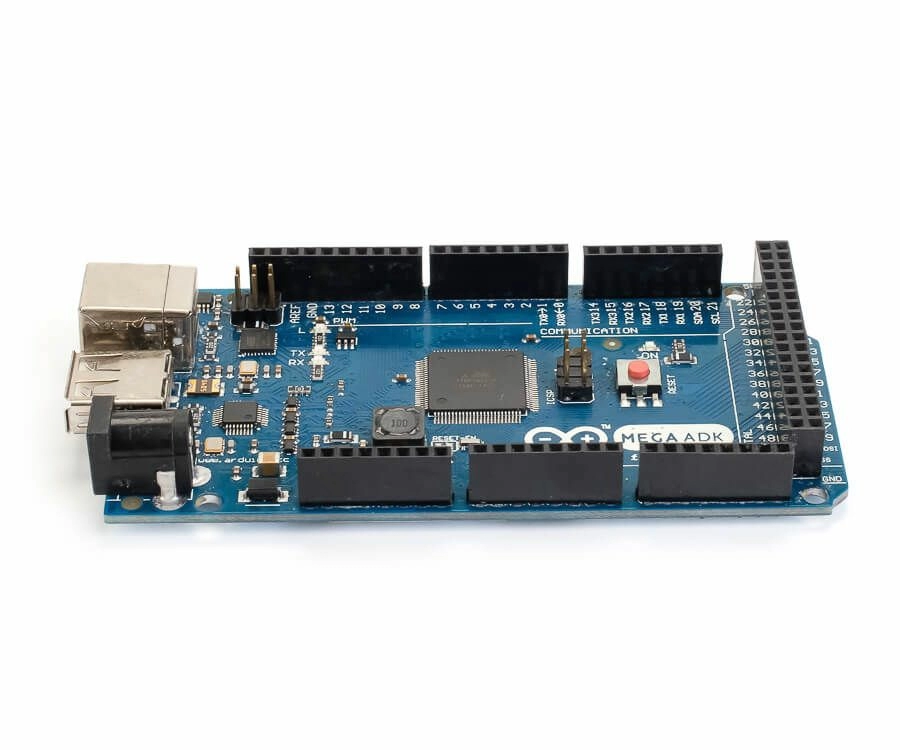

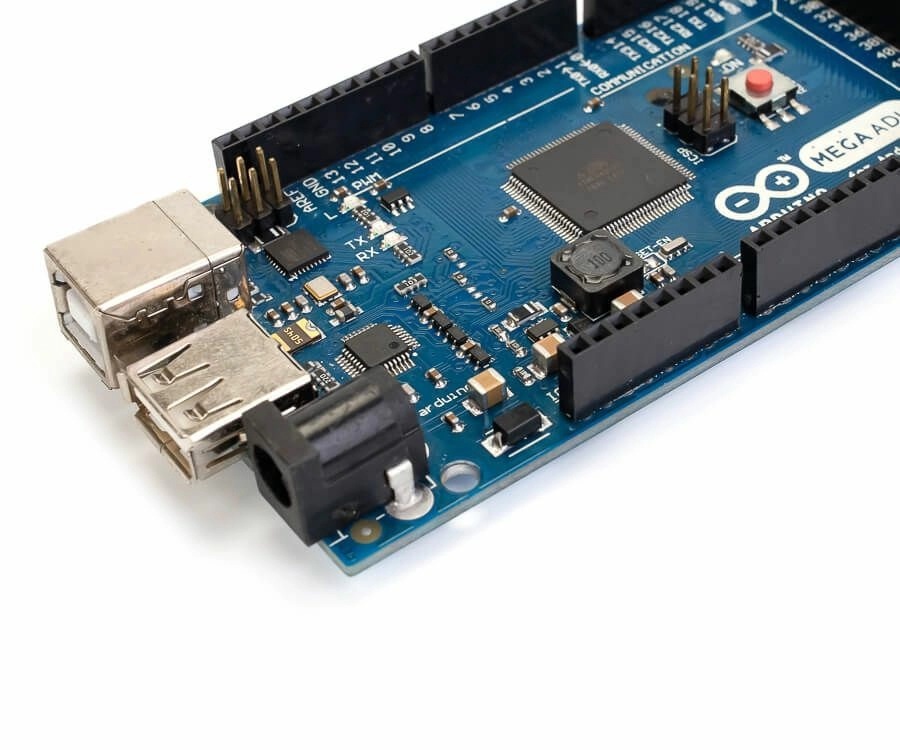

Arduino Mega ADK
Описание Arduino Mega ADK
Разработчиками микросхемы Mega ADK была реализована возможность подключения смартфона. Эта функция востребована в робототехнике и наличие микросхемы MAX3421E позволило создать надежный USB host интерфейс. Платформа имеет два источника питания, который выбирается в автоматическом режиме. При подключении смартфона для зарядки от платы максимальная величина тока составит 500 mA. Купить Arduino Mega ADK можно для реализации сложных проектов, так как у контроллера неплохая flash-память и 8 кБ ОЗУ.
В основе микросхемы микроконтроллер ATmega2560, который поставляется производителем с записанным загрузчиком. Это позволит обойтись без программаторов и облегчить запись разработанных программ. В микросхеме реализована программная автоматическая перезагрузка, имеется защита USB порта от короткого замыкания, срабатывающая при прохождении тока более 500mA. Доступная на Arduino Mega ADK цена делает эту платформу востребованной на рынке робототехники.
Технические характеристики Arduino Mega ADK
Плата Mega ADK характеризуется следующими техническими параметрами:
- Питание – 5 В;
- Максимальное входное напряжение – 20В;
- Рекомендуемое напряжение – 7-12В;
- Количество цифровых входов – 54;
- Количество аналоговых входов – 16;
- Flash-память – 256 кБ, из них под загрузчик задействовано 8 кБ;
- ОЗУ микрочипа – 8 кБ;
- Тактовая частота – 16 МГц;
- Габариты – 102х53 мм;
- Расстояние между выводами 2,5 мм.
Документация
Комплектация
- Arduino Mega ADK x1
- USB кабель x1
