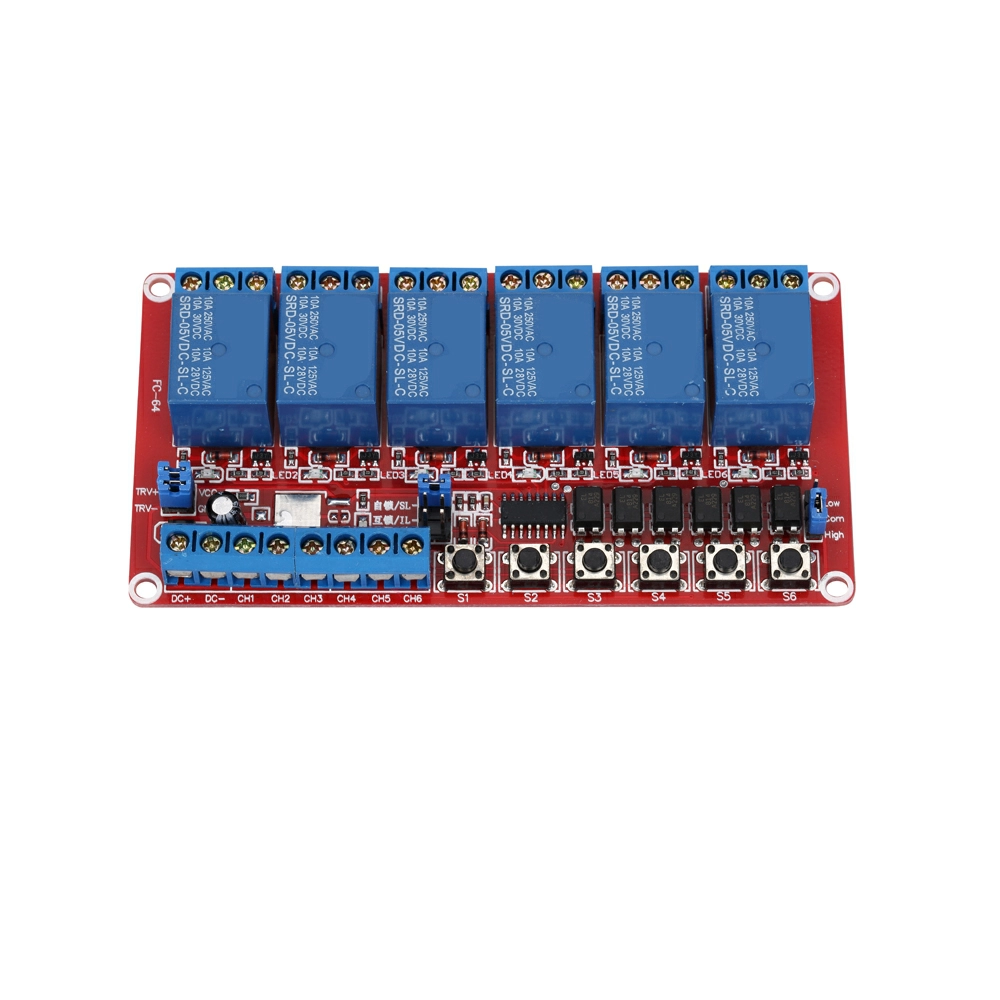

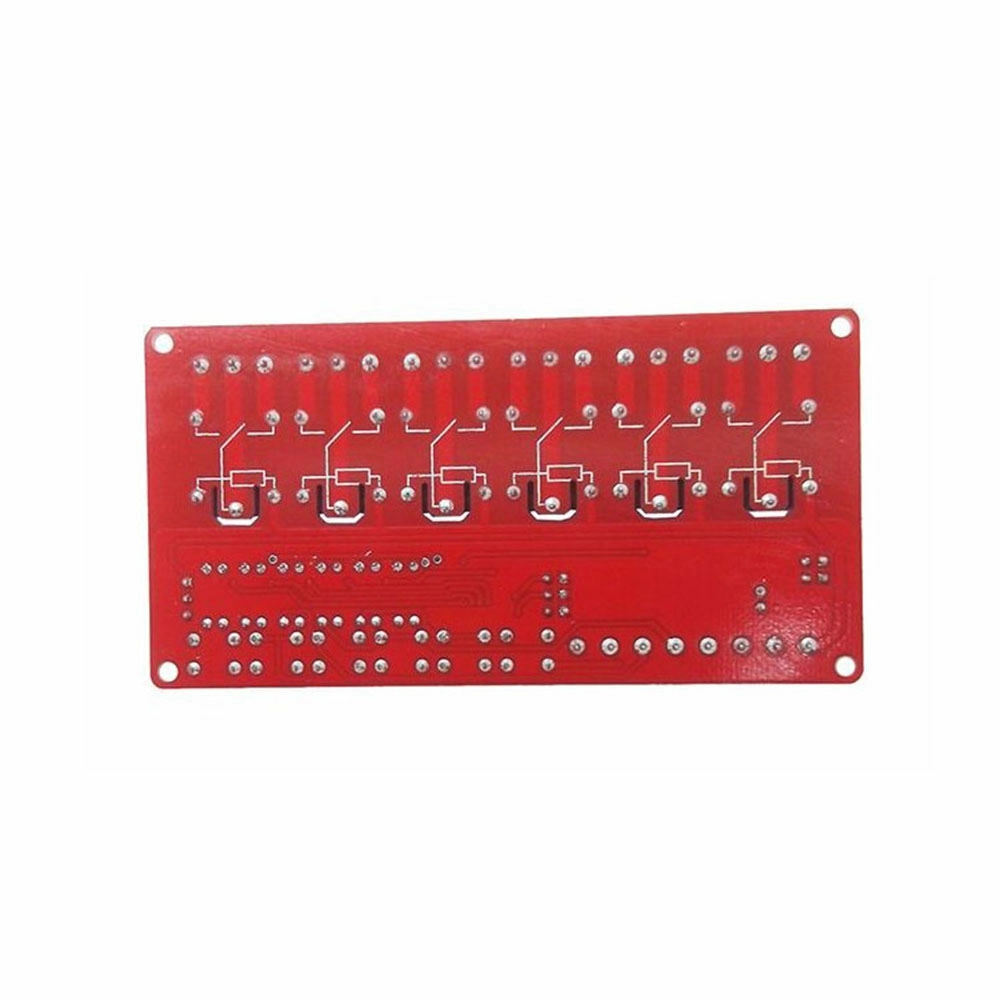

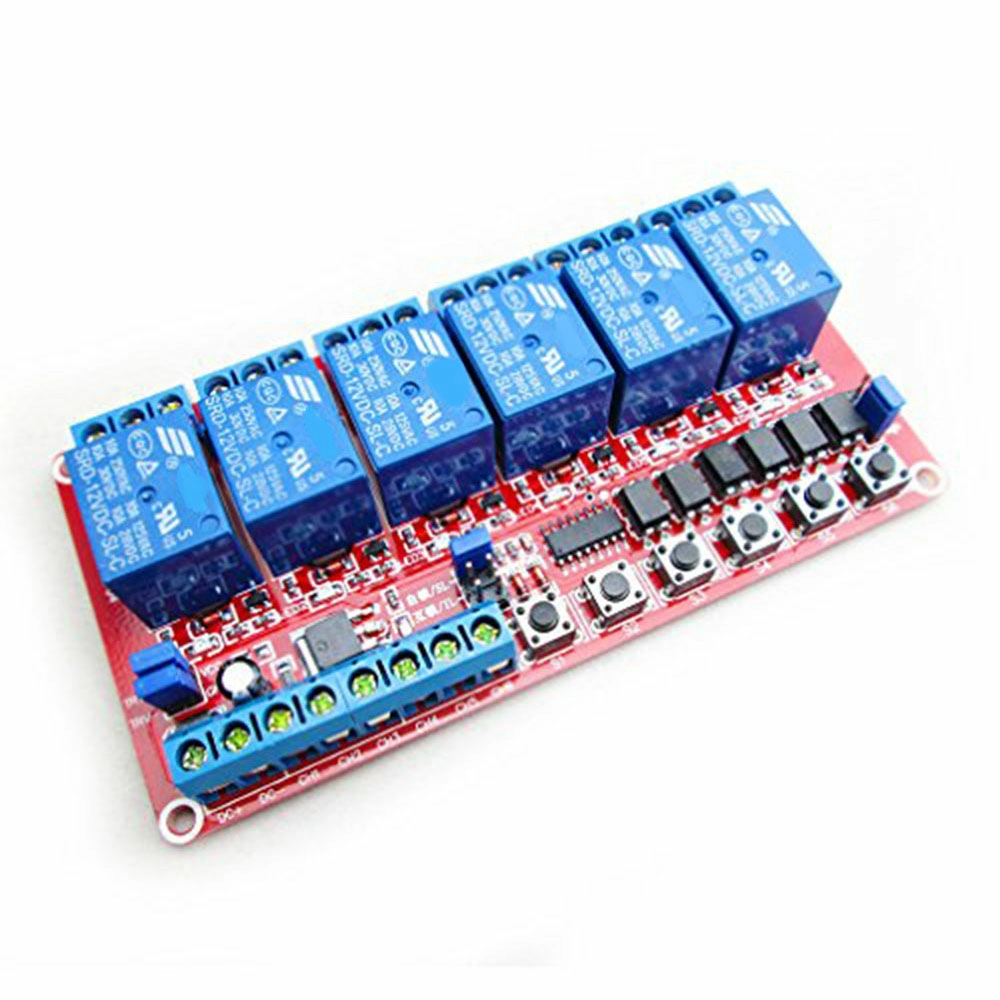

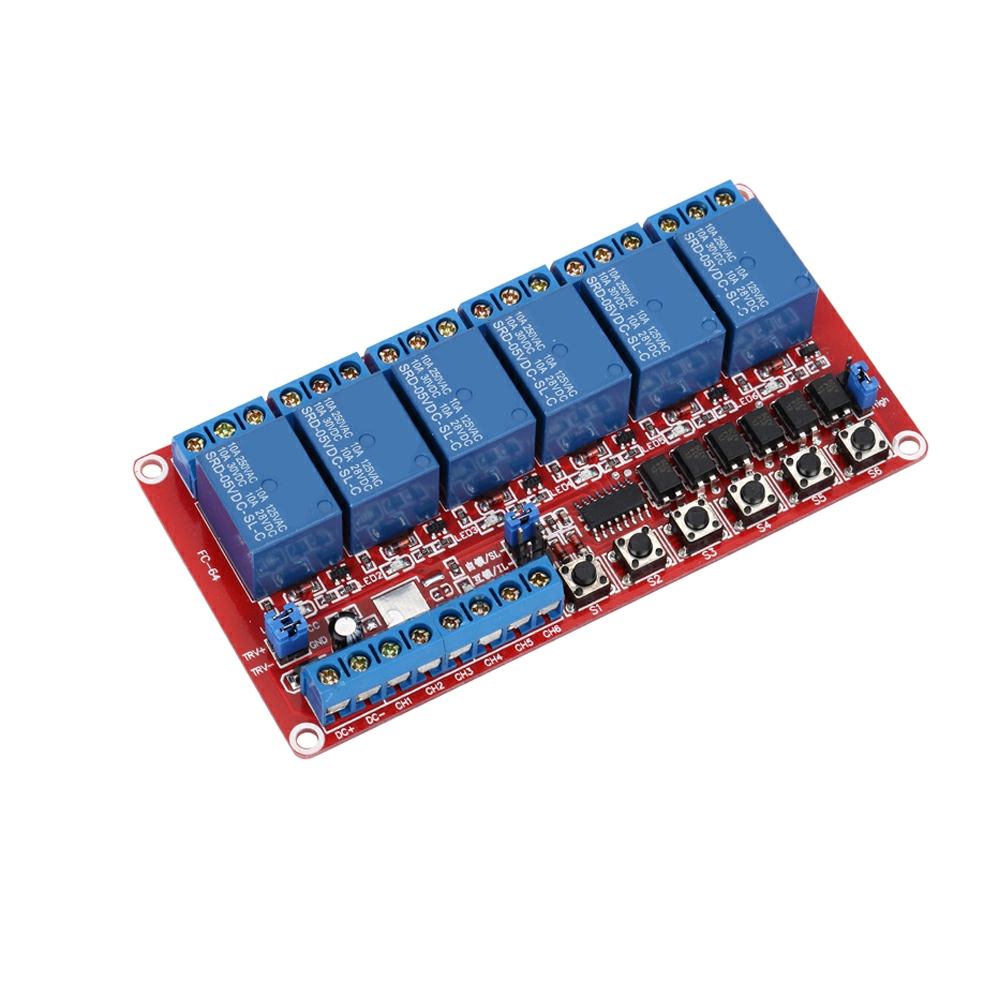

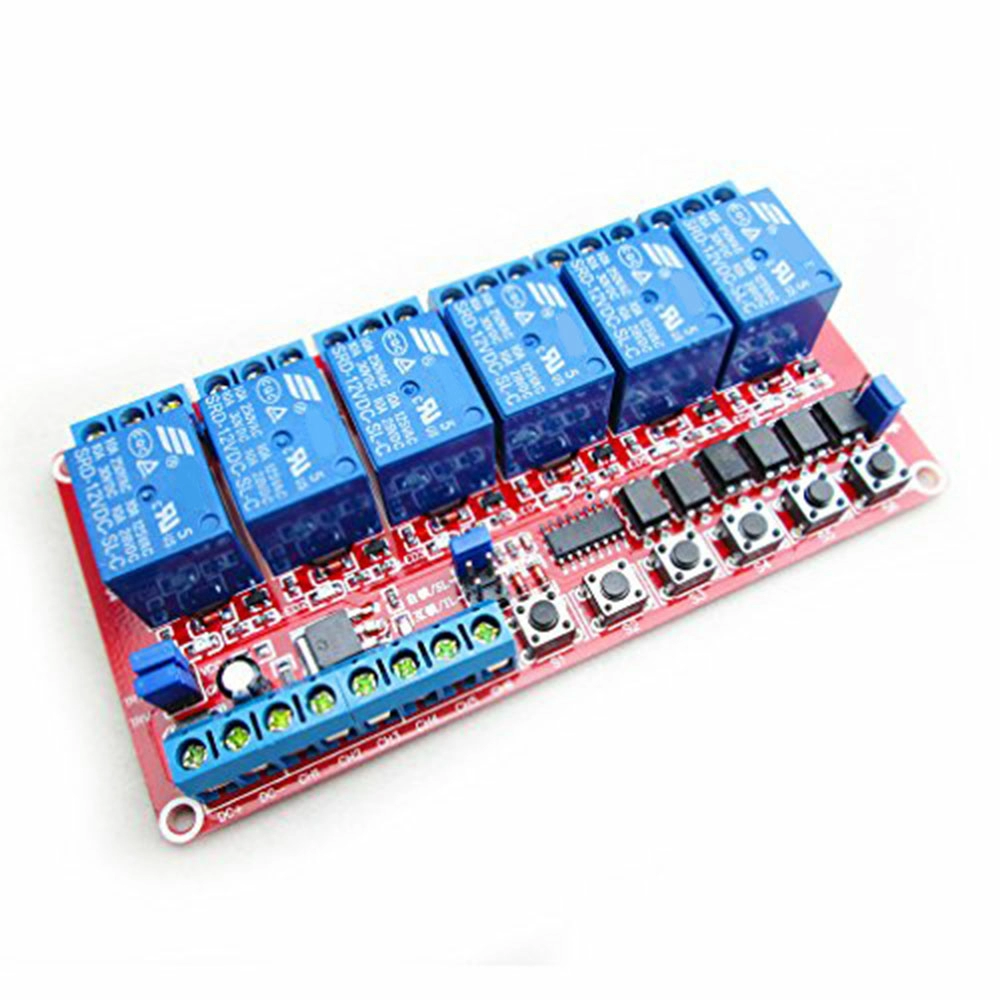

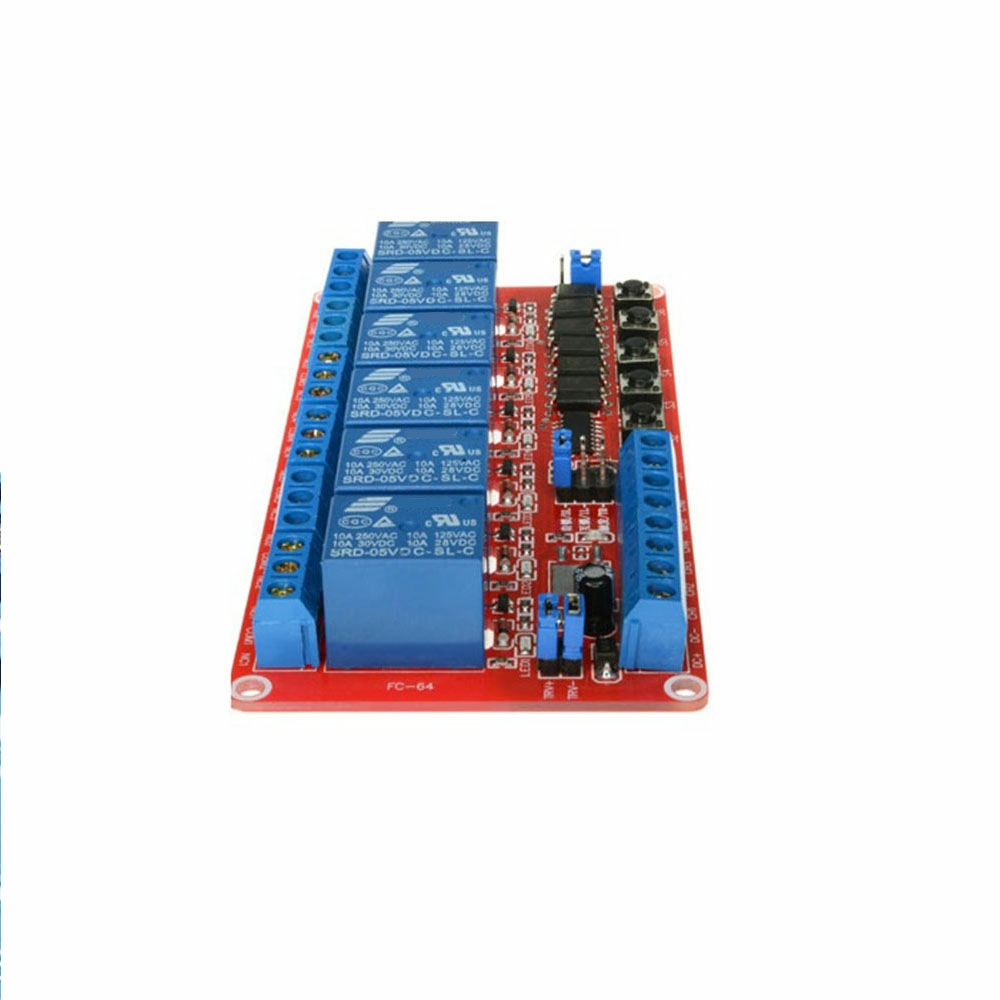

6-канальное электромеханическое реле 5V с самоблокировкой
Под каждый из 6 каналов на плате модуля выведено по два светодиодных индикатора, сигнализирующих о том или ином режиме работы реле. Имеется три режима: самоблокировка, блокировка и триггерный (толчковый) вариант. На модуле обеспечивается независимая работа каждого из реле в любом пользовательском режиме. Таким образом можно очень эффективно и просто управлять большими группами электрических потребителей: например, полноценной системой освещения на производственном или крупном торговом объекте. Самоблокировка подразумевает одинарный щелчок электромеханическим реле и его последующее выключение. Предусмотрена возможность (через клемму CH) запускать внешний переключатель с триггером высокого (3,5...5V) или низкого (0...2,5V) уровня. Толчковый режим замыкает контакты внутри реле сразу после того, как была выполнена простая комбинаций действий на 6-канальном модуле: нажата кнопка, а затем отпущена. Как и в случае с режимом самоблокировки есть поддержка триггерного переключателя. Двухсторонняя блокировка может быть повернута только до упора, также может срабатывать внешний переключатель (клеммные колодки CH) с высоким/низким по уровню триггером. Практическое применение такого режима — в цепи переключения передач вентилятора. При работе с триггерами на напряжениях 12 и 24 вольта рекомендуется обязательное использование токоограничительных резисторов в ваших схемах: для 12 вольт будет достаточно сопротивления 5,1...6,8 кОм, для 24 вольт: 15...22 кОм. В противном случае есть высокий риск повреждения микросхемы. Релейные выводы обозначены, как: NO (нормально разомкнутый), COM (общий контакт), NC (нормально замкнутый).
Технические характеристики
- Модель устройства: OKY3037;
- Тип устройства: электромеханическое реле;
- Количество каналов: 6;
- Напряжение питания модуля: 5V / 12V / 24V (зависит от версии);
- Коммутируемая сила тока (max): 10A;
- Коммутируемое напряжение (max): 250V AC и 30V DC;
- Цвет печатной платы: красный;
- Размеры платы: 110 x 57 x 18,5 мм.
Комплектация
- 6-канальное электромеханическое реле 5V с самоблокировкой x1 шт
