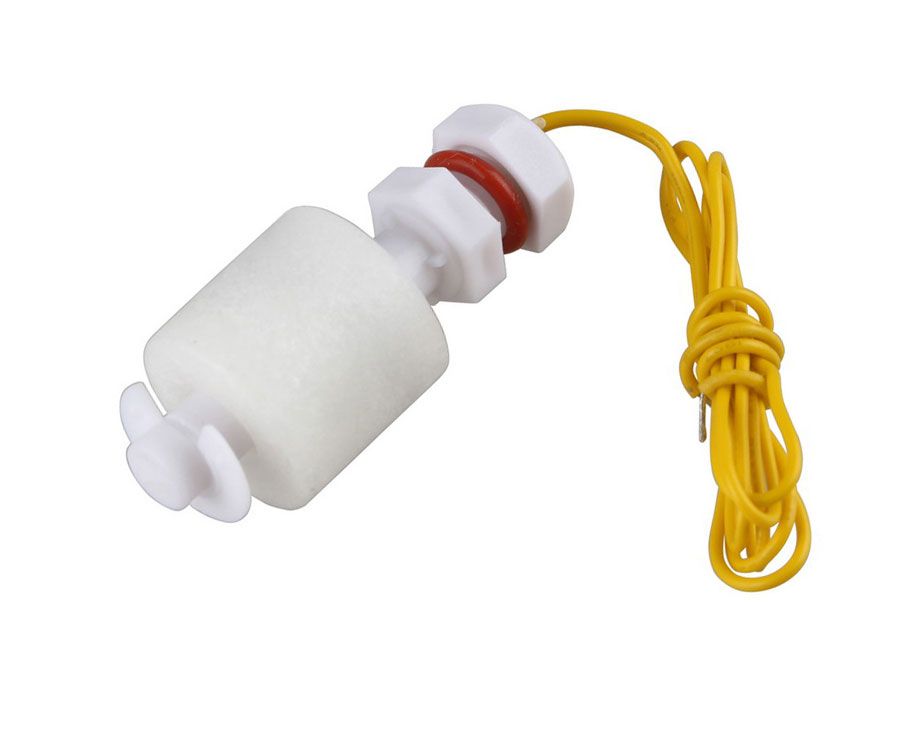

Поплавковый датчик уровня воды, прямой

Поплавковый датчик уровня воды arduino используется в проектах, где необходимо измерить уровень жидкости в резервуаре.  Данные датчики самые недорогие и одни самых надежных устройств для измерения уровня жидкости.

---

Принцип работы поплавкового датчика уровня воды

Внутри поплавкового датчика размещен круглый магнит. Шток представляет собой полую пластиковую трубку с расположенными внутри герконами. Поплавок с закрепленным магнитом всегда располагается на поверхности жидкости.

Подходя к геркону, поле магнита вызывает срабатывание его контактов, что является сигналом о заполнении емкости до определенного объема. При последовательном соединении контактных пар между собой через резисторы можно постоянно следить за уровнем воды по общему сопротивлению цепи. Стандартный сигнал при этом меняется от 4 до 20 мА. Датчик уровня воды чаще всего размещается в верхней части резервуара на участке длиной до 3 м.

---

Как датчик можно использовать?

Данный датчик можно использовать в проектах, в которых необходимо зафиксировать момент поднятия уровня жидкости до определенной отметки. После срабатывания датчика можно приводить в действие насос, включать сигнал тревоги и пр.

---

Технические характеристики датчика уровня воды

• Длина кабеля: 30.5 см
• Максимальный коммутируемый ток: 0.5 А
• Максимальный потребляемый ток: 1 А
• Температура: -20 до + 80 градусов
• Размер: 5.8 см x 1.8 см.

---

Комплектация

• Поплавковый датчик уровня воды x1 шт
