3D сканер Revopoint MetroY Ultra

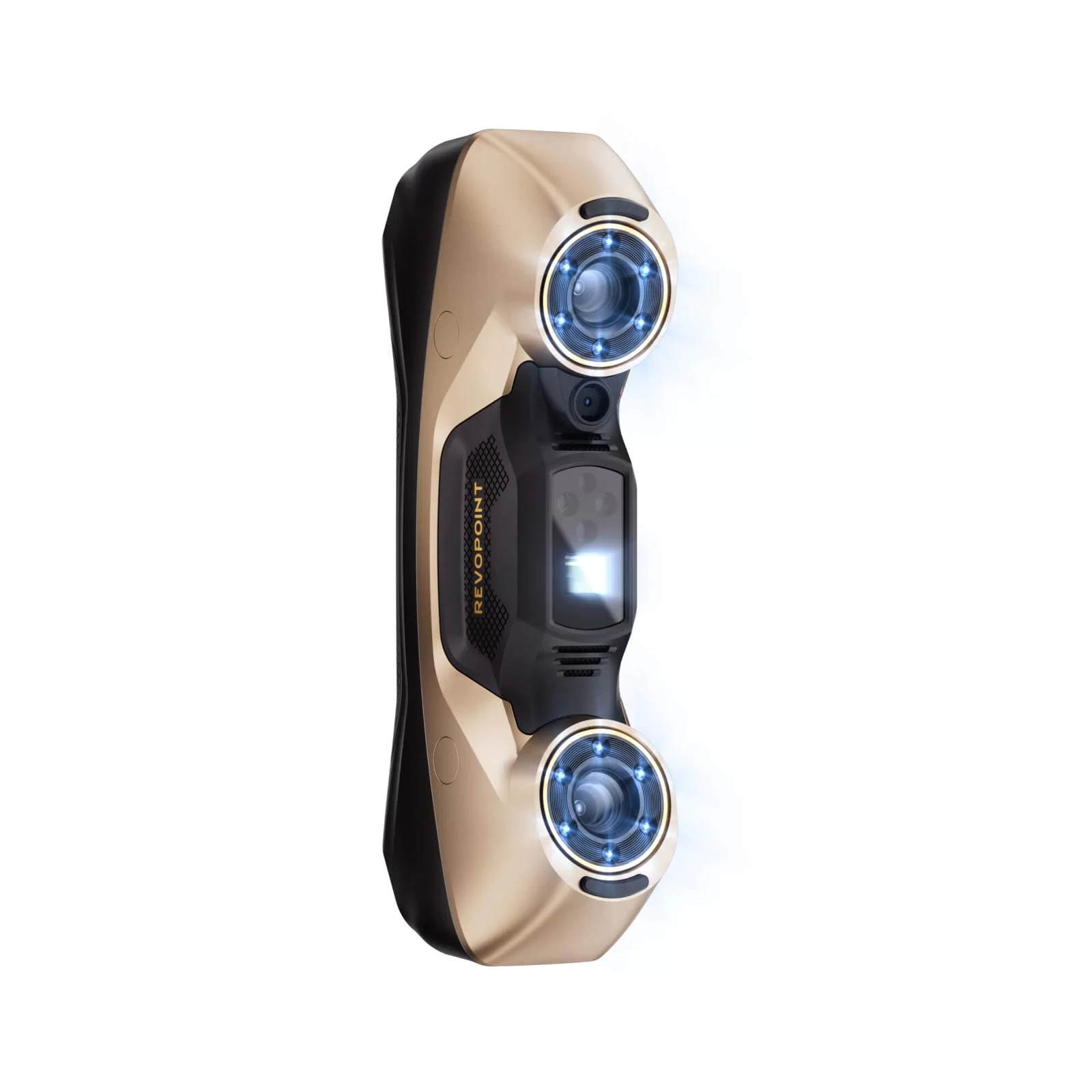

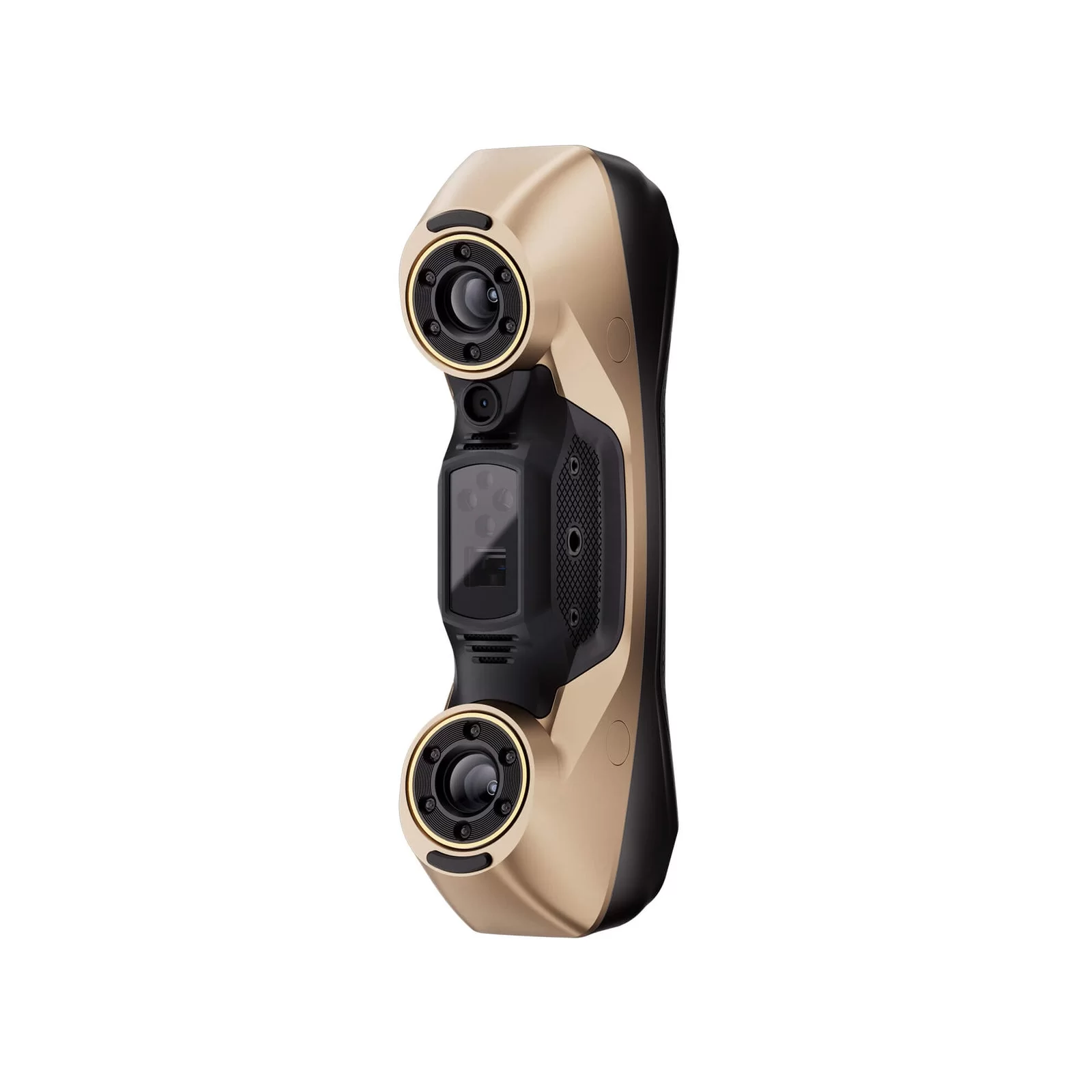

3D сканер Revopoint MetroY Ultra — это портативное устройство, предназначенное для промышленных задач: контроля качества, обратного инжиниринга, dimensional verification и разработки продукции . Устройство сочетает в себе два типа источников света: синие лазеры и синий структурированный свет . Метрологическая версия CMM Edition дополнена калибровочной плитой для верификации измерений на месте, что позволяет интегрировать сканер в замкнутый производственный цикл (closed-loop metrology) .

2. Технические характеристики и точность

Сканер обеспечивает высокую точность измерений: объемная точность составляет 0,015 + 0,04 мм × L (м), точность одного кадра — до 0,015 мм . Скорость захвата данных в режиме лазерного сканирования достигает 3 000 000 точек/сек при частоте кадров до 90 fps . В режиме структурированного света скорость составляет до 7 000 000 точек/сек . Сканер оснащен 2-мегапиксельной RGB-камерой для захвата цветной текстуры .

3. Пять режимов сканирования

MetroY Ultra поддерживает пять режимов работы для различных типов поверхностей и задач :

· 34 перекрестные лазерные линии — для скоростного сканирования глянцевых или темных поверхностей без распыления

· 15 параллельных лазерных линий — для точного захвата мелких деталей, краев и сложной геометрии

· Одна лазерная линия — для сканирования глубоких отверстий, узких щелей и труднодоступных мест

· Полноформатный структурированный свет — быстрый захват объектов с высокой текстурой (7 млн точек/с), не требует маркеров

4. Работа в сложных условиях и беспроводная связь

Устройство способно сканировать черные и глянцевые поверхности без предварительного распыления матирующего спрея, что экономит время . Сканер поддерживает работу при внешнем освещении до 100 000 люкс, что позволяет использовать его на открытых производственных площадках . Модуль Wi-Fi 6 обеспечивает беспроводное соединение и передачу видео на ПК или мобильное устройство в реальном времени . Время автономной работы от батарейного блока (входит в комплект) составляет около 2,5 часов .

5. Размеры сканируемых объектов и конструкция

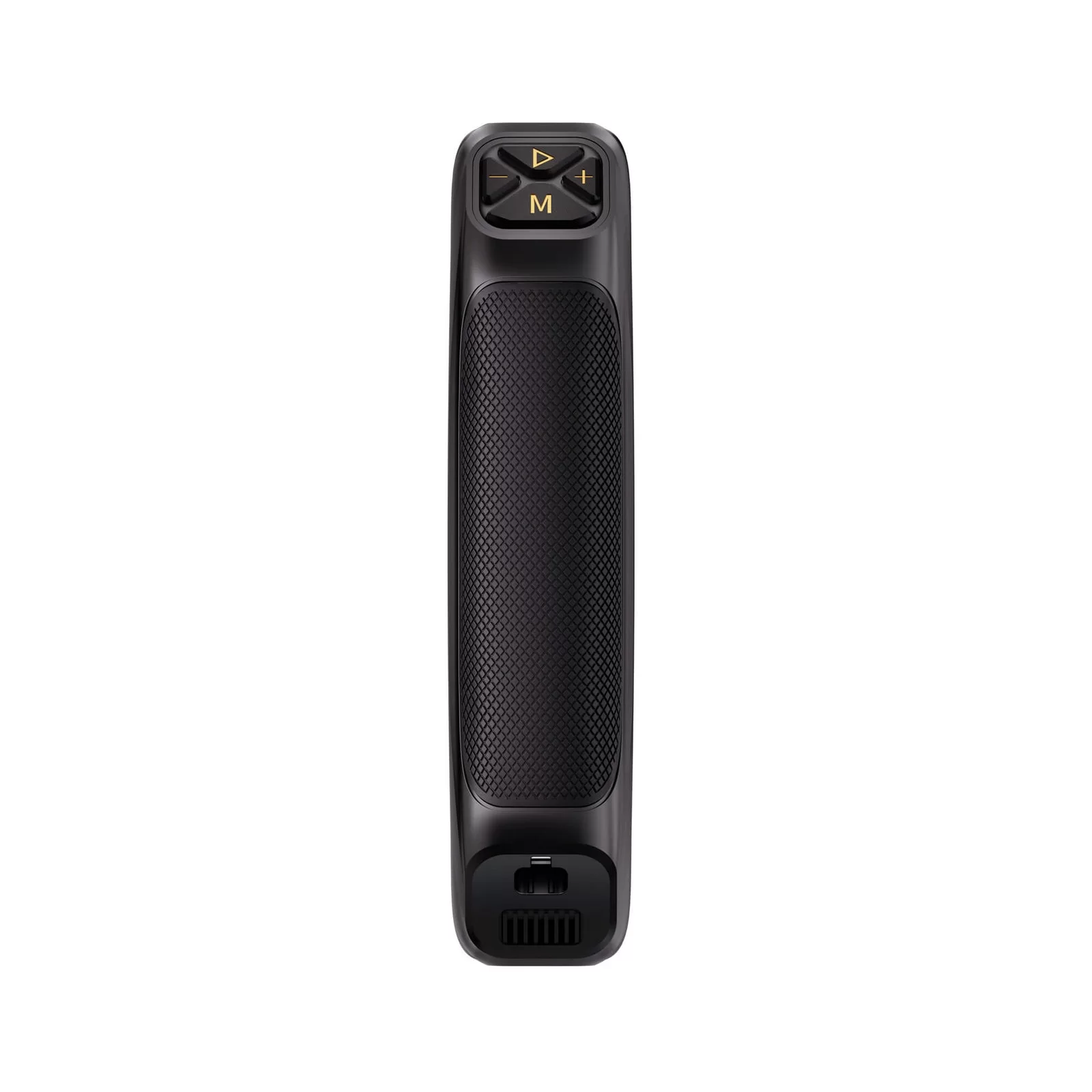

Рекомендуемый диапазон размеров сканируемых объектов — от 10×10×10 мм до 2×2×2 метра, что охватывает детали от мелких компонентов до среднеразмерных промышленных узлов . Рабочее расстояние составляет 200–400 мм . Устройство имеет портативный ручной форм-фактор, вес не указан производителем. Сканер оснащен встроенной системой активного охлаждения и датчиками температуры оптического сенсора и процессора для компенсации температурных дрейфов и сохранения точности при длительных сессиях .

6. Программное обеспечение и форматы вывода

Для работы со сканером используется экосистема Revo: ПО Revo Metro для управления сканированием, Revo Measure для метрологических измерений и GD&T-анализа, Revo Design для обратного инжиниринга (scan-to-CAD) . Программное обеспечение совместимо с Windows и macOS . Поддерживаемые форматы экспорта включают PLY, OBJ, STL, ASC, 3MF, GLTF и FBX .

7. Комплектации и область применения

Доступны две версии сканера. MetroY Ultra Standard Edition включает сам сканер, аккумуляторный блок, калибровочную пластину, программное обеспечение и аксессуары . MetroY Ultra CMM Edition дополнен сертифицированной углерод-волоконной эталонной плитой для on-site верификации точности и лицензией Revo Measure на 1 год с возможностью GD&T-анализа . Устройство предназначено для использования в аэрокосмической, автомобильной промышленности, литейном и прессовочном производстве, а также для обратного инжиниринга и контроля качества готовых изделий .
