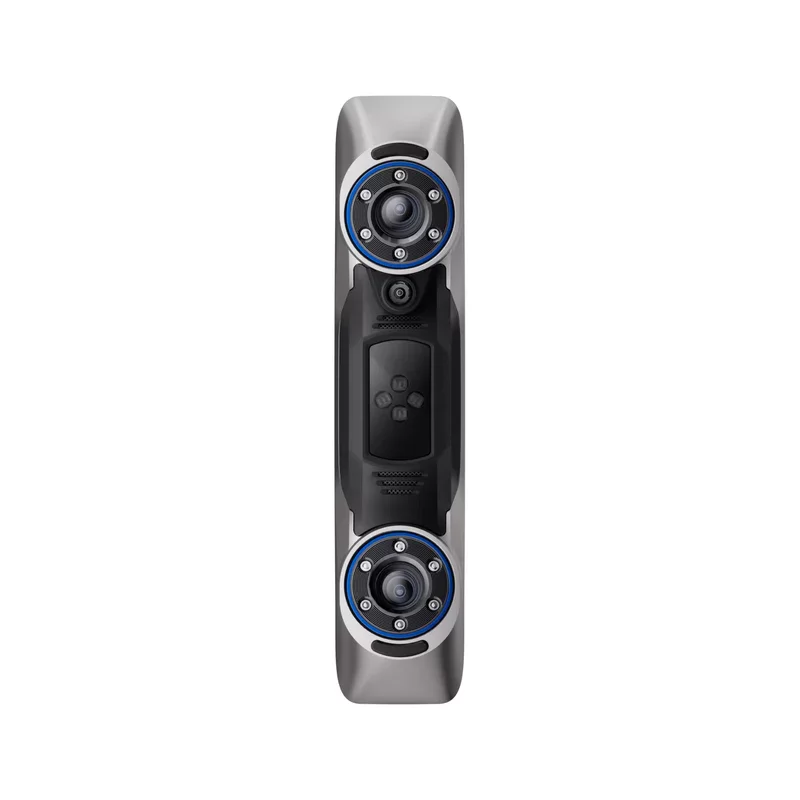

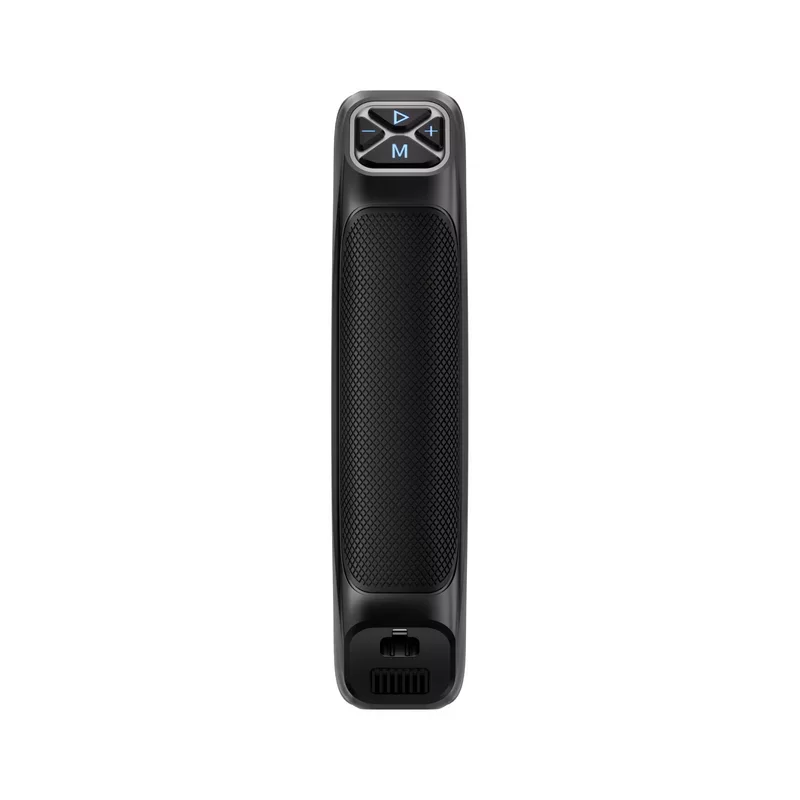

3D сканер Revopoint MetroY

3D сканер Revopoint MetroY — это портативное устройство промышленного уровня, предназначенное для высокоточного сканирования малых и средних объектов размером от 10×10×10 мм до 1×1×1 метра . Модель разработана компанией Revopoint (????) для использования в задачах обратного инжиниринга, контроля качества, промышленной инспекции и разработки продукции . Устройство использует технологию синих лазеров для сканирования, что позволяет захватывать сложные геометрические формы и работать с поверхностями, традиционно трудными для оптических сканеров .

2. Технические характеристики и точность

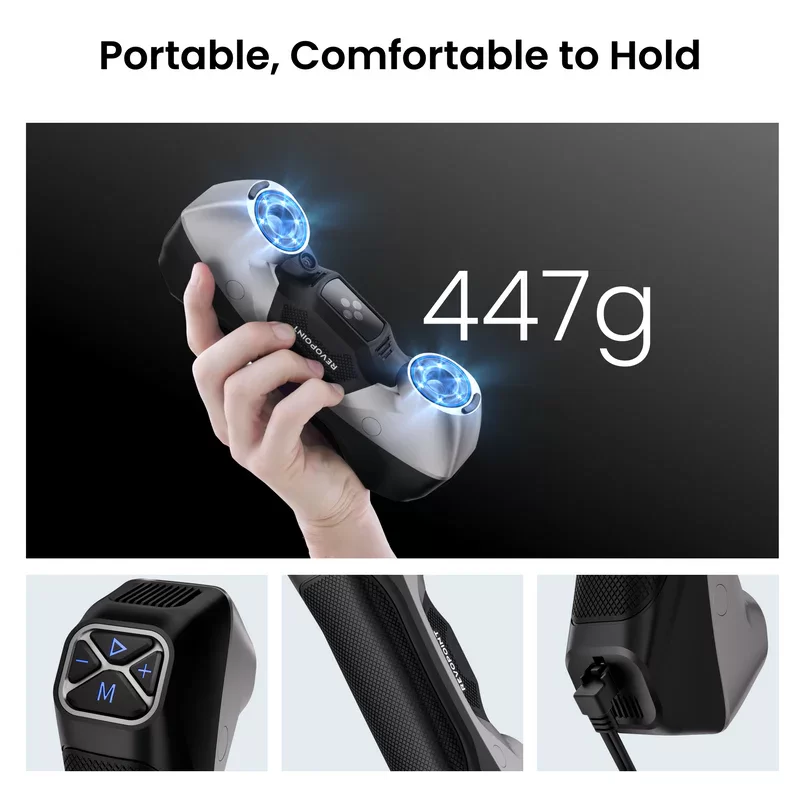

Сканер обеспечивает однокадровую точность до 0,02 мм, объёмную точность 0,02 + 0,04 мм × L (м), где L — длина объекта в метрах . Скорость сканирования в лазерном режиме достигает 1 500 000 точек в секунду . Рабочее расстояние составляет 200–400 мм . Вес сканера — 450 граммов, габариты — 211×94×47 мм .

3. Режимы сканирования

MetroY поддерживает три лазерных режима сканирования для различных типов поверхностей и задач :

· Режим 30 перекрёстных лазерных линий — для скоростного сканирования глянцевых, чёрных и плоских поверхностей без распыления матирующего спрея; скорость до 1 500 000 точек/сек .

· Режим 15 параллельных лазерных линий — для точного захвата мелких деталей, острых кромок и сложных геометрических поверхностей .

· Режим одной лазерной линии — для сканирования глубоких отверстий, узких щелей и труднодоступных мест .

4. Беспроводная связь и мобильность

Устройство поддерживает Wi-Fi 6 для беспроводного подключения к компьютеру, что обеспечивает свободу перемещения во время сканирования . Сканер подключается как по Wi-Fi, так и через USB Type-C кабель . Питание осуществляется от внешнего источника — встроенного аккумулятора нет .

5. Управление температурой и стабильность

MetroY оснащён датчиками температуры реального времени для оптического сенсора и процессора, которые компенсируют температурные дрейфы и сохраняют точность при длительных сессиях сканирования . Встроенные вентиляторы отводят избыточное тепло, поддерживая стабильную температуру работы .

6. Программное обеспечение и экосистема

Для работы со сканером используется бесплатное ПО Revo Metro, доступное для Windows и macOS . Программное обеспечение позволяет выполнять сканирование, обработку облака точек, редактирование модели и экспорт данных . Поддерживаемые форматы экспорта включают PLY, OBJ, STL, ASC, 3MF, GLTF и FBX .

7. Системные требования

Рекомендуемые требования к компьютеру для Windows: процессор Intel i9 12-го поколения, ОЗУ от 64 ГБ, видеокарта NVIDIA RTX 4060 (8 ГБ); минимальные требования: Intel i7 12-го поколения, ОЗУ от 32 ГБ, NVIDIA GeForce RTX 3060 (8 ГБ) .

8. Совместимость и применение

Сканер предназначен для использования в аэрокосмической, автомобильной промышленности, для контроля качества литейного производства, обратного инжиниринга, оцифровки культурного наследия и создания 3D-моделей для 3D-печати . При работе с прозрачными или зеркальными поверхностями рекомендуется использовать матирующий спрей. Для корректной работы лазерных режимов на объект необходимо наклеивать маркерные точки .
