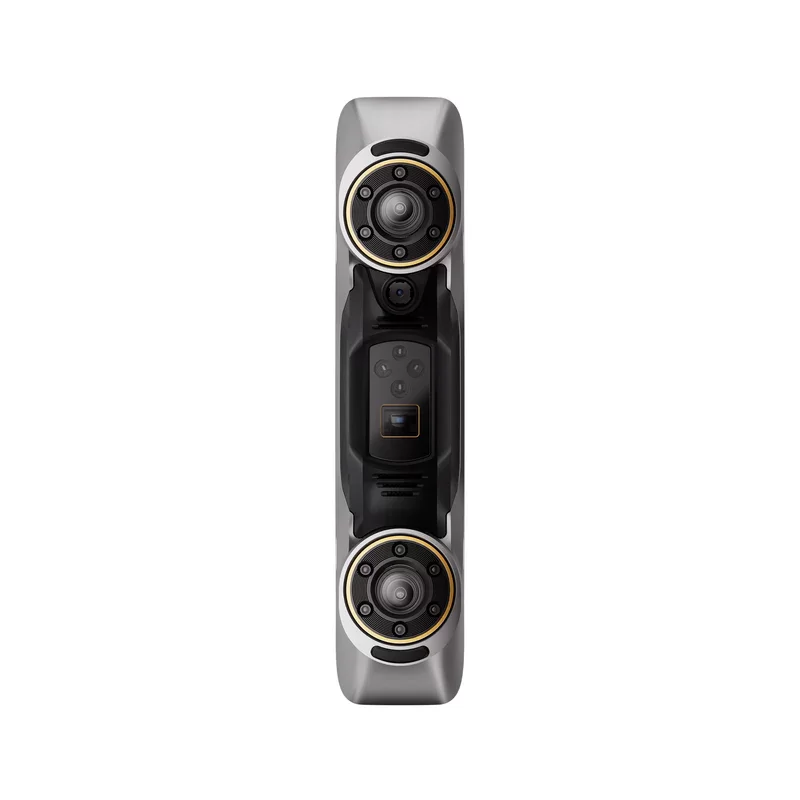

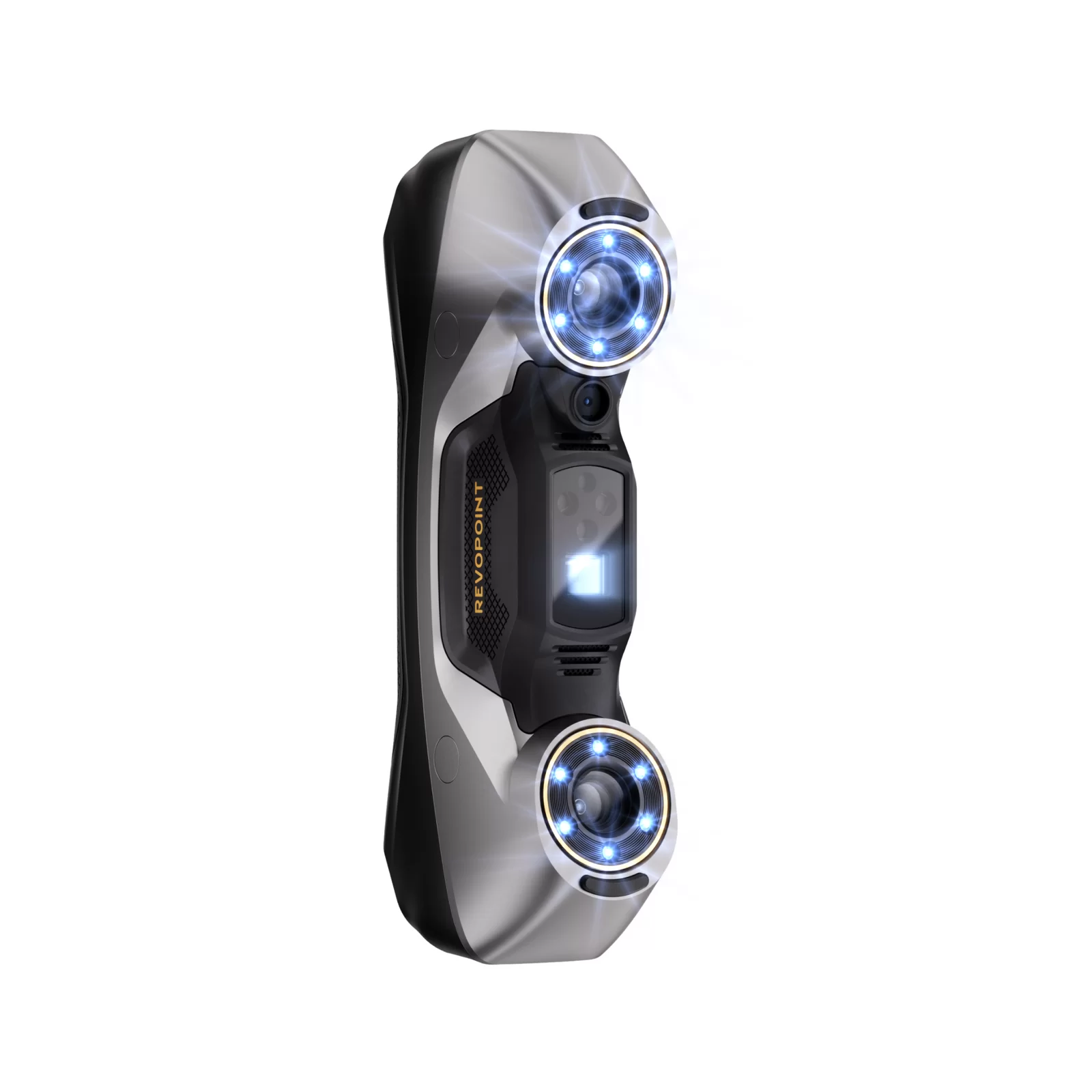

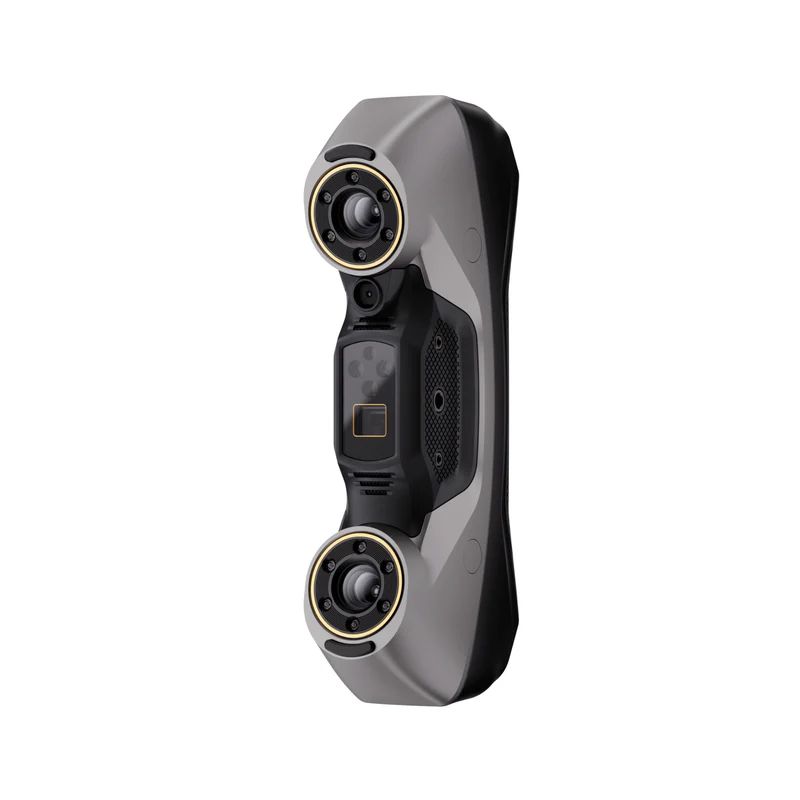

3D сканер Revopoint MetroY Pro

3D сканер Revopoint MetroY Pro — это портативное устройство промышленного уровня, предназначенное для высокоточного сканирования малых и средних объектов размером от 10×10×10 мм до 1×1×1 метра . Модель разработана компанией Revopoint (????) для использования в задачах обратного инжиниринга, контроля качества, промышленной инспекции и разработки продукции . Устройство сочетает в себе два типа источников света: синие лазеры и синий структурированный свет, что позволяет адаптироваться под различные типы поверхностей и задачи .

2. Технические характеристики и точность

Сканер обеспечивает высокую точность измерений: однокадровая точность составляет до 0,02 мм, однокадровая повторяемость — 0,01 мм, объёмная точность — 0,02 + 0,04 мм × L (м), где L — длина объекта . Минимальное расстояние между точками облака (точность) достигает 0,05 мм . Рабочее расстояние варьируется от 200 до 400 мм, поле зрения в зависимости от удалённости составляет от 152×138 мм на ближнем конце до 332×276 мм на дальнем . Вес сканера — 450 граммов, габариты — 211×94×47 мм . RGB-камера имеет разрешение 2 мегапикселя и используется для захвата цветовой текстуры .

3. Пять режимов сканирования

MetroY Pro поддерживает пять режимов работы для различных типов поверхностей и задач :

· 34 перекрестные лазерные линии (Cross-line mode) — для скоростного сканирования (до 1 700 000 точек/сек) глянцевых, чёрных и плоских поверхностей без распыления матирующего спрея .

· 15 параллельных лазерных линий (Parallel-line mode) — для точного захвата мелких деталей, острых кромок и сложной геометрии .

· Одна лазерная линия (Single-line mode) — для сканирования глубоких отверстий, узких щелей и труднодоступных мест .

· Полноформатный синий структурированный свет (Full-field structured light mode) — быстрый захват объектов с богатой текстурой без необходимости использования маркеров; скорость до 7 000 000 точек/сек, 62 линии .

· Автоматический поворотный стол (Auto turntable mode) — для полностью автоматического сканирования мелких объектов с высокой детализацией и цветным текстурированием .

4. Беспроводная связь и мобильность

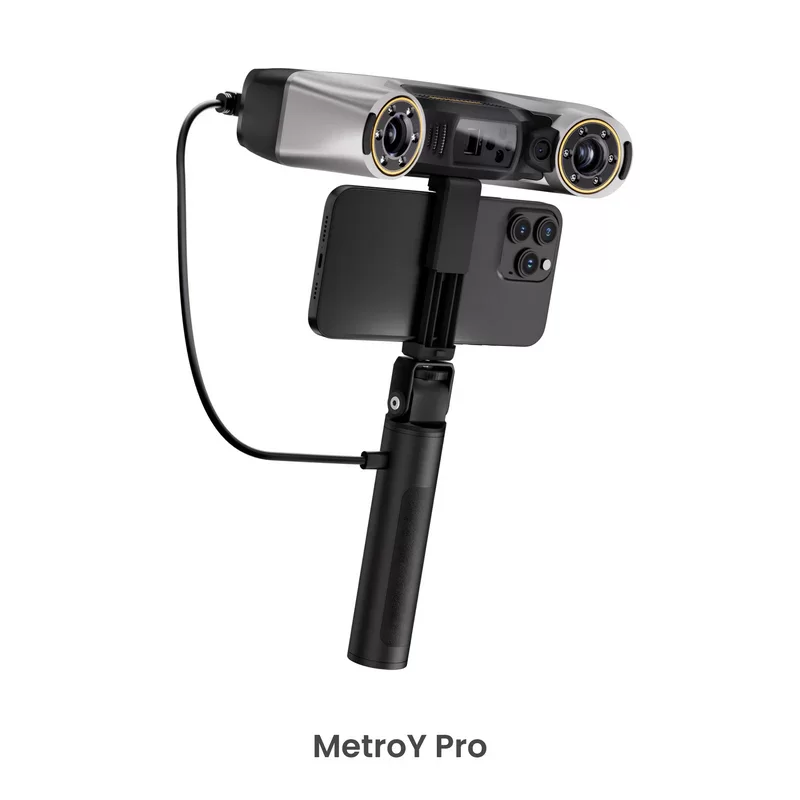

Устройство поддерживает Wi-Fi 6 для беспроводного подключения к компьютеру, что обеспечивает свободу перемещения во время сканирования . В режиме беспроводной работы видео транслируется в реальном времени через приложение Revo Mirror на мобильное устройство или компьютер . Сканер подключается как по Wi-Fi, так и через USB Type-C кабель . Питание осуществляется от внешнего источника 12 В, 3 А — встроенного аккумулятора нет .

5. Управление температурой и стабильность

MetroY Pro оснащён датчиками температуры реального времени для оптического сенсора и процессора, которые компенсируют температурные дрейфы и сохраняют точность при длительных сессиях сканирования . Встроенные вентиляторы отводят избыточное тепло, поддерживая стабильную температуру работы .

6. Программное обеспечение и экосистема

Для работы со сканером используется бесплатное ПО Revo Metro, которое доступно для Windows и macOS . Программное обеспечение поддерживает пошаговый рабочий процесс: сканирование, обработка облака точек, редактирование модели и экспорт . Экосистема Revopoint также включает профессиональные модули: Revo Measure для метрологических измерений и GD&T-анализа, а также Revo Design для обратного инжиниринга (scan-to-CAD) . Поддерживаемые форматы экспорта включают PLY, OBJ, STL, ASC, 3MF, GLTF и FBX .

7. Системные требования

Минимальные требования к компьютеру для Windows: процессор Intel i7 12-го поколения или AMD Ryzen 7 5800, ОЗУ от 32 ГБ, видеокарта NVIDIA GeForce RTX 3060 (8 ГБ) . Для macOS: процессор M3 Pro/M4, ОЗУ от 18 ГБ. Рекомендуемые требования для Windows: Intel i9 12-го поколения, ОЗУ от 64 ГБ, NVIDIA RTX 4060 (8 ГБ); для macOS: M4 Pro, ОЗУ от 24 ГБ .

8. Совместимость и применение

Сканер предназначен для использования в аэрокосмической, автомобильной промышленности, для контроля качества литейного производства, обратного инжиниринга, оцифровки культурного наследия, создания 3D-моделей для 3D-печати и в медицинских приложениях . При работе с прозрачными, зеркальными или глубоко чёрными поверхностями в режиме структурированного света рекомендуется использовать матирующий спрей . Сканер поддерживает калибровку пользователем и совместим с аксессуарами: двухосный поворотный стол, набор маркерных блоков и мобильный комплект третьего поколения .
