Системы охлаждения шпинделей и других агрегатов ЧПУ станков

Содержание

• Разновидности систем охлаждения.
• Виды систем воздушного охлаждения.
  • Охлаждение сжатым воздухом.
  • Охлаждение с помощью вентилирования.
• Системы жидкостного охлаждения.
• Охлаждающие жидкости.

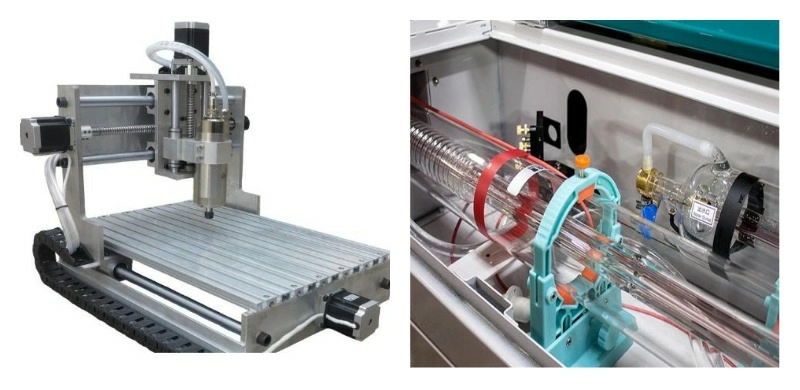

В промышленности очень распространены фрезерные, лазерные и другие станки , требующие охлаждения определенных агрегатов. Например, у фрезерных станков требуется постоянное охлаждение шпинделя во избежание перегрева. С той же целью у лазерных CO2 станков постоянно должна охлаждаться лазерная трубка.

Разновидности систем охлаждения

Существует несколько видов систем охлаждения шпинделей, особенности каждого из которых зависят от конкретной задачи и условий эксплуатации. Некоторые из наиболее распространенных видов систем охлаждения шпинделей, это:

• Воздушное охлаждение: этот тип системы охлаждения включает в себя использование потока воздуха для снижения температуры шпинделя. Обычно воздух подается с помощью вентиляторов или сжатого воздуха.
• Жидкостное охлаждение: в этом случае используется жидкость для охлаждения шпинделя. Чаще всего это антифриз, дистиллированная вода либо специальное масло.

Подробнее о системах воздушного охлаждения

Системы воздушного охлаждения шпинделей тоже делятся на несколько видов. Рассмотрим каждый из них:

Охлаждение с помощью сжатого воздуха

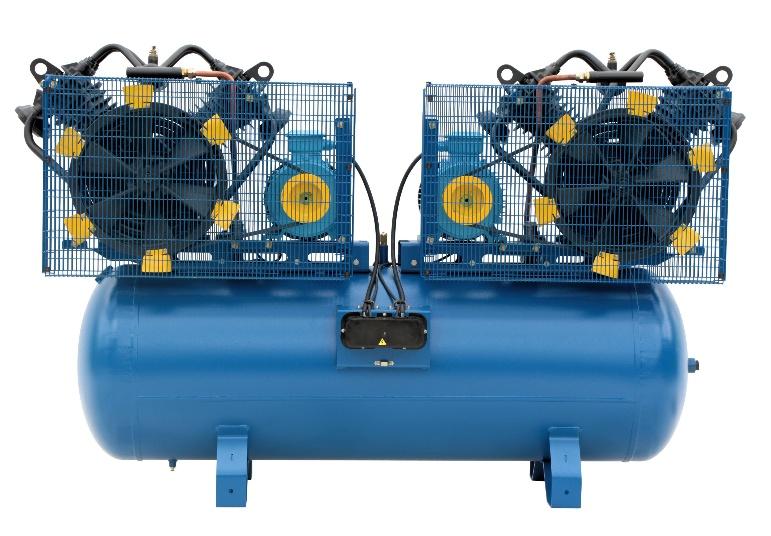

В системах охлаждения Шпинделя и других агрегатов сжатым воздухом, воздух в систему подаётся с помощью компрессора.

Через проходящие в корпусе шпинделя каналы проходит холодный воздух под давлением, охлаждая Шпиндель. Такая система используется реже всего, в сравнении с жидкостным охлаждением, и охлаждением с помощью вентилирования.

Охлаждение с помощью вентилирования

Такой способ охлаждения шпинделя довольно распространён, в особенности на деревообрабатывающих станках.

Лазерные станки, цилиндрические направляющие, системы подачи смазки.
Все, что вам нужно из ЧПУ комплектующих можно купить в нашем онлайн магазине https://3d-diy.ru/catalog/cnc-components/ с оплатой онлайн и доставкой от 1 дня.

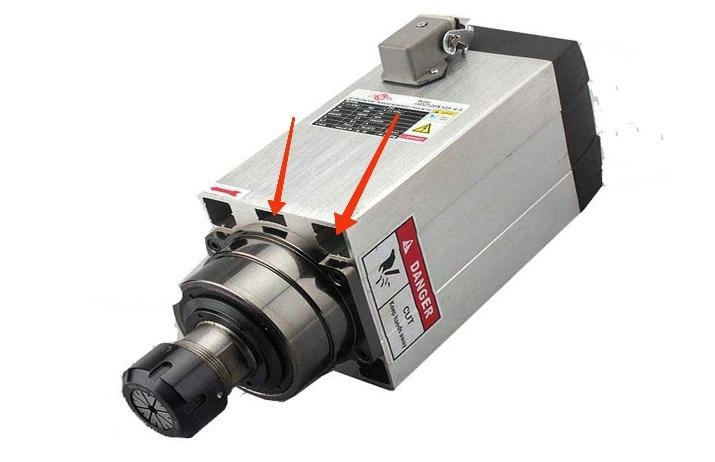

У шпинделя с такой конструкцией в корпусе имеются вентиляционные каналы , они видны на фото ниже:

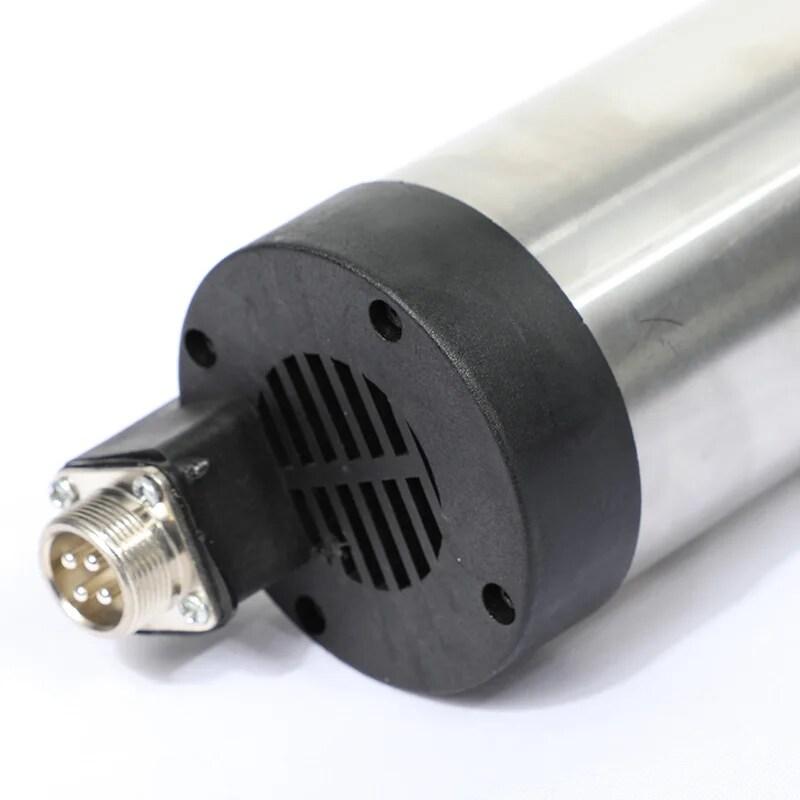

Воздух попадает в эти вентиляционные каналы с помощью крыльчатки, закреплённой на задней части вала шпинделя. Крыльчатка защищена корпусом с прорезями для воздуха. Выглядит это чаще всего так:

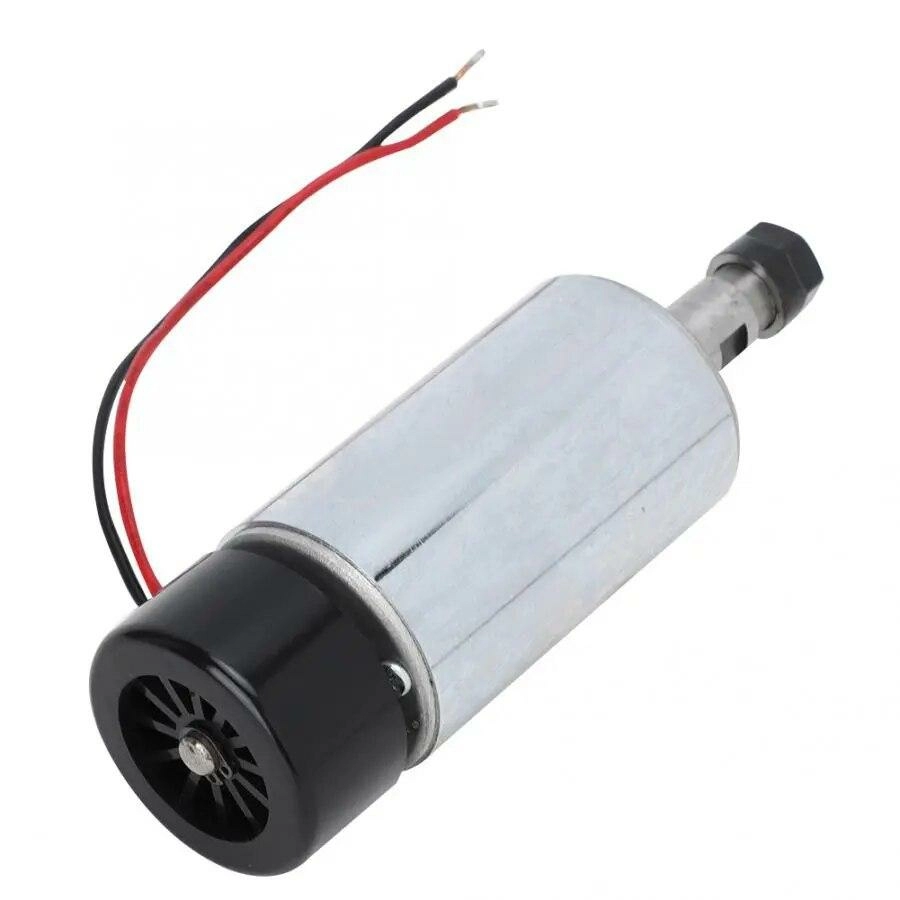

На бюджетных, хоббийных вариантах шпинделей, крыльчатка может быть немного другой формы и вообще не иметь закрытого корпуса, а охлаждение шпинделя происходит с помощью его обдува снаружи корпуса:

Системы жидкостного охлаждения

Так же в качестве теплоносителя в охлаждающих системах используют жидкости. Есть несколько типов систем водяного охлаждения:

• Охлаждение с помощью большого количества жидкости и помпы.
• Использование специализированных чиллеров.

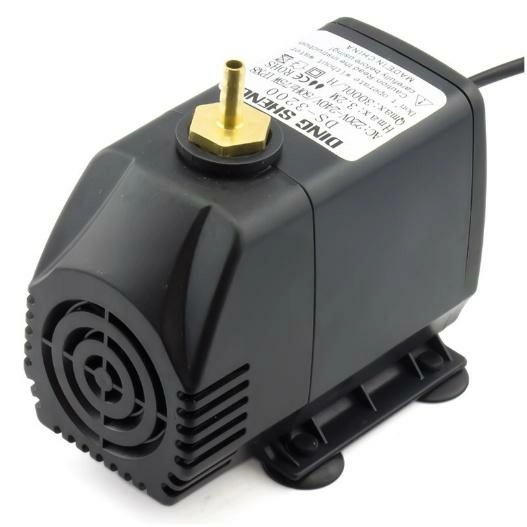

В первом варианте жидкость через охлаждаемый агрегат (шпиндель, лазерная трубка) прокачивается с помощью помпы.

Этот вариант очень распространен по причине своей эффективности ,дешевизны и простоты сборки.

Arduino и робототехника
Радиодетали, модули, одноплатники и многое другое вы можете приобрести в нашем магазине 3DIY https://3d-diy.ru/catalog/arduino-and-robotics/. Доставляем во все регионы России.

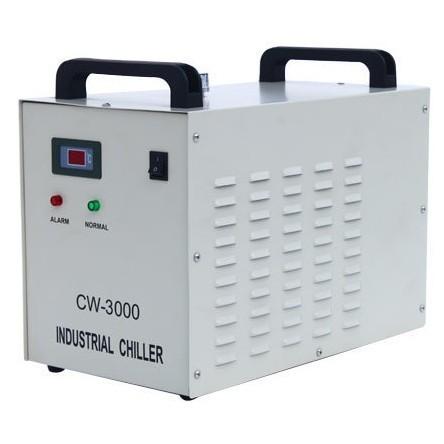

Второй вариант подразумевает собой прокачивание и охлаждение жидкости с помощью специализированного охлаждающего устройства - чиллера.

• Чиллер представляет из себя холодильный агрегат, имеющий в конструкции насос для прокачки жидкости и систему охлаждения этой жидкости – либо радиатор с охлаждающей крыльчаткой, либо холодильный компрессор.

Жидкости для систем охлаждения

Есть несколько используемых для систем жидкостного охлаждения вариантов

• Дистиллированная вода.
• Антифриз.

Преимущество воды при выборе жидкости в её низкой цене и доступности. Когда система охлаждения шпинделя не имеет в себе рассеивателей тепла (радиаторов и прочего), а функционирует благодаря большому количеству жидкости, дистиллированная вода отлично подходит на эту роль.

Антифриз используется в системах с радиаторами и чиллерами, где объем жидкости небольшой. Он эффективнее проводит тепло и имеет морозостойкость. Минусом антифриза является его цена.
