        Wi-Fi модуль ESP-32

        База знаний
        -
        Модули
        -
        Беспроводная связь
        -Wi-Fi модуль ESP-32
        Поделиться
        • Wi-Fi модуль ESP-32

        Содержание

        • Обзор
        • Установка ПО
        • Пример использования
        • FAQ

        Обзор беспроводного Wi-Fi модуля ESP-32

        WiFi модули ESP8266 за время своего существования стали поистине народными и получили широкое распространение в любительской разработке устройств Интернета вещей. Но жизнь не стоит на месте и компания-разработчик Espressif выпускает новый микроконтроллер – ESP32. ESP32 получил значительный прирост в производительности, по сравнению c ESP8266. Вычислительная мощность возросла в четыре раза. У ESP32 есть два ядра, каждый из которых работает на частоте 160 МГц (ESP8266 имеет 1 ядро, работающее на частоте 80 МГц). Контроллер имеет 520 Кб оперативной памяти, 448 Кб flash-памяти. Поддерживает не только Wi-Fi (802.11n с максимальной скоростью 150 Мбит в секунду), но и Bluetooth 4.2 BR/EDR и Low Energy.

        Основным недостатком плат ESP8266 было очень малое количество контактов, в ESP32 этот недостаток устранен, выводов гораздо больше и они многофункциональные, блок ввода-вывода имеет специальный мультиплексор, который позволяет назначать различные функции на один вывод микроконтроллера. Значительно увеличено количество аналоговых входов (18 АЦП (12-бит) и 2 ЦАП (8-бит)), поддержка PWM на всех контактах, 10 портов в режиме сенсорных кнопок. ESP32 имеет три UART, два I2C, четыре SPI, два I2S. Также имеется инфракрасный контроллер (прием-передача), шина CAN 2.0. Еще есть датчик температуры и датчик Холла. Для шифрования при передаче данных по WiFi в ESP32 имеются криптографические модули AES и SHA.

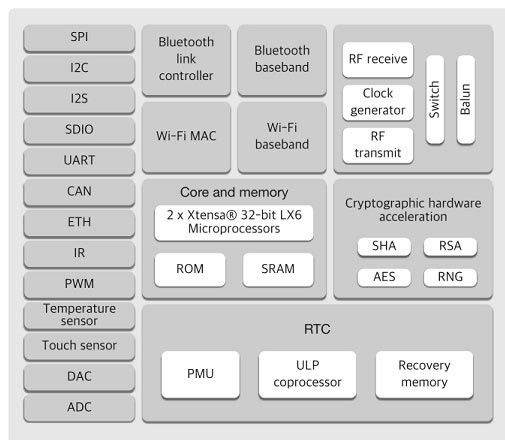

        Рисунок 1. Блок-схема периферии ESP32

        Для удобной работы с микроконтроллером ESP32 был выпущен модуль WROOM-32 (рис. 2, 3), и теперь появилось множество отладочных плат на этом модуле, например FireBeetle от DFRobot (см. рис. 4, 5).

        wifi-module-esp-32-02.jpg wifi-module-esp-32-03.jpg

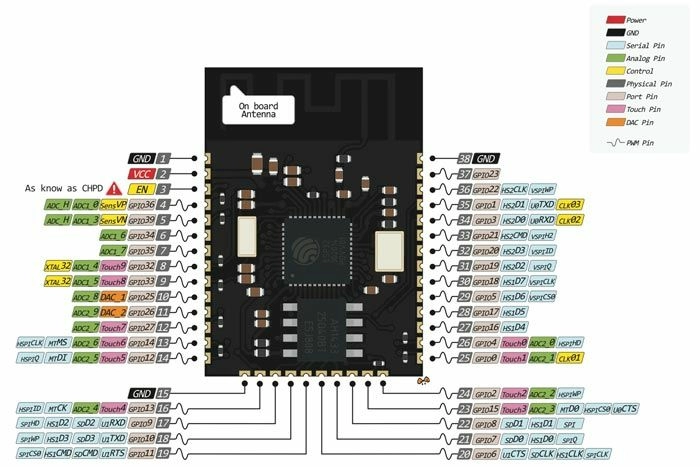

        Рисунок 2,3. Модуль ESP-WROOM32

        wifi-module-esp-32-04.jpg wifi-module-esp-32-05.jpg

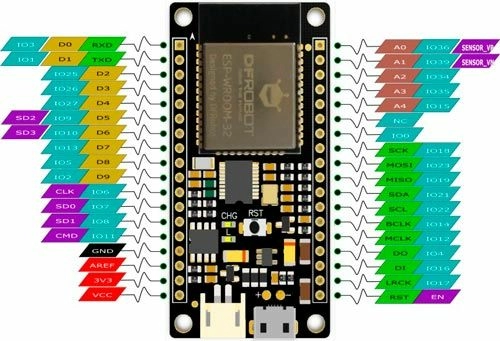

        Рисунок 4,5. Отладочная плата FireBeetle от DFRobot на ESP-WROOM32

        Немаловажный вопрос в свете использования модулей для устройств Интернета вещей – энергопотребление. Питание модуля Максимальный ток потребления в режиме передачи WiFi или Bluetooth 160-260 мА, без включенных WiFi или Bluetooth – 20 мА, в спящем режиме – 10 мкА.

        Установка программного обеспечения

        Изначально модули ESP32, как и ESP8266,  поставляется с прошивкой, позволяющей работать с этим микроконтроллером с помощью AT-команд. Но данный метод нас не устраивает. Будем программировать нашу плату в Arduino IDE. Для этого скачиваем ESP32 CORE для Arduino IDE с сайта https://github.com/espressif/arduino-esp32 (zip-архив) и распаковываем его в папку C:\Program Files\Arduino\hardware\espressif. Заходим в Arduino IDE и видим, что в панели инструментов появились платы ESP32 (рис. 6).

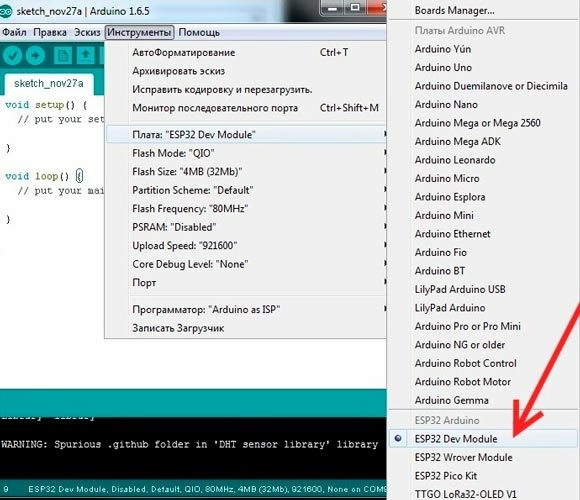

        Рисунок 6. Плата ESP32 в списке плат в Arduino IDE

        Но в списке портов платы нет. Необходимо установить драйвер. Заходим по ссылке https://git.oschina.net/dfrobot/FireBeetle-ESP32/raw/master/FireBeetle-ESP32.inf и копируем содержимое страницы в файл FireBeetle-ESP32.inf. Затем в Диспетчере устройств (Прочие устройства) правой кнопкой выбираем плату FireBeetle-ESP32 и нажимаем Обновить драйверы à Выполнить поиск драйверов на этом компьютере и указываем папку, где сохранен файл FireBeetle-ESP32.inf. Подтверждаем установку и плата FireBeetle-ESP32 появляется в списке COM-портов (рис. 7).

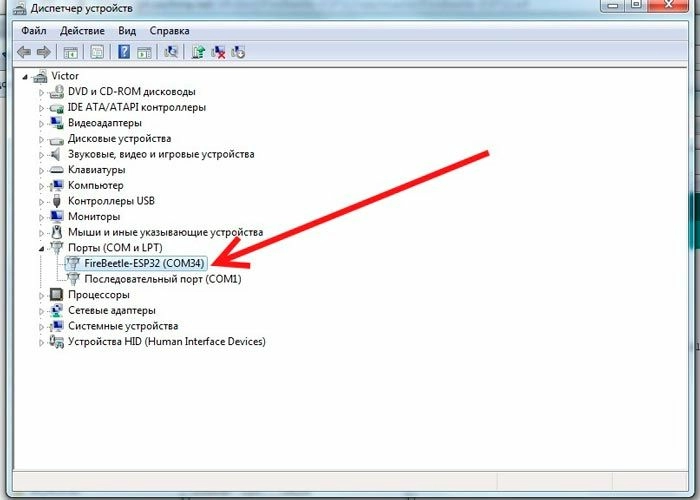

        Рисунок 7. Плата FireBeetle-ESP32 в Диспетчере устройств (драйвер установлен).

        Теперь и в Arduino IDE появляется данный порт. Плата готова к загрузке скетчей.

        И список библиотек, поддерживаемых на данный момент (рис. 8).

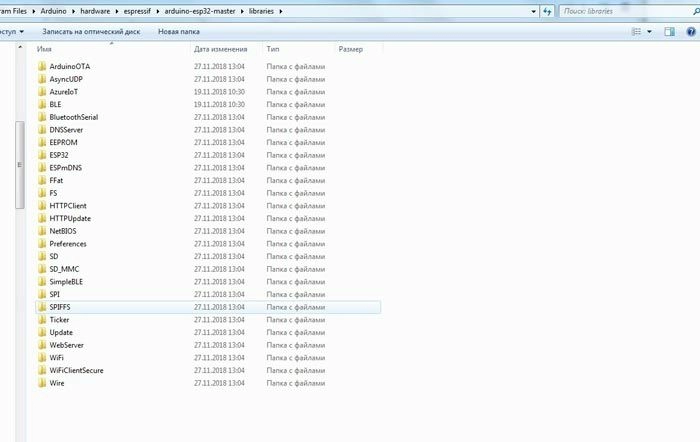

        Рисунок 8. Список библиотек для ESP32 в Arduino IDE


        Пример использования wifi модуля ESP8266

        Попробуем подключить плату ESP32 к WiFi точке доступа. Загружаем на плату скетч из листинга 1.


        Листинг 1

        #include



        // выставите свои данные для точки доступа

        const char* passwifi = "************";

        const char* ssidwifi     = "*********";





        void setup()

        {

            Serial.begin(115200);

            delay(10);



            // Коннект к точке доступа

            Serial.print("Connecting to ");

            Serial.println(ssidwifi);



            WiFi.begin(ssidwifi, passwifi);



            while (WiFi.status() != WL_CONNECTED) {

                Serial.print(".");

                delay(1000);

            }



            Serial.print("WiFi connect ok!");

            Serial.print("Your IP address is ");

            Serial.println(WiFi.localIP());

        }




        void loop(){

            ;

        }

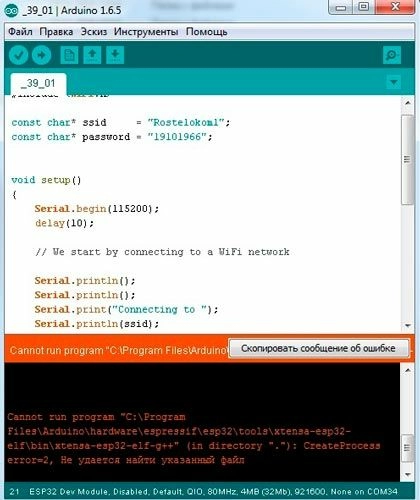

        Но компиляция не проходит (см. рис. 9)!!! Не находит xtensa-esp32elf.


        Рисунок 9. Ошибка компиляции скетча для ESP32

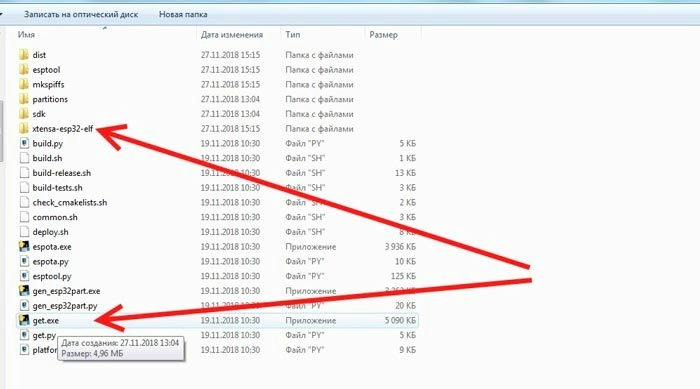

        Заходим в папку Files\Arduino\hardware\espressif\esp32\tools и запускаем файл get.exe(рис. 10).


        Рисунок 10. Загрузка и установка xtensa-esp32-elf

        Теперь компиляция и загрузка скетча на плату проходит успешно (рис. 11).

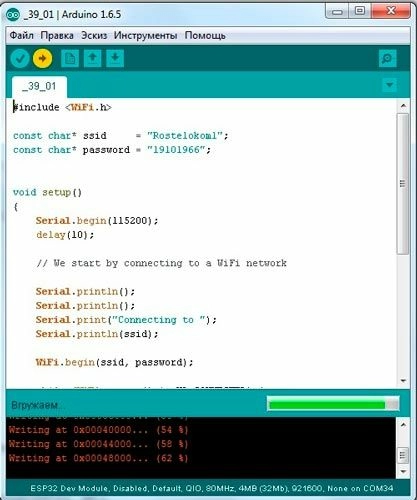

        Рисунок 11. Компиляция и загрузка скетча на плату ESP32

        Открываем монитор последовательного порта и видим, что подключение платы ESP32 к сети WiFi успешно (рис. 12).

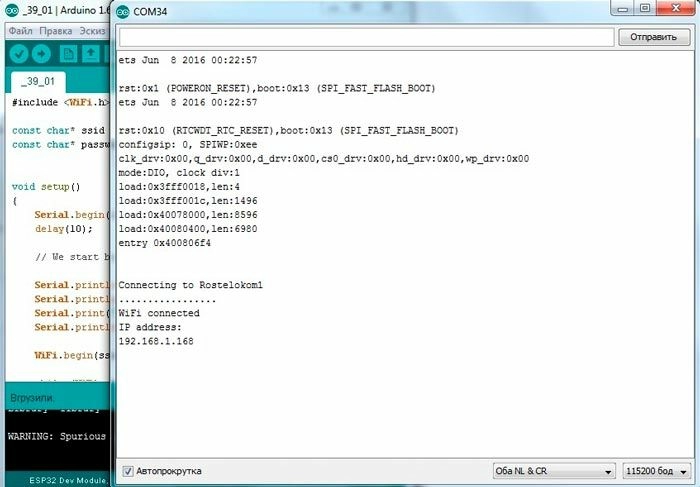

        Рисунок 12. Работа скетча подключения платы ESP32 к WiFi


        Часто задаваемые вопросы FAQ


           1. В Arduino IDE не видна плата ESP32
        • Установите ESP32 CORE для Arduino IDE согласно инструкции
           2. В Arduino IDE в списке портов нет подключенной платы ESP32
        • Установите драйвер для вашей платы ESP32
           3. Компиляция скетча проходит с ошибкой "Cannot run program…"
        • Запустите файл get.exe в папке Files\Arduino\hardware\espressif\esp32\tools для скачивания и установки необходимого программного обеспечения.
