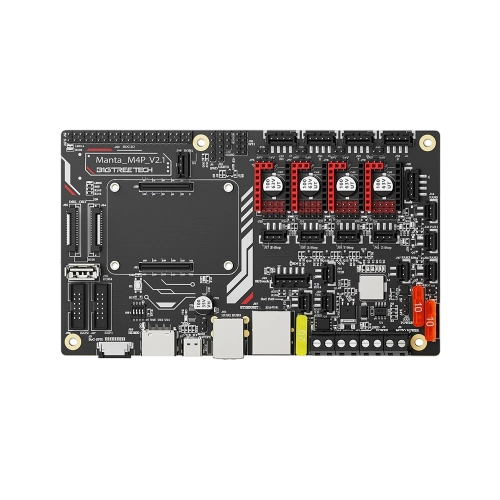

Плата управления BIGTREETECH Manta M4P + Плата CB1
На плате Manta M4P вы найдете множество полезных функций и сможете подключить практически любой существующий 3D-принтер с 4-мя моторами. Благодаря возможностям платы CB1, вам не понадобится Raspberry Pi для удаленного мониторинга и управления. Такая комбинация делает эту плату идеальным и легким вариантом для настройки Klipper на вашем 3D-принтере.
Платы управления Manta M4P и M8P имеют несколько полезных функций в области питания. Вы можете выбрать входное напряжение для моторов до 48 В через отдельный блок питания. Как и большинство плат от Big Tree Tech, плата управления Manta M4P также имеет защиту от электростатического разряда (ESD). Кроме того, на плате есть заменяемый предохранитель.
Плата Manta M4P имеет множество доступных подключений для вспомогательных устройств. Эта плата управления обеспечивает полную совместимость с датчиками для определения остатка филамента, BLtouch, модулем автоматического отключения и RGB-подсветкой. Также предусмотрены интерфейсы для подключения экранов через HDMI, USB-веб-камер для простой установки мониторинга печати. Возможно использование CSI-камеры через порт дисплея при использовании CM4 или Raspberry Pi.
Дополнительные технические характеристики
- CPU: Allwinner H616, четырехъядерный Cortex-A53 @1.5GHz
- GPU: Mali G31 MP2, поддерживает OpenGL3.2
- Оперативная память: 1GB DDR3L SDRAM
- Дисплей: Поддержка вывода HDMI2.0A, 4K-дисплея
- USB: 2.0
- Поддержка сети: 100M Ethernet и 100M WiFi
- Контроллер: ARM Cortex-M0+ STM32G0B1VET6 с тактовой частотой 64 МГц
- Напряжение ввода драйвера: 24V, HV (выбираемое)
- Напряжение ввода материнской платы: VIN=DC12 или DC24
- Напряжение ввода нагревательной платформы: DC12 или DC24
- Напряжение логики: DC3.3V
- Порт нагревателя: Нагревательная платформа (HB), нагреватель хотенда (HE)
- Максимальный ток нагревательной платформы: 10A, пиковое значение 12A
- Максимальный ток для хотенда: 5.5A, пиковое значение 6A
- Порты вентиляторов: 3 CNC-вентилятора (24/12/5V, выбираемые), один для вентилятора чипсета
- Максимальный ток для портов вентиляторов: 1A
- Общий ток для нагревателя, драйвера и вентилятора: менее 20A
- Интерфейсы: BLTouch (сервоприводы, зонд), Fil-DET, RGBx2
- Драйверы шаговых двигателей: Поддержка множества (TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988 и другие)
- Режимы работы драйверов: SPI, UART, STEP/DIR
- Интерфейсы шаговых двигателей: 4
- Интерфейс датчика температуры: 2-проводной 100K NTC
- Поддержка экранов: SPI, DSI, HDMI, LCD (EXP1+EXP2)
- Функциональный интерфейс: USB2.0 x 3, LAN, DSI, CSI, SPI, 40-контактный GPIO, HDMI
- Поддерживаемые конструкции принтеров: Cartesian, Delta, Kossel, Corexy, Ultimaker
- Рекомендуемое программное обеспечение: Cura, Simplify3d, Pronterface, repetier-host, Makerware
Комплектация
- Плата BTT Manta M4P x 1 шт.
- Плата CB1 x 1 шт.
- Разъемы JST для каждого порта на плате
- Джамперы для настройки драйверов шаговых двигателей и выбора напряжения
- Предохранители для входных питающих линий и выхода на нагреватель стола
- Внешняя WiFi-антенна x 1 шт
Вы можете оформить заказ и купить плату управления BIGTREETECH Manta M4P + Плата CB1 в нашем офисе в Москве самовывозом, с гарантией от официального дилера, или доставкой по России!
