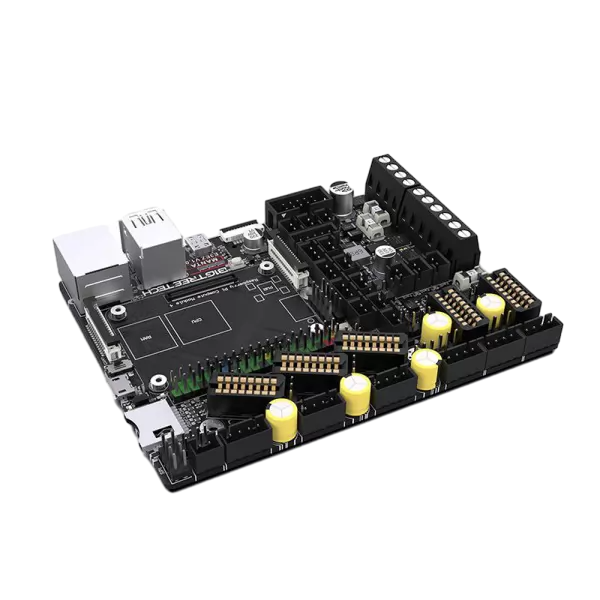

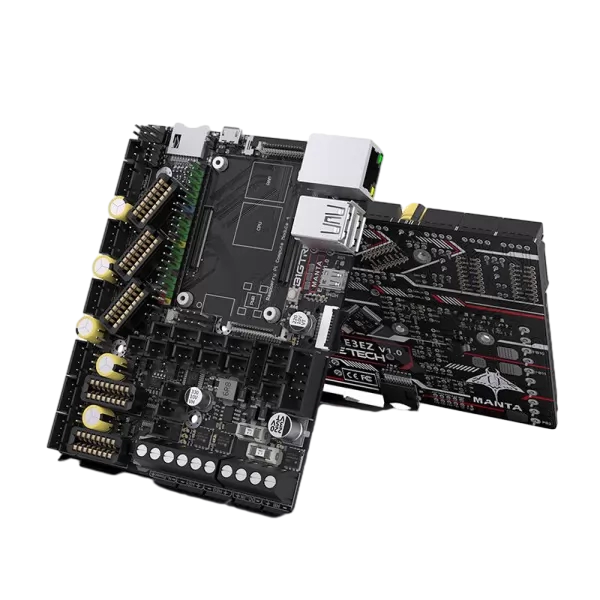

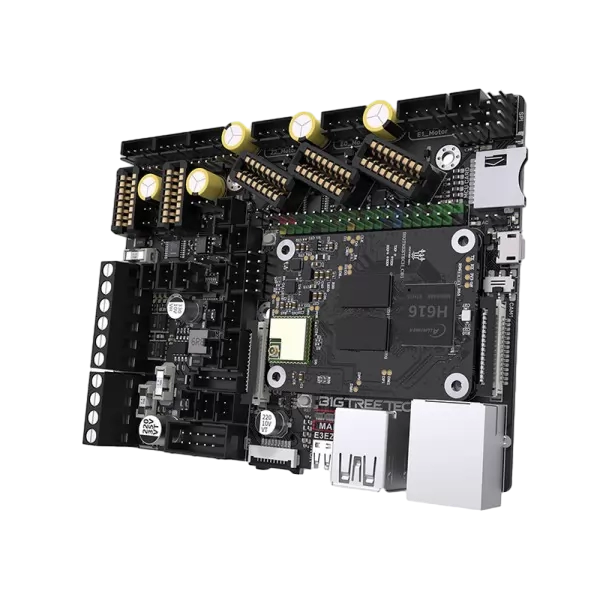

Плата управления BIGTREETECH Manta E3EZ

BIGTREETECH Manta E3 EZ - первая материнская плата, в которую встроены технологии "Manta" (разъемы B2B для модулей CB1 или CM4) и "EZ" (возможность использования последних драйверов EZ). Просто подключите ядро CB1 и драйверы EZ на материнскую плату, чтобы обновить ваш принтер Ender 3 для работы с Klipper. Благодаря отсутствию необходимости во внешнем Raspberry Pi, серия Manta позволяет избежать запутанной проводки и создать компактную систему. Материнские платы серии Manta поддерживают SPI и HDMI экраны.

Материнская плата BTT Manta E3 EZ оснащена 32-битным 64 МГц ARM Cortex-M0+ микроконтроллером серии STM32G0B1RE и чипом питания TPS5450-5A. Она поддерживает входное напряжение DC12/24V и выходной ток до 5А (пиковый ток до 6А). Это обеспечивает достаточную мощность для Raspberry Pi. Слот для EZ драйверов: Основная плата Manta E3EZ имеет слот для драйверов EZ. В сочетании с драйверами EZ, наша материнская плата предотвращает возможные проблемы, такие как возгорание или повреждение платы из-за неправильной установки драйверов. Вы сможете начать быструю и безопасную печать с помощью BIGTREETECH E3 EZ!

Прошивку микроконтроллера Manta E3 EZ можно обновлять через SD-карту или через DFU с помощью команды "make flash" в Klipper.

Дополнительные технические характеристики

• Микроконтроллер: STM32G0B1RE с ядром ARM Cortex-M0+ с тактовой частотой 64 МГц
• Входное напряжение драйверов: до 24 В (регулируемое для высоковольтных до 56 В)
• Входное напряжение платы питания: 12 В или 24 В
• Входное напряжение нагревательного стола: 12 В или 24 В
• Напряжение логики: 3.3 В
• Подключение нагревателей: нагревательный стол (HB), нагреватели экструдеров (HE0, HE1)
• Ток нагревательного стола: продолжительный - 10 А, мгновенный - 11 А
• Ток нагревателей экструдеров: продолжительный - 5 А, мгновенный - 6 А
• Вентиляторы: 3 регулируемых и 2 постоянно работающих
• Ток вентиляторов: продолжительный - 1 А, мгновенный - 1.5 А
• Максимальный общий ток (нагреватели + драйверы + все вентиляторы): менее 10 А
• Порты подключения: BLTouch, PS–ON, PWR–DET, Fil–DET, RGB, CAN FD, SPI
• Поддержка драйверов: EZ5160, EZ2209, EZ2225, EZ2226, EZ2208, EZ2130 и другие
• Режимы драйверов: SPI, UART
• Порты моторов: X, Y, Z (двойная ось Z), E0, E1 (всего 5 каналов)
• Датчики температуры: 3x 100K NTC
• Дисплеи: SPI тачскрин, LCD
• Поддержка кинематики: Cartesian, Delta, Kossel, Ultimaker, CoreXY
• Подключение к ПК: Micro–USB
• Порты подключения: 2x USB 2.0, LAN, DSI, CSI, SPI, 40-пиновый GPIO, HDMI0, SOC-Card, MCU-Card

Комплектация

• Плата управления BIGTREETECH Manta E3EZ x 1шт

Вы можете оформить заказ и купить плату управления BIGTREETECH Manta E3EZ в нашем офисе в Москве самовывозом, с гарантией от официального дилера, или доставкой по России!
