3D сканер Shining 3D Einstar

Ручной 3D сканер Shining 3D Einstar — это профессиональное устройство начального уровня, предназначенное для высококачественного 3D-сканирования объектов малого и среднего размера . Модель разработана компанией Shining 3D, основанной в 2004 году и имеющей более чем 20-летний опыт в области высокоточных 3D-цифровых продуктов . Einstar ориентирован на широкий круг пользователей: от 3D-печатников и дизайнеров до представителей малого и среднего бизнеса, занимающихся обратным инжинирингом, промышленным дизайном и цифровым моделированием . Устройство сочетает в себе технологии структурированного света и инфракрасного VCSEL-проектора, что делает его особенно полезным для оцифровки сложных объектов, включая человеческие лица .

2. Технические характеристики и точность

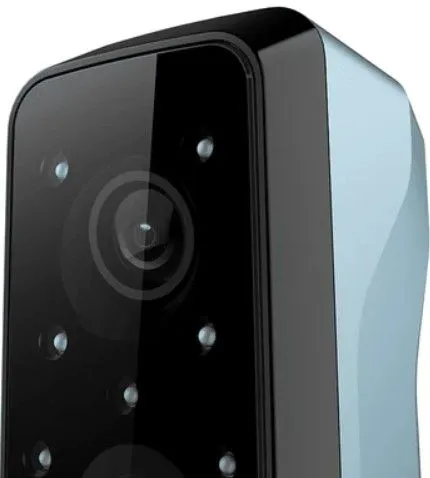

Сканер оснащён тремя инфракрасными VCSEL-проекторами, двумя стереокамерами глубины и одной RGB-камерой для захвата цветной текстуры . Источник света представляет собой инфракрасный VCSEL структурированный свет, сертифицированный как лазерный продукт Class 1, что делает его безопасным для глаз при нормальных условиях использования . Ключевые параметры: область сканирования при оптимальном рабочем расстоянии — 434×379 мм, рабочее расстояние — от 160 до 1400 мм, оптимальное расстояние — 400 мм . Расстояние между точками облака составляет от 0,1 до 3 мм, скорость сканирования достигает до 980 000 точек в секунду при частоте до 14 кадров в секунду . Сканер поддерживает четыре режима выравнивания данных: по текстуре, по геометрическим особенностям, гибридное выравнивание и глобальное маркерное выравнивание (доступно в режиме сканирования объектов) . Экспорт моделей осуществляется в форматах OBJ, STL, PLY, ASC, 3MF .

3. Конструкция и удобство использования

Сканер имеет компактные размеры 220×46×55 мм и весит 500 граммов, что делает его удобным для длительной работы и транспортировки . Корпус выполнен из пластика и оснащён защитным силиконовым чехлом, предохраняющим устройство от ударов и внешних воздействий . В комплекте поставляется ремешок на запястье для предотвращения случайного падения . На задней верхней части расположены кнопки управления и индикаторы режимов сканирования . Сканер оснащён отверстием с резьбой M7 для крепления на штатив (доступ открывается после снятия силиконового чехла) .

4. Подключение и совместимость

Einstar подключается к компьютеру через интерфейс USB 2.0, который обеспечивает одновременную передачу данных и питание устройства . В комплект поставки входит специальный кабель с фиксацией — при подключении необходимо совместить красные метки на разъёме и вилке для надёжного соединения . Также предусмотрен внешний блок питания на 12 В, позволяющий использовать сканер от бортовой сети автомобиля или других источников питания .

5. Особенности сканирования на открытом воздухе

Благодаря использованию трёх инфракрасных VCSEL-проекторов Einstar способен получать чёткие данные сканирования и стабильные результаты при работе на открытом воздухе . В отличие от многих 3D-сканеров, устройство корректно работает даже при ярком солнечном свете, что значительно расширяет область его применения . При сканировании людей доступен специальный режим Hair Mode, который улучшает захват данных о волосах и повышает полноту получаемой модели .

6. Программное обеспечение и требования к ПК

Управление сканером осуществляется через программное обеспечение Shining EXStar . ПО поддерживает автоматическое выравнивание сканов, оптимизацию облака точек и экспорт моделей в форматы, совместимые с 3D-принтерами и CAD-программами. Системные требования к компьютеру: операционная система Windows 10/11 64-bit, процессор Intel Core i7-11800H или выше, видеокарта NVIDIA GTX 1060 или выше (обязательно с поддержкой CUDA 10.2+ и OpenGL 4.3+), оперативная память от 16 ГБ . Мультипоточная производительность процессора должна составлять не менее 4000 баллов по тесту CPU-Z .

7. Комплектация

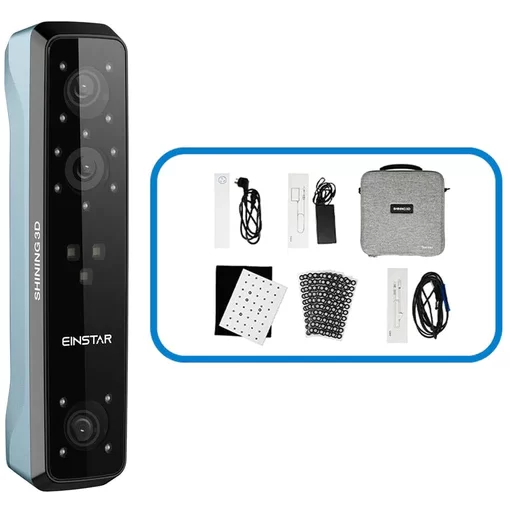

Стандартная комплектация сканера Einstar включает: сам 3D сканер, силиконовый чехол, блок питания и USB-кабель, маркеры для позиционирования (запасные и предустановленные на калибровочной пластине), специальную стеклянную калибровочную пластину с маркерами, салфетку для протирки линз, ремень для переноски кейса, вводное руководство пользователя . Устройство поставляется в компактном защитном кейсе, обеспечивающем сохранность при транспортировке . Для настольного сканирования поворотный столик и штатив приобретаются отдельно .
