3D сканер Revopoint MetroX Pro

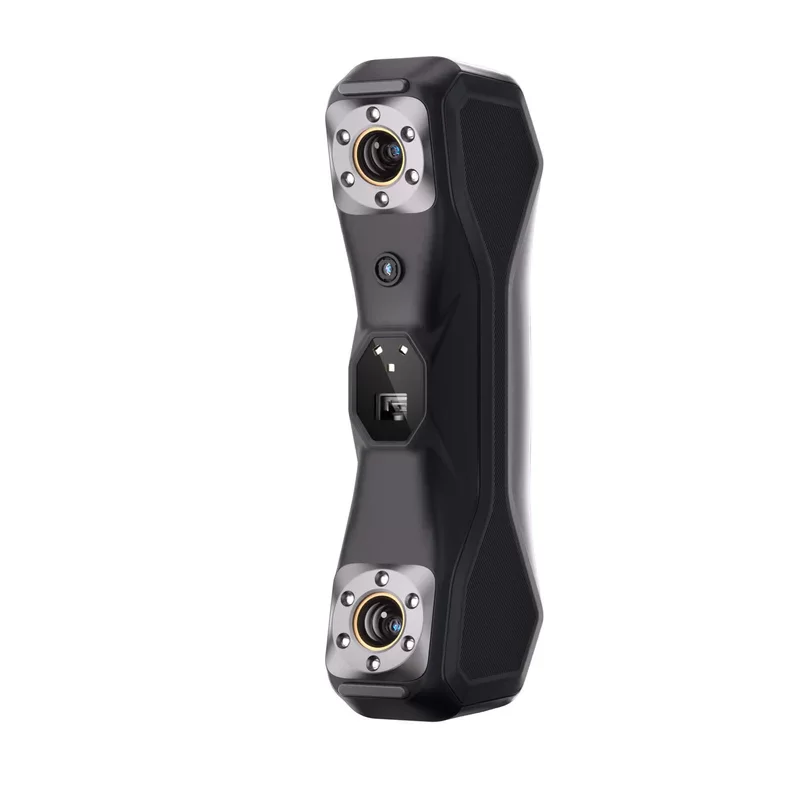

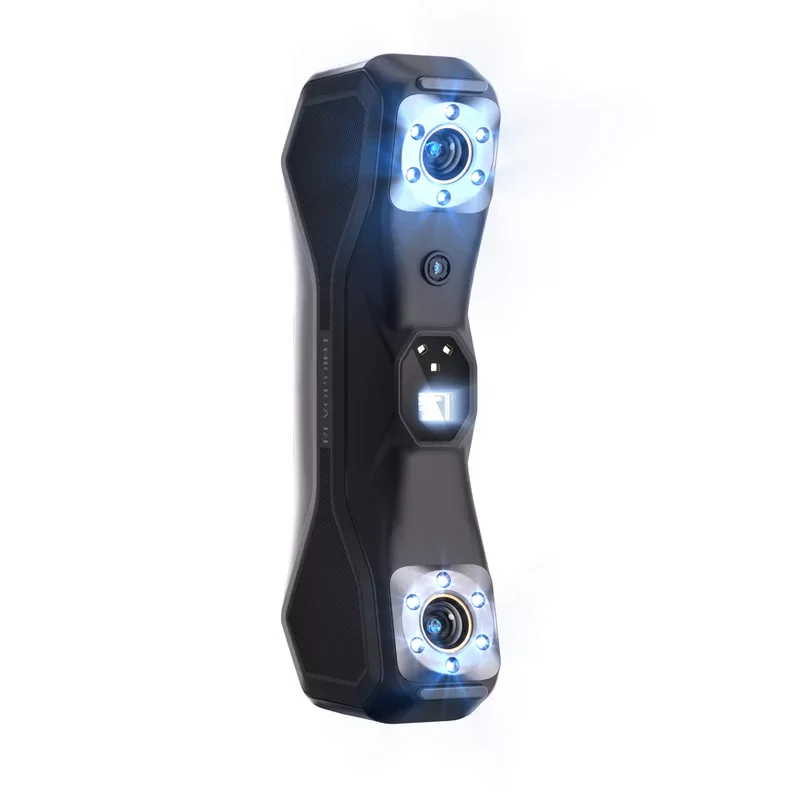

3D сканер Revopoint MetroX Pro — это промышленный портативный 3D сканер гибридного типа, объединяющий технологию синего многострочного лазера и полновесного синего структурированного света . Устройство является усовершенствованной версией модели MetroX и предназначено для профессионального 3D-моделирования, метрологических измерений, контроля качества, обратного инжиниринга и подготовки моделей для 3D-печати в автомобилестроении, промышленном производстве, прототипировании и оцифровке культурного наследия . Сканер поставляется в прочном металлическом кейсе с поролоновой защитой и имеет размеры 209 × 88 × 44 мм при весе 508 граммов .

2. Технические характеристики и точность

MetroX Pro обеспечивает однокадровую повторяемость до 0,01 мм, однокадровую точность до 0,02 мм и объёмную точность 0,02 + 0,04 мм × L (м), где L — длина объекта в метрах . Это на 20% точнее, чем у базовой модели MetroX (0,025 + 0,05 мм × L) . Минимальное расстояние между точками облака составляет 0,05 мм . Рабочая дистанция сканера — от 200 до 400 мм, область захвата за один кадр варьируется от 160 × 70 мм на ближнем конце до 320 × 215 мм на дальнем . Сканер оснащён 2-мегапиксельной RGB-камерой для захвата цвета, 12 синими LED-подсветками и 4-ядерным процессором ARM с частотой 2,0 ГГц . Рекомендуемый диапазон сканируемых объектов — от 10×10×10 мм до 1×1×1 метра . Устройство питается от внешнего источника DC 12V, 3A, подключение осуществляется через порт USB Type-C .

3. Четыре режима сканирования

Сканер поддерживает четыре режима работы для различных типов поверхностей и задач . Режим перекрёстных лазерных линий использует 30 синих пересекающихся лазерных линий для скоростного сканирования плоских участков, глянцевых металлических и тёмных поверхностей без предварительного распыления матирующего спрея; скорость захвата достигает 2 000 000 точек/сек . Режим параллельных лазерных линий использует 15 параллельных лазерных линий для точного захвата мелких деталей, сложной геометрии и острых кромок . Режим полновесного синего структурированного света использует 62 линии синего структурированного света для высокоскоростного захвата объектов с богатой текстурой без необходимости использования маркеров; скорость сканирования достигает 7 000 000 точек/сек . Режим автоматического поворотного стола обеспечивает полностью автоматическое настольное сканирование мелких объектов с возможностью захвата цветной текстуры (цвет доступен только в этом режиме) .

4. Программное обеспечение и экосистема

Для управления сканером используется бесплатное ПО Revo Metro (версии для Windows и macOS), которое поддерживает постобработку облака точек, редактирование моделей и экспорт данных . Также доступно приложение Revo Mirror для трансляции процесса сканирования с компьютера на мобильное устройство в реальном времени по Wi-Fi . Сканер совместим с профессиональным программным обеспечением Revo Measure для метрологических измерений и GD&T-анализа, а также с Revo Design для обратного инжиниринга (scan-to-CAD) . Поддерживаемые форматы экспорта: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX .

5. Системные требования

Минимальные системные требования для Windows: процессор Intel i7 13-го поколения или AMD Ryzen 7 5800, оперативная память от 32 ГБ, видеокарта NVIDIA GeForce RTX 3060 (8 ГБ) . Рекомендуемые требования для Windows: процессор Intel i9 12-го поколения, ОЗУ от 64 ГБ, видеокарта NVIDIA RTX 4060 (8 ГБ) или лучше . Для macOS минимальные требования: процессор M2 Pro, ОЗУ от 16 ГБ; рекомендуемые: M4 Pro, ОЗУ от 24 ГБ . GPU-ускорение в лазерных режимах поддерживается только на видеокартах NVIDIA RTX 30 и 40 серий под управлением Windows .

6. Особенности использования и ограничения

В лазерных режимах для трекинга необходима предварительная оклейка объекта маркерными точками . Для сканирования высокоглянцевых, зеркальных, чёрных или прозрачных поверхностей в режиме структурированного света рекомендуется использовать матирующий спрей . Сканер не предназначен для использования на открытом воздухе . Устройство имеет Class 2M лазерную безопасность — не допускается прямое попадание лазерных лучей в глаза, а также направление лазера на зеркальные и отражающие поверхности . Сканер поддерживает калибровку пользователем с помощью калибровочной пластины, входящей в комплект .
