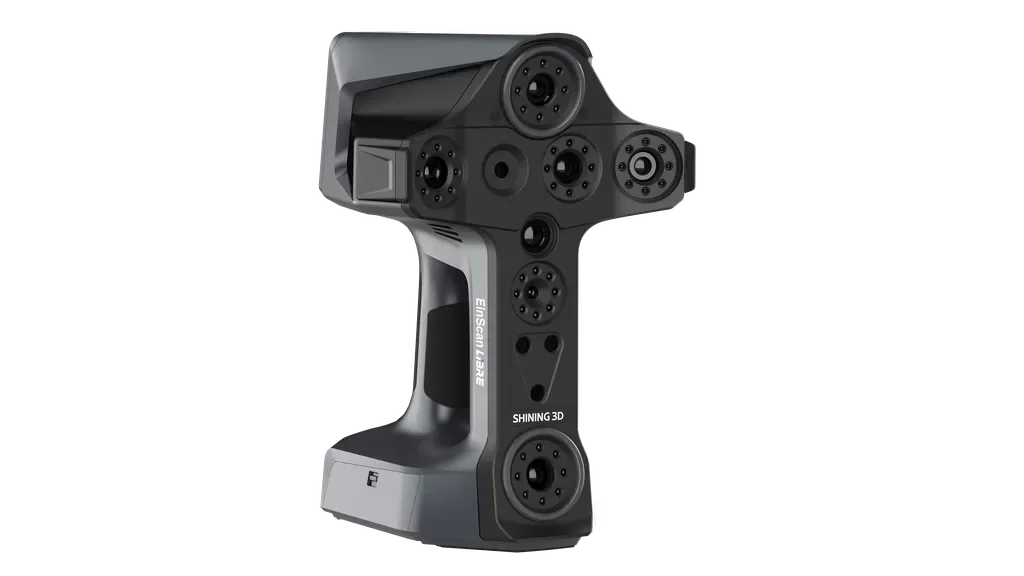

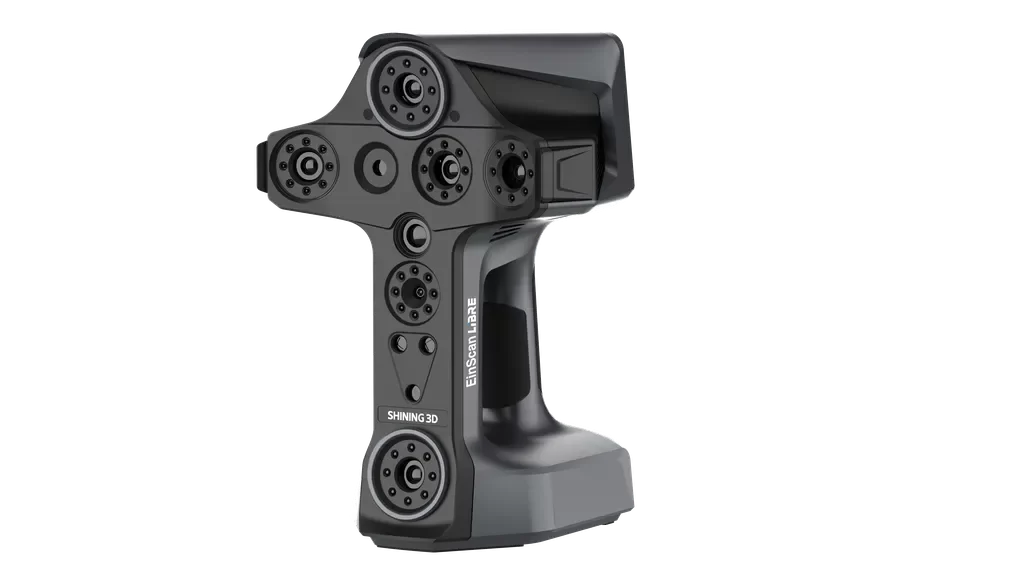

3D сканер Shining 3D EinScan Libre

3D сканер Shining 3D EinScan Libre — это полностью беспроводное автономное устройство для высокоточного 3D-сканирования объектов любых размеров — от мелких деталей до крупногабаритных изделий длиной более 10 метров . Модель разработана компанией Shining 3D и представляет собой?????????????, не требующий подключения к компьютеру на всех этапах работы — от сбора данных до генерации полигональной сетки . Устройство оснащено встроенным 5.5-дюймовым OLED-сенсорным экраном и мощным процессором NVIDIA Jetson Orin NX с AI-производительностью до 100 TOPS, что позволяет выполнять весь вычислительный цикл непосредственно на сканере . EinScan Libre ориентирован на применение в промышленности, обратном инжиниринге, сохранении культурного наследия, автомобилестроении, архитектуре, CGI и криминалистике .

2. Технические характеристики

Сканер имеет базовую точность до 0,02 мм и объёмную точность до 0,04 + 0,06 мм/м . Разрешение (расстояние между точками) составляет от 0,05 до 3 мм в режиме Laser HD и от 0,5 до 10 мм в инфракрасных режимах . Скорость сканирования достигает 4 500 000 точек в секунду в режиме Laser HD . Поле захвата варьируется от 165×200 мм до 983×979 мм в зависимости от режима и расстояния . Рабочее расстояние составляет 200–1500 мм в зависимости от выбранного режима . Устройство оснащено пятью промышленными камерами глубины разрешением 5 МП каждая и одной текстурной камерой разрешением 48 МП для захвата фотореалистичной цветной текстуры . Габариты сканера — 162×182×266 мм, вес — 1,8 кг (с батареей) .

3. Три режима сканирования с комбинированными источниками света

EinScan Libre объединяет в себе три типа источников света, обеспечивая три адаптивных режима сканирования . Режим Laser HD использует 101 линию синего лазера (Class II) для высокодетализированного безмаркерного сканирования со скоростью до 4 500 000 точек/сек, рабочим расстоянием 200–500 мм и разрешением от 0,05 мм; этот режим идеален для захвата мелких деталей и сложной геометрии . Режим IR Rapid использует инфракрасный VCSEL-проектор (невидимый свет, безопасный для глаз) для быстрого сканирования крупных объектов с рабочим расстоянием до 1500 мм, полем захвата до 983×979 мм и разрешением 0,5–10 мм . Режим IR Adaptive использует 38 линий инфракрасного лазера (Class I) для сканирования сложных поверхностей — чёрных, глянцевых и отражающих материалов — с рабочим расстоянием 500–1200 мм и разрешением 0,5–10 мм .

4. Полностью беспроводная конструкция и автономность

EinScan Libre выполнен в полностью беспроводном форм-факторе — сканер не требует подключения к компьютеру через кабель или хаб для выполнения сканирования и обработки . Устройство оснащено двумя сменными литий-ионными аккумуляторами ёмкостью 3300 мАч каждый, обеспечивающими до 3 часов непрерывной работы (по 1,5 часа на батарею) . Сканер также поддерживает питание от внешнего 100W-PD 3.0 совместимого аккумулятора через порт USB Type-C для неограниченного времени работы . Передача данных на компьютер осуществляется через Wi-Fi 6, USB Type-C, Ethernet или U? . Сканер способен работать при внешнем освещении до 80 000 люкс, что позволяет использовать его на открытом воздухе при ярком солнечном свете .

5. Полный цикл обработки на устройстве

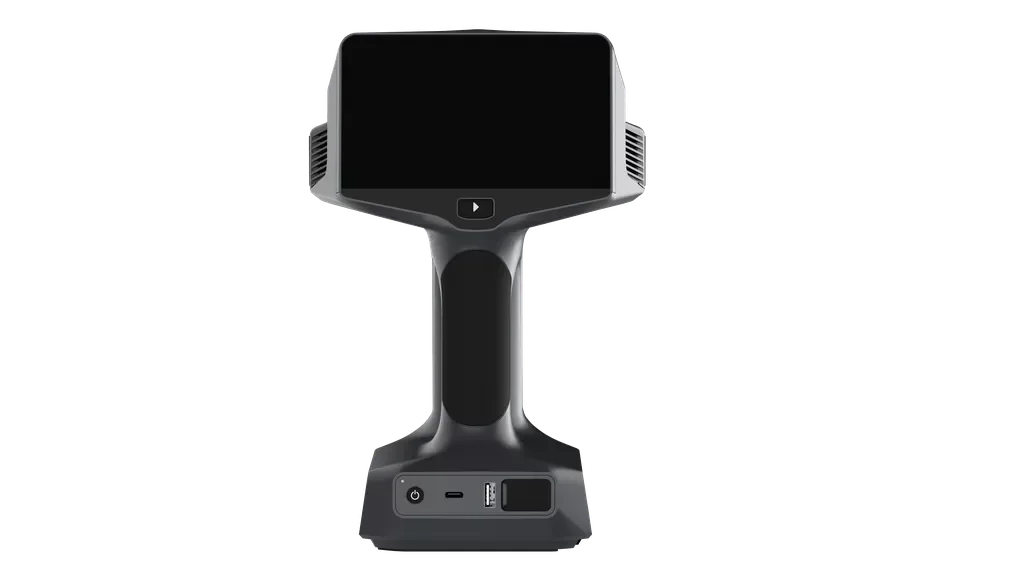

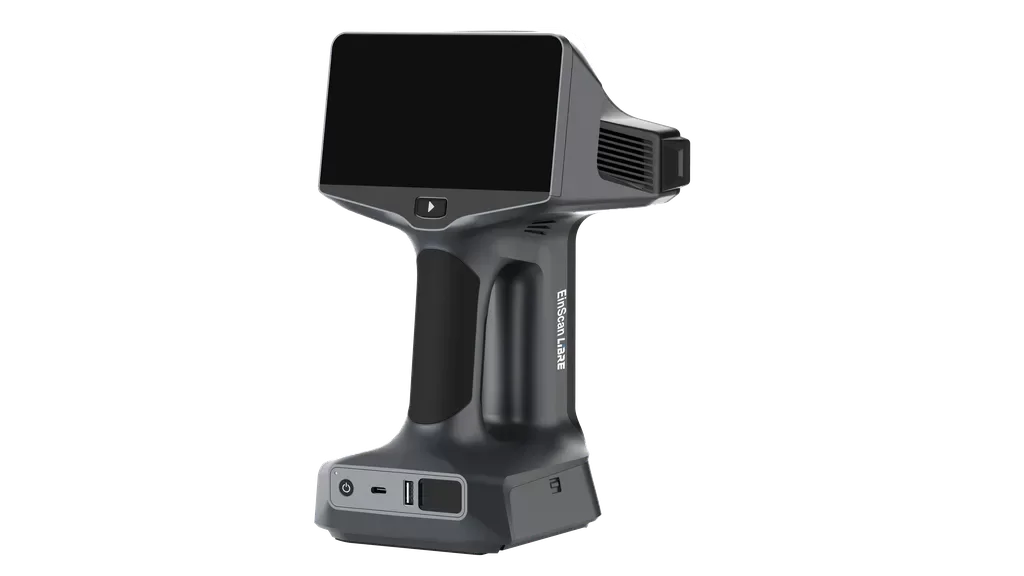

Благодаря встроенному 8-ядерному процессору NVIDIA Jetson Orin NX (16 ГБ) с GPU Ampere (1024 ядра CUDA) и встроенному SSD объёмом 1 ТБ, сканер выполняет все этапы постобработки непосредственно на устройстве: редактирование облака точек, слияние кадров, удаление шума, генерацию полигональной сетки и экспорт модели . Пользователь может управлять процессом через 5.5-дюймовый OLED-сенсорный экран с интуитивным интерфейсом, поддерживающим светлую и тёмную темы . На экране отображаются индикаторы качества данных (синий — достаточно данных, жёлтый — требуется дополнительное сканирование) и зелёный прямоугольник целевой зоны . Сканер поддерживает мультирезолюционное слияние — объединение данных, полученных в разных режимах и с разным разрешением, в рамках одного проекта без использования стороннего ПО . Экспорт моделей осуществляется в форматах PLY, STL, OBJ, ASC, LAS, 3MF .

6. Режимы выравнивания и безмаркерное сканирование

Устройство поддерживает пять режимов выравнивания данных: по геометрическим особенностям (Feature), по текстуре (Texture), гибридный (Hybrid), по маркерным точкам (Markers) и глобальный маркерный (Global markers) . В режиме Laser HD сканер способен выполнять безмаркерное сканирование объектов с богатой геометрией или текстурой, что значительно ускоряет подготовку к работе и особенно важно для деликатных объектов, таких как музейные экспонаты, на которые нельзя наклеивать маркеры . Для объектов с недостаточным количеством поверхностных особенностей предусмотрено использование маркерных точек, входящих в комплект. Сканер также поддерживает верификацию масштаба с помощью калибровочной штанги и интеграцию с фотограмметрией для повышения точности на крупных объектах .

7. Программное обеспечение и требования к ПК

Управление сканером осуществляется через встроенную операционную систему EinScan Libre OS, а для дополнительной обработки на компьютере доступно ПО EXScan Libre . При подключении к ПК через Wi-Fi, USB или Ethernet возможен импорт проектов для более глубокой обработки, а также функция беспроводной трансляции экрана на мобильные устройства или компьютеры для контроля сканирования в труднодоступных местах . Системные требования для работы с ПО на ПК: Windows 10/11 (64-bit), процессор Intel i7-11700 или выше, видеокарта NVIDIA GTX 1070 или выше с видеопамятью не менее 6 ГБ, оперативная память от 32 ГБ, порт Gigabit Ethernet / USB 3.0 / USB Type-C .

8. Комплектация

В комплект поставки EinScan Libre входят: сам 3D сканер, две сменные батареи ёмкостью 3300 мАч, калибровочная штанга (scale bar) для верификации точности, набор маркерных точек, адаптер питания 100W-PD 3.0, кабель USB Type-C, кабель Ethernet, U? для передачи данных, силиконовый чехол для защиты устройства, ремешок на запястье и транспортировочный кейс .
