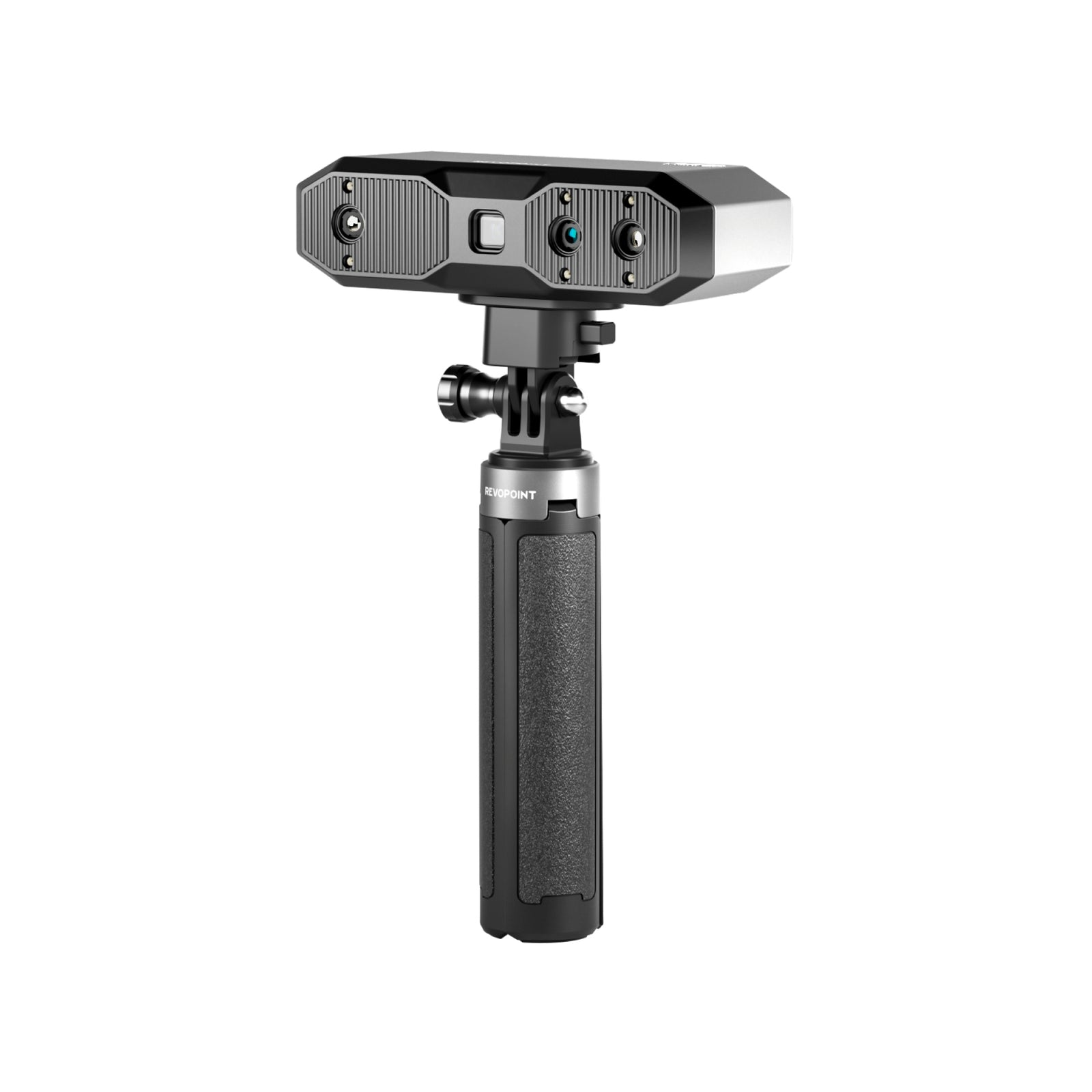

3D сканер Revopoint MINI 2

3D сканер Revopoint MINI 2 — это портативное устройство профессионального уровня, предназначенное для высокоточного сканирования мелких объектов . Модель является преемником оригинального MINI и разработана компанией Revopoint (????) для использования в промышленной инспекции, ювелирном дизайне, цифровом моделировании игр, оцифровке исторических артефактов и кастомизированной медицине . Сканер использует технологию синего структурированного света с двумя камерами глубины, что позволяет захватывать сложные геометрические формы и мелкие детали с высокой детализацией .

2. Технические характеристики и точность

MINI 2 обеспечивает однокадровую повторяемость до 0.02 мм и однокадровую точность до 0.05 мм . Минимальное расстояние между точками облака составляет 0.02 мм, что позволяет различать мельчайшие элементы поверхности . Рекомендуемый минимальный размер сканируемого объекта — 10×10×10 мм, максимальный — 0.5×0.5×0.5 метра . Рабочее расстояние составляет 120–250 мм, частота сканирования — до 16 кадров в секунду . Сканер оснащен 2-мегапиксельной камерой глубины и 2-мегапиксельной RGB-камерой для захвата цветной текстуры . Размеры устройства — 132×53×36 мм, вес — 175 граммов .

3. Конструкция и система стабилизации

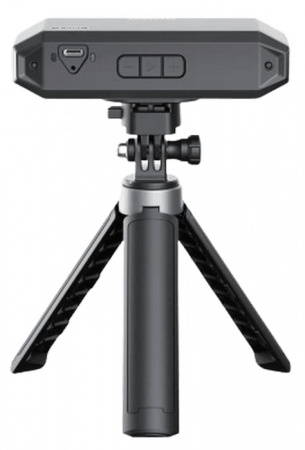

Корпус сканера выполнен из металла, что обеспечивает монолитность и долговечность конструкции . Устройство оснащено 9-осевым IMU-гироскопом, который объединяет гироскоп, акселерометр и магнитометр . Этот датчик помогает сканеру понимать своё положение в пространстве при движении вокруг объекта, обеспечивая более плавную сшивку кадров и устраняя ошибочные кадры, вызванные дрожанием рук или слишком быстрым перемещением . На обратной стороне расположены три сенсорные кнопки для управления экспозицией и запуска/приостановки сканирования, что удобно при работе без подключения к компьютеру .

4. Беспроводная связь и мобильность

Сканер поддерживает Wi-Fi 6 для беспроводного подключения к компьютеру или мобильному устройству, обеспечивая стабильную передачу данных без необходимости использования кабеля . Подключение также возможно через порт USB Type-C . Устройство питается от внешнего источника DC 5V, 1A — встроенного аккумулятора нет . Сканер предназначен для использования в помещении: наружное сканирование не рекомендуется из-за использования синей светодиодной технологии, но при необходимости возможно в сумерках или в очень пасмурную погоду .

5. Программное обеспечение и экосистема

Для работы со сканером используется бесплатное ПО Revo Scan 5 (версии 6 также совместима), доступное для Windows, macOS, Android и iOS . Внутренний 2-ядерный процессор сканера с частотой 1.8 ГГц выполняет большую часть вычислений, снижая нагрузку на подключаемое устройство — дискретная видеокарта не требуется . Программное обеспечение поддерживает пошаговый рабочий процесс: сканирование, постобработку облака точек, редактирование модели и экспорт . Поддерживаемые форматы экспорта включают PLY, OBJ, STL, ASC, 3MF, GLTF и FBX, что обеспечивает совместимость с большинством слайсеров для 3D-печати и CAD-систем .

6. Режимы сканирования и отслеживания

MINI 2 поддерживает три режима сшивки кадров . Режим отслеживания по геометрии (Feature tracking) использует характерные особенности поверхности объекта для сшивки кадров без маркеров. Режим отслеживания по маркерным точкам (Marker tracking) предназначен для объектов с однородной или не имеющей текстуры поверхностью — маркеры наклеиваются на объект или вокруг него. Режим глобального отслеживания по маркерам (Global marker tracking) является наиболее продвинутым: он строит общую карту на основе видимых маркерных точек, уменьшая накопление ошибок на больших объектах . Для объектов с геометрическими особенностями автоматический режим подходит хорошо, а для нестандартных форм рекомендуется полностью ручное управление .

7. Системные требования и совместимость

Минимальные системные требования для Windows: процессор Intel i7 12-го поколения, оперативная память от 16 ГБ . Рекомендуемые требования для Windows: Intel i9 11-го поколения, ОЗУ от 32 ГБ . Для macOS минимальные требования: процессор M1 Pro, ОЗУ от 8 ГБ; рекомендуемые: M3 или новее, ОЗУ от 8 ГБ . Для мобильных устройств на Android требуется версия 9.0 и выше, ОЗУ от 8 ГБ, накопитель от 128 ГБ; для iPhone — модели после iPhone X, iOS 14.0 и выше, ОЗУ более 4 ГБ .

8. Особенности использования и ограничения

Как и большинство 3D сканеров, MINI 2 испытывает трудности при сканировании высокоглянцевых, прозрачных или глубоко чёрных поверхностей — для таких объектов требуется использование матирующего спрея или аэрозоля . Входящая в комплект чёрная матовая ткань с нанесёнными маркерными точками помогает сканировать объекты без выраженной геометрии, не наклеивая маркеры . При сканировании мелких объектов рекомендуется использовать поворотный стол, входящий в комплект, который обеспечивает равномерное вращение объекта . Устройство имеет лазерный излучатель класса 1 — не допускается длительное и прямое попадание лучей в глаза .
