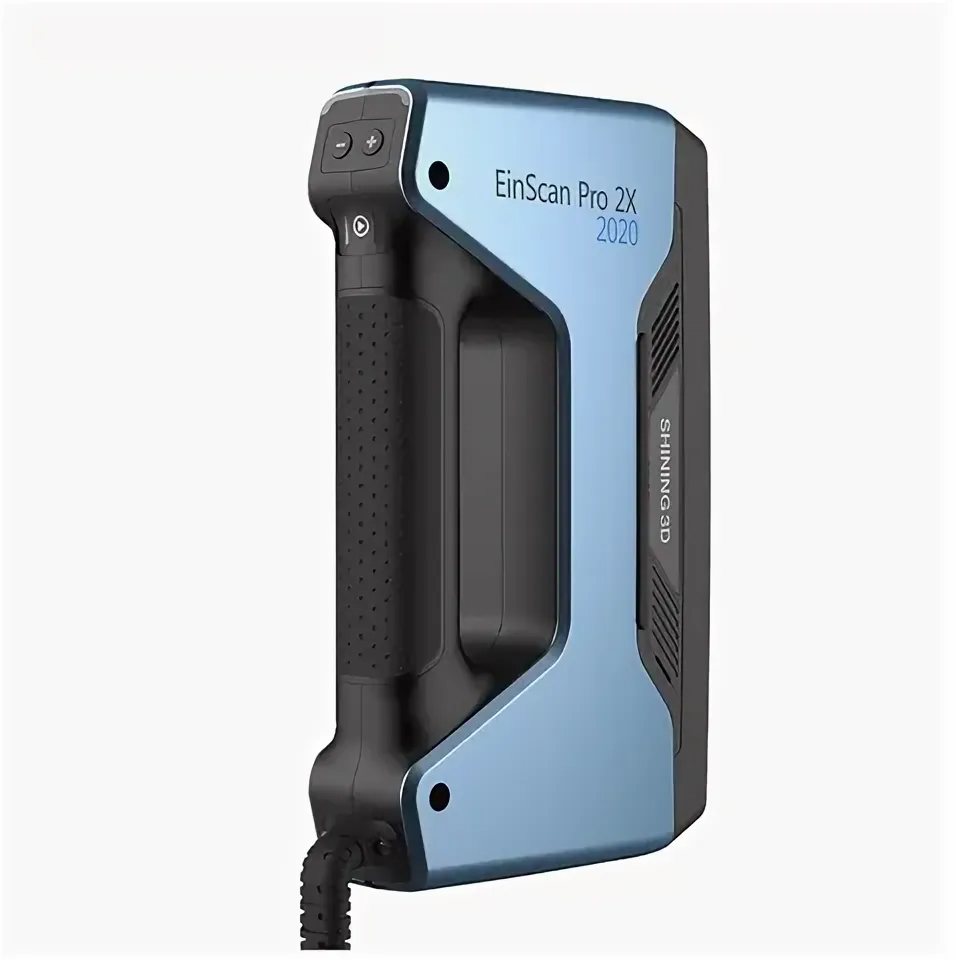

3D сканер Shining 3D EinScan Pro 2X V2

3D сканер Shining 3D EinScan Pro 2X V2 — это многофункциональное портативное устройство, предназначенное для высококачественной 3D-оцифровки объектов малого и среднего размера. Модель является усовершенствованной версией EinScan Pro 2X, фокусирующейся на функции ручного сканирования, и ориентирована на профессионалов в области обратного инжиниринга, контроля качества, промышленного дизайна и цифрового архивирования. Устройство сочетает в себе компактный вес (1,13 кг с кабелем), модульную конструкцию и промышленный дизайн, подходящий для длительной работы в различных условиях.

2. Технические характеристики и точность

Устройство оснащено источником белого LED-света, безопасным для глаз человека. Рабочее расстояние составляет 400 мм, глубина резкости — от 300 до 500 мм. Вес сканера — 1,13 кг с кабелем, габариты — 570×210×210 мм. Сканер поддерживает передачу данных через USB 3.0 и совместим с операционными системами Windows 7, 8, 10, 11 (64-bit). Основные параметры точности в различных режимах:

· Режим ручного детализированного сканирования (handheld fine scan): точность до 0,045 мм, объёмная точность 0,045 мм + 0,3 мм/м, скорость 10 кадров/с (3 000 000 точек/с), пространственный шаг 0,2–3 мм

· Режим ручного быстрого сканирования (handheld rapid scan): точность до 0,1 мм, объёмная точность 0,1 мм + 0,3 мм/м, скорость 30 кадров/с (1 500 000 точек/с), пространственный шаг 0,25–3 мм

3. Режимы сканирования и выравнивания

EinScan Pro 2X V2 поддерживает множество режимов для разных типов задач. Режим ручного сканирования (HD) обеспечивает максимальную детализацию для объектов со сложной геометрией, скорость — 10 fps. Режим ручного быстрого сканирования (Rapid) предназначен для скоростного захвата крупных объектов, скорость — 30 fps. Режим стационарного сканирования (Fixed) с поворотным столиком (доступен с опциональным Industrial Pack) обеспечивает однокадровую точность 0,04 мм. Режим без поворотного столика также доступен с опциональным Color Pack.

Сканер поддерживает следующие режимы выравнивания данных: по маркерным точкам, по геометрическим особенностям поверхности, по текстуре (требуется Color Pack), смешанный (гибридный), по кодированным меткам поворотного столика (для режима стационарного сканирования) и ручной. Это позволяет адаптироваться к различным типам поверхностей, включая объекты с недостатком текстурных особенностей.

4. Цветное сканирование и аксессуары

Цветное сканирование поддерживается при использовании опционального модуля Color Pack, который устанавливается на сканер и позволяет захватывать полноцветные текстуры объектов. Экспорт текстурных моделей осуществляется в тех же форматах, что и геометрических данных. Также доступны другие аксессуары: Industrial Pack для автоматизированных стационарных сканов с поворотным столиком и повышенной точностью (0,04 мм), а также бесплатное программное обеспечение Texture Mapper Lite, позволяющее комбинировать сканированные данные с фотографиями с цифровой камеры для создания фотореалистичных текстурных моделей.

5. Программное обеспечение EXScan Pro и облачный сервис

Управление сканером и обработка данных осуществляется через бесплатное программное обеспечение EXScan Pro для Windows. Программа поддерживает функции: сканирование в один клик в стационарном режиме, автоматическую обрезку фона, гибкую настройку пространственного шага точек в ручных режимах, функцию отмены последних кадров, мощные инструменты постобработки (быстрое выравнивание, шумоподавление, заполнение отверстий), а также встроенные инструменты измерения облака точек и полигональной сетки. Готовые модели экспортируются в форматах OBJ, STL, ASC, PLY, P3, 3MF, совместимых с большинством CAD-программ и слайсеров для 3D-печати. Также доступен облачный сервис SHINING 3D Digital Cloud для безопасного хранения, просмотра и обмена 3D-данными.

6. Условия эксплуатации и системные требования

Устройство предназначено для работы в помещении: при использовании на открытом воздухе требуется укрытие или навес для защиты от прямых солнечных лучей. Диапазон рабочих температур — от 0°C до 40°C, влажности — от 10% до 90%. Прозрачные, сильно отражающие и некоторые тёмные объекты требуют предварительного нанесения матирующего спрея перед сканированием. Рекомендуемые системные требования: процессор Intel I7-11700 или выше, оперативная память от 64 ГБ, видеокарта NVIDIA RTX 2060 или выше с объёмом видеопамяти не менее 6 ГБ, USB 3.0, операционная система Windows 10/11 (64-bit). Минимальные требования: процессор Intel I7-3770 или аналогичный, оперативная память от 16 ГБ, видеокарта NVIDIA GTX 660 или выше, USB 3.0.

7. Комплектация и сертификация

Стандартная комплектация EinScan Pro 2X V2 включает: сам 3D сканер, калибровочную плату, блок питания с кабелями, USB-кабель 3.0, набор маркерных точек, руководство пользователя, а также транспортировочный кейс. Устройство сертифицировано по стандартам CE, FCC, ROHS, WEEE и KC. Примечание: сканер требует наличия компьютера с дискретной видеокартой NVIDIA (не работает со встроенными графическими решениями).
