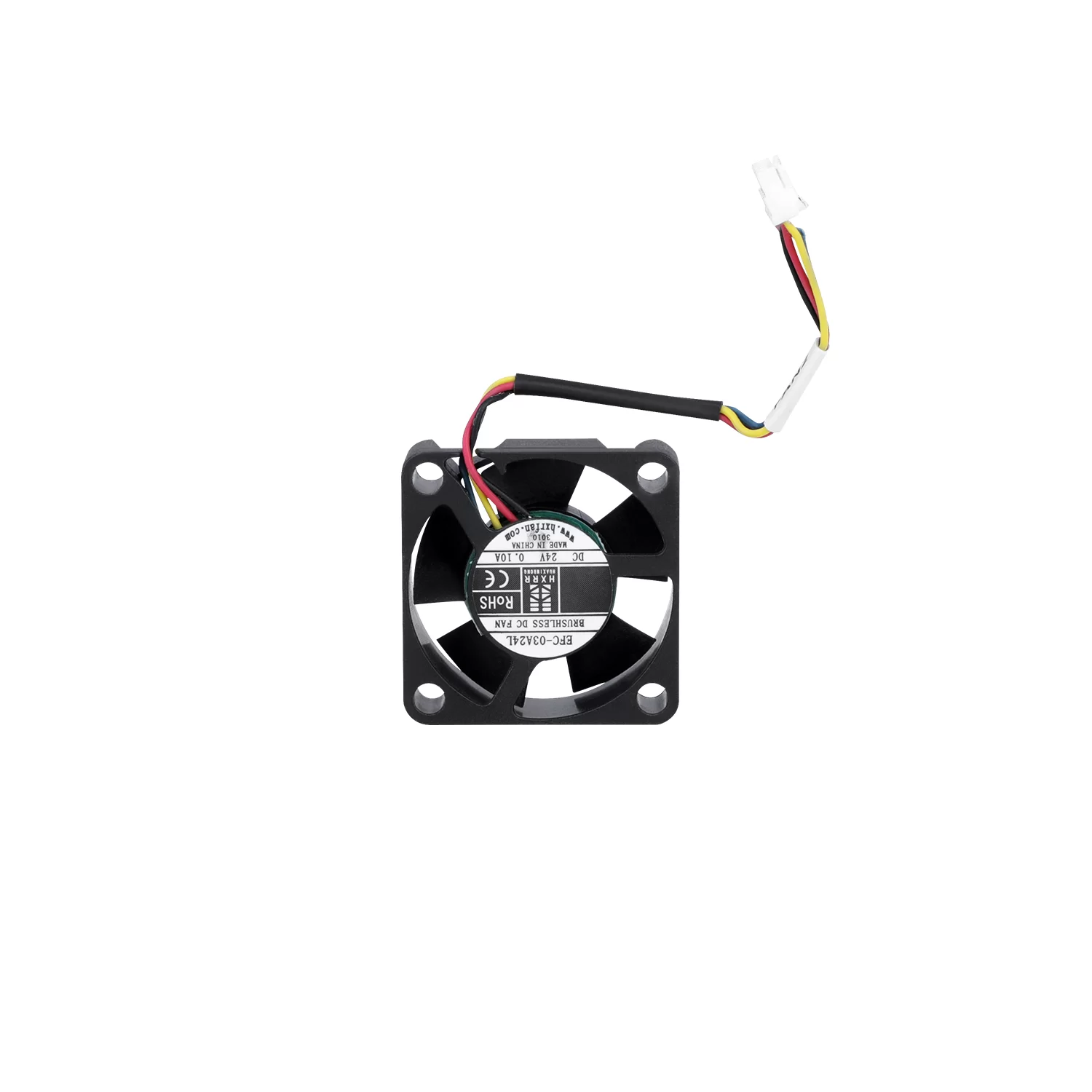

Вентилятор охлаждения радиатора хотэнда для 3D принтера Creality K2 SE

Вентилятор охлаждения радиатора хотэнда (Heat Break Fan) для 3D-принтера Creality K2 SE — это оригинальный осевой вентилятор, предназначенный для отвода тепла от радиатора (heat sink) и теплобарьера (heat break) печатающей головы. Его основная задача — не давать теплу от нагревательного блока подниматься вверх по тракту подачи филамента. Без эффективного охлаждения этой зоны пластик начинает размягчаться раньше времени, что приводит к тепловому заклиниванию (heat creep), недостаточному усилию подачи и, как следствие, к недодавливанию или полному прекращению экструзии . Данный вентилятор является штатным компонентом для K2 SE и не путается с вентилятором обдува модели (Model Cooling Fan), который выполняет противоположную функцию — охлаждает свежеотпечатанные слои.

2. Технические характеристики и ключевые особенности

Вентилятор имеет типоразмер 3010 (30 × 30 × 10 мм), работает от напряжения 24 В и оснащён 4-контактным разъёмом с поддержкой ШИМ-управления (PWM) . Использование ШИМ позволяет принтеру точно регулировать скорость вращения в зависимости от температуры хотэнда, обеспечивая стабильную работу и энергоэффективность. В вентиляторе применены подшипники высокой износостойкости, которые обеспечивают низкий уровень шума и вибраций, а также увеличенный срок службы . Двигатель выполнен из высокотемпературных материалов, а лопасти — из износостойкого пластика, что продлевает срок службы вентилятора. Оригинальный артикул производителя — 3205010476 .

3. Совместимость

Вентилятор разработан специально для принтера Creality K2 SE и является прямой OEM-заменой штатного компонента .

4. Когда требуется замена и диагностика

Замена вентилятора рекомендуется при появлении следующих признаков, которые описаны в официальном руководстве Creality:

• Ошибка TF0501: принтер сообщает о слишком низкой скорости вращения вентилятора охлаждения радиатора .

• Ошибка CF0109: «Fan feedback exception» — исключение обратной связи вентилятора .

• Вентилятор не вращается или вращается с перебоями: для проверки нагрейте сопло до 60 °C и наблюдайте за вращением осевого вентилятора. Если он не крутится или издаёт посторонние звуки, его необходимо заменить .

• Посторонний шум: гудение, треск или другие нехарактерные звуки при работе.

• Проблемы с экструзией: недодавливание или полное прекращение подачи филамента из-за перегрева теплобарьера .

Перед заменой необходимо полностью отключить принтер от сети. Согласно официальной инструкции, для замены требуется шестигранный ключ: нужно открутить 2 винта крепления вентилятора, отсоединить разъём, извлечь старый вентилятор и установить новый в обратном порядке . После установки рекомендуется проверить работу вентилятора, нагрев сопло до температуры выше 60 °C и убедиться в стабильном вращении.
