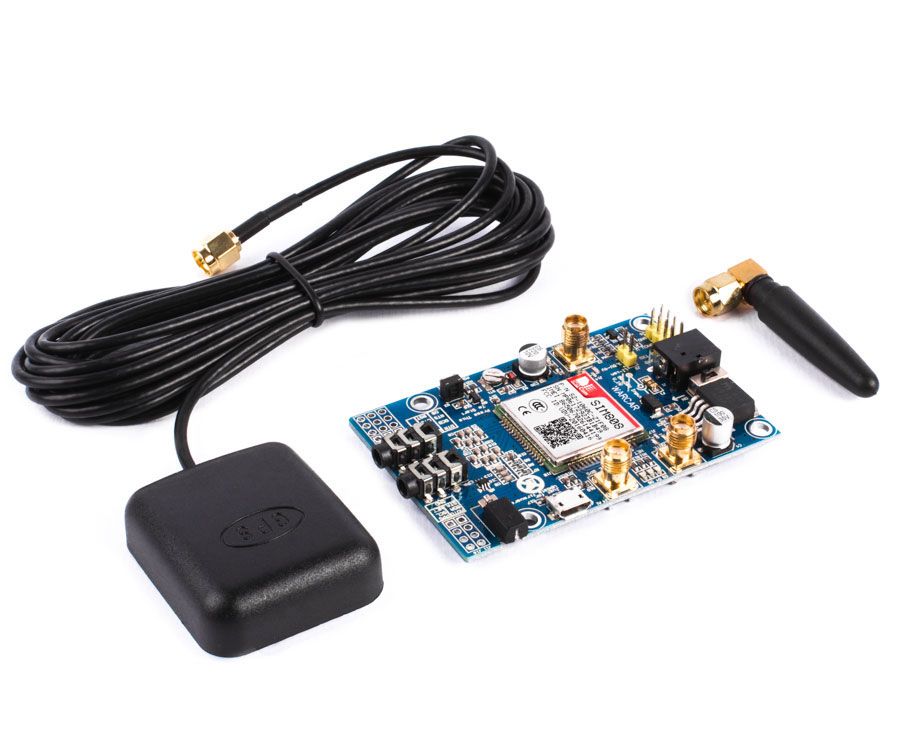

GSM/GPRS + GPS + Bluetooth Shield SIM808 с антенами

Модуль GSM, GPRS, GPS и Bluetooth на базе SIM808 - четырехдиапазонный модуль, который управляется по UART интерфейсу. Питание модуля возможно через 5.5 х 2.1 мм разъем, поддерживает от 5В до 26В.

---

Общие характеристики

• Четыре рабочих диапазона частот: 850/900/1800/1900 МГц
• Мультислот GPRS класса 12/10
• Мобильные станции GPRS класса B
• Совместимость со стандартом GSM phase 2/2+ по мощности излучения:

• Класс 4 (2 Вт на частоте 850/900 МГц)
• Класс 1 (1 Вт на частоте 1800/1900 МГц)

• Соответствие спецификации Bluetooth 3.0+ с увеличенной скоростью передачи данных (EDR)
• Размеры модуля: 24 мм × 24 мм × 2.6 мм
• Вес: 3.3 г
• Управление посредством AT-команд (3GPP TS 27.007)
• Расширенный набор AT-команд 27.005 и SIMCOM
• Диапазон напряжения питания: от 3.4 В до 4.4 В
• Низкая потребляемая мощность
• Диапазон рабочих температур: от -40°C до +85°C


Спецификации для данных GPRS:

• GPRS класс 12: максимальная скорость передачи данных 85.6 Кбит/с (входящее и исходящее соединение);
• Поддержка пакетного широковещательного канала управления (PBCCH);
• Схемы кодирования: CS 1, 2, 3, 4;
• Стек протоколов PPP;
• Схема передачи данных с переключением (CSD) со скоростью до 14.4 Кбит/с;
• Интерактивный сервис коротких сообщений (USSD)

Спецификации для передачи сообщений SMS через сети GSM/GPRS:

• Сервис взимания платы за входящие и исходящие сообщения при соединении "точка-точка";
• Передача SMS в рамках соты;
• Режим передачи текстовых и пакетных (PDU) данных;
• Функции программного обеспечения;
• Поддержка протокола 0710 MUX;
• Встроенный протокол TCP/UDP;
• Функции файловой передачи данных FTP/HTTP;
• Передача мультимедийных сообщений (MMS);
• Сервис электронной почты E-MAIL;
• Функция тонального набора (DTMF);
• Функция обнаружения помех;
• Аудиозапись;
• Опциональная функция голосового чтения сообщений (TTS);
• Встроенный модуль обработки AT-команд (опционально)

Спецификации для GPS:

• Тип приёмника:
• 22 следящих/66 приёмных канала;
• Кодирование GPS L1 C/A;

Чувствительность:

• Режим слежения: -165 дБм;
• Режим холодного старта: -147 дБм;

Время первой фиксации:

• Холодный старт: 30 с (тип.);
• Горячий старт: 1 с (тип.);
• Теплый старт: 28 с (тип.);

Точность позиционирования:

• Горизонтальные координаты: менее 2.5 м (среднеквадратичное отклонение).

Интерфейсы и периферия:

• Аналоговый аудиоинтерфейс
• Интерфейс PCM (опционально)
• Интерфейс SPI (опционально)
• Часы реального времени с работой от резервного источника питания
• Последовательный интерфейс
• Интерфейс USB
• Интерфейс для подключения внешней SIM-карты с напряжением питания 3 В/1.8 В
• Интерфейс клавиатуры;
• Линии ввода/вывода общего назначения
• 10-битный АЦП
• Разъём для подключения GSM-антенны
• Разъём для подключения антенны Bluetooth
• Разъём для подключения GPS-антенны

---

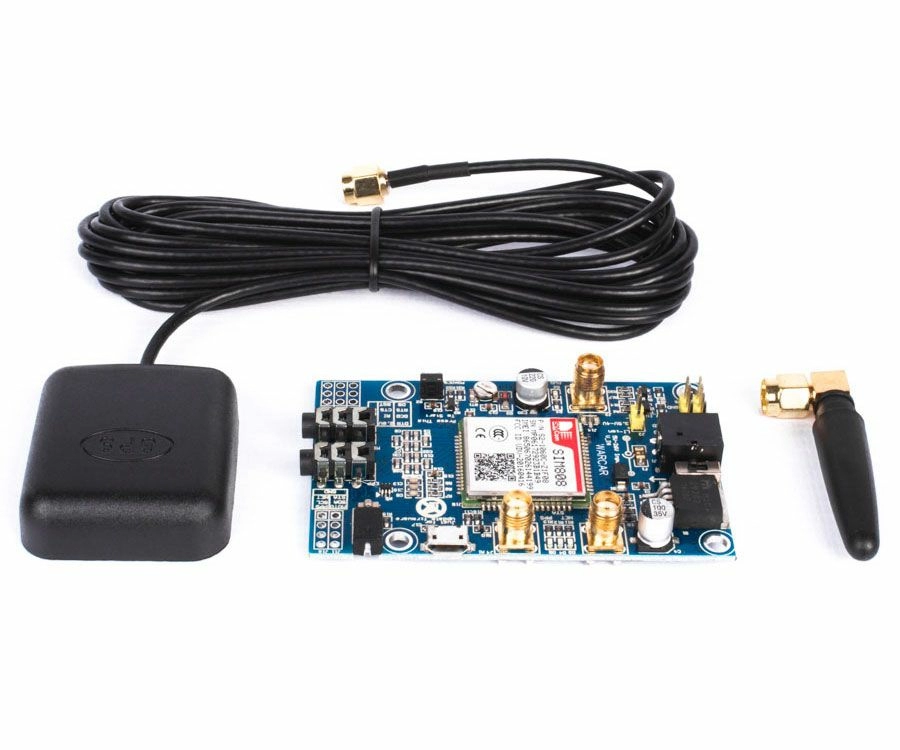

Комплектация

• Shield SIM808 х1 шт

• GSM антенна х1 шт

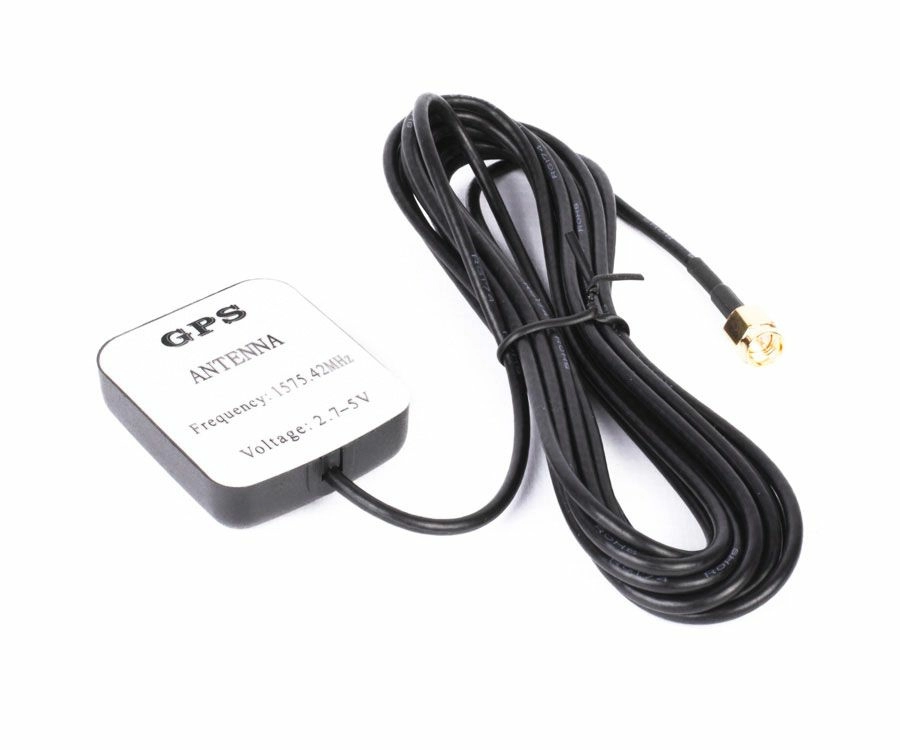

• активная GPS антенна х1 шт
