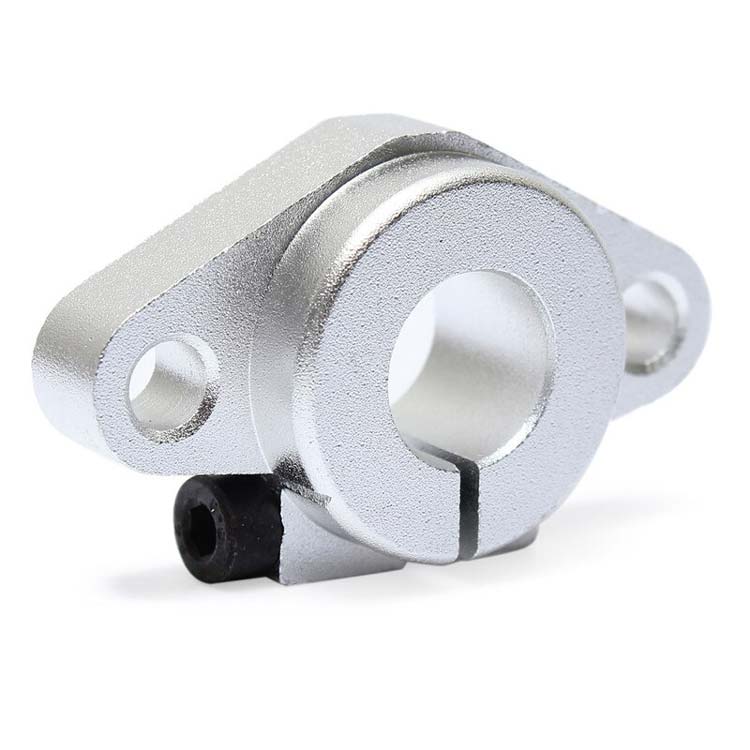

        Держатель вала SHF35

        Каталог
        -
        ЧПУ комплектующие
        3D принтеры и комплектующиеArduino и робототехникаЧПУ комплектующие
        -
        Механика
        ЭлектроникаЭлектротехникаЭлектроприводНаправляющиеПередачиМеханикаКонструкционный профильЛазерная резка и аксессуары
        -
        Держатели вала
        Подшипниковые узлыМуфты соединительныеПодшипники каченияКабель-каналы гибкие
        -Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        360° просмотр
        Обзор товара
        • Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        • Держатель вала SHF35
        360° просмотр
        Видео
        Артикул: 2085
        Держатель SHF35 направляющего полированного вала диаметром 35 мм.
        Подробнее
        576 руб./шт
        Предзаказ
        - +
        В корзинуВ корзине
        Купить в 1 клик
        Наши менеджеры свяжутся с Вами для подтверждения заказа
        Город доставки
        Доставка по России и СНГ
        Доставка по России и СНГ
        Накопительные скидки постоянным клиентам
        Накопительные скидки постоянным клиентам
        Консультация по подбору товара
        Консультация по подбору товара
        Наличный и безналичный расчет
        Наличный и безналичный расчет
        • Описание
        • Отзывы
        • Оплата и Доставка
        Описание

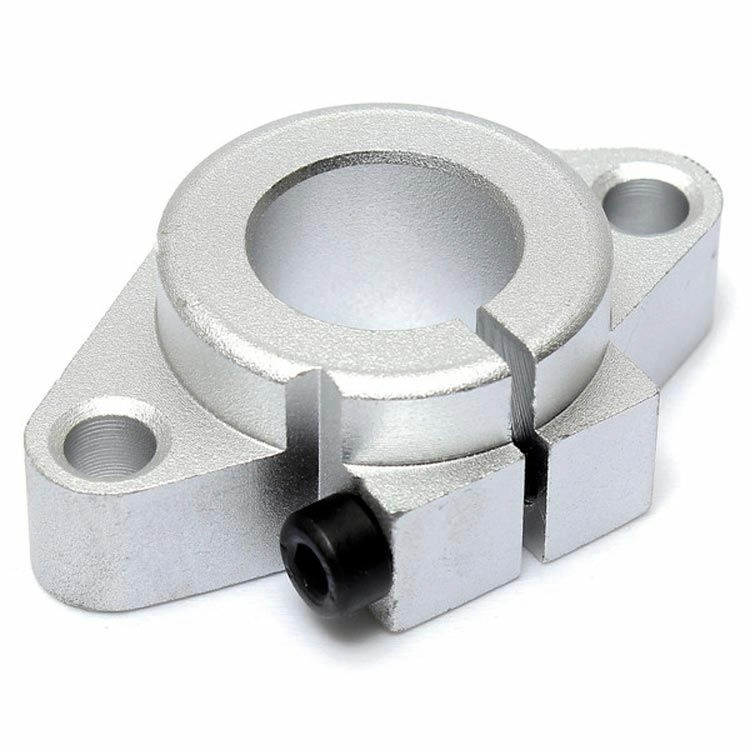

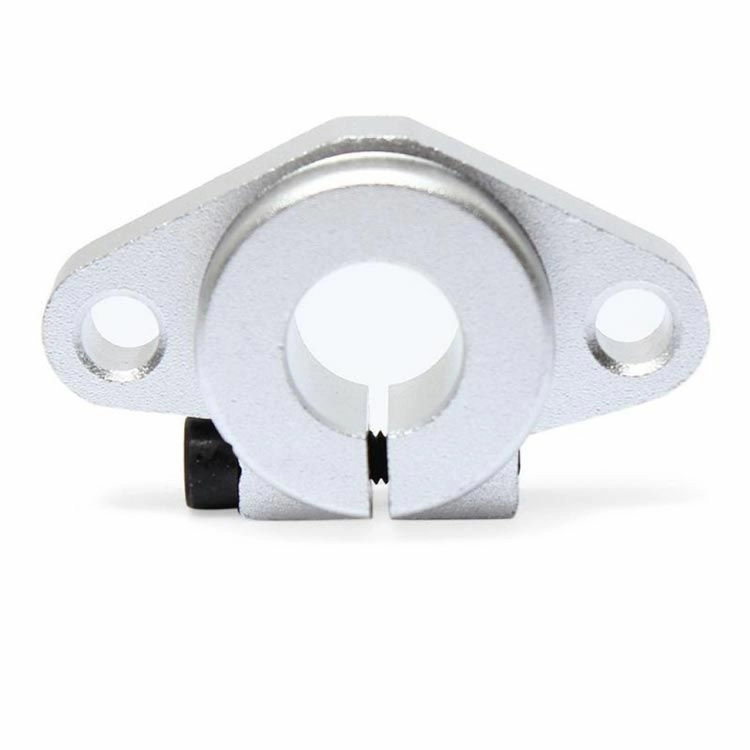

        Прочный и надежный держатель вала SHF35 используется при производстве станков с ЧПУ, 3d принтеров и другого высокоточного автоматизированного оборудования различной степени сложности. Основное назначение – фиксация вала диаметром 35 мм, установленного перпендикулярно опорной плоскости. Отличительной особенностью держателя этой серии является наличие практичного фланцевого соединения, необходимого для крепления к основанию. Внутренняя резьба под стандартные винты гарантирует простой монтаж. Зафиксировать направляющие в держателе не менее легко – для этого держатель полированного вала SHF имеет винтовое соединение. Для установки вала понадобится простой слесарный ручной инструмент. В качестве материала держателя SHF35 используется дюралюминиевый сплав, это гарантирует высокую прочность детали при небольшом весе.

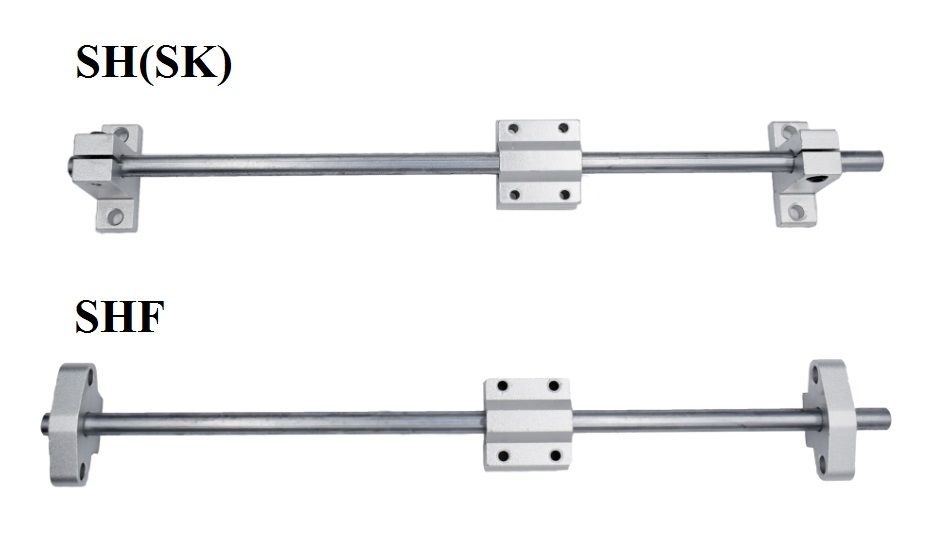

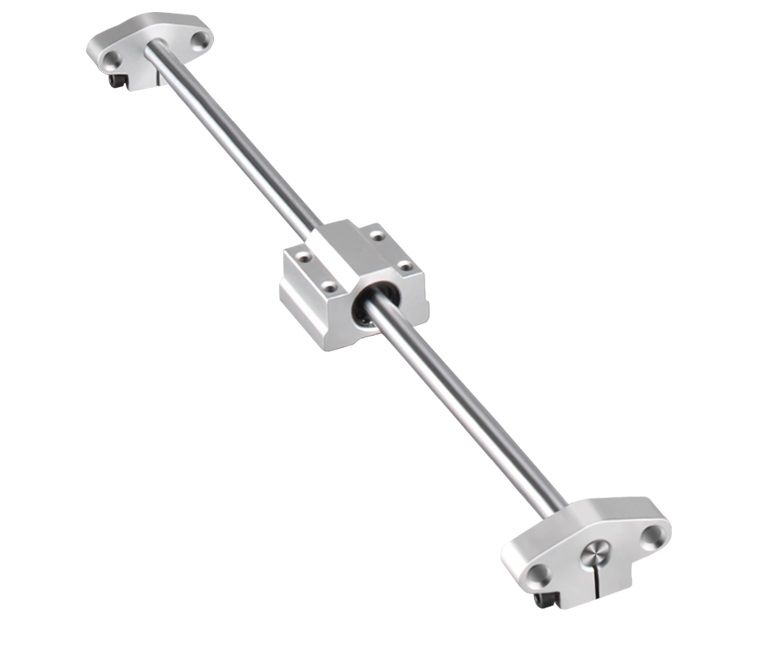

        opora-vala-shf.jpg  opora-vala-sh-shf.jpg


        Технические характеристики SHF35

        Держатель вала SHF35 имеет следующие технические характеристики:
        • Материал – сплав алюминия;
        • Внутренний диаметр – 35 мм;
        • Размеры зажимного болта – М10;
        • Диаметр монтажных отверстий – 12 мм;
        • Вес – 380 г.

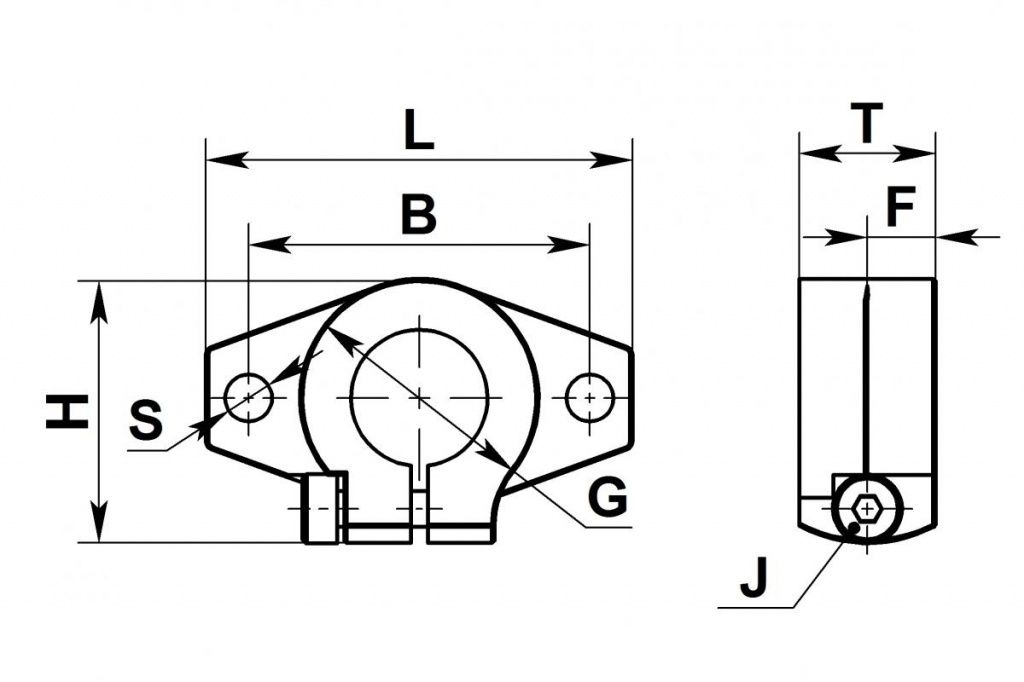

        Модель D S L T B G H F J m(кг)
        SHF8 8 5,5 43 10 32 20 24 - M4 0,013
        SHF10 10 5,5 43 10 32 20 24 - M4 0,013
        SHF12 12 5,5 47 13 36 25 28 6 M4 0,020
        SHF16 16 5,5 50 16 40 28 31 8 M4 0,027
        SHF20 20 7 60 20 48 34 37 8 M5 0,040
        SHF25 25 7 70 25 56 40 42 10 M6 0,060
        SHF30 30 9 80 30 64 46 50 12 M8 0,110
        SHF35 35 12 92 35 72 50 58 14 M10 0,380
        SHF40 40 12 102 40 80 56 67 16 M10 0,510

        Единицы измерения: мм


        3D-модель SHF35 для проектирования

        Если вы не хотите с нуля проектировать опору вала SHF35, то можем посоветовать сайт с большой базой уже готовых 3Д моделей, вот несколько ссылок на данную модель:
        • https://grabcad.com/library/shaft-support-shf-1

        Комплектация

        • Держатель вала SHF35 x1 шт
