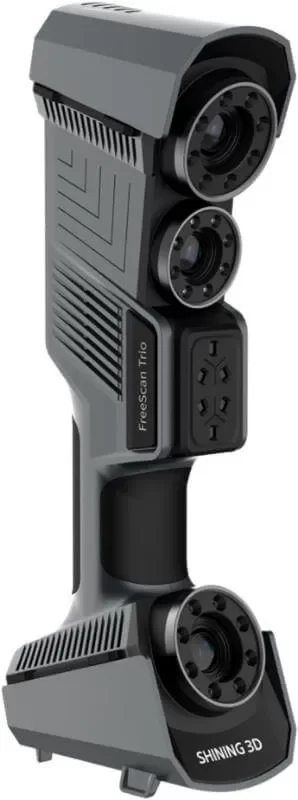

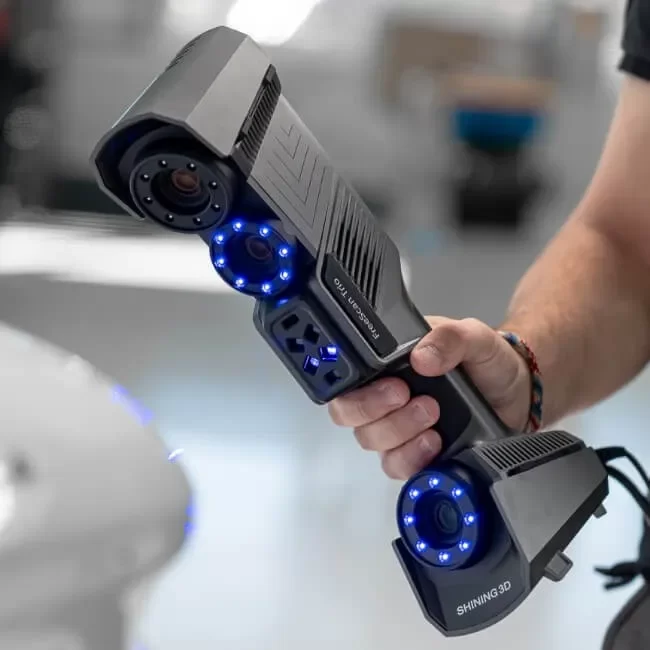

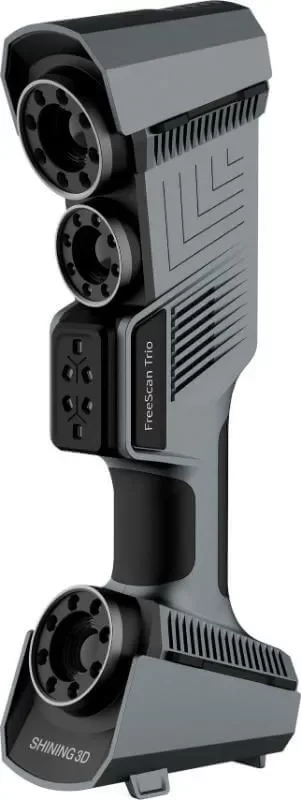

3D сканер Shining 3D FreeScan Trio

3D сканер Shining 3D FreeScan Trio — это флагманская портативная модель в линейке FreeScan, которая позиционируется как первый в мире ручной лазерный 3D сканер, способный работать без маркерных точек (marker?free) . Устройство ориентировано на профессионалов в области обратного инжиниринга, контроля качества, промышленного дизайна, аэрокосмической и автомобильной промышленности, энергетики и тяжёлого машиностроения . FreeScan Trio объединяет высокую скорость сбора данных, сертифицированную метрологическую точность и инновационную технологию интеллектуального самопозиционирования, что позволяет значительно сократить время подготовки к сканированию .

2. Технические характеристики и точность

Устройство обеспечивает максимальную однокадровую точность до 0,02 мм, а в режиме точного сканирования — до 0,01 мм . Объёмная точность составляет 0,015 мм + 0,03 мм/м; при использовании встроенной фотограмметрии этот показатель улучшается до 0,015 мм + 0,02 мм/м . Максимальная скорость сканирования достигает 4 800 000 точек в секунду в базовой конфигурации , при этом на многих веб?сайтах указывается скорость 3 010 000 точек/с . Пространственный шаг точек регулируется от 0,01 до 10 мм . Максимальное поле захвата составляет 650 × 580 мм, рабочее расстояние — 200–300 мм в зависимости от режима, а глубина резкости — 360 мм .

3. Конструкция и аппаратное обеспечение

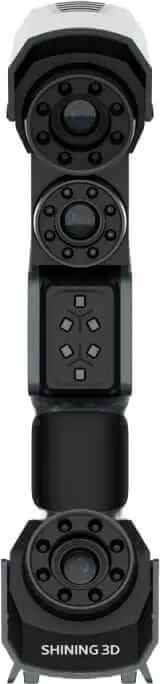

FreeScan Trio оснащён тремя промышленными 5-мегапиксельными камерами, которые обеспечивают захват сложной геометрии и мелких деталей с высоким разрешением . Габариты сканера — 331 × 120 × 76 мм, вес — 985 г . Источник света — синий лазер класса ? (безопасный для глаз) . Передача данных осуществляется через USB 3.0, питание — через внешний блок питания 12 В, 5,0 А . Устройство работает в температурном диапазоне от -20°C до 40°C и влажности от 10% до 90% .

4. Режимы сканирования (пять режимов работы)

FreeScan Trio поддерживает пять режимов сканирования, переключаемых в зависимости от размера объекта и требуемой детализации :

• Безмаркерный режим (No Markers Scan) — 98 лазерных линий (98?line cross?line blue laser) для высокоскоростного сканирования без наклейки маркерных точек; идеален для крупных объектов и экономии времени подготовки .

• Высокоскоростной режим (High Speed Scan) — 26 перекрёстных лазерных линий с полем захвата 650 × 580 мм для быстрого сканирования больших площадей .

• Детализированный режим (Detailed Scan) — 7 параллельных лазерных линий с минимальным расстоянием между точками 0,01 мм для захвата мелких деталей и сложной геометрии .

• Режим глубоких отверстий (Deep Hole Mode) — одна лазерная линия с оптимизированным углом камеры для сканирования глубоких полостей, узких щелей и труднодоступных мест .

• Фотограмметрический режим (Large Parts Photogrammetry) — встроенная три-камерная фотограмметрия, не требующая кодированных маркерных точек, для обеспечения высокой объёмной точности при сканировании крупногабаритных объектов .

5. Безмаркерное сканирование и технология позиционирования

Главной инновацией FreeScan Trio является технология интеллектуального самопозиционирования, которая позволяет сканировать объекты без наклейки маркерных точек на поверхность . В режиме 98 лазерных линий алгоритмы сканера отслеживают геометрические особенности объекта в реальном времени, поддерживая стабильную сшивку кадров . Это сокращает время подготовки до 80% по сравнению с традиционными маркерными системами и особенно ценно для объектов, на которые нельзя наклеивать маркеры (например, музейные экспонаты, хрупкие или невосстанавливаемые детали) . При необходимости максимальной точности по-прежнему можно использовать маркерные точки .

6. Программное обеспечение и обновления

Управление сканером осуществляется через программное обеспечение, которое в январе 2025 года получило ряд значительных обновлений :

• Прямое сеточное сканирование (Real?Time Mesh Display) — возможность визуализации полигональной сетки в реальном времени без предварительного преобразования облака точек, что экономит время .

• Визуализация качества данных (Data Quality Visualization) — цветовая индикация на экране (например, зелёный — достаточно данных, жёлтый — требуется досканирование) для контроля процесса сканирования .

• Запись и повторное использование параметров — возможность сохранения пользовательских настроек для повторяющихся задач (например, серийный входной контроль) .

• Управление кнопками на устройстве — настройки экспозиции и запуск/пауза сканирования непосредственно с корпуса сканера .

7. Работа со сложными поверхностями

FreeScan Trio способен сканировать чёрные, глянцевые, металлические и отражающие поверхности без предварительного распыления матирующего спрея благодаря усовершенствованным алгоритмам и трём высокочувствительным камерам . Для прозрачных, зеркальных или глубоко чёрных объектов производитель по-прежнему рекомендует использовать матирующий спрей для достижения оптимальных результатов . Режим глубоких отверстий с оптимизированным углом камеры обеспечивает захват вертикальных стенок и внутренних полостей, которые традиционно сложны для оптических систем .

8. Системные требования и сертификация

Рекомендуемые системные требования для ПК: операционная система Windows 10 или 11 (64?bit, профессиональная версия), процессор Intel i7-13700H или выше, оперативная память от 64 ГБ, видеокарта NVIDIA GeForce RTX 4090 с объёмом видеопамяти не менее 16 ГБ . Устройство требует наличия дискретной видеокарты NVIDIA — интегрированные графические решения не поддерживаются . Точность сканера сертифицирована по стандартам VDI/VDE 2634 Part 3 и ISO 10360 в аккредитованной лаборатории ISO/IEC 17025 . Устройство также сертифицировано по стандартам CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50 и TISAX .

9. Комплектация

Стандартная комплектация FreeScan Trio включает: сам 3D сканер, калибровочную плату, магнитный масштабный стержень для фотограмметрии, блок питания с кабелями, USB 3.0 кабель, набор маркерных точек, транспортировочный кейс и краткое руководство пользователя . Программное обеспечение поставляется с пожизненной лицензией . В зависимости от региона и дистрибьютора комплектация может незначительно отличаться.
