3D сканер 3DMakerpro Toucan

3D сканер 3DMakerpro Toucan — это портативное автономное устройство «всё в одном», предназначенное для создания высокоточных 3D-моделей объектов размером от 10×10×10 мм до 4000×4000×4000 мм . Устройство не требует подключения к компьютеру — сканирование, обработка облака точек, слияние кадров и построение модели выполняются непосредственно на самом сканере благодаря встроенному процессору и программному обеспечению . Toucan ориентирован как на любителей, создающих цифровые копии фигурок и прототипов, так и на профессионалов, работающих со скульптурами, автомобилями и дизайнерскими объектами .

2. Технические характеристики и точность

Сканер оснащён фазовым синим структурированным светом на базе высокопроизводительного MEMS-проектора с электромагнитным приводом, обеспечивающим повторяемость 0,005 мм — в 10 раз выше, чем у электростатических систем . Ключевые параметры точности включают: однокадровую точность до 0,03 мм в ближнем режиме и до 0,10 мм в дальнем; разрешение до 0,03 мм в режиме фиксированного кадра, 0,05 мм в ближнем и 0,10 мм в дальнем режиме . Рабочее расстояние составляет 200–1000 мм, поле захвата варьируется от 135×185 мм на ближней дистанции до 1000×750 мм на дальней . Скорость сканирования достигает 15 кадров в секунду .

3. Конструкция и аппаратное обеспечение

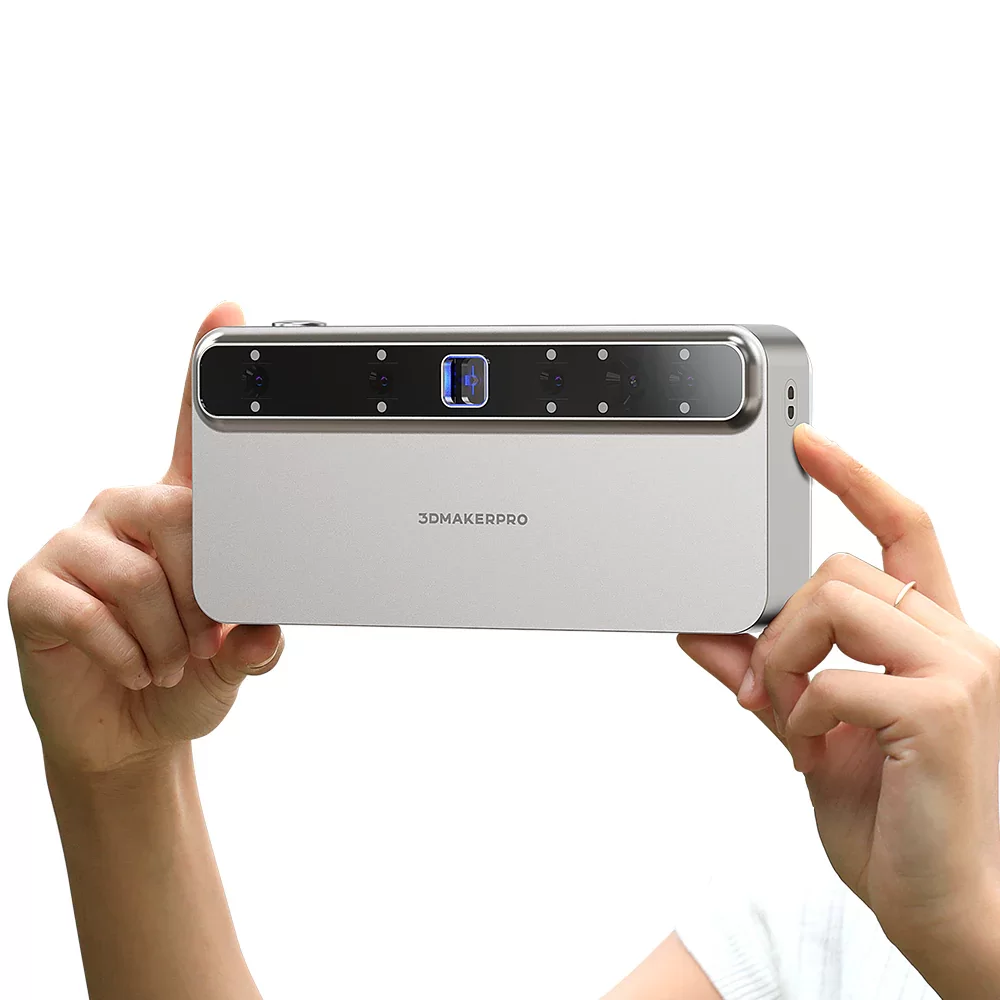

Toucan оснащён четырьмя 48-мегапиксельными RGB-камерами, которые захватывают цветную текстуру с высоким разрешением . Устройство работает на 8-ядерном процессоре ARM с частотой 2,4 ГГц и графическом ускорителе Mali-G52 . Объём оперативной памяти составляет 32 ГБ DDR4, встроенной eMMC-памяти — 256 ГБ для хранения проектов . Сканер оснащён аккумулятором ёмкостью 6600 мАч, обеспечивающим до 120 минут непрерывной работы, и поддерживает быструю зарядку 50 Вт — до 80% заряда за 30 минут .

4. Режимы сканирования и отслеживания

Устройство поддерживает три типа непрерывного сканирования: режим геометрии (захват формы объекта без цвета), режим текстуры (захват цвета и геометрии) и маркерный режим (с наклейкой маркерных точек на объект) . Также доступен режим одиночного кадра (Photo Scan) и режим с поворотным столиком (Table Scan) . Сканер реализует четыре метода отслеживания: по геометрии поверхности, по текстуре, по маркерным точкам и глобальный маркерный режим, который сначала сканирует все маркеры, а затем объект, что предотвращает потерю отслеживания .

5. Экран и управление

Управление сканером осуществляется через 6-дюймовый сенсорный 2K AMOLED-дисплей, который обеспечивает чёткий предпросмотр модели в реальном времени . На корпусе устройства расположены две кнопки быстрого управления для запуска, паузы и завершения сканирования, а также многоуровневое колёсико прокрутки для регулировки яркости подсветки, выбора режимов и масштабирования . Встроенный 9-осевой IMU-датчик помогает компенсировать дрожание рук и обеспечивает плавную сшивку кадров .

6. Источник света и безопасность

В качестве источника света используется синий лазерный структурированный свет с двумя классами мощности . Класс 1 является безопасным для глаз и рекомендуется для большинства применений, включая сканирование лиц . Класс 3R (более мощный) предназначен для сканирования тёмных материалов, сохраняя высокую точность даже при работе со слабо отражающими поверхностями . При активации класса 3R на экране появляется предупреждение о недопустимости направления лазера на людей и отражающие поверхности .

7. Программное обеспечение и обработка данных

На сканер предустановлено ПО JMStudio, которое выполняет все этапы постобработки непосредственно на устройстве: удаление шума, слияние нескольких сканов, выравнивание, генерацию полигональной сетки и текстурирование . Готовые модели экспортируются в форматах OBJ, STL, PLY, ASC, которые полностью совместимы с большинством слайсеров для 3D-печати и CAD-программами . Для передачи данных на компьютер поддерживаются подключения по Wi-Fi 6, Bluetooth 4.1 и USB-C .

8. Умные функции

Сканер оснащён функцией Smart Resume, которая распознаёт изменение ориентации объекта и продолжает сканирование без потери данных, автоматически заполняя пробелы . Функция Super Scan Depth позволяет сканировать глубокие полости и внутренние структуры, например, внутри вазы высотой 33 см . Система автоматически удаляет поворотный столик из финальной модели при включении соответствующей опции .

9. Комплектация

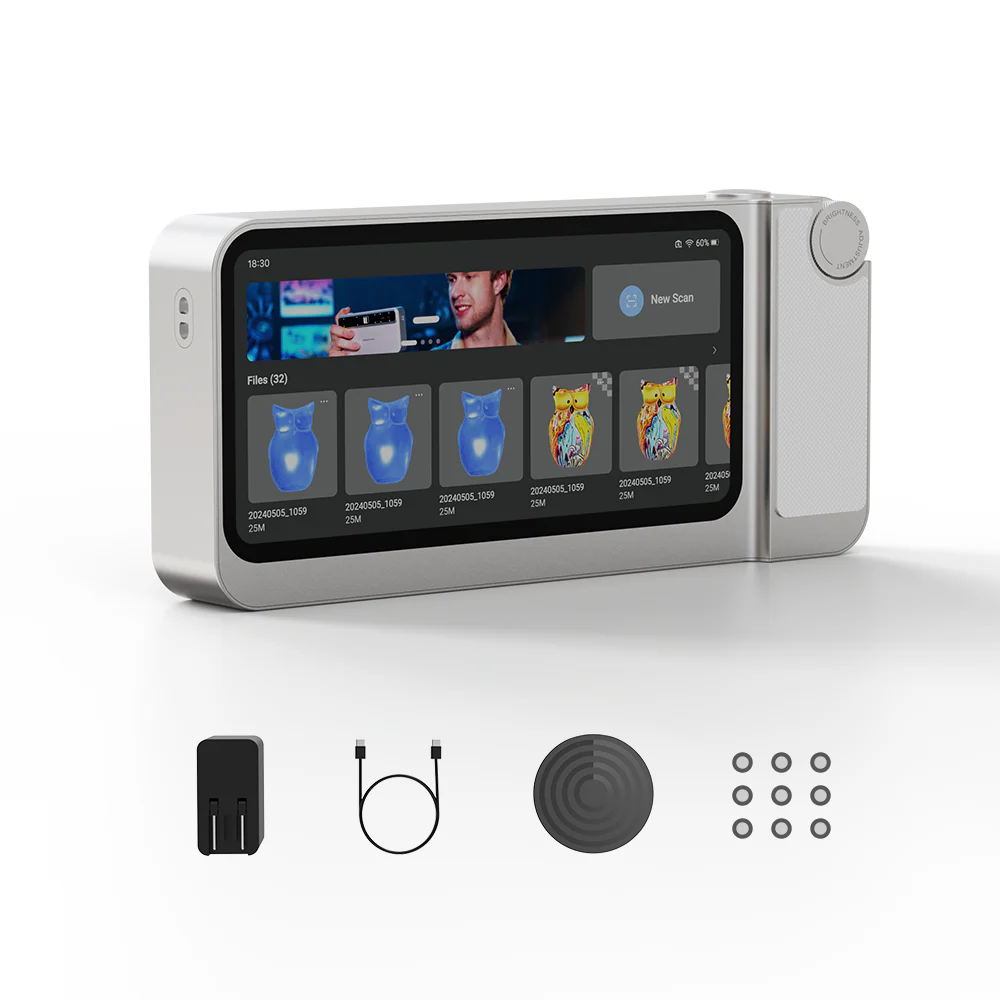

Стандартная комплектация включает: сканер Toucan, адаптер питания с кабелем, ручной поворотный столик, калибровочную плату, маркерные точки, силиконовый чехол и темляк . Premium-версия дополнительно включает штатив, переносной кейс и лицензию Geomagic Wrap Lite для обратного инжиниринга . Опционально доступны автоматический поворотный столик, исчезающий сканирующий спрей AESUB Blue, дополнительные маркеры и сумка для переноски .

10. Ограничения использования

Для прозрачных, высокоглянцевых или чёрных объектов производитель рекомендует использовать сканирующий спрей для достижения оптимальных результатов . Волосы также могут мешать качественному сканированию . Габариты устройства составляют 200×93×37,5 мм, вес — 735 граммов, что делает его удобным для длительной работы на открытом воздухе . Корпус выполнен из металла, обеспечивающего прочность и долговечность
